МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
ИМ. Н.Э. БАУМАНА
Кафедра “Инженерная графика”
ПОСТРОЕНИЕ МОДЕЛЕЙ
И СОЗДАНИЕ ЧЕРТЕЖЕЙ ДЕТАЛЕЙ
В СИСТЕМЕ AUTODESK INVENTOR
Учебное пособие
Авторы:
Журбенко П.А.,
Алиева Н.П.,
Сенченкова Л.С.
Москва
(С) 2009 Copyright МГТУ им. Н.Э. БАУМАНА

В данном пособии освещаются вопросы, связанные с использованием графического пакета Autodesk Inventor в курсе инженерной графики, т.е. построение моделей и создание чертежей деталей. Моделирование начинается с построения плоских контуров. Этому посвящена первая часть пособия. Во второй части рассмотрено построение моделей, создание чертежей простых геометрических тел и деталей типа “тела вращения” и “не тела вращения”. В приложении приведены задания для самостоятельной работы.
Большое число иллюстраций и достаточно подробное изложение материала позволяет использовать это пособие для самообучения.
Пособие подготовлено на основе опыта преподавания компьютерной графики как раздела дисциплины “Инженерная графика” в МГТУ им. Н.Э. Баумана.
Данное издание подготовлено с учетом требований государственных стандартов
Единой системы конструкторской документации (ЕСКД).
2

ПРЕДИСЛОВИЕ
Пособие предназначено для самостоятельной работы с графическим пакетом
Autodesk Inventor.
Описание выполнено на базе Autodesk Inventor 2009 professional, настройки пакета выбраны «по умолчанию», расположение и состав Панелей инструментов соответствуют классическому интерфейсу.
В пособии рассмотрены алгоритмы решения задач построения моделей и выполнения чертежей деталей с подробным описанием всех последовательно выполняемых операций и команд.
Для описания выбраны построения редактируемых моделей деталей.

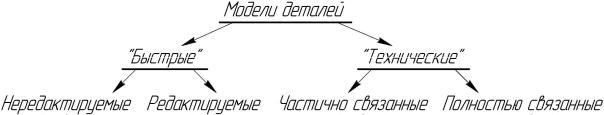

Классификация моделей деталей по набору накладываемых зависимостей и простановке размерных зависимостей
«Быстрые» модели деталей – модели деталей, в которых размерные зависимости между
собой не связаны.

Нередактируемые – «быстрые» модели деталей, в которых изменения одной или
нескольких значений размерных зависимостей приводят к непредсказуемым
изменениям формы моделей деталей.

Редактируемые – «быстрые» модели деталей, в которых изменения одной или
нескольких значений размерных зависимостей приводят к предсказуемым корректным
изменениям формы моделей деталей.
«Технические» модели деталей – «быстрые» редактируемые модели деталей, в которых
размерные зависимости частично или полностью связаны между собой.

Частично связанные – «технические» модели деталей, в которых несколько
размерных зависимостей связаны между собой или они образуют несколько групп
связанных размерных зависимостей, при этом группы между собой не имеют связи.

Полностью связанные – «технические» модели деталей, в которых все размерные
зависимостей связаны между собой и зависят от одного значения доминирующей
размерной зависимости.
Первой задачей является построение контура, предназначенного для проработки построения примитивов, наложения зависимостей и простановки размерных зависимостей.
Далее рассмотрены задачи, в которых заданы простые геометрические формы
(призма, пирамида и шар). В этих задачах для построения моделей использованы базовые операции (выдавливание, вращение, по сечениям и сдвиг). При выполнении чертежей рассмотрены построения видов, простых разрезов (соединение вида и разреза в одном изображении), нанесение размеров.
Затем рассмотрены задачи, в которых представлены предметы, близкие по конфигурации к деталям машиностроения: «тела вращения» и «не тела вращения». При построении моделей в этих задачах использованы как базовые операции, так и конструкционные (резьба, отверстие, фаска и т.д.) операции. При выполнении чертежей рассмотрены построения видов, простых, сложных (ступенчатых) и местных разрезов, сечений, выносных элементов и нанесение размеров.
3

ВВЕДЕНИЕ
Согласно ГОСТ 2.052 “Электронная модель изделия” определены три вида трехмерных электронных моделей.
Твердотельная модель – трехмерная электронная геометрическая модель, представляющая форму изделия как результат композиции заданного множества геометрических элементов с применением операций булевой алгебры к этим геометрическим элементам.
Поверхностная модель – трехмерная электронная геометрическая модель, представленная множеством ограниченных поверхностей, определяющих в пространстве форму изделия.
Каркасная модель – трехмерная электронная геометрическая модель, представленная пространственной композицией точек, отрезков и кривых, определяющих в пространстве форму изделия.
В графическом пакете Autodesk Inventor проектирование изделий машиностроения основано на использовании твердотельных моделей деталей и сборочных единиц.
Создание модели и чертежа детали осуществляется с помощью файлов- шаблонов детали (*.ipt) и чертежа (*.idw).
Панели инструментов – панели, в которых расположены инструменты по навигации на сцене, инструменты моделирования и часто используемые команды.

Панель (Панель построений) – панель инструментов, в которой расположены инструменты моделирования и команды построения. Для каждого режима и для каждого файла-шаблона инструменты панели различны.

Браузер (Дерево построений) – панель инструментов, в которой записывается история всех построений.

Панель “Точные координаты” – панель инструментов, при помощи которой данные для построения примитивов вводятся с клавиатуры.
СТРУКТУРНАЯ СХЕМА МОДЕЛИ ДЕТАЛИ
4

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Модельное пространство пространство в координатной системе электронной модели изделия, в которой выполняется электронная геометрическая модель (ГОСТ
2.052).
Электронная модель изделия – электронная модель детали или сборочной единицы по
ГОСТ 2.102.
Электронная геометрическая модель (модель детали) – электронная модель изделия, описывающая геометрическую форму, размеры и иные свойства изделия, зависящие от его формы и размеров (ГОСТ 2.052).
Элемент модели детали (элемент) – часть модели детали, которую можно построить, используя одну операцию для построения.
Геометрический элемент – идентифицированный (именованный) геометрический объект, используемый в наборе данных (ГОСТ 2.052).
Геометрическим объектом могут быть точка, линия, плоскость, поверхность,
геометрическая фигура.
Примитивы – простейшие геометрические объекты (точка, отрезок прямой, сплайн, дуга окружности, окружность, прямоугольник, многоугольник правильный и д.р.).
Контур– совокупность примитивов, определенным образом расположенных в пространстве.
Зависимость – задание положения примитива на рабочей плоскости и/или примитивов между собой.
Размеры для моделирования – размеры, которые требуется выдержать при построении контура и модели детали.
Вспомогательная геометрия – совокупность геометрических элементов, которые используются в процессе создания геометрической модели изделия, но не являются элементами этой модели (ГОСТ 2.052).
Основные рабочие плоскости – плоскости мировой декартовой прямоугольной системы координат (XY, XZ и YZ).
Основные рабочие оси – оси мировой декартовой прямоугольной системы координат
(X, Y и Z).
Основная рабочая точка – точка начала мировой декартовой прямоугольной системы координат.
Рабочие плоскости, рабочие оси, рабочие точки – плоскости, оси и точки, не совпадающие с основными рабочими плоскостями и используемые для построений.
Базовые операции – универсальные операции для построения элементов модели детали.
Конструкционные операции – операции для создания определенных конструктивных элементов модели детали.
Базовые операции:
Конструкционные операции:

Выдавливание.

Вращение.

По сечениям.

Сдвиг.

Отверстие.

Оболочка.

Резьба.

Ребро жесткости.

Пружина.

Скругление.

Фаска.
5

1. ПОСТРОЕНИЕ ПЛОСКОГО КОНТУРА
В основе построения любой трехмерной модели в системе Inventor лежит плоский контур. Даже самая сложная модель состоит из набора контуров и примененных к ним операций по созданию трехмерной модели. Сам контур создается в режиме Эскиз из простейших геометрических фигур (примитивов): отрезок, сплайн, окружность, дуга, точка и др..
Существует множество способов построения контура. Всегда необходимо знать расположение контура на рабочей плоскости. Особенно это существенно, когда в модели детали два или более контуров, которые требуется расположить между собой в пространстве должным образом.
Этапы построения контура:
1.
Разбиение контура на примитивы, из которых может состоять контур.
2.
Определение размеров для моделирования примитивов контура.
3.
Выбор начального примитива и его расположения на рабочей плоскостидля построения контура.
4.
Определение последовательности построения примитивов контура.
5.
Определение зависимостей и размеров для каждого примитива контура.
Взаимосвязь примитивов создается при помощи зависимостей. При отсутствии
зависимостей может непредсказуемо измениться форма контура и ориентация его
примитивов.
Система Inventor во время построения подсказывает некоторые зависимости, но не всегда эти зависимости оказываются необходимыми. На начальной стадии обучения целесообразно ставить требуемые зависимости вручную.
Примеры нанесенных вручную зависимостей:
параллельность
совмещение
концентричность
до после до после до после
В системе имеются два примитива, которые содержат в себе ряд зависимостей: прямоугольник и многоугольник.
прямоугольник
многоугольник
6

Зависимости наложены таким образом, что у прямоугольника противоположные стороны всегда параллельны, а смежные перпендикулярны. И концы отрезков, из которых состоит прямоугольник, всегда совмещены. У многоугольника – стороны равны и соответствующие концы отрезков совмещены.
При нарушении целостности этих примитивов ряд зависимостей снимается автоматически.
Примеры размеров для моделирования:
размеры формы
размеры расположения
7

Задача: Построить контур по размерам, указанным на рис. 1, затем контур выдавить толщиной 5 мм.
Рис. 1
Создадим новый проект. Использование проектов позволяет запоминать
информацию о размещении данных проекта и редактируемых файлов, а также
поддерживать связи между ними.
Создание нового файла детали
Из главного меню выбираем Файл
Создать. В появившемся диалоговом окошке
НОВЫЙ ФАЙЛ
необходима закладка
МЕТРИЧЕСКИЕ,
открываем файл-
шаблон детали Обычный (мм).ipt.

В закладке
МЕТРИЧЕСКИЕ
находятся файлы-шаблоны с метрической системой
единиц.
При открытии нового файла, система по умолчанию переходит в режим Эскиз.
8

Анализ задачи и выбор последовательности построения
Выполнение задачи будет проходить в двух режимах: построение контура в
режиме Эскиз, а выдавливание в режиме Модель.
1) Разбиение контура на примитивы
2) Определение размеров для моделирования
3) Выбор начального примитива и его расположения на рабочей плоскости
Для контура на рис. 1 одной из возможных точек начала построения является центр дуги окружности диаметра 30 мм. Начнем построение контура с этой дуги, а ее центр расположим в точке с координатами (0, 0).
9

4) Определение последовательности построения примитивов контура

Дуга окружности Ø30 мм.

Прямоугольник со сторонами 25х30 мм.

2 отрезка, соединяющие дугу окружности с прямоугольником.

Шестиугольник.

3 окружности Ø6 мм (круговой массив из окружностей).
5) Определение зависимостей и размеров для каждого примитива
Зависимости:

Дуга окружности Ø30мм.
1 – Фиксация.

Прямоугольник со сторонами 25х30мм.


2 отрезка, соединяющие дугу окружности с прямоугольником.
1 – Совмещение.
2 – Горизонтальность.
3 – Параллельность.
4 – Равенство.

Шестиугольник.
1 – Горизонтальность.
2 – Совмещение.

3 окружности Ø6мм (круговой массив из окружностей).

10

Построение контура
1)
Построение дуги окружности Ø30 мм

Из Панели построений выбираем примитив Дуга: центр. Через Панель
Точные координаты” центр дуги ставим в точку с координатами X=0, Y=0
(рис. 2). Точки начала и конца дуги окружности ставим произвольно, как показано на рис. 3.

Так же из Панели построений выбираем зависимость Фиксация (рис. 4) и применяем к центру дуги окружности.
Зависимость Фиксация необходимо поставить лишь для того, чтобы после
постановки размерной линии и изменения радиуса дуги окружности на требуемый,
центр дуги остался в начале координат. Иначе он может произвольным образом
переместиться в любую точку рабочей плоскости, т.е. станет неизвестным
расположение дуги окружности в пространстве.
Поскольку изначально для построения дуги окружности Ø30 мм был взят
примитив Дуга, а не примитив Окружность, то размерную линию Inventor ставит
не диаметром, а радиусом. Тогда значение радиуса равно 15 мм.

Из Панели построений выбираем Размеры. Ставим размерную линию на дугу окружности, затем меняем числовое значение радиуса на 15 мм (рис. 5).
Рис. 2
Рис. 3
Рис. 4
Рис. 5 11

2)
Построение прямоугольника со сторонами 25×30 мм

Из Панели построений выбираем примитив Прямоугольник, располагаем его произвольно на рабочей плоскости, как показано на рис. 6.

Из Панели построений выбираем Размеры и ставим на прямоугольник размерные линии, показывающие габариты (рис. 7), затем – размерные линии расположения относительно начала построения, т.е. от центра дуги окружности, до соответствующих сторон прямоугольника (рис. 8).

Изменяем значения размеров на требуемые (рис. 9), указанные на чертеже контура (рис. 1).
Рис. 6
Рис. 7
Рис. 8
Рис. 9 12

3)
Построение отрезков, соединяющих дугу окружности с прямоугольником

Выбираем примитив Отрезок, располагаем отрезки произвольно между дугой и прямоугольником, как показано на рис. 10.
Один конец каждого из отрезков лежит на стороне прямоугольника, а второй на
окончании дуги окружности, т.е. необходимо воспользоваться зависимостью
Совмещение.

Выбираем зависимость Совмещение, указываем сначала на один конец одного из отрезков, затем на прямоугольник. Аналогично повторяем и для второго отрезка.

Зависимость Совмещение накладываем на свободные концы отрезков и соответствующие дуги (рис. 11).
Теперь как бы в дальнейшем не изменялась конфигурация контура, один конец
отрезков всегда будет принадлежать стороне прямоугольника, а второй всегда
концу дуги окружности.
Из чертежа контура (рис. 1) видно, что данные отрезки расположены вдоль оси Х,
параллельны и равны между собой, т.е. уже известны зависимости, которые
необходимо к ним применить: Горизонтальность, Параллельность и Равенство.

Выбираем зависимость Горизонтальность, накладываем на один из отрезков.

Выбираем зависимость Параллельность, применяем к двум отрезкам, которые должны быть параллельны.

Зависимость Равенство, так же применяем к обоим отрезкам.
При помощи зависимостей удалось расположить отрезки на рабочей плоскости,
связать их с дугой окружности и прямоугольником должным образом. Осталось
поставить размерную линию. Чтобы избежать дополнительных построений и
зависимостей, необходимо поставить вертикальную размерную линию между
одним из отрезков и центром дуги окружности.

Выбираем Размеры, ставим вертикальную размерную линию между одним из отрезков и центром дуги окружности и заменяем значение на 10 мм
(рис. 12).
Благодаря используемым ранее зависимостям на второй отрезок не требуется
ставить размерную линию.
Рис. 10
Рис. 11
Рис. 12 13

4)
Построение шестиугольника

Выбираем из Панели построений примитив Многоугольник. В диалоговом окошке
МНОГОУГОЛЬНИК
ставим число сторон равное 6, а способ построения выбираем вписанный (рис. 13).

Центр шестиугольника ставим произвольно внутри прямоугольника, так же произвольно ставим и управляющую вершину (рис. 14).
Из чертежа контура (рис. 1) видно, что центр шестиугольника находится на
одной горизонтальной линии с центром дуги окружности, а две вершины
принадлежат соответствующей стороне прямоугольника. Следовательно, задать
требуемое расположение шестиугольника возможно двумя зависимостями:

  • Формат: 70×100/16
  • Переплёт: мягкий
  • Год издания: 2019 г.
  • Объём: 60 стр.
  • Объём: 4.88 п.л.
  • Номер издания: 1
  • Вес: 104 г.
  • ISBN: 978-5-7038-5218-7
  • Формат: PDF
  • Объём: 60 стр.
  • Год издания: 2019 г.
  • Номер издания: 1
  • ISBN: 978-5-7038-5218-7

О книге

Рассмотрены модель и чертеж сборочной единицы типового домашнего задания, выполняемого студентами первого курса МГТУ им. Н. Э. Баумана, с помощью системы автоматизированного проектирования Autodesk Inventor 2016.

Для студентов, изучающих дисциплину «Инженерная и компьютерная графика» и обучающихся по специальности 11.05.01. Радиоэлектронные системы и комплексы.

Отзывы

Добавил:

Upload

Опубликованный материал нарушает ваши авторские права? Сообщите нам.

Вуз:

Предмет:

Файл:

Скачиваний:

41

Добавлен:

23.03.2016

Размер:

14.64 Mб

Скачать

AUTODESK INVENTOR

ТРЁХМЕРНОЕ МОДЕЛИРОВАНИЕ ДЕТАЛЕЙ И СОЗДАНИЕ ЧЕРТЕЖЕЙ

Учебное пособие

Авторы:

Гузненков В.Н., Журбенко П.А.

Москва

2012

Рецензенты:

Доктор технических наук, профессор В.И. Якунин Московский авиационный институт (национальный исследовательский университет)

Доктор педагогических наук, профессор А.А. Рывлина Московский технический университет связи и информатики

В данном пособии освещаются вопросы, связанные с использованием системы автоматизированного проектирования Autodesk Inventor в курсе инженерной графики, т.е. построение моделей и создание чертежей деталей. Моделирование начинается с построения плоских контуров. Этому посвящена первая часть пособия. Во второй части рассмотрено построение моделей, создание чертежей простых геометрических тел и деталей типа “тела вращения” и “не тела вращения”. В приложении приведены задания для самостоятельной работы.

Большое число иллюстраций и достаточно подробное изложение материала позволяет использовать это пособие для самообучения.

Пособие подготовлено на основе опыта преподавания компьютерной графики как раздела дисциплины “Инженерная графика” в МГТУ им. Н.Э. Баумана.

Данное издание подготовлено с учетом требований государственных стандартов Единой системы конструкторской документации (ЕСКД).

2

ПРЕДИСЛОВИЕ

При проектировании изделий не достаточно быстро делать электронные модели. Электронная модель изделия должна позволять вносить в нее изменения, чтобы конструктор мог быстрее приходить к окончательному решению. Иначе без достаточно точной формализации исходного задания, или без достаточно полной проработки обстановки смежниками или ведущими конструкторами он просто не приступит к своей работе.

Возможность внесения улучшений в проект до самого последнего момента работы над ним, потенциально несет в себе более высокое качество проекта.

Современные программные решения позволяют моделировать трехмерные объекты практически любой степени сложности, используя базовый инструментарий CAD-модуля.

Пособие предназначено для самостоятельной работы с системой автоматизированного проектирования Autodesk Inventor.

Описание выполнено на базе системы Autodesk Inventor 2012 Professional,

настройки системы выбраны «по умолчанию», расположение и состав ленточного интерфейса соответствует первому запуску системы.

В пособии рассмотрены алгоритмы решений задач, построений моделей и выполнение чертежей деталей с подробным описанием всех последовательно выполняемых операций и команд.

Для описания выбраны построения редактируемых моделей деталей. Классификация моделей деталей по набору накладываемых геометрических зависимостей и простановке размерных зависимостей.

«Быстрые» модели деталей – модели деталей, в которых размерные зависимости между собой не связаны.

Нередактируемые – «быстрые» модели деталей, в которых изменения одного или нескольких значений размерных зависимостей приводят к непредсказуемым изменениям формы моделей деталей.

Редактируемые – «быстрые» модели деталей, в которых изменения одного или нескольких значений размерных зависимостей приводят к предсказуемым корректным изменениям формы моделей деталей.

«Технические» модели деталей – «быстрые» редактируемые модели деталей, в которых размерные зависимости частично или полностью связаны между собой.

Частично связанные – «технические» модели деталей, в которых несколько размерных зависимостей связаны между собой или они образуют несколько групп связанных размерных зависимостей, при этом группы между собой не имеют связи.

Полностью связанные – «технические» модели деталей, в которых все размерные зависимостей связаны между собой и зависят от одного значения доминирующей размерной зависимости.

3

Первой задачей является построение контура, предназначенного для проработки построения примитивов, наложения геометрических зависимостей и простановки размерных зависимостей.

Далее рассмотрены задачи, в которых заданы простые геометрические формы (Призма, Пирамида и Шар). В этих задачах для построения моделей использованы

базовые операции Выдавливание», «Вращение», «Лофт» и «Сдвиг»). При выполнении чертежей рассмотрены построения видов, простых разрезов (соединение вида и разреза в одном изображении), нанесение размеров на чертеже.

Затем рассмотрены задачи, в которых представлены предметы, близкие по конфигурации к деталям машиностроения: «тела вращения» и «не тела вращения». При построении моделей в этих задачах использованы как базовые операции, так и

конструкционные операции Резьба», «Отверстие», «Фаска» и т.д.). При выполнении чертежей рассмотрены построения видов, простых, сложных (ступенчатых) и местных разрезов, сечений, выносных элементов и нанесение размеров на чертеже.

4

ВВЕДЕНИЕ

Согласно ГОСТ 2.052-2006 “Электронная модель изделия. Общие положения.” определены три вида трехмерных электронных моделей.

Твердотельная модель – трехмерная электронная геометрическая модель,

представляющая форму изделия как результат композиции заданного множества

геометрических элементов с применением операций булевой алгебры к этим геометрическим элементам.

Поверхностная модель – трехмерная электронная геометрическая модель,

представленная множеством ограниченных поверхностей, определяющих в пространстве форму изделия.

Каркасная модель – трехмерная электронная геометрическая модель, представленная пространственной композицией точек, отрезков и кривых, определяющих в пространстве форму изделия.

В графической системе Autodesk Inventor проектирование изделий машиностроения основано на использовании твердотельных моделей деталей и сборочных единиц.

Создание модели и чертежа детали осуществляется с помощью файлов-

шаблонов детали (*.ipt) и чертежа (*.idw).

Графическая система Autodesk Inventor Professional 2012 использует форму интерфейса, главной частью которого является лента.

Ленточный интерфейс (Лента) – тип интерфейса, основанный на панелях инструментов, разделенных вкладками.

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ ИНТЕРФЕЙСА В СИСТЕМЕ

AUTODESK INVENTOR 2012

1.Кнопка «Inventor» – кнопка, предоставляющая доступ к инструментам, позволяющим создать, открыть, сохранить и опубликовать файл, а также к параметрам

инастройкам системы Autodesk Inventor.

2.Панель быстрого доступа – отображение часто используемых команд на панели быстрого доступа.

5

3.Вкладка – элемент ленточного интерфейса, который позволяет переключаться между предопределенными наборами панелей ленточного интерфейса.

4.Панель (панель инструментов) – элемент ленточного интерфейса, в

котором расположены инструменты и команды моделирования. Для каждой вкладки набор панелей различен.

5.Команда – действие, которое может выполнить пользователь, направленное на моделирование электронных моделей изделия и её элементов.

6.Панель «Инфоцентр» панель, предназначенная для поиска различной информации, доступа к разделам справки и обновлениям программных продуктов.

7.Видовой куб – инструмент для управления ориентацией 3D видов.

8.Панель навигации панель, обеспечивающая доступ к инструментам навигации, включая инструменты видовой куб и штурвал.

9.Браузер (Дерево построений) – область окна программы, в которой представлена иерархическая структура взаимоотношений между элементами деталей, сборок и чертежей (панель инструментов, в которой записывается история всех построений).

10.ПСК (пользовательская система координат) – активная система координат, которая задает основную рабочую плоскость XY и направление основной рабочей оси Z для создания чертежей и моделирования.

11.Строка состояния панель, предназначенная для вывода вспомогательной информации: параметров модели, подсказок к командам и т.д.

12.Графическое окно – основная область отображения в системе Autodesk Inventor (область отображения модельного пространства).

СТРУКТУРНАЯ СХЕМА МОДЕЛИ ДЕТАЛИ

6

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Модельное пространство пространство в координатной системе электронной модели изделия, в которой выполняется электронная геометрическая модель (ГОСТ

2.052).

Электронная модель изделия электронная модель детали или сборочной единицы по ГОСТ 2.102.

Электронная геометрическая модель (модель детали) электронная модель изделия, описывающая геометрическую форму, размеры и иные свойства изделия, зависящие от его формы и размеров (ГОСТ 2.052).

Элемент модели детали (элемент) – часть модели детали, которую можно построить, используя одну операцию для построения.

Геометрический элемент – идентифицированный (именованный) геометрический объект, используемый в наборе данных (ГОСТ 2.052).

Геометрическим объектом могут быть точка, линия, плоскость, поверхность, геометрическая фигура.

Чертеж детали (чертеж) – документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля (ГОСТ 2.102).

Примитивы – простейшие геометрические объекты (точка, отрезок прямой, сплайн,

дуга окружности, окружность, прямоугольник, многоугольник правильный и д.р.).

Контур – совокупность примитивов, определенным образом расположенных в пространстве.

Геометрическая зависимость – задание положения примитива на рабочей плоскости

и/или примитивов между собой.

Размерные зависимости – задание величины примитива на рабочей плоскости и/или расстояния между примитивами.

Размеры для моделирования – размеры, которые требуется выдержать при построении

контура и модели детали.

Размеры на чертеже – для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже (ГОСТ 2.307).

Вспомогательная геометрия – совокупность геометрических элементов, которые используются в процессе создания геометрической модели изделия, но не являются элементами этой модели (ГОСТ 2.052).

Основные рабочие плоскости – плоскости мировой декартовой прямоугольной системы координат (XY, XZ и YZ).

Основные рабочие оси – оси мировой декартовой прямоугольной системы координат

(X, Y и Z).

Основная рабочая точка – точка начала мировой декартовой прямоугольной системы координат.

Рабочие плоскости, рабочие оси, рабочие точки – плоскости, оси и точки, не совпадающие с основными рабочими плоскостями и используемые для построений.

Базовые операции – универсальные операции для построения элементов модели детали.

Конструкционные операции операции для создания определенных конструктивных

элементов модели детали.

7

Базовые операции

Конструкционные операции

«Выдавливание»

«Отверстие»

«Вращение»

«Оболочка»

«Лофт»

«Резьба»

«Сдвиг»

«Ребро жесткости»

«Пружина»

«Сопряжение»

«Фаска»

8

1.ПОСТРОЕНИЕ ПЛОСКОГО КОНТУРА

Воснове построения любой трехмерной модели в системе Inventor лежит плоский контур. Даже самая сложная модель состоит из набора контуров и примененных к ним операций по созданию трехмерной модели. Сам контур создается в режиме «Эскиз» из простейших геометрических фигур (примитивов): отрезок, сплайн,

окружность, дуга, точка и др..

Существует множество способов построения контура. Всегда необходимо знать расположение контура на рабочей плоскости. Особенно это существенно, когда в модели детали два или более контуров, которые требуется расположить между собой в пространстве должным образом.

Этапы построения контура:

1.Разбиение контура на примитивы, из которых может состоять контур.

2.Определение размеров для моделирования примитивов контура.

3.Выбор начального примитива и его расположения на рабочей плоскости для построения контура.

4.Определение последовательности построения примитивов контура.

5.Определение геометрических и размерных зависимостей для каждого примитива контура.

Взаимосвязь примитивов создается при помощи геометрических зависимостей.

При отсутствии геометрических зависимостей может непредсказуемо измениться форма контура и ориентация его примитивов.

Система Inventor во время построения подсказывает некоторые геометрические зависимости, но не всегда эти геометрические зависимости оказываются необходимыми. На начальной стадии обучения целесообразно ставить требуемые

геометрические зависимости вручную.

Далее, при употреблении определения «произвольно» при построении примитивов, подразумевается, что автоматическая простановка геометрических зависимостей системой Autodesk Inventor не используется.

В системе Autodesk Inventor 2012 есть возможность отключить автоматическую простановку геометрических зависимостей при построении примитивов.

На вкладке «Эскиз» в панели «Зависимость» раскрыть выпадающее меню.

Снять выделение с настройки «Формирование зависимости».

После данной настройки геометрические зависимости не будут проставляться автоматически.

Примеры нанесенных вручную геометрических зависимостей:

«Параллельность»

«Совмещение»

«Концентричность»

до

после

до

после

до

после

9

«Коллинеарность»

«Перпендикулярность»

«Горизонтальность»

до

после

до

после

до

после

«Касательность»

«Сглаживание»

«Симметричность»

до

после

до

после

до

после

«Равенство»

«Фиксация»

«Вертикальность»

до

после

до

после

до

после

В системе имеются примитивы, которые уже содержат в себе ряд

геометрических зависимостей.

прямоугольник

многоугольник

Геометрические зависимости наложены таким образом, что у прямоугольника

противоположные стороны всегда параллельны, а смежные перпендикулярны. И концы

отрезков, из которых состоит прямоугольник, всегда совмещены. У многоугольника

стороны равны и соответствующие концы отрезков совмещены.

Для построения примитивов фаска и сопряжение используются созданные ранее примитивы.

10

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #

Лицензионное соглашение об использовании научных материалов.

Бондарева Татьяна Петровна, Головачева Людмила Ивановна, Максутова Раися Абдрахмановна, Федоритенко Наталья Александровна
Московский государственный технический университет имени Н. Э. Баумана

Аннотация. В статье изложена методика обучения работе с компьютерной программой AUTODESK INVENTOR в рамках курса «Инженерная графика» для технических вузов, которая позволяет студентам разрабатывать 3D-модели, являющиеся непосредственно виртуальными образцами изделия, и вносить в 3D-модель при проектировании всевозможные изменения, чтобы прийти к окончательному результату. Студенты также получают навыки разработки конструкторской документации, не имеющей, как правило, типовых ошибок, с использованием графических пакетов.

Ключевые слова и фразы: инженерная графика, Autodesk Inventor, ЕСКД, электронные чертежи, компьютерная графика, электронная модель, engineering graphics, Autodesk Inventor, Unified System of Design Documentation, electronic drawings, computer graphics, electronic model

Открыть полный текст статьи в формате PDF. Бесплатный просмотрщик PDF-файлов можно скачать здесь.
Список литературы:

  1. Гузненков В. Н. Геометро-графическая подготовка в техническом университете // Российский научный журнал. 2013. № 6. С. 159-166.
  2. Гузненков В. Н. Тенденция развития геометро-графического образования в техническом университете // Инновации в образовании. 2014. № 12. С. 131-137.
  3. Гузненков В. Н., Демидов С. Г. Autodesk Inventor в курсе инженерной графики. М.: Горячая линия — Телеком, 2009. 144 с.
  4. Гузненков В. Н., Журбенко П. А. Autodesk Inventor 2012. Трехмерное моделирование деталей и создание чертежей. М.: ДМК Пресс, 2012. 120 с.

Предложите, как улучшить StudyLib

(Для жалоб на нарушения авторских прав, используйте

другую форму
)

Ваш е-мэйл

Заполните, если хотите получить ответ

Оцените наш проект

1

2

3

4

5

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
