Автоматическая пожарная сигнализация курсовая работа

Сигнализация охранно-пожарная

Министерство образования и науки
Российской Федерации

ГОУ СПО ИАТ

«Сигнализация
охранно-пожарная»

Руководитель

Роднина Л.К.

Студент

Авдеев С.

Содержание

Список условных сокращений

Введение

1. Общая часть

1.1 Системы охранной и охранно-пожарной сигнализации

1.2 Рубежи ОПС

1.3 Датчики

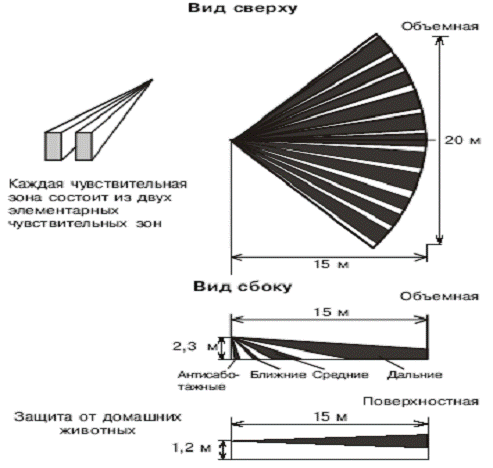

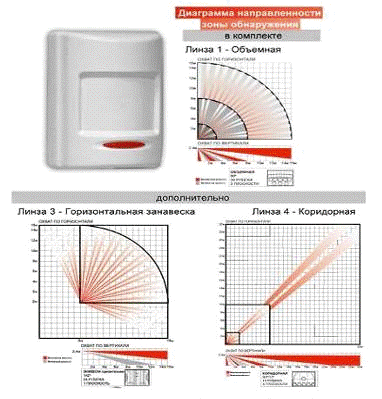

1.3.1 Объёмный инфракрасный датчик движения

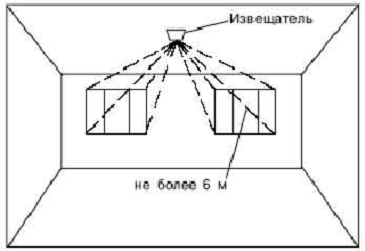

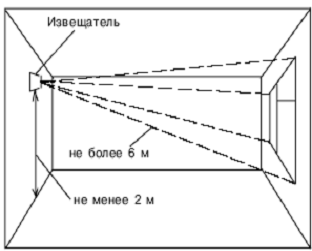

1.3.2 Выбор места установки извещателя (датчика)

1.3.3 Магнитно-контактный датчик

1.3.4 Механический размыкатель

1.3.5 Акустический датчик

1.3.6 Вибрационный датчик

1.3.7 Датчик задымления

1.3.7 Датчик температуры

2. Специальная часть

2.1 Выбор и обоснование комплексной системы защиты объекта

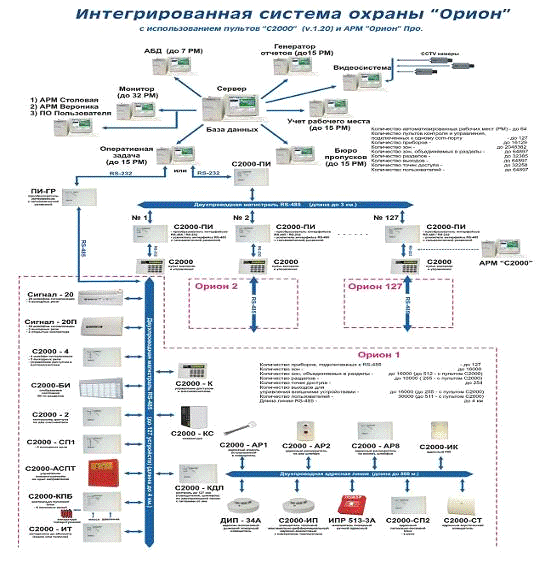

2.2 Описание автоматизированной системы охраны «Орион» и
ее внедрение на объекте защиты

2.3 Основные системные решения

2.3.1 Автоматическая установка пожарной сигнализации безадресная

2.3.2 Система оповещения и управления эвакуацией людей при пожаре

2.3.3 Система охранной сигнализации безадресная

2.3.4 Система контроля доступа

2.4 Кабельные линии связи

2.5 Требования к монтажу и эксплуатации системы

3. Технологическая часть

3.1 Требования руководящих документов к системам охранно-пожарной
сигнализации

4. Экономическая часть

4.1 Расчет материальных затрат

4.2 Расчет основной заработной платы

4.3 Расчет дополнительной заработной платы

4.4 Расчет отчислений на социальные нужды

4.5 Расчет полной заработной платы

4.6 Расчет расходов на содержание и эксплуатацию оборудования

4.7 Смета затрат на дипломное проектирование

5. Техника безопасности

5.1 Анализ опасных и вредных производственных факторов

5.2 Требования к электробезопасности

5.3 Инструкция по технике безопасности

5.3.1 Требования безопасности в аварийных ситуациях

Заключение

Список используемой литературы

Список
условных сокращений

ЖК — жидкокристаллический;

ЖКД — жидкокристаллический диод;

DSTN — (dual-scan twisted nematic — кристаллические экраны
с двойным сканированием);

TFT — (thin film transistor — на тонкопленочных
транзисторах);

EEPROM — постоянное запоминающее устройство с
электрически стираемой памятью;

ФАПЧ — фазово-амплитудная подстройка частоты;

АЦП — аналогово-цифровой преобразователь;

СВТ — средства вычислительной техники.

Введение

Под системой охранно-пожарной сигнализации следует
понимать целый комплекс технических устройств, которые способствуют
своевременному обнаружению, обработке и передаче поступившего сигнала о начале
возгорания, нарушения доступа в помещении, подаче определенных команд,
автоматически приводящих в действие механизм включения установок пожаротушения,
вызов охраны на место взлома, а также обеспечения срабатывания противодымной
защиты и других устройств, необходимых для комплексного обеспечения
безопасности на объекте.

Оборудование объектов современными системами
охранно-пожарной сигнализации показало свою большую эффективность и
экономическую оправданность, именно поэтому руководители различного уровня все
чаще прибегают к установке автоматических систем сигнализации, позволяющих
значительно сократить использование охранников.

В первую очередь в установке таких систем нуждаются объекты,
возгорание которых или проникновение на которые может привести к крупным
материальным потерям или даже гибели людей. Цель установки систем пожарной
сигнализации — обеспечение автоматического обнаружения объекта возгорания,
своевременное включение систем, информирующих людей о пожаре или проникновении
на объект, обеспечивающих локализацию или защиту.

Автоматические системы пожарной сигнализации, устанавливаемые
на объектах, должны отвечать следующим требованиям:

обеспечивать повышенную надежность и своевременность подачи
сигналов (извещения) о возникновении пожара;

иметь автоматическую регулировку усиления и ступенчатую
регулировку чувствительности установленных датчиков;

сигнализация охранная пожарная автоматизированная

не превышать установленную санитарными нормами
радиоактивность ионизационных извещателей;

обладать возможностью сбора и передачи сигналов с
разрозненных приемников на центральный диспетчерский пульт;

автоматически контролировать исправность каждого датчика,
включенного в систему сигнализации и состояние извещателей;

иметь возможность полной автоматизации
охранно-сигнализационного процесса за счет применения нового программного
обеспечения;

автоматически контролировать и определять участок, на котором
возникло повреждение;

Как правило, системы пожарной сигнализации могут включать:

контрольную панель сигнализации о пожаре. Это — центральный
орган всей системы, контролирующий поступление всех сигналов и выдающий на
основе их анализа определенные команды;

основной источник питания системы пожарной сигнализации;

запасной источник питания (генераторы, батареи);

устройство автоматического включения сигнализации. В
автоматических системах этот прибор подключается к главному контрольному блоку.
В устройствах с ручным включением сигнализации запуск сигнала может быть
осуществлен при помощи хорошо заметных кнопок, рычагов, рубильников.

В автоматических системах сигнализации для этих целей
применяются различные устройства — детекторы;

модули и сигнализаторы оповещения. Предназначены для передачи
информации о необходимости эвакуации людей из помещения и других необходимых
мер в случае возгорания объекта. К модулям можно отнести различные конструкции
визуальных, звуковых и текстовых извещателей (как правило, это лампочки и
громкоговорители);

устройства и компоненты, предусматриваемые при строительстве
помещений.

Такие составляющие системы пожарной сигнализации позволяют
осуществлять контроль возгорания и подготовить помещение на случай
возникновения огня или дыма (вытяжные шкафы, аварийное освещение, пожарные
лестницы и запасные выходы).

1.
Общая часть

1.1
Системы охранной и охранно-пожарной сигнализации

Система охранной сигнализации (ОС) — это совокупность
взаимосвязанных технических средств для обнаружения признаков нахождения
нарушителя на охраняемых объектах, сбора, обработки, передачи и представления в
заданном виде информации потребителям. В функции системы охранно-пожарной сигнализации
(ОПС) входит обнаружение как проникновения, так и признаков пожара на объекте.
Технические средства (ТС) ОПС в соответствии с ГОСТ 26342-84 классифицируются
по двум признакам: области применения и функциональному назначению.

По области применения ТС подразделяются на охранные и
охранно-пожарные.

По функциональному назначению ТС подразделяются на две
группы:

)        ТС обнаружения (извещатели), предназначенные для
формирования и передачи информации о состоянии контролируемых параметров;

2)      ТС оповещения, предназначенные для приема,
преобразования, передачи, хранения, обработки и отображения информации (системы
передачи извещений, ПКП, оповещатели).

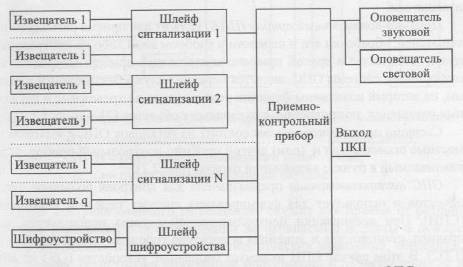

Структурная схема объектовой ОПС представлена на рисунке 1.

Рисунок 1 — Структурная схема объектовой системы
ОПС

Из рисунка видно, что в систему ОПС входят извещатели,
включенные в шлейфы сигнализации (ШС) и передающие сигнал на
приемно-контрольный прибор, управляющий оповещателями (световым и звуковым). К
ПКП подключено шифроустройство, с помощью которого обеспечивается
санкционированный, то есть без формирования тревожного извещения, вход на
охраняемый объект хозоргана или доверенного лица. ОПС объектовая оборудована
средствами отображения информации о проникновении и (или) пожаре, что позволяет
проводить контроль помещений (зон) объекта визуально.

Извещателем называется первичное техническое средство для
обнаружения изменения среды (проникновения, пожара) и форматирования извещения:
охранного, пожарного или обоих — охранного и пожарного.

Извещением в технике ОПС называется сообщение, несущее
информацию о состоянии охраняемого объекта, передаваемого с помощью
электрических, световых и (или) звуковых сигналов. Извещения разделяются на
тревожные и служебные. Тревожное извещение несет информацию о проникновении или
пожаре. Служебное извещение содержит информацию о «взятии» под
охрану, «снятии» с охраны, неисправности аппаратуры и др.

Шлейф охранной сигнализации (ШС) — это электрическая цепь,
соединяющая выходные цепи охранных извещателей, включающая в себя
вспомогательные (выносные) элементы (диоды, резисторы) и соединительные
приборы, предназначенные для выдачи на приёмно-контрольный прибор извещений о
проникновении, пожаре или неисправности. В некоторых случаях предусматривается через
шлейф подача электропитания на извещатели.

Приёмно-контрольный прибор (ППК) служит для приёма сигнала
от извещателей, обработки его и передачи в удобном виде либо на центральный
пульт, либо далее в другой приёмно-контрольный прибор. Потребителем информации
системы ОПС, является персонал служб безопасности и охраны, на который
возложены функции реагирования на тревожные и служебные извещения, поступающие
с охраняемых объектов.

Система автономной охраны состоит из установок ОПС
с выходом на местные оповещатели и (или) другой приёмно-контрольный прибор,
устанавливаемый в пункте автономной охраны (рисунок 2).

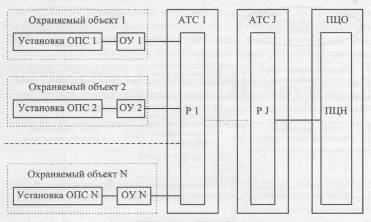

Рисунок 2 — Структурная схема системы
централизованной сигнализации: ОУ — оконечное устройство СПИ; Р — ретранслятор;
ПЦН — пульт централизованного наблюдения; ПЦО — пункт централизованной охраны.

ОПС централизованная предназначена для
контроля большого числа объектов и использует для формирования систему передачи
извещений (СПИ). При организации централизованной охраны используется, как
правило, станционная и линейная аппаратура городской телефонной сети (ГТС). В
этом случае СПИ включает оконечные устройства (ОУ) на объектах, ретрансляторы
(Р) в кроссах АТС, жилых домах и других промежуточных пунктах и пульты централизованного
наблюдения (ПЦН) в пунктах централизованной охраны (ПЦО).

Ретранслятор — это часть системы передачи извещений,
устанавливаемая в промежуточном пункте между охраняемыми объектами и ПЦО,
который служит для приёма извещений от объектовых оконечных устройств или
других ретрансляторов, преобразования сигналов и передачи их на последующие
ретрансляторы, или ПЦН, а также (при наличии обратного канала) для приёма от
пульта или других ретрансляторов и передачи на объектовые оконечные устройства
или другие ретрансляторы команд телеуправления.

Объектовое ОУ служит для приёма извещений от ППК,
преобразования сигналов и передачу их по каналу связи на ретрансляторы, а также
(при наличии обратного канала) для приёма команд телеуправления от
ретранслятора.

Пульт централизованного наблюдения служит для приёма от
ретрансляторов извещений о проникновении на охраняемые объекты и пожаре на них,
служебных и контрольно-диагностических извещений, обработки, отображения,
регистрации полученной информации и представления её в заданном виде для
дальнейшей обработки, а также (при наличии обратного канала) для передачи на
ретрансляторы и объектовые оконечные устройства команд телеуправления.

Интеграция (объединение) систем охранной и пожарной
сигнализации может осуществляться на одном или нескольких уровнях
функционирования комбинированной системы ОПС. На рисунке 3 изображена
обобщенная схема, показывающая возможные варианты такой интеграции.

Рисунок 3 — Обобщенная схема интеграции систем
охранной и пожарной сигнализации

Интеграция на уровне получения информации о состоянии объекта
может осуществляться на основе применения многофункциональных извещателей —
охранно-пожарных, реагирующих как на появление признаков пожара, так и
несанкционированное проникновение. Такие извещатели используют обычно
ультразвуковой или оптико-электронный принцип действия. Возможно построение
модульных блоков из отдельных извещателей различного назначения.

1.2
Рубежи ОПС

Специалисты делят систему ОПС на рубежи, то есть условные
линии, которые предстоит пересечь злоумышленнику на пути к цели. Разумеется,
чем больше рубежей, тем выше вероятность обезвреживания нарушителя ещё на
подступах к дому и тем более дорогостоящей будет сигнализация в целом.

Первым рубежом можно считать охрану периметра территории
вокруг дома: как правило, контролируются ворота и калитки — на открывание,
а также ограждение участка, если вор попытается проломить забор или перелезть
через него. Самое сложное на этом этапе — сделать датчики незаметными, чтобы
избежать их умышленного повреждения. Кроме того, здесь очень высока вероятность
ложных срабатываний — виной тому могут стать как животные и птицы, так и
крупные насекомые или даже природные явления — мокрый снег, сильный дождь или
туман.

Второй рубеж — это охрана входов в
здание. Здесь контролируется открывание дверей и окон, а также попытка
разбить стекло или проломить стену. Дополнительно отслеживается любое движение
в охраняемой зоне.

Третьим рубежом, к примеру, может стать
непосредственный контроль доступа в определённые зоны дома: в личный
кабинет хозяина, к сейфу.



1.3
Датчики

Существует несколько видов первичных
датчиков системы ОПС (рисунок 4) — в зависимости от конкретной ситуации могут
применяться те или иные устройства, а также группы устройств, контролирующих
одну и ту же территорию по разным параметрам.

Рисунок 4 — Датчики



1.3.1 Объёмный инфракрасный датчик движения

Как следует из названия, устройство
контролирует изменение теплового поля помещения. При этом настройка системы и
место установки датчика должны учитывать наличие в доме животных. Кошки и
небольшие собаки могут игнорироваться на аппаратном или программном уровне, но
крупные породы собак, сопоставимые по размерам с вставшим на четвереньки
человеком, будут вызывать ложное срабатывание. На рисунке 5 представлен внешний
вид датчика и зоны, рабочие зоны датчика.

Рисунок 5 — Объемный
инфракрасный извещатель

1.3.2
Выбор места установки извещателя (датчика)

Охранные извещатели предназначены для использования в
закрытых помещениях (магазинах, офисах, музеях и квартирах). При выборе места
установки извещателя следует обратить внимание на то, что в зоне обнаружения не
должно быть непрозрачных предметов (штор, комнатных растений, шкафов,
стеллажей), а также стеклянных и сетчатых перегородок. В поле зрения извещателя
не должно быть окон, кондиционеров, нагревателей, батарей отопления.

Извещатель устанавливается на высоте 2,3 метра от пола.
Провода питания и шлейфа сигнализации следует располагать вдали от мощных
силовых электрических кабелей. На рисунке 6 представлена диаграмма рабочих зон.

:

Рисунок 6 — Диаграммы зон обнаружения



1.3.3
Магнитно-контактный датчик

Устанавливаемый на дверях и окнах, он
реагирует на их открывание. Устройство состоит из двух частей: одну из них,
оснащённую постоянным магнитом, располагают на подвижном элементе двери или
окна. Вторая подключается к соответствующей цепи контроллера и представляет собой
запаянный в корпус геркон. Когда обе части датчика совмещены, магнит
воздействует на геркон, цепь замкнута. При попытке открыть окно магнит
отдаляется от геркона, цепь размыкается, и с контроллера поступает сигнал
тревоги. Остаётся добавить, что такие устройства могут быть как накладными, то
есть закрепляемыми на дверях и окнах со стороны комнаты, так и встроенными
(скрытыми), врезаемыми внутрь подвижной и неподвижной деталей конструкции

В последнем случае доступ к самим
элементам датчика и проводке для злоумышленника значительно затрудняется. На рисунке 7
представлен внешний вид магнито-контактного датчика.

Рисунок 7 — Магнитно-контактный датчик



1.3.4
Механический размыкатель

Его можно считать разновидностью магнитно-контактного
датчика — по принципу действия. Устройство (рисунок 8), состоящее из корпуса с
кнопкой, устанавливают на неподвижной части двери или окна, а подвижная часть
давит на кнопку датчика, тем самым замыкая контакт. В остальном же механический
размыкатель работает аналогично магнитно-контактному. По большому счёту,
подобная технология является устаревшей, но многие производители до сих пор
продолжают выпуск таких устройств.

Рисунок 8 — Механический размыкатель

1.3.5
Акустический датчик

Реагирует на звук разбиваемого оконного
стекла, и потому устанавливается в непосредственной близости к окну. Сам по
себе этот датчик (рисунок 9) оказывается бесполезен в случае, например, если
злоумышленник не станет разбивать стекло, а воспользуется стеклорезом.

Рисунок 9 — акустический
датчик

Примеры установки датчика

На рисунках 9-13 показаны варианты правильной установки
извещателя, на рисунке 14 — неправильной

Рисунок 9 — Вариант установки датчика на потолке

Рисунок 10 — Вариант установки на боковой стене

Рисунок 11 — Установка датчика напротив
окна

Рисунок 12 — Установка датчика напротив
окон

Рисунок 13 — Неправильная установка датчика

1.3.6
Вибрационный датчик

Устройство (рисунок 14) крепится на стену
и улавливает вибрацию на стадии создания пролома. Также не рекомендуется для
использования как основной либо единственный датчик для контроля. Самая
распространённая область применения — защита особо важных помещений.

Рисунок 14 — Вибрационный
датчик



1.3.7
Датчик задымления

Это устройство, представленное на рисунке
15, относится к пожарной части ОПС и реагирует на появление дыма в
контролируемом помещении. Дым поднимается к потолку и растекается по его
поверхности, именно туда и устанавливают датчик задымления. Он не может
применяться, например, в гараже или на кухне, где образование дыма — вполне
нормальное явление, иначе при готовке или прогревании двигателя автомобиля
возможны ложные срабатывания пожарной сигнализации.

Рисунок 15 — Датчик
задымления



1.3.7

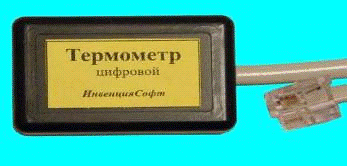

Датчик температуры

Также относясь к пожарной части ОПС, этот
датчик (рисунок 16) срабатывает при значительном повышении температуры в
помещении, причём при условии, что она нарастает не менее 10-30 сек. Устройство
применяют либо в паре с датчиком задымления, либо отдельно — для гаражей и
кухонь.

Рисунок 16 — Датчик
температуры

Применяются также схемы направленного
действия, когда под контролем находятся строго определённые зоны помещения.
Например, многие пользователи ОПС включают систему, даже будучи дома, — чаще
всего это происходит в ночное время. В данном случае используют схему,
называемую специалистами шторой или занавесом. Чтобы не лишать обитателей дома
возможности спокойно передвигаться из комнаты в комнату, под контроль берутся
только внешние стены вместе с дверьми и окнами, а также небольшое пространство
перед ними. Всё, что требуется при этом от жильцов, — не приближаться к
ограждающим стенам здания менее чем на оговоренное расстояние, то есть не
попадать в зону контроля датчиков ОПС.

Следует также упомянуть такие устройства,
как датчики протечки воды или газа. Достаточно редко применяемые в нашей стране,
они играют не меньшую роль в обеспечении безопасности жилища, чем любые другие.

Установленный на полу в санузле датчик
протечки воды отправляет сигнал на контроллер, а тот в свою очередь информирует
пульт охраны и, при наличии такой возможности у системы, подаёт команду на
электропривод вводной задвижки водопровода.

Соответственно датчик утечки газа
анализирует наличие в атмосфере компонентов используемого в доме газа и через
контроллер передаёт сигнал на вводную задвижку газопровода.

В зависимости от способа передачи сигнала
на контроллер датчики ОПС делятся на проводные и беспроводные. Если связь
осуществляется по проводам, то устройство не нуждается в дополнительном
источнике питания, что можно отнести к достоинствам. Однако такая схема
предусматривает штробление стен для скрытой укладки проводки, поэтому её
выполняют ещё на стадии ремонта или отделки дома. Беспроводные датчики не
требуют никаких сложных работ по монтажу, но подразумевают автономное питание.
В этом случае, как правило, используются обычные батарейки, которые нужно
периодически заменять. Беспроводные устройства являются мобильными, и
технические специалисты в случае необходимости могут легко произвести их
перестановку или переориентирование для более надёжного контроля помещений.

2.
Специальная часть

2.1
Выбор и обоснование комплексной системы защиты объекта

Опыт применения систем защиты информации показывает, что
эффективной может быть лишь комплексная система защиты информации (КСЗИ),
сочетающая следующие меры.

. Законодательные. Использование законодательных актов,
регламентирующих права и обязанности физических и юридических лиц, а также
государства в области защиты информации.

. Морально-этические. Создание и поддержание на объекте такой
моральной атмосферы, в которой нарушение регламентированных правил поведения
оценивалось бы большинством сотрудников резко негативно.

. Физические. Создание физических препятствий для доступа
посторонних лиц к охраняемой информации.

. Административные. Организация соответствующего режима
секретности, пропускного и внутреннего режима.

. Технические. Применение электронных и других устройств
защиты информации.

. Криптографические. Применение шифрования и кодирования для
сокрытия обрабатываемой и передаваемой информации от несанкционированного
доступа.

. Программные. Применение программных средств разграничения
доступа.

Обоснованный выбор требуемого уровня защиты информации
является системообразующей задачей, поскольку как занижение, так и завышение
уровня неизбежно ведет к потерям. При этом в последнее время роль данного
вопроса резко возросла в связи с тем, что, во-первых, теперь в число защищаемых
помимо военных, государственных и ведомственных, включены также секреты
промышленные, коммерческие и даже личные, а во-вторых, сама информация все
больше становиться товаром. Таким образом, для оценки информации необходимы
показатели двух видов:

­    характеризующие
информацию как ресурс, обеспечивающий деятельность общества;

­    характеризующие
информацию как объект труда.

Показатели первого вида носят прагматический характер. К ним
относят важность, значимость с точки зрения тех задач, для решения которых
используется оцениваемая информация, полнота информации для информационного
обеспечения решаемых задач, адекватность, то есть соответствие текущему
состоянию соответствующих объектов или процессов, релевантность информации и ее
толерантность.

Показатели второго вида должны характеризовать информацию как
объект труда, над которым осуществляются некоторые процедуры в процессе
переработки ее с целью информационного обеспечения решаемых задач. К ним
относятся эффективность кодирования информации и ее объем.

2.2
Описание автоматизированной системы охраны «Орион» и ее внедрение на
объекте защиты

В процессе обзора современных автоматизированных систем
управления на российском рынке выяснилось, что система «Орион»
наиболее подходит к обеспечению защиты информации на данном объекте. Эта
система имеет следующие технические и качественные особенности:

. Технические особенности:

­    охранная
сигнализация:

а) независимый контроль в одном шлейфе контакта тревоги и
контакта блокировки датчика;

б) отсутствие ограничений на количество зон в разделе;

в) напряжение во всех шлейфах — 24 В;

г) автоматический сброс тревоги извещателей с питанием по
шлейфу;

д) разнообразные способы взятия/снятия под охрану: с ПЭВМ, с
пульта «С2000», с клавиатуры «С2000-К», с помощью ключа Touch Memory, с помощью Proximity-карты.

­    пожарная
сигнализация:

а) распознавание двойной сработки извещателей в одном шлейфе;

б) автоматический сброс извещателей, питаемых по шлейфу;

в) подключение адресных извещателей;

г) программирование сценариев для управления АСПТ и
оповещения.

­    управление
видеонаблюдением:

а) автоматическое и ручное управления системами
видеонаблюдения через релейные модули;

б) реагирование системы на самые разнообразные события: от
тревоги и предоставления доступа до удаленного управления постановкой на
охрану.

­    управление
инженерными системами зданий:

а) использование шлейфов сигнализации;

б) для измерения значений аналоговых параметров (температура,
давление, влажность);

в) программирование сценариев для управления инженерными
системами зданий.

2. Качественные особенности:

—       модульность — систему можно постепенно
наращивать и модернизировать;

—       комплексность — ИСО «Орион»
позволяет организовать управление пятью подсистемами безопасности объекта:
охранная сигнализация, пожарная сигнализация, контроль доступа, управление
системой видео наблюдения и управление инженерными системами здания. Каждая из
подсистем реализует весь набор функций, которые для нее предусмотрены;

—       интеллект — все пять подсистем
безопасности не только управляются из одного центра, но и взаимодействуют между
собой.

—       Например, при срабатывании датчика
охранной сигнализации включается запись событий, которые происходят в опасной
зоне, на видеомагнитофон, на монитор выводится изображение охраняемой зоны, в
которой сработал датчик, или при срабатывании пожарной сигнализации включается
система оповещения, блокируются противопожарные двери и разблокируются двери на
путях эвакуации. В принципе ИСО «Орион» позволяет управлять всеми
подсистемами безопасности жизнеобеспечения здания по технологии
интеллектуального здания. Каждое устройство, которое входит в комплект ИСО
«Орион», имеет множество параметров и конфигурируется самим пользователем.
Например, прибор «Сигнал-2011» имеет 28 параметров конфигурации. Это
позволяет создавать уникальную, полностью адаптированную под данный объект
систему безопасности. С одной стороны, это значительно затруднит действия
злоумышленника, а с другой — заказчик сам создаст то, что ему нужно, не
посвящая в свои тайны третьих лиц.

—       надежность — система обладает высокой
устойчивостью к саботажу, к действиям злоумышленников. Шлейфы приборов системы
обладают устойчивостью к попыткам закорачивания их участков, имеют возможность
контролировать блокировочные контакты корпусов извещателей, в том числе и в
неохраняемое время, когда на объекте присутствуют посторонние.

—       Обмен по интерфейсной магистральной линии
ведется с применением средств криптозащиты, поэтому исключена возможность
обхода системы заменой приборов аналогичными из состава системы. Доступ к
управлению системой закрыт парольной защитой, а доступ к компьютеру —
биометрическим считывателем отпечатков пальцев операторов системы. Вместе с
уникальной конфигурацией это делает ИСО «Орион» устойчивой к внешним
угрозам.

—       автоматическое реагирование на события — в
ИСО «Орион» возможно программирование различных сценариев для,
управления автоматической системой пожаротушения и оповещения.

—       экономичность — подсистема контроля
доступа имеет самые низкие затраты в расчете на одну дверь по сравнению с
другими ИСО. Заказчик сам определяет какой тип идентификатора (ключи Touch Memory, Proximity карты или PIN-крд) ему использовать.

На рисунке 16 представлена структурная схема интегрированная
система охраны Орион.

Рисунок 16 — Интегрированная система охраны
«Орион»

2.3
Основные системные решения

Для управления и отображения работы системы применяется
компьютер с установленным программным обеспечением АРМ «Орион»,
имеющим разъем интерфейса RS-232 (com1). При отсутствии компьютера, либо его
неисправности, система работает в автономном режиме под управлением ПКиУ
«С2000М».

Приборы интегрированной системы безопасности объединены шиной
магистрального промышленного интерфейса «RS-485». Длина линии
связи RS-485 — до 3000 м.

ПКиУ «С2000М» контролирует работоспособность всех
приборов, принимает и обрабатывает информацию, поступающую по шине интерфейса
«RS-485», отображает обработанную информацию на
жидкокристаллическом индикаторе и обеспечивает передачу информации. ПКиУ
«С2000М» соединяется с сервером АРМ «Орионпро» с помощью
магистрали интерфейса RS-232. Пульт позволяет регистрировать сообщения от
приборов на печатающем устройстве (принтере) с последовательным интерфейсом RS-232 (например, EPSON LX-300, LX-300+).

Пульт сохраняет сообщения в энергонезависимом буфере событий,
из которого их можно просматривать на ЖКИ. Буфер событий хранит до 1023
последних сообщений

ПКиУ «С2000М» может работать в 3-х режимах:

) Режим работы с принтером;

) Режим работы с компьютером;

) Режим ПИ.

Пульт «С2000М» может быть использован в системе с
АРМ «Орион» для резервного управления приборами при отключении
персонального компьютера.

Первый способ резервирования

В штатном режиме АРМ «Орион» непосредственно
управляет приборами и собирает информацию об их состоянии, а пульт находится в
резерве. При завершении работы АРМ «Орион» пульт автоматически
подключается к приборам и перехватывает управление. При восстановлении нормальной
работы АРМ «Орион» управление возвращается компьютеру.

Второй способ резервирования (основной)

Пульт всегда подключен к приборам, управляет ими и собирает
информацию.

Компьютер опрашивает не приборы, а пульт «С2000М».
Компьютер получает информацию от пульта «С2000М» и выдает управляющие
сигналы на него.

Основным способом работы пульта «С2000М» в данном
проекте является второй способ резервирования.

2.3.1
Автоматическая установка пожарной сигнализации безадресная

Автоматическая установка пожарной сигнализации предназначена
для обнаружения очага возгорания, сопровождающегося выделением дыма в
контролируемых помещениях и передачи извещений о возгорании.

Контроль состояния АУПС осуществляется при помощи прибора
приемно-контрольного (ППК)»Сигнал-20М» производства ЗАО НВП
«Болид».

ППК «Сигнал-20М» предназначен для автономной работы
и работы в составе ИСО «Орион». Управление ППК осуществляется от
встроенных переключателей или по интерфейсу RS-485 от пульта
«С2000» или ПЭВМ. ППК «Сигнал-20М» обладает программируемой
логикой управления пятью реле (37 локальных тактик управления, три реле 28 В 2A / 80 В 0,1 A — на переключение, два
реле 28 В 10A
— на замыкание) и встроенным звуковым сигнализатором.

ППК «Сигнал-20М» осуществляет контроль 20
двухпороговых шлейфов с возможностью программирования параметров каждого шлейфа
для работы в режиме охранной или пожарной сигнализации. ППК позволяет ввести до
64-х паролей пользователей.

Для электропитания оборудования применяется резервированный
источникпитания «РИП-12В исп.01» с аккумуляторной батареей 12В,
17А*ч. Резервированный источник питания «РИП-12 исп.01» обладает
защитой от переполюсовки аккумуляторной батареи, защиту от короткого замыкания
и перегрузки цепей с полным восстановлением работоспособности после устранения
неисправности и наличием дистанционного выхода пропадания сетевого (основного)
питания и короткого замыкания цепей.

ППК «Сигнал-20М» осуществляет прием тревожных
сообщений от пожарных извещателей и, на основе полученной информации,
отображает информацию, вырабатывает управляющие команды на систему оповещения,
на отключение вентиляции, на светозвуковое табло «Пожар», выдает
сигнал «Пожар» и “Неисправность” на ЦУС УГПС МЧС России или в систему
пожарной сигнализации здания.

Прибор приемно-контрольный «Сигнал-20M» устанавливается в
помещении охраны. Предусмотрена дополнительная возможность передачи сигналов
«Пожар» и «Неисправность» путем коммутации сухих контактов.

Для обнаружения очага возгорания в защищаемых помещениях
предусмотрена установка дымовых пожарных извещателей «ИП 212-3СМ». В
запотолочном пространстве предусмотрена установка дымовых пожарных извещателей
«ИП 212-3СМ» с выносными устройствами оптической сигнализации
«УКШ-1» (ВУОС).

Для контроля работоспособности задействованных шлейфов
прибора «Сигнал-20М» в конце шлейфа предусмотрена установка
устройства контроля шлейфа «УКШ-1».

Извещатели пожарные «ИП 212-3СМ» подключаются к
радиальным шлейфам сигнализации прибора «Сигнал-20М». На пути
эвакуации (выходе из помещений офиса на высоте 1,5 м) устанавливается
извещатель ручной пожарный «ИПР-513-3».

При начальном задымлении и срабатывании одного извещателя
дымового в шлейфе ППК «Сигнал-20М» выдает сигнал
«Внимание». При срабатывании второго извещателя дымового в шлейфе ППК
«Сигнал-20М» выдает сигнал «Пожар». При срабатывании
извещателя ручного ППК «Сигнал-20М» сразу выдает сигнал
«Пожар».

По сигналу «Пожар» осуществляется запуск
оповещения, выдача сигнала «Пожар» в общую систему пожарной
сигнализации здания, выдача сигнала на отключение вентиляции, включение табло
светозвукового «Пожар».

Прибор приемно-контрольный «Сигнал-20М»
контролирует состояние резервированного источника питания «РИП»
(переход на резервное питание).

Для отключения вентиляции защищаемых помещений предусмотрена
установка устройства коммутационного «УК-ВК/02». Контроль отключения
вентиляции осуществляется шлейфом ППК «Сигнал-20М».

Предусмотрен резерв емкости ППК «Сигнал-20М» не
менее 10% общего количества шлейфов.

2.3.2
Система оповещения и управления эвакуацией людей при пожаре

В административно-офисном здании, в котором находятся
защищаемые помещения, в соответствии НПБ 104-03* предусмотрен 3-ий тип оповещения.

В качестве оборудования системы оповещения применяется
оборудование речевого оповещения «Рупор» производства ЗАО НВП
«Болид».

«Рупор» предназначен для трансляции предварительно
записанной речевой информации о действиях, направленных на обеспечение безопасности
при возникновении пожара и других чрезвычайных ситуаций.

«Рупор» обеспечивает работу, как в составе ИСО
«Орион», так и автономно от неё. Прибор имеет возможность
воспроизведения нескольких речевых сообщений согласно их приоритетам.
«Рупор» осуществляет контроль вскрытия корпуса прибора, контроль
каналов оповещения и питания. Прибор обладает двумя каналами по 10 Вт, до 5
сообщений длительностью 38 с, управление по RS-485 или от реле.

Электропитание «Рупор» осуществляется от основной
сети переменного тока 220В. При пропадании основной сети электропитание
осуществляется от устанавливаемой внутри аккумуляторной батареи 12В, 7А*ч.

Управление (запуск)»Рупором» осуществляется
нарушением одного из встроенных в прибор шлейфов сигнализации или по сигналу по
интерфейсу RS-485.

Пульт контроля и управления «С2000М» контролирует
поступлении сигнала о возгорании от пожарных извещателей ППК
«Сигнал-20М» и выдает сигнал на запуск прибора речевого оповещения
«Рупор». Контроль и информация о состоянии «Рупор» осуществляется
по интерфейсу RS-485.

Для формирования сигналов речевого оповещения предусмотрена
установка речевых потолочных громкоговорителей (модулей акустических) в
помещениях здания.

Модули акустические (МА исп.01) устанавливаются в
соответствии с планами расположения оборудования в количестве, необходимом для
оповещения людей, находящихся в помещениях, согласно нормам НПБ 104-03.

2.3.3
Система охранной сигнализации безадресная

Автоматическая установка охранной сигнализации помещений
предназначена для обнаружения несанкционированного проникновения в
контролируемые помещения и передачи информации дежурному персоналу.

Система охранной сигнализации проектируется совмещенной с
пожарной сигнализацией на основе ППК «Сигнал-20М».

Системой охранной сигнализации оборудуются помещения в
соответствии с техническим заданием.

Защита помещений производится двумя рубежами охраны. Первым
рубежом охраны блокируются двери помещений на «открытие» извещателями
охранными магнитоконтактными «ИО 102-5», окна блокируются извещателями
охранными акустическими «Стекло-2» на «разрушение стекол».

Вторым рубежом охраны защищается внутреннее пространство
помещений извещателями охранными оптико-электронными объемными
«Фотон-15». Каждое оборудуемое помещение является отдельной зоной
охраны.

Электропитание извещателей охранных активных (акустического
«Стекло-2» и оптико-электронного «Фотон-15») осуществляется
от шлейфа ППК «Сигнал-20М». ППК «Сигнал-20М» обеспечивает
электропитание токопотребляющих извещателей с общим током в шлейфе 3 мА.

2.3.4
Система контроля доступа

Система контроля и управления доступом предназначена для
организации доступа сотрудников и посетителей в офисные помещения и учета
рабочего времени.

Системой контроля и управления доступом оборудуются двери в
соответствии с техническим заданием.

Для организации доступа в помещения устанавливаются
контроллеры «С2000-2», к которым подключаются бесконтактные
считыватели идентификационных карточек Proxy-3A и кнопки
«Выход».

Считыватели системы контроля доступом предназначены для считывания
идентификационного кода карточки и передачи полученной информации на
контроллер.

Для получения информации о факте прохода (открытии двери) и
последующей отработки внутренней логики контроллера двери оборудуются
извещателями магнитоконтактными «ИО 102-5». Извещатели подключаются к
контроллеру «С2000-2».

«С2000-2» осуществляет контроль одной точки доступа
на вход и на выход или двух точек доступа на вход. Интерфейс считывателей — Touch Memory или Виганд.

Объем памяти-4096 пользователей. Два охранных шлейфа и два
выходных реле (два реле 30 В 5A — на замыкание). В случае необходимости возможно применение
контроллера «С2000-2, исп.01». Контроллер «С2000-2, исп.01»
обладает увеличенным объемом памяти ключей (до 8192 идентификаторов) и объемом
энергонезависимого буфера событий (до 4095 событий).

Защищаемые двери оборудованы считывателями на вход.

Выход осуществляется по кнопке «Выход». В кабинете
генерального директора для удобства устанавливается дополнительная беспроводная
радиокнопка «Выход» (радиобрелок комплекта Эфир-К) и радиоприемное
устройство (Эфир-К).

Радиоприемное устройство подключено к контроллеру
«С2000-2». Допускается не устанавливать беспроводное оборудование.

Для возможности учета рабочего времени и создания графика
доступа

сотрудников дверь на входе оборудована считывателями на
вход/выход.

Для отображения работы системы контроля доступа применяется
компьютер с программным обеспечением АРМ «Орион».

При поступлении сигнала «Пожар» от системы пожарной
сигнализации двери, оборудованные системой контроля доступа на путях эвакуации
разблокируются для беспрепятственной эвакуации людей. Сигнал на разблокировку
поступает по интерфейсу RS-485 от АРМ «Орион».

Контроллеры доступа «С2000-2» объединяются
магистралью интерфейса RS-485 в единую систему с остальными приборами
интегрированной системы безопасности под управлением ПКиУ «С2000М».
ПКиУ «С2000М» обеспечивает связь между приборами «С2000-2»,
что необходимо для работы функции сетевого Anti pass back (запрета повторного
прохода) в системе контроля доступа.

Если в момент формирования сообщения контроллер не имел связи
с сетевым контроллером (компьютер «Орион-сервер» или ПКиУ
«С2000М»), то событие будет храниться в энергонезависимом буфере, и
при восстановлении связи по интерфейсу RS-485, будет передано в
сетевой контроллер с указанием времени и даты его возникновения. Размер буфера
событий в энергонезависимой памяти (EEPROM) — 2047 событий.

Идентификационные коды доступа хранятся непосредственно в
контроллерах доступа «С2000-2». Хранение кодов в памяти контроллеров
позволяет уменьшить время предоставления доступа, включение функции Anti pass back (запрета повторного
прохода).

Возможны два варианта работы контроллеров доступа
«С2000-2». В нормальном режиме контроллеры работают под управление
компьютера или локально. При неисправности ПК или сбое в работе магистрали RS-485 контроллер
автоматически переходит в автономный режим работы.

а) Нормальный

В нормальном режиме контроллер предоставляет как локальный,
так и централизованный доступ. Локальный доступ в нормальном режиме
предоставляется по тем идентификаторам (ключам), которые занесены в базу данных
контроллера, не заблокированы, у которых имеются права доступа в данную зону,
для которых выполнены условия предоставления доступа и не зафиксировано
нарушений режима доступа (нарушение временной зоны, нарушение правила antipassback, истек срок действия
ключа) и при условии, что на охране нет блокирующих доступ ШС.

При локальном доступе (при наличии связи по интерфейсу RS-485) контроллеры доступа
передают информацию по интерфейсу только о произошедших событиях
(предоставление доступа, ключ, тревожные события) Централизованный доступ
предоставляется по ключам, которые не занесены в базу данных контроллера, по
команде сетевого контроллера (компьютер «Орион-сервер»).

б) Централизованный.

При таком варианте организации работы коды не хранятся в
памяти контроллера доступа «С2000-2». Контроллер получает пришедший
идентификационный код от считывателя и отсылает по интерфейсу RS-485 на сетевой
контроллер (компьютер «Орион-сервер»). Сетевой контроллер, по
результатам сравнения полученного кода и кодов, хранимых в базе, выдает
управляющий сигнал на контроллер доступа. Контроллер доступа управляет
исполнительным механизмом.

2.4
Кабельные линии связи

Прокладку кабельных линий связи осуществлять в гофротрубах в
запотолочном пространстве.

Прокладку линий шлейфов от прибора «Сигнал-20M» осуществить
кабелем КСВВ 2х0,8 в соответствии с разрабатываемым проектом.

Прокладку линий оповещения осуществить кабелем КВСС 2х0,8.

Прокладку линии интерфейса RS-485 осуществить кабелем
КПСВВ 2х2х0,75.

Прокладку линий шлейфов контроллеров доступа
«С2000-2» осуществить кабелем КСВВ 2х0,8.

Подключение считывателей осуществить кабелем КСВВ 8х0,5.

Прокладку кабеля от контроллера доступа к считывателям осуществлять
в кабель-канале 25х16. Считыватели установить на высоте 1,3-1,5м от уровня
чистого пола.

Прокладку линий управления замками электромагнитными
осуществить кабелем КСВВ 2х0,8.

Прокладку линий электропитания осуществить кабелем КСВВ
2х0,8.

2.5
Требования к монтажу и эксплуатации системы

При монтаже и эксплуатации ИСО «Орион» необходимо
руководствоваться требованиями ГОСТ 12.1.019, ГОСТ 12.3.046, ГОСТ 12.2.005, НПБ
88-2001*, РД 78-145-93 и пособия к РД 78-145-93, а также технической
документацией заводов-изготовителей данного оборудования.

Работы по монтажу технических средств сигнализации должны
производиться в соответствии с утвержденной проектно-сметной документацией или
актом обследования (в соответствии с типовыми проектными решениями), рабочей
документацией (проект производства работ, техническая документация
предприятий-изготовителей, технологические карты) и настоящими правилами.

Отступления от проектной документации или актов обследования
в процессе монтажа технических средств сигнализации не допускаются без
согласования с заказчиком, с проектной организацией — разработчиком проекта.

Прокладка проводов и кабелей по стенам внутри защищаемых
помещений должна производиться на расстоянии не менее 0,1 м от потолка и, как
правило, на высоте не менее 2,2 м от пола. При прокладке проводов и кабелей на
высоте менее 2,2 м от пола должна быть предусмотрена их защита от механических
повреждений.

Не допускается совместная прокладка шлейфов и соединительных
линий пожарной сигнализации, линий управления автоматическими установками
пожаротушения и оповещения с напряжением до 60 В с линиями напряжением 110 В и
более в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции
или на одном лотке.

Совместная прокладка указанных линий допускается в разных
отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом
огнестойкости 0,25 ч из негорючего материала.

При параллельной открытой прокладке расстояние от проводов и
кабелей пожарной сигнализации с напряжением до 60 В до силовых и осветительных
кабелей должно быть не менее 0,5 м. Допускается прокладка указанных проводов и
кабелей на расстоянии менее 0,5 м oт силовых и осветительных кабелей при условии их
экранирования от электромагнитных наводок. Допускается уменьшение расстояния до
0,25 м от проводов и кабелей шлейфов и соединительных линий пожарной
сигнализации без защиты от наводок до одиночных осветительных проводов и
контрольных кабелей.

При прокладке кабеля в местах поворота под углом 90 град. или
близких к нему радиус изгиба должен быть не менее семи диаметров кабеля, либо
удовлетворять требованиям на прокладку данных типов кабелей.

Приемно-контрольные приборы и сигнально-пусковые устройства
по окончании монтажно-наладочных работ должны быть промаркированы с указанием:
для объектовых технических средств сигнализации наименования защищаемых
помещений и назначения прибора.

Приборы системы установить в соответствии с проектом, НПБ
88-2001 и технической документацией изделия.

Извещатели дымовые установить в соответствии с проектом, НПБ
88-2001* и требованиями технической документации изделий. Допускается места
установки уточнять при монтаже.

Содержание:

Введение……………………………………………………………………….3

I.
Теоретическая
часть

1. Средства автоматической пожарной
сигнализации………………..4

2. Периферийные устройства АСПС………………….……………….7

3. Классификация и общие технические
требования к АСПС………9


Классификация
АСПС…………………….…………………..9


Общие технические
требования к АСПС……………………10

II.
Практическая
часть

1. Общие указания………………………………………………………13

2. Краткая характеристика объекта………………………………….…14


Выбор
оборудования…………………………………………..15


Основные
проектные решения по защите и размещению

оборудования…………………………………………………..18


Монтаж
электрооборудования и проводов…………………..20


Электропитание………………………………………………..22


Заземление………………………………………………………23


Мероприятия по
охране труда и ТБ…………………..………25


Техническое
обслуживание и содержание системы…………26

Заключение…………………………………………………………………….27

Список литературы……………………………………………………………28

Приложение «Инструкция по охране
труда для электромонтера»………..29

Введение

С древнейших времен
известно, что пожар – явление крайне опасное и враждебное всему живому. В древних
летописях содержатся описания грандиозных пожаров, уничтоживших целые города.
Пожары ежегодно уносили тысячи человеческих жизней, причиняли огромный, часто
невосполнимый материальный ущерб.

С укрупнением городов,
развитием и концентрацией производства увеличивались убытки от пожаров. Все
острее становилась потребность в создании общегосударственной системы мер,
направленных на предотвращение и тушение пожаров.

В продолжение многих
веков борьба с огнем на Руси велась в форме ужесточения наказания виновников
пожаров, привлечения населения к тушению пожаров, принятия мер
предупредительного характера и даже использования воинских формирований для
борьбы с пожарами.

 Тема «Адресные системы
пожарной сигнализации» выбрана в качестве курсовой работы, потому что она
актуальна в настоящее время тем, что пожарные сигнализации являются
неотъемлемой частью оснащения любого предприятия. Пожарная сигнализация должна
обеспечивать нормальные условия работы персонала, персонал может работать не
опасаясь пожаров, не опасаясь за свою жизнь и здоровье.

В данной курсовой работе
будут рассмотрены АСПС, общие требования к АСПС, размещение и монтаж АСПС на
предприятии.

Средства
автоматической пожарной сигнализации

Защита зданий средствами
автоматической пожарной сигнализации – одно из направлений в борьбе с пожарами.
При выборе работоспособной системы АПС необходимо учитывать следующие факторы:
степени их пожароопасности, категорию производств, специфику технологического
процесса, ценность оборудования, материалов, готовой продукции, классификацию
горючих материалов и характер возможного развития пожара, а также технические
характеристики и условия эксплуатации. Следует учитывать также состояние
охраны, сменность работы, наличие систем автоматического пожаротушения и другие
особенности объектов.

Количество и размещение
извещателей зависят от размеров, формы, условий работы и назначения помещения,
конструкций перекрытий и высоты потолка, наличия и рода вентиляции,
загруженности помещений материалами и оборудованием, а также от вида, типа и
чувствительности извещателей и в каждом конкретном случае определяются
проектирующей организацией.

Как показывает практика
эксплуатации извещателей, тепловые пожарные извещатели следует применять в
помещениях обычной высоты и относительно небольшого объема. При высоте потолка
не менее 8 – 9 м использование тепловых извещателей нецелесообразно из-за
неэффективности регистрации очага пожара.

В помещениях с ровным
потолком тепловые извещатели размещают, как правило, равномерно по площади
потолка с учетом его высоты, объема помещения и технических параметров
извещателей. В ряде случаев извещатели устанавливают в зонах наиболее
вероятного загорания на пути конвективных потоков, а также вблизи
пожароопасного оборудования или на оборудовании.

Расстояние между
извещателями устанавливается в зависимости от площади, контролируемой одним
извещателем. Расстояние от извещателей до стен в 2 раза меньше, чем расстояние
между извещателями.

Площадь, контролируемая
одним извещателем, как правило, 20…25 м². С увеличением высоты
потолка помещения контролируемую площадь следует уменьшать. При высоте потолка
до 3,5 м и наличии на нем выступающих балок высотой более 0,2 м контролируемая одним извещателем площадь не должна превышать 15 м².

Температура срабатывания
(чувствительность) максимальных тепловых извещателей должна быть не менее чем
на 20 ⁰С выше температуры при нормальной эксплуатации.

Дифференциальные тепловые
извещатели следует устанавливать в таких помещениях, в которых при нормальных
условиях не происходит резкого повышения температуры окружающей среды.
Извещатели нельзя устанавливать вблизи источников тепла, способных вызвать их
ложное срабатывание.

Дымовые извещатели
устанавливают в помещениях, где возможное загорание сопровождается обильным
выделением дыма. При размещении дымовых извещателей необходимо учитывать пути и
скорость потоков воздуха от вентиляционных систем.

Извещатели пламени
устанавливают в помещениях, где имеется вероятность загорания с открытым
пламенем. Извещатели должны быть вне воздействия ультрафиолетовых и
инфракрасных излучений, работающих сварочных аппаратов и аналогичных помех.
Расстояние от извещателя до наиболее удаленной «видимой» им точки определяется
техническими параметрами извещателей и не должно превышать 30 м. Извещатели пламени должны быть защищены от прямых солнечных лучей и непосредственного
воздействия осветительных ламп.

Фоновая освещенность в
местах установки извещателей определяется их техническими характеристиками.

Кнопочные извещатели
ручного действия устанавливают внутри и вне помещений на стенах на высоте 1,5 м от уровня пола или земли. К извещателем должен быть обеспечен свободный доступ, место их
установки должно иметь достаточную освещенность.

Внутри помещений
извещатели целесообразно устанавливать в коридорах, проходах, на площадках
лестничных клеток, около выходных дверей по одному на каждый этаж, в проходах
на расстоянии не более 50 м друг от друга.

Вне помещений извещатели
устанавливают на стенах зданий в хорошо заметных местах на расстоянии не более 150 м друг от друга. Ввод в извещатель проводов и кабелей линейной сети при открытой проводке в целях
защиты их от механических повреждений должен выполняться в трубах.

Линейные
оптико-электронные извещатели применяют для обнаружения пожара в больших
помещениях. Их устанавливают под потолком, над местами наиболее вероятного
возникновения пожара на расстоянии 0,15…0,20 м от потолка и 0,15…6,0 м от
стены. Ширина контролируемой зоны не должна превышать 12 м. Зона прохождения лучей должна быть свободной.

Следовательно, при выборе
типа извещателя следует учитывать: своевременность обнаружения им пожара;
надежность работы, которая зависит от условий окружающей среды;
помехоустойчивость.

Периферийные устройства адресных
систем

 пожарной сигнализации

Адресные и
адресно-аналоговые системы пожарной сигнализации кроме различных адресных
пожарных извещателей имеют в своем составе, как правило, различные периферийные
устройства в виде самостоятельных контролирующих и управляющих модулей или
блоков. Эти устройства, как правило, включаются в шлейфы сигнализации системы,
являются адресными и позволяют существенно расширить ее функциональные и
эксплуатационные возможности.

К таким устройствам
относятся различные исполнительные блоки, блоки подключения неадресных
(обычных) пожарных извещателей, изоляционные модули (изоляторы) и т.п.
Периферийные устройства контролируются и диагностируются центральной станцией
(блоком, панелью) системы, могут по команде со станции программироваться под
конфигурацию конкретного объекта, делиться на определенные зоны и осуществлять
взаимосвязь с пожарными извещателями в этих зонах. Весь объект можно разделить
на отдельные пожарные зоны, присвоив каждой определенное обозначение, и задать
периферийное устройство, на которое будет действовать сигнал тревоги из данной
зоны.

Исполнительные блоки
позволяют управлять сиренами, световыми оповещателями, системами оповещения,
вентиляции, дымоудаления, пожаротушения, лифтами и т.п. Например, блок
управления сиреной может осуществлять подачу напряжения питания на нее при поступлении
по шлейфу сигнала от центральной станции. Он контролирует состояние проводки к
сирене и самой сирены при их неисправности (обрыв, короткое замыкание),
передает сигнал на центральную станцию. Блок управления газовым пожаротушением
осуществляет контроль состояния системы (давление в баллонах, пиропатрон,
шлейф) осуществляет формирование сигнала пуска газа. Все сигналы от этого блока
передаются на центральную станцию и контролируются с нее.

Блоки подключения
неадресных пожарных извещателей позволяют организовать защиту отдельных больших
(по площади) помещений, например спортивного зала, цеха, от пожара, используя
для этого недорогие обычные пожарные извещатели (тепловые или дымовые) вместо
дорогостоящих адресных.

Изоляционные модули
позволяют локализовать участки шлейфа сигнализации системы, где произошло
короткое замыкание (КЗ). Они отключают коротко замкнутые участки шлейфа, не
нарушая работу остальных участков.

Кроме вышеперечисленных
устройств к центральной станции можно подключить компьютер, принтер, имеется
выход для связи нескольких систем в локальную сеть мощной системы сигнализации.
С помощью компьютера можно осуществлять управление системой и ее
программирование. На мониторе компьютера, как правило, отображается графический
план объекта с расположением всех извещателей и периферийных устройств, а с
помощью клавиатуры или мыши изменяют параметры системы и опрашивают состояние
любого устройства, входящего в систему.

Классификация и общие технические
требования

 к
адресным системам пожарной сигнализации

Нормативные документы
(НПБ 58 – 97 «Системы пожарной сигнализации адресные. Общие технические
требования. Методы испытаний») устанавливают классификацию, общие технические
требования и методы испытаний адресных систем пожарной сигнализации (АСПС),
применяемых на территории России и предназначенных для обнаружения загорания в
помещениях различных зданий и сооружений, с указанием номера пожарного
извещателя, от которого поступило извещение о пожаре.

 Классификация АСПС. По
максимальному количеству подключаемых адресных пожарных извещателей (АПИ) АСПС
подразделяют на три категории. По способу передачи информации о пожароопасной
ситуации в защищаемых помещениях АСПС подразделяются на аналоговые, дискретные
и комбинированные.

Условное обозначение АСПС
должно состоять из аббревиатуры наименования и трех групп цифр, разделенных
дефисом. Первая группа цифр обозначает регистрационный номер АСПС, который
присваивается в установленном порядке при согласовании технических условий с
органами управления ГПС или перед проведением сертификационных испытаний АСПС.
Первая цифра второй группы обозначает категорию АСПС по максимально возможному
количеству подключаемых АПИ: 1 – до 128 АПИ; 2 – от 129 до 512 АПИ; 3 – свыше
512 АПИ. Вторая цифра второй группы обозначает способ передачи информации о
пожароопасной ситуации в защищаемом помещении. Цифре 1 соответствует дискретный
способ с принятием решения о возникновении пожара в АПИ (да, нет). Цифре 2
соответствует аналоговый способ, при котором АПИ передает количественную характеристику
контролируемого фактора пожара в адресный приемно-контрольный прибор (АППК).
Цифре 3 соответствует комбинированный или иной способ передачи информации и
принятия решения о возникновении пожара. Первая цифра третьей группы обозначает
наличие или отсутствие в АСПС дымовых АПИ: 0 – дымовые АПИ отсутствуют; 1 –
дымовые оптические АПИ имеются; 2 – радиоизотопные дымовые АПИ имеются; 3 –
оптические и радиоизотопные дымовые АПИ имеются; 4 – дымовые АПИ иного принципа
действия имеются; 5 – иная комбинация дымовых АПИ имеется.

Вторая цифра третьей
группы обозначает наличие или отсутствие в АСПС тепловых АПИ: 0 – тепловые АПИ
отсутствуют; 1 – тепловые АПИ максимального действия имеются; 2 – тепловые АПИ
максимально дифференциального действия имеются; 3 – тепловые АПИ и АПИ
максимального и максимально дифференциального действия имеются; 4 – тепловые
АПИ, совмещенные с АПИ другого типа, имеются; 5 – иная комбинация тепловых АПИ
имеется. Третья цифра третьей группы обозначает наличие или отсутствие в АСПС ручных
АПИ: 0 – ручные АПИ отсутствуют; 1 – ручные АПИ имеются. Четвертая цифра
третьей группы обозначает наличие или отсутствие в АСПС АПИ пламени: 0 – АПИ
пламени отсутствуют; 1 – АПИ пламени, реагирующие на излучение открытого
пламени в инфракрасном диапазоне спектра, имеются; 2 — АПИ пламени, реагирующие
на излучение открытого пламени в ультрафиолетовом диапазоне спектра, имеются; 3
– АПИ пламени, реагирующие на излучение открытого пламени в ином диапазоне
спектра.

Общие технические
требования к АСПС.
АСПС должна соответствовать требованиям НПБ 58 – 97 и технических условий на
конкретную АСПС, введенных в установленном порядке и согласованных с ГПС.

АСПС должна перейти в
режим «Пожар» в случае превышения в защищаемом помещении (место установки АПИ)
количественного значения контролируемого фактора пожара порога срабатывания
АПИ, входящего в состав АСПС (или запрограммированного порога срабатывания всей
системы для аналоговой АСПС), а также при включении ручного АПИ. АПИ должен
иметь встроенный оптический индикатор красного цвета, индицирующий режим
передачи извещения «Пожар» и возвращающийся в исходное состояние при переходе
АСПС в дежурный режим.

АСПС должна:

·
автоматически
обеспечивать визуальное отображение кодов адресов (далее – номеров) АПИ, от
которых поступило извещение «Пожар». Общее количество отображаемых одновременно
или поочередно номеров АПИ, от которых поступило извещение «Пожар», должно быть
не менее 10;

·
содержать
устройство памяти количества поступивших извещений «Пожар» с возможностью
визуального отображения этой информации;

·
обеспечивать
автоматическую дистанционную проверку работоспособности АПИ с визуальным
отображением номеров отказавших АПИ. Отказом является выход из строя любого
составного элемента электрической схемы АПИ, нарушающий его работоспособность,
или выход из строя шлейфа, нарушающий процесс обмена информацией между АППК и
АПИ. При наличии в АСПС АПИ, совмещающих несколько принципов обнаружения
пожара, допускается проверка работоспособности по любому из его принципов
обнаружения. Интервал времени с момента отказа АПИ до момента появления
информации на ППК об этом событии должен быть не более 2ч;

·
обеспечивать
контактами реле транслирование электрических сигналов «Пожар» и
«Неисправность», а также включение сигнала на запуск УПА;

·
иметь возможность
программирования автоматического включения сигнала на запуск УПА по логике m из n , где m >
2 – количество АПИ, от которых поступили сигналы «Пожар», а n > 3 – количество АПИ в
программируемой группе;

·
иметь возможность
ручного дистанционного включения сигнала пуска УПА;

Общие
указания

Исходными данными для
проектирования являются эскизы  помещений.

В  данном  проекте
выполнена система сигнализации и оповещения о пожаре в помещениях МУК ДК
«Металлург» в г. Каменск-Уральский. Проект автоматической установки
пожарной сигнализации разработан в соответствии с НПБ-88-2001*, НПБ-110-03,
НПБ 104-03, НПБ 105-03,  РД 25.953-90  и РД 78.145-93.

Разработчик проекта ООО
«Спектр» (г. Каменск-Уральский) имеет лицензию на выполнение
проектных работ по средствам обеспечения пожарной безопасности зданий и
сооружений (лицензия № 1/02070 от 03.09.2003 г.), выдана Министерством
Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и
ликвидации последствий стихийных бедствий и действует на территории России до
03.09.2008 г.

Краткая
характеристика объекта

Дворец культуры состоит
из отдельностоящего здания (клуба) с зрительным залом  на 674 места на 1-м
этаже, вспомогательных помещений в цокольном, 2-м и 3-м этажах,  а  также
клубной части (1-й и цокольный этажи) в жилом доме, объединённых переходом с
банкетным залом. Электропроводка и инженерные коммуникации скрытые, имеется
принудительная вентиляция. В большинстве помещений потолки подвесные.

В  соответствии с
требованиями НПБ 110-03 табл. 3, п. 30  помещения дворца должны быть
оборудованы установкой автоматической пожарной сигнализации.

В соответствии с п. 9
табл. 2 НПБ 104-03 данный объект оборудуется системой оповещения о пожаре и
управления эвакуацией людей III типа. Указанный тип требует включения в состав
системы речевого  оповещения и световых  табло «Выход».

Выбор
оборудования

Выбрана адресная система
автоматической пожарной сигнализации на базе интегрированной системы охраны
«Орион» производства НВП «Болид».

В  качестве прибора
приёмно-контрольного для шлейфов пожарной сигнализации (ППКОП) используется
контроллер двухпроводной линии связи «С2000-КДЛ», предназначенный для охраны
объектов от проникновения и пожаров путем контроля состояния адресных зон,
которые могут быть представлены адресными пожарными извещателями и/или
контролируемыми цепями (КЦ) адресных расширителей (АР), управления выходами
адресных сигнально-пусковых блоков, включенных параллельно в двухпроводную
линию связи (ДПЛС), выдачи тревожных извещений при срабатывании извещателей или
нарушении КЦ АР на пульт контроля и управления «С2000» (ПКУ) (версии 1.20 и
выше) или компьютер по интерфейсу RS-485, также для локального управления
собственными адресными зонами и централизованным управлением зонами, входящими
в состав разделов системы.

Для обнаружения очагов
пожара в помещениях, используется извещатель пожарный дымовой
оптико-электронный адресно-аналоговый «ДИП-34А» исп. 01 АЦДР.425232.002-01 ТУ
.Извещатель применяется в системах пожарной сигнализации и предназначен для
обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях
различных зданий и сооружений, путем регистрации отраженного от частиц дыма
оптического излучения и выдачи извещений «Пожар», «Внимание» или «Норма» в
ответ на адресный запрос от пульта контроля и управления (ПКУ) «С2000» или АРМ
«Орион» через контроллер двухпроводной линии «С2000-КДЛ». Кроме того,
извещатель  по запросу пульта сообщает о текущем состоянии, соответствующем
уровню задымленности или запыленности дымовой камеры. На основе этого сообщения
оператор пульта может принимать решение о проведении профилактики или ожидании
сообщения «Внимание» при появлении дыма в начальной стадии пожара. В части
вспомогательных помещений (помещения киномеханика, тех.этаж над зрительным
залом) применены шлейфы с пожарными извещателями ИП 212-45, включенными в общий
шлейф посредством адресного расширителя «С2000-АР8».

Для ручного запуска
системы автоматической пожарной сигнализации используются извещатели пожарные
ручные адресные «ИПР513-3А» АЦДР.425211.002. Электропитание и информационный
обмен извещателя осуществляется по двухпроводной линии связи (ДПЛС) контроллера
«С2000-КДЛ». Извещатель рассчитан на непрерывную круглосуточную работу и
относится к невосстанавливаемым, периодически обслуживаемым изделиям. В
помещении киномеханика установлен ручной пожарный извещатель «ИПР-И».

Питание приборов 12 В
осуществляется от источников бесперебойного питания «Скат 1200Д» с
аккумуляторными батареями, обеспечивающими работу приборов в течение  24 часов
в  «дежурном режиме» и  3 часа в режиме «Тревога» при
отключении основного питания. В ИБП 1GB, 4GB1, 4GB2 также добавляются
дополнительные аккумуляторные отсеки с АКБ — смотри л.л. 2.11,  2.12.

В качестве звуковых
оповещателей используется система речевого оповещения пожарная «РОКОТ» ТУ
4371-031-11858298-04. Система предназначена для трансляции на объектах
различной степени сложности и состоит из прибора управления (модуля речевого
оповещения BIAD) и оповещателей — акустических систем АС-2.

Прибор обеспечивает
автоматический переход на питание от аккумулятора при пропадании напряжения
сети без выдачи ложных сообщений. Система предназначена для установки внутри
охраняемого объекта и рассчитана на круглосуточный режим работы. Система
включается в режим передачи сигналов оповещения по команде от
приемно-контрольного прибора (через «С2000-СП1») при срабатывании
пожарной сигнализации.

Система позволяет:

·      Воспроизводить два
различных речевых сообщения по 8 секунд каждое;

·      Контролировать
работоспособность соединительных линий и АС.

Звуковое давление на
расстоянии 1 м от оповещателя не менее 105 дБ.

В качестве световых табло
направления эвакуации используется оповещатель «Выход» марки «НБО». Напряжение
электропитания оповещателя 12 В. Ток потребления 17 мА.

В соответствии с п.12 НПБ
110-03,  п.13.4 НПБ 88-2001*,  а также на основании  письма № 11 / 8 / 534  ГУ
ГО и ЧС Свердловской области от 28.01.2004 г.  для передачи сигнала на пульт
ЕДДС-01 применена радиоканальная система «ОКО-8-03″(ППКОП2).  Место
установки  антенны МА-1 определить после выполнения замеров КСВ. Аккумуляторные
батареи комплекта «ОКО-8-03» обеспечивают работу прибора в течение
24 часов  в  «дежурном режиме» и  3 часа в режиме «Тревога»
при отключении основного питания.

Основные проектные
решения по защите и

размещению
оборудования

Защите автоматической
пожарной сигнализацией подлежат все помещения, кроме помещений с мокрыми
процессами. Для обнаружения возгорания на ранней стадии пожара применяются
самотестируемые дымовые пожарные извещатели ИП 212-34А.  Количество
автоматических пожарных извещателей определяется необходимостью раннего
обнаружения загорания на контролируемой площади помещения.

В каждом защищаемом
помещении определена установка одного извещателя, не превышая величин,
указанных в таблице № 5 НПБ 88-01*, в соответствии с п. 12.17 НПБ 88-01* об
установке одного извещателя в защищаемом помещении.

По путям эвакуации
установлены автоматические дымовые пожарные извещатели, расстояние между
которыми определено по таблице № 5  в соответствии с НПБ 88-01*.

При визуальном
обнаружении пожара дежурным или обслуживающим персоналом и выдачи сигнала
«ПОЖАР» на ПКП  предусматривается установка ручных пожарных
извещателей ИПР513-3А. Установка предусмотрена по путям эвакуации, на стенах со
свободным доступом к извещателю. Высота установки от уровня чистого пола до
центра извещателя 1,5 м. Расстояние между извещателями не превышает 50 м.

Подключение шлейфов
пожарной сигнализации с дымовыми и ручными пожарными извещателями к приборам
осуществляется кабелем для систем пожарной и охранной сигнализации, не
поддерживающим горения, для адресных систем — КПСВВ. Прокладка кабелей
осуществляется в коробе электротехническом ПВХ, открыто по поверхностям с
креплением  скобами и на стальной проволоке (тросе) за подвесным потолком и на
тех. этаже. Количество пожарных извещателей в одном шлейфе не превышает
допустимого токопотребления, указанного в техническом паспорте на прибор.

Размещение и монтаж
пожарных извещателей должны производиться в соответствии с проектом,
требованиями норм и инструкциями на оборудование.

Прибор «С-2000»
размещается на стене поста охраны в удобном для визуального контроля и
пользования месте, но с учетом п. 12 НПБ 88-01*, этажные приборы
устанавливаются в недоступных для посторонних местах.

Программирование приборов
и датчиков осуществить с помощью программы pprog.exe.

Предусмотрено
формирование команд управления на:

—      отключение
общеобменной вентиляции;

—      систему оповещения
III-го типа;

—      вывод сигналов о
срабатывании пожарной сигнализации на ЕДДС («01»)

Монтаж
электрооборудования и проводов

Монтаж технических
средств следует производить в строгом соответствии с проектом. Все отступления
от проектного решения должны быть согласованны с проектной организацией и
органами надзора в письменном виде, с обоснованным расчетом, подтверждающим
надежность противопожарной защиты помещения по этим отступлениям от проекта.

Монтажная организация
должна перед работами ознакомиться с проектом и изучить применяемое
оборудование.

Оборудование допускается
к установке и монтажу после проведения входного контроля с составлением акта по
установленной форме.

Монтаж оборудования
производится после готовности и приемки здания под монтаж и акта строительной
готовности в соответствии с требованием с СНиП 3.01.01-85 «Организация
строительного производства».

Монтаж необходимо
осуществлять в определенной последовательности:

— проверка наличия
закладных устройств, отверстий на сквозной проход провода;

— произвести разметку
трасс;

— осуществить крепление
коробов, кабель-каналов и труб ПВХ в указанных местах;

— произвести монтаж
проводов;

— произвести установку
извещателей (дымовые закрыть пакетами от запыления на время монтажных работ);

— произвести установку
приемно-контрольного прибора (ПКП), этажных шкафов с приборами  и источников
питания;

— по очереди подключать
шлейфы сигнализации при появлении сигнала  «Неисправности» на ПКП по ШС
устранить эти неисправности устранение неисправностей и прозвон — измерение
постоянным током сопротивления проводов шлейфов сигнализации производить в
соответствии с руководством по эксплуатации на извещатель ДИП -34А

— провести индивидуальные
испытания прибора, включив по очереди все извещатели по ШС;

— проверить работу
выходных реле.

Этап комплексного
опробования осуществляется после окончания всех монтажных работ и
индивидуальных испытаний. В очередности:

— проверить
работоспособность всех управляемых устройств;

— подключить кабели
внешнего управления;

— вывести все установки в
рабочие режимы;

— произвести комплексное
опробование установок.

К монтажу и обслуживанию
системы допускаются лица, прошедшие инструктаж по технике безопасности.
Прохождение инструктажа отмечается в журнале.

При производстве
монтажных работ соблюдать требования СНиП 12-03-2001 и СНиП 12-04-2002. »Охрана
труда в строительстве», »Правила эксплуатации установок потребителей»,
»Правила техники безопасности при эксплуатации электроустановок потребителей
Госэнергонадзора ».

При производстве
строительно-монтажных работ рабочие места монтажников должны быть оборудованы
приспособлениями, обеспечивающими безопасность производства работ.

При работе с
электроустановками вывешивать предупредительные плакаты. Электромонтажные
работы в действующих установках производить только после снятия напряжения.

Пусконаладочные работы
следует проводить в соответствии с требованиями СНиП 3.05.06.

Электропитание

Электропитание 220 В
приборов выполняется через автоматы однополюсные QF в соответствии с НПБ 88-01*
и «Правилами устройства электроустановок» (ПУЭ) по первой категории
надежности электроснабжения. Основное питание осуществляется от сети
переменного тока напряжением 220В, частотой 50Гц:

— в клубной части жилого
дома от фид. 7  РП №4 в электрощитовой;

— в основном здании от
резервного фидера пан. 1 ГРЩ.

Резервное питание
осуществляется от АКБ ИБП «СКАТ -1200Д» и модулей речевого оповещения
«Рокот».

Цепи питания 220 В
монтировать кабелем ВВГнг 3х1,5. Подключение выполняется Заказчиком.

Заземление

Элементы
электротехнического оборудования автоматической установки пожарной сигнализации
должны удовлетворять требованиям  ГОСТ 12.2.007.0

Заземлению (занулению)
подлежат все металлические части электрооборудования, нормально не находящиеся
под напряжением, но которые могут оказаться под ним, вследствие нарушения
изоляции. Потенциалы должны быть уравновешены.

Защитное заземление
(зануление) необходимо выполнить в соответствии с «Правилами устройства
электроустановок» (ПУЭ, издание 7, глава 1.7), СНиП 3.05.06-85
«Электротехнические устройства», требованиями ГОСТ 12.1.030-81 и
технической документацией заводов изготовителей комплектующих изделий.

Сопротивление
заземляющего устройства  должно быть не более 4 Ом.

Последнее обеспечивается
Заказчиком.

Квалификационный состав
лиц по монтажу, техническому обслуживанию и эксплуатации.

Монтажные работы должны
выполняться специализированной организацией имеющей квалифицированных
специалистов и необходимые лицензии на данные виды работ, при строительной
готовности объекта, в строгом соответствии с действующими нормами и правилами
на монтаж, испытания и сдачу в эксплуатацию установок пожарной сигнализации РД
78.145-93.

Монтажно-наладочные
работы начинать после выполнения мероприятий по охране труда согласно СНиП
12-03-2001 и СНиП 12-04-2002.

Нормативы численности
персонала учитывают выполнение работ по техническому обслуживанию и плановому
техническому ремонту установок противопожарной защиты предприятием,
эксплуатирующим эти установки.

Проведение указанных
видов работ с целью обеспечения надёжной и безотказной работы системы
противопожарной защиты на объекте осуществляют электромонтеры 4-го разряда 2
человека.

Мероприятия
по охране труда и технике безопасности

К обслуживанию установки
допускаются лица, прошедшие инструктаж по технике безопасности с отметкой в
журнале. Электромонтеры должны быть обеспечены защитными средствами прошедшими
соответствующие лабораторные испытания.

Монтажные и ремонтные
работы должны производиться при снятом напряжении, в соответствии с РД
78.145-93, РД 25.964-90.

При работе с
электроинструментом необходимо обеспечить выполнение требований ГОСТ
12.2.013-87.

Техническое
обслуживание и содержание системы

Основным назначением
технического обслуживания установки является поддержание её в исправном
состоянии и применение мер на предупреждение неисправностей и преждевременного
выхода из строя её составляющих.

Результатом технического
обслуживания является надежная способность обнаружить пожар на начальной стадии
возгорания и произвести запуск системы. Автоматической пожарной сигнализации.
Структура технического обслуживания включает в себя следующие виды работ:

1.    Техническое
обслуживание — к техническому обслуживанию относится наблюдение за плановой
работой установки, устранение дефектов, настройка и апробирование.

2.    Плановый текущий
ремонт входит замена или ремонт проводов и кабельных сооружений. Проводятся
замеры и испытания оборудования.

3.    Капитальный ремонт
кроме работ по текущему ремонту входит замена изношенных элементов установки и
улучшение эксплуатационных возможностей оборудования.

При проведении работ по
ТО следует руководствоваться вышеописанными требованиями и инструкциями.

Рабочий  проект
разработан  в  соответствии  с  действующими нормами правилами, инструкциями и
государственными стандартами, предусматривает мероприятия, обеспечивающие
взрывопожарную безопасность при соблюдении правил безопасности  производства
работ и эксплуатации зданий и инженерных сооружений.

Заключение

Наличие противопожарной
сигнализации, средств раннего оповещения о возгорании и всевозможных типов
извещателей на предприятии обуславливается тем, что в ежедневном рабочем
процессе предприятий используются все новые и новые виды горючих материалов и
пожароопасных средств. Как известно из практики, случаи самовозгорания довольно
нередки в наше время ввиду того, что складские хозяйства не учитывают некоторые
типы и характеристики предметов, хранящихся на складах. Результатом преступной
халатности могут стать многомиллионные ущербы и человеческие жизни. Средства
противопожарной безопасности, включающие в себя все вышеперечисленные приборы,
устройства и прочее помогут предотвратить катастрофу.

СПИСОК ЛИТЕРАТУРЫ:

1. Акимов Н. А.

Монтаж, техническая
эксплуатация и ремонт электрического и электромеханического оборудования:
учебное пособие для среднего профессионального образования, 2004 – 296с.

2.   Атабеков В. Б.

Ремонт
электрооборудования промышленных предприятий. Издание  3-е переработанное и
дополненное. Учебник для профессионально-технических учебных заведений. М.,
Высшая школа, 1974 – 296с.

3.  Кузнецов М. И.

Основы электротехники.
Учебное пособие. Издание 10-е переработанное. «Высшая школа», 1970 – 368 с.

4.  Трунковский Л. Е.

Обслуживание
электрооборудования промышленных предприятий. Учебник для
профессионально-технических училищ 2-е издание – М: «Высшая школа», 1979 –
272с.


ПРИЛОЖЕНИЕ

ИНСТРУКЦИЯ

по охране труда для электромонтера
ОПС

ИОТ – 03 – 2007

1.
ОБЩИЕ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

1.1.
К работам по
ремонту и обслуживанию электрооборудования допускаются лица, не моложе 18 лет,
прошедшие медицинское освидетельствование, не имеющие противопоказаний по
выполняемой работе.

1.2.
Перед допуском к
самостоятельной работе электромонтер должен пройти вводный инструктаж на
рабочем месте, стажировку (обучение) под руководством опытного работника от 2
до 14 смен, проверку знаний норм, Правил, настоящей инструкции, получивший
удостоверение по электробезопасности установленной формы. Во время работы
удостоверение всегда должно находиться при себе.

1.3.
Периодическая
проверка знаний ПОТ РМ, ПТЭЭСиС, ППБ проводится 1 раз в 12 месяцев. Повторный
инструктаж проводится 1 раз в 3 месяца.

1.4.
Ежеквартально
электромонтер принимает участие в противоаварийной и 1 раз в 6 месяцев
противопожарной тренировке.

1.5.
Необходимо понимать,
что после исчезновения напряжения в ЭУ оно может быть подано без
предупреждения.

1.6.
Работы по
монтажу, ремонту и обслуживанию электрооборудования проводятся по наряду, в
порядке текущей эксплуатации.

1.7.
К работе на
высоте допускаются электромонтеры, имеющие специальный допуск.

1.8.
Работникам
необходимо ознакомиться и соблюдать правила внутреннего трудового распорядка.

1.9.
 Время труда и
отдыха установлено Трудовым кодексом РФ.

1.10. Электромонтер обязан носить выданную
спецодежду, спецобувь и средства индивидуальной защиты.

1.11. Соблюдать порядок на рабочих местах.

1.12. О случаях травмирования работником и
неисправности оборудования, приспособлений и инструмента необходимо сообщать
непосредственному руководителю.

1.13. В случае получения травмы самим или
товарищем по бригаде оказать первую доврачебную помощь и обратиться за помощью
в случае необходимости в лечебное профилактическое учреждение.

1.14. Электромонтер должен соблюдать
правила личной гигиены, не принимать пищи, не пить на рабочем месте.

1.15. За нарушение или неисполнение
требований настоящей инструкции и других инструкций работник несет
ответственность дисциплинарную, материальную и уголовную.

2.
ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ ПЕРЕД НАЧАЛОМ РАБОТЫ

2.1.
Получить
распоряжение, устное задание и инструктаж по выполнению работы.

2.2.
Проверить
укомплектованность инструментом, защитными средствами, соответствие характеру и
месту выполняемой работы, их неисправность.

2.3.
Выполнять
технические мероприятия согласно ПОТ РМ.

2.4.
Ознакомиться по
схеме с состоянием и режимом работы электрооборудования.

2.5.
Получить сведения
об изменениях в схеме сборок.

2.6.
На рабочих
местах, подготовленных для работ, соблюдать чистоту, убрать лишний инструмент и
приспособления.

3.
ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ

3.1.
Выполнять
технические мероприятия в полном объеме.

3.2.
Рабочим,
производящим работы в ЭУ, необходимо твердо знать меры безопасности при
выполнении работы и технические инструкции, указывающие методику выполняемых
работ.

3.3.
Во время работы
необходимо выполнять указания по безопасному ведению работы, полученные при
допуске и в процессе ее выполнения.

3.4.
Не находиться без
производственной необходимости вблизи токоведущих частей.

3.5.
Необходимо
выполнять только порученную работу при условии, что известны способы
безопасного ее выполнения. В спорных случаях получить разъяснения от работника,
выдающего задания. При получении задания на незнакомую работу нужно пройти
дополнительный инструктаж о безопасных приемах ее выполнения. Следует
отказаться выполнять распоряжения, если их выполнение может быть опасным для
себя и окружающих.

3.6.
Работы в ЭУ до
1000 В расположенных в помещениях, кроме особо опасных, в отношении поражения
людей электрическим током, работник, имеющий гр. III по ЭБ и право быть производителем работ может
работать единолично. Измерять сопротивление изоляции мегаомметром может
единолично работник, имеющий гр. III по
ЭБ.

3.7.
Производитель
работ должен вести надзор за соблюдением бригадой требований безопасности в
процессе работы и находиться по возможности на том участке, где выполняется
наиболее опасная работа.

3.8.
Прикасаться к
оборудованию, находящемуся под напряжением, можно только с применением
электрозащитных средств.

3.9.
В
электроустановках (ЭУ) работать с электроизмерительными клещами можно одному
работнику с гр. III по ЭБ без
применения диэлектрических перчаток.

3.10. При работах на трансформаторах тока
или в цепях, подключенных к их вторичным обмоткам нужно соблюдать следующие
меры
безопасности:


— зажимы вторичных
обмоток до подключения к ним проводов должны быть замкнуты
накоротко;


 — цепи, подключенные к
вторичным обмоткам, должны быть постоянно     замкнуты. При необходимости
разрыва этих цепей они должны быть предварительно замкнуты перемычкой
установленной до предполагаемого места разрыва (считая от трансформаторов).
Устанавливая перемычку, следует применять инструмент с изолирующими рукоятками.

3.11.
В помещениях с действующим электрооборудованием, колодцах, траншеях, подвалах
необходимо пользоваться защитной каской.

3.12.
При недостаточности освещенности рабочей зоны следует применять дополнительное
местное освещение.

3.13.
При установке и снятии предохранителей под напряжением необходимо защищать
очками глаза или щитком лицо.

3.14.
При работе необходимо пользоваться исправными средствами защиты, инструментами,
приспособлениями, приборами, испытательными устройствами и применять их по
назначению.

3.15.
При обнаружении непригодности средств защиты необходимо их изъять из
употребления и поставить об этом в известность своего руководителя.

3.16.
Установленные на рабочих местах заземления, плакаты и ограждения необходимо
сохранять в процессе работы на местах их установки.

3.17.
Средства защиты из резины, в процессе работ, должны быть защищены от
воздействия масел, бензина, а также прямого воздействия солнечных лучей и
теплоизлучения нагревательных приборов.

3.18.
Электрозащитными средствами необходимо пользоваться в ЭУ напряжением не выше
того, на которое они рассчитаны и с не истекшим сроком следующего испытания.

3.19.
С рабочего места должно быть убрано все, что может помешать работе.

3.20.
Нельзя работать на скользком полу; необходимо принять меры, чтобы исключить
скольжение.

3.21.
Необходимо постоянно следить за надежностью присоединения и исправностью
заземляющих устройств.

4.
ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ В АВАРИЙНОЙ СИТУАЦИИ

4.1.
В случае
возникновения условий, опасных для продолжения работы, необходимо немедленно с
бригадой покинуть рабочее место.

4.2.
При явной
опасности для жизни людей  или сохранности оборудования следует в соответствии
с местными инструкциями выполнять необходимые в этом случае отключения
оборудования.

4.3.
При внезапном
исчезновении электрического освещения, передвигаться в темноте необходимо
осторожно.

4.4.
О замеченном
загорании на объекте необходимо сообщить диспетчеру и приступить к тушению
пожара имеющимися средствами пожаротушения, соблюдая меры безопасности. С места
пожара необходимо удалить посторонних людей. Пламя следует тушить
углекислотными огнетушителями, асбестовыми покрывалами, песком.

4.5.
При несчастном
случае, для освобождения пострадавшего от действия эл. тока напряжение должно
быть снято немедленно без предварительного разрешения.

5.
ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ ПОСЛЕ ОКОНЧАНИЯ РАБОТ

5.2.
Убрать весь
инструмент.

5.3.
Производитель
работ удаляет бригаду с рабочего места, осматривает его.

5.4.
Полное окончание
работ регистрируется в журнале учета работ по распоряжениям.

5.5.
После возвращения
на участок руки и лицо вымыть теплой водой с мылом или принять душ.

5.6.
Лица, виновные в
нарушении настоящей инструкции, правил охраны труда привлекаются к
дисциплинарной, материальной и уголовной ответственности в соответствии с
действующим законодательством, правилами внутреннего трудового распорядка,
коллективного договора.

Курсовая работа: Пожарная сигнализация

Содержание

Условные обозначения, термины и определения. 3

1. Общие положения. 5

2. Характеристика объекта. 6

3. Анализ возможных технических решений по оборудованию объекта заданной системой технических средств защиты… 17

3.1 Адресная пожaрнaя сигнaлизация. 18

3.2 Адресно-аналоговая пожaрнaя сигнaлизация. 18

3.3 Системы оповещения о пожаре и управления эвакуацией. 19

4. Основные технические решения. 24

5. Организация и производство стороительно-монтажных и пусконаладочных работ. 27

6. Электропитание и заземление оборудования. 29

6.1 Расчет энергопотребления. 30

7. Охрана труда и техника безопасности. 32

7.1 Производственная санитария. 32

7.1.1 Излучение. 32

7.1.2 Метеорологические условия. 34

7.1.3 Вентиляция. 34

7.1.4 Производственное освещение. 35

7.2 Техника безопасности. 36

7.2.1 Электрический ток. 36

7.2.2 Статическое электричество. 37

7.2.3 Расчет величины тока, проходящего через тело человека. 37

7.3 Пожарная безопасность. 39

8. Экономеческая эффективность применения системы защиты… 41

8.1 Проект организации строительства. 42

8.2 Технико-экономические показатели. 44

8.3 Экономическое обоснование. 44

Заключение. 47

Список использованных источников. 50

Условные обозначения, термины и определения

В соответствии с действующей нормативной документацией условные графические обозначения приводятся на листе «Общие данные» включенного в графическую часть дипломного проекта. Основные термины и определения по СНБ

Автоматический пожарный извещатель — пожарный извещатель, реагирующий на факторы, сопутствующие пожару.

Безопасность предприятия — это состояние защищенности материальных ценностей и информационных ресурсов, штатного персонала и посетителей предприятия от внутренних и внешних угроз, а совокупность мер, направленных на реализацию такого состояния, называют системой безопасности предприятия.

Дымовой пожарный извещатель — автоматический пожарный извещатель, реагирующий на аэрозольные продукты горения.

Пожарная безопасность — состояние объекта, при котором с регламентируемой вероятностью исключается возможность возникновения и развития пожара, а также обеспечивается защита людей и материальных ценностей от воздействия его опасных факторов.

Пожарный извещатель — устройство для формирования сигнала о пожаре.

Прибор приемно-контрольный охранно-пожарный — составная часть установки пожарной сигнализации для приема информации от пожарных извещателей, выработки сигнала о возникновении пожара или неисправности установки и для дальнейшей передачи и выдачи команд на другие устройства.

Приемно-контрольное оборудование – оборудование, обеспечивающие питание и прием сигналов от подключенных к нему пожарных извещателей, оповещателей, формирование сигналов о пожаре, режимах работы системы, при необходимости, выдачу сигналов на управление техническими средствами противопожарной защиты, технологическим, электротехническим и другим оборудованием, индикацию, сбор, регистрацию и передачу в пункт наблюдения указанной информации.

Ручной пожарный извещатель — пожарный извещатель с ручным способом приведения в действие.

Система пожарной сигнализации — совокупность технических средств, предназначенных для обнаружения факторов пожара, формирования, сбора, обработки, регистрации и передачи в заданном виде сигналов о пожаре, режимах работы системы, другой информации и, при необходимости, выдачи сигналов на управление техническими средствами противопожарной защиты, технологическим, электротехническим и другим оборудованием.

Шлейф СПС — электрическая цепь, соединяющая выходные цепи ПИ, включающая в себя вспомогательные элементы и соединительные линии и предназначенная для передачи на ПКО сигналов, а в некоторых случаях и для подачи электропитания на ПИ.

Сокращения используемые в дипломном проекте:

АПИ – Автоматический пожарный извещатель;

ДПИ – Дымовой пожарный извещатель;

ПИ – Пожарный извещатель;

ППКОП – Прибор приемно-контрольный охранно-пожарный

ПКО – Приемно-контрольное оборудование

ИПР – Ручной пожарный извещатель

СПС – Система пожарной сигнализации

1. Общие положения

Дипломный проект “Система пожарной сигнализации и оповещения о пожаре детского учреждения с группой круглосуточного содержания” разработан на основании задания к курсовому проекту. Срок проектирования с 22.06. 2007 по 25.12. 2007 гг.

Исходные данные для проектирования:

техническое задание на проектирование.

При проектировании были использованы следующие основные нормативные документы:

РД 28/3.009–2001 Технические средства и системы охраны. Обозначения условные графические.

РД 5.952-90 Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Порядок разработки задания на проектирование на проектирование.

СНБ 2.02.05-04 Пожарная автоматика.

СНБ 2.02.02-01 Эвакуация людей из зданий и помещений

НПБ 15-2004 Область применения автоматических систем пожарной

сигнализации и установок пожаротушения

НПБ 5-2000 Категорирование помещений, зданий и наружных установок по пожарной и взрывопожарной опасности

СНиП 21.01-97 Пожарная безопасность зданий и сооружений.

СНБ 1.02.06-98 Порядок определения стоимости проектной документации в строительстве.

ТКП 45-2.02-22-2006 Здания и сооружения. Эвакуационные пути и выходы. Правила проектирования.

Сборники цен на проектные работы для строительства.

2. Характеристика объекта

Объект «Двухэтажный детский сад» на 330 мест представляет собой отдельное железобетонное здание, состоящее из 105 помещений (73 на первом этаже и 32 – на втором).

На первом этаже расположены:

Спальная. Вход осуществляется через помещение групповая(2) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания. Имеется 3 оконных проема. Площадь помещения равна 36,6 м2.

Групповая. Вход осуществляется через раздевалку(5), а также через двухстворчатую наружную дверь. Помещение освещается при помощи ламп накаливания. Имеется 3 оконных проема. Площадь помещения равна 61,1 м2.

Моечная. Вход осуществляется через помещение 2(Групповая) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания.

Сан. узел.

Раздевалка. Вход осуществляется через помещение групповая(2) через одностворчатую дверь, либо через лестничную клетку(11). Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 14,6 м2.

Тамбур. Задняя сторона здания. Площадь – 1,9м2.

Тамбур. Задняя сторона здания. Площадь – 2,1м2.

Коридор. Имеет выход в помещения №5,

6. Площадь коридора составляет 2,2 м2.

Коридор. Имеет выход в помещения №7, 10, 15. Площадь коридора составляет 2,8 м2.

Кладовая сан. техники. Вход осуществляется через коридор(9) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания. Площадь помещения равна 12,5 м2.

Лестничная клетка. Проход не лестничную клетку осуществляется через коридор(16) и раздевалку(5). Освещение помещения осуществляется при помощи люминесцентных ламп.

Тамбур. Задняя сторона здания. Площадь – 4,2м2.

Кабинет. Вход – из коридора(16), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконный проем. Площадь помещения – 11,0 м2.

Кабинет заведующей. Вход – из коридора(16), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконный проем. Площадь помещения – 12,6 м2.

Кухня. Вход осуществляется через коридоры(16,9) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 3 оконных проема. Площадь помещения равна 52,1 м2.

Коридор. Вход – с лестничных клеток (помещения 11,36) Имеет выход в помещения №15, 19,21,29,4,35,13,14,18,22,24,23. Площадь коридора составляет 37,1 м2.

Эл. щитовая. Вход осуществляется через помещение Коридор(43) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания. Площадь помещения равна 6,3 м2.

Кладовая с/х продукции. Вход осуществляется через коридор(16) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания. Площадь помещения равна 21,7 м2.

Коридор. Имеет выход в помещения №20,38, а также в коридор(16). Площадь коридора составляет 1,5 м2.

Тамбур. Задняя сторона здания. Площадь – 1,6м2.

Кабинет завхоза. Вход – из коридора(16), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконный проем. Площадь помещения – 9,6 м2.

Гладильная. Вход осуществляется через коридор(16) и прачечной(23) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконных проема. Площадь помещения равна 14,0 м2.

Прачечная. Вход осуществляется через помещение коридоры(16,24) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 16,0 м2.

Коридор. Имеет выход в коридор(16) и прачечную(23). Площадь коридора составляет 2,6 м2.

Кабинет. Вход – из коридора(29), освещается люминесцентными лампами. Площадь помещения – 7,0 м2.

Кабинет. Вход – из коридора(29), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконных проема. Площадь помещения – 5,8 м2.

Кабинет. Вход – из коридора(29), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконных проема. Площадь помещения – 5,8 м2.

Кабинет. Вход – из коридора(29), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконных проема. Площадь помещения – 5,8 м2.

Коридор. Имеет выход в помещения №25,26,27,28, а также через двухстворчатую дверь в коридор(30). Площадь коридора составляет 14,9 м2.

Коридор. Имеет выход в коридор(29) и тамбур(31). Площадь коридора составляет 2,4 м2.

Тамбур. Задняя сторона здания. Площадь – 2,0м2.

Тамбур. Задняя сторона здания. Площадь – 1,5м2.

Коридор. Имеет выход в тамбур(32) и раздевалку(34). Площадь коридора составляет 1,8 м2.

Раздевалка. Вход осуществляется через коридор(33), лестничную клетку(36), а также через групповую(39). Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 9,5 м2.

Коридор. Имеет выход на лестничную клетку(36), раздевалку(34), а также групповую(39). Площадь коридора составляет 13,3 м2.

Лестничная клетка. Проход не лестничную клетку осуществляется через коридоры(16,35) и тамбур(37). Освещение помещения осуществляется при помощи люминесцентных ламп.

Тамбур. Задняя сторона здания. Площадь – 4,2м2.

Моечная. Вход осуществляется через кухню(15) и коридор(19) через одностворчатые двери. Имеется 1 оконный проем. Помещение освещается при помощи ламп накаливания. Площадь – 10,5м2.

Групповая. Вход осуществляется через коридор(35), а также через двухстворчатую наружную дверь. Помещение освещается при помощи ламп накаливания. Имеется 3 оконных проема. Площадь помещения равна 52,8 м2.

Спальная. Вход – из групповой(39), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 3 оконных проема. Площадь помещения – 37,8 м2.

Бельевая. Вход осуществляется через техподполье (66) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Площадь помещения – 16,5 м2.

Кладовая инвентаря. Вход осуществляется через техподполье (66) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания. Площадь помещения равна 6,8 м2.

Коридор. Имеет выход в помещения №17,45,44,46,59. Площадь коридора составляет 46,1 м2.

Кладовая дежурного. Вход осуществляется через помещение коридора(43) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания. Площадь помещения равна 11,0 м2.

Кабинет. Вход – из коридора(43), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконных проема. Площадь помещения – 11,5 м2.

Музыкальный зал. Вход в помещение из коридора(43). Общая площадь составляет 103,2 м2.

Кладовая тех. персонала. Вход осуществляется через помещение музыкальный зал (46) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания. Площадь помещения равна 3,2 м2.

Кладовая тех. персонала. Вход осуществляется через помещение Коридор (59) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания. Площадь помещения равна 3,8 м2.

Кладовая тех. персонала. Вход осуществляется через помещение Коридор (59) через одностворчатую дверь. Помещение освещается при помощи ламп накаливания. Площадь помещения равна 8,8 м2.

Тамбур. Задняя сторона здания. Площадь – 3,8м2.

Лестничная клетка. Проход не лестничную клетку осуществляется через коридор (73). Освещение помещения осуществляется при помощи люминесцентных ламп.

Раздевалка. Вход осуществляется через коридор (73), а также через групповую(53). Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 19,0 м2.

Групповая. Вход осуществляется через раздевалку (52), а также через двухстворчатую наружную дверь. Помещение освещается при помощи ламп накаливания. Имеется 3 оконных проема. Площадь помещения равна 49,3 м2.

Спальная. Вход – из групповой (53), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконный проем. Площадь помещения – 50,2 м2.

Спальная. Вход – из групповой (56), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 2 оконных проема. Площадь помещения – 53,3 м2.

Групповая. Вход осуществляется через раздевалку (57). Помещение освещается при помощи ламп накаливания. Имеется 3 оконных проема. Площадь помещения равна 50,4 м2.

Раздевалка. Вход осуществляется через коридоры (73,58), а также через групповую (56) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Площадь помещения равна 20,0 м2.

Коридор. Имеет выход в раздевалку (57) и тамбур (63). Площадь коридора составляет 1,7 м2.

Коридор. Имеет выход в помещения №48,49,73,43. Площадь коридора составляет 7,7 м2.

Бельевая. Вход осуществляется снаружи здания через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Площадь помещения – 2,4 м2.

Коридор. Имеет выход в помещения №62,72. Площадь коридора составляет 2,1 м2.

Тамбур. Передняя сторона здания. Площадь – 2,0м2.

Тамбур. Передняя сторона здания. Площадь – 2,7м2.

Лестничная клетка. Проход не лестничную клетку осуществляется через раздевалки (67,72), коридор (59), а также через тамбур (65). Освещение помещения осуществляется при помощи люминесцентных ламп.

Тамбур. Задняя сторона здания. Площадь – 3,8м2.

Тех. подполье.

Раздевалка. Вход осуществляется через лестничную клетку (64) и групповую (68) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 17,9 м2.

Групповая. Вход осуществляется через раздевалку (67), а также через двухстворчатую наружную дверь. Помещение освещается при помощи ламп накаливания. Имеется 4 оконных проема. Площадь помещения равна 45,4 м2.

Спальная. Вход – из групповой (68), освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконный проем. Площадь помещения – 48,4 м2.

Спальная. Вход – из групповой (71), а также через двухстворчатые двери наружу здания, освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 2 оконных проема. Площадь помещения – 49,6 м2.

Групповая. Вход осуществляется через раздевалку (72), а также через двухстворчатую дверь спального помещения (70). Помещение освещается при помощи ламп накаливания. Имеется 2 оконных проема. Площадь помещения равна 48,2 м2.

Раздевалка. Вход осуществляется через коридор (61), лестничную клетку (64) и групповую (71) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 22,3 м2.

Коридор. Вход – с лестничной клетки (помещение 51). Имеет выход в помещения №52,59. Площадь коридора составляет 4,9 м2.

На втором этаже расположены:

Спальная. Вход – осуществляется через групповую (7). Освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконный проем. Площадь помещения – 52,1 м2.

Спальная. Вход – осуществляется через групповую (5), а также через двухстворчатые двери наружу здания. Освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 3 оконных проема. Площадь помещения – 48,4 м2.

Раздевалка. Вход осуществляется через лестничную клетку (8) и групповую (5) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 24,2 м2.

Сан. узел;

Групповая. Вход осуществляется через раздевалку (3), а также через спальную (1). Помещение освещается при помощи ламп накаливания. Имеется 3 оконных проема. Площадь помещения равна 48,8 м2.

Сан. узел;

Групповая. Вход осуществляется через раздевалку (3), а также через двухстворчатую дверь наружу здания. Помещение освещается при помощи ламп накаливания. Имеется 4 оконных проема. Площадь помещения равна 45,4 м2.

Лестничная клетка. Проход не лестничную клетку осуществляется через раздевалки (3,9). Освещение помещения осуществляется при помощи люминесцентных ламп.

Раздевалка. Вход осуществляется через лестничную клетку (8) и групповую (7) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 18,6 м2.

Раздевалка. Вход осуществляется через лестничную клетку (16) и групповую (13) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 19,8 м2.

Спальная. Вход – осуществляется через групповую (14). Освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 1 оконный проем. Площадь помещения – 51,5 м2.

Спальная. Вход – осуществляется через групповую (13), а также через двухстворчатые двери наружу здания. Освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 3 оконных проема. Площадь помещения – 48,7 м2.

Групповая. Вход осуществляется через раздевалку (10), а также через спальную (12). Помещение освещается при помощи ламп накаливания. Имеется 3 оконных проема. Площадь помещения равна 47,7 м2.

Групповая. Вход осуществляется через раздевалку (15), а также через двухстворчатую дверь наружу здания. Помещение освещается при помощи ламп накаливания. Имеется 4 оконных проема. Площадь помещения равна 42,8 м2.

Раздевалка. Вход осуществляется через лестничную клетку (16) и групповую (14) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 16,7 м2.

Лестничная клетка. Проход не лестничную клетку осуществляется через раздевалки (10,15). Освещение помещения осуществляется при помощи люминесцентных ламп.

Лестничная клетка. Проход не лестничную клетку осуществляется через раздевалки (20,23). Освещение помещения осуществляется при помощи люминесцентных ламп.

Групповая. Вход осуществляется через раздевалку (20), а также через двухстворчатую дверь наружу здания. Помещение освещается при помощи ламп накаливания. Имеется 4 оконных проема. Площадь помещения равна 51,9 м2.

Спальная. Вход – осуществляется через групповую (18). Освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 3 оконных проема. Площадь помещения – 34,8 м2.

Раздевалка. Вход осуществляется через лестничную клетку (17) и групповую (18) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 15,3 м2.

Спальная. Вход – осуществляется через групповую (22). Освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 2 оконных проема. Площадь помещения – 34,8 м2.

Групповая. Вход осуществляется через раздевалку (23), а также через одностворчатую дверь наружу здания. Помещение освещается при помощи ламп накаливания. Имеется 3 оконных проема. Площадь помещения равна 48,8 м2.

Раздевалка. Вход осуществляется через лестничную клетку (17) и групповую (22) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 16,8 м2.

Спальная. Вход – осуществляется через групповую (25). Освещается естественным освещением в светлое время суток и люминесцентными лампами. Имеется 2 оконных проема. Площадь помещения – 34,8 м2.

Групповая. Вход осуществляется через раздевалку (26), а также через двухстворчатую дверь наружу здания. Помещение освещается при помощи ламп накаливания. Имеется 4 оконных проема. Площадь помещения равна 47,0 м2.

Раздевалка. Вход осуществляется через лестничную клетку (29) и групповую (25) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 13,8 м2.

Раздевалка. Вход осуществляется через лестничную клетку (29) и групповую (32) через одностворчатые двери. Помещение освещается при помощи ламп накаливания. Имеется 1 оконный проем. Площадь помещения равна 15,9 м2.

Моечная.

Лестничная клетка. Проход не лестничную клетку осуществляется через раздевалки (26,27). Освещение помещения осуществляется при помощи люминесцентных ламп.

Моечная.

Моечная.

Групповая. Вход осуществляется через раздевалку (27), а также через двухстворчатую дверь наружу здания. Помещение освещается при помощи ламп накаливания. Имеется 4 оконных проема. Площадь помещения равна 51,6 м2.

Оборудованию средствами пожарной сигнализации подлежат все вышеперечисленные помещения за исключением сан. узлов, тамбуров, лестничных клеток.

Доступ в здание осуществляется через 2 главных входа расположенных с фасада здания, а также через 7 выходов расположенных в тыловой части здания. Выход из здания осуществляется через «тамбуры» 12, 6, 7, 31, 32, 37, 50, 65, а также через 4-е пожарных выхода из «групповых» 2, 39, 53, 68 и 2-х «спальных» 55,70.

Объект предназначен для круглосуточного нахождения на нем детей в возрасте до 6 лет. На объекте предусмотрен пост охраны с круглосуточным пребыванием дежурного. Стены периметра объекта – капитальные; решетки на окнах отсутствуют; общая площадь помещений составляет 1200м2; во всех помещениях высота потолков – 255 см; отопление водяное с радиаторами, расположенными под каждым окном; объект телефонизирован.

Проход на второй этаж осуществляется через лестничные клетки 11, 36, 51 и 64.

Защищаемые зоны помещений по классификации ПУЭ относятся к классам П-11А.

Режим работы персонала детского сада приведен в таблице 1.

Таблица 1– Режим работы персонала детского сада

Сотрудник	Смена	Время работы
Воспитатель	первая	7.00 – 18.30
вторая	18.30 – 7.00
Помощник воспитателя	первая	7.00 – 18.30
вторая	18.30 – 7.00
Обслуживающий персонал	7.00 – 8.00
Служба безопасности	первая	8.00 – 19.00
вторая	19.00 – 8.00
Мед. персонал	7.30 – 18.00

3. Анализ возможных технических решений по оборудованию объекта заданной системой технических средств защиты

На любом объекте существует угроза нанесения ущерба имуществу и здоровью людей при возникновении неконтролируемого возгорания или пожара. Единственный способ свести в этом случае возможные потери к минимуму — это построить эффективную систему обнаружения и ликвидации возгорания. Основным способом решения этой проблемы является установка системы пожарной сигнализации, которая предназначается для обнаружения очагов возгорания и управления системами оповещения людей о пожаре, установками автоматического пожаротушения, а также технологическим оборудованием.

Система пожарной сигнализации — это совокупность совместно действующих средств пожарной сигнализации, установленных на защищаемом объекте, для обнаружения пожара, обработки, представления в заданном виде извещения о пожаре на этом объекте, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и технических устройств.

В настоящее время можно выделить три основных типа пожарной сигнализации:

Традиционная пороговая (неадресная) пожaрнaя сигнaлизация.

Традиционные пороговые (неадресные) ПС представляют собой систему с лучевой архитектурой, в которой приемно-контрольный прибор определяет зону возникновения тревожного извещения в пределах шлейфа. В шлейф пожарной сигнализации такого типа включаются обычные пороговые (активные, пассивные) датчики. При срабатывании датчика его номер и помещение на станции не указываются, инициируется только номер шлейфа. Применение неадресных систем целесообразно для небольших объектов (не более 30-40 помещений). Конкретное место ТИ может определить лишь дежурный персонал путем обследования всех помещений зоны. Недостатки систем этого типа — низкая информативность (в том числе отсутствие информации о неисправности извещателя), высокая вероятность ложных срабатываний, дорогостоящий монтаж.

3.1 Адресная пожaрнaя сигнaлизация

Адресные системы пожарной сигнализации позволяют определить не только зону, но и точный адрес сработавшего датчика. При активизации датчик передает по шлейфу адрес в последовательном коде, который отображается на дисплее ПКП. В каждом датчике или монтажном цоколе расположена схема установки адреса. Таким образом, система определяет конкретное место формирования сигнала о ТИ, что повышает оперативность реагирования специальных служб.

Адресные системы пожарной сигнализации подразделяются на неопросные и опросные. В интеллектуальных адресных системах может использоваться произвольный вид шлейфа: кольцевой, разветвленный, звездой и любое их сочетание, не требуется ни каких оконечных элементов шлейфа. В опросных адресных системах наличие датчика подтверждается его ответами на запросы ПКП (не реже 5-10 с). Если ПКП при очередном запросе не получает ответ от датчика, его адрес индицируется с соответствующим сообщением. В этом случае отпадает необходимость использования функции разрыва шлейфа и при отключении одного датчика сохраняется работоспособность всех остальных.

3.2 Адресно-аналоговая пожaрнaя сигнaлизация

Адресно-аналоговые системы ПС, обладают большими наиболее развитыми функциональными возможностями, надежностью и гибкостью, являются центром сбора телеметрической информации, поступающей от датчиков. В современном здании, оборудованном дорогостоящими системами телекоммуникации, автоматизации и жизнеобеспечения, применение адресно-аналогового оборудования является верным решением. Важным отличием адресно-аналоговых систем ПС является то, что в них извещатель является лишь измерителем параметра и транслирует на ПКП его значение и свой адрес, а ПКП оценивает величину и скорость изменения этого параметра, а также управляет индикацией ПИ, включая соответствующий режим. Т.е. все решения по контролю и управлению пожарной ситуацией на объекте принимаются приемно-контрольным прибором. Современная адресно-аналоговая система ПС — это специализированный компьютерный комплекс, который позволяет контролировать целый набор параметров — и оценивать состояние объекта по нескольким ПИ, находящимся в одном или разных помещениях, менять чувствительность ПИ в зависимости от условий эксплуатации и времени работы (режимы день/ночь, рабочий день/выходной). Адресно-аналоговая система также позволяет гибко организовать работу и взаимодействие всех инженерных систем жизнеобеспечения здания.

3.3 Системы оповещения о пожаре и управления эвакуацией

В случае возникновения пожара важно не только обнаружить его на ранней стадии, но и оповестить об опасности находящихся в здании людей и предотвратить возможную панику. Для этой цели в зависимости от категории объекта в соответствии с требованиями норм пожарной безопасности используются различные типы оповещения: звуковое, светозвуковое, речевое, речевое с раздельными зонами включения.

Успешной эвакуации людей и материальных ценностей способствуют руководящие указания, транслируемые посредством системы речевого оповещения о пожаре. Такие системы особенно необходимы в общественных зданиях, где кроме постоянно работающего персонала присутствует значительное количество посетителей. Системы речевого оповещения используются для трансляции в заданные зоны сигналов оповещения о пожаре, или о какой-либо другой опасности с абсолютным приоритетом над другими режимами работы (передача коротких сообщений, рекламных объявлений, фоновой музыки, радиопрограмм и т.д.).

Основой системы оповещения является радиоэлектронный блок, который подключается к общей системе трансляции звука здания, и, принимая аварийный сигнал от системы пожарной или любой другой сигнализации, затем автоматически переходит в режим оповещения. В режиме оповещения система определяет приоритет, и место происхождения сигнала затем начинает воспроизводить ранее записанную для этого случая информацию с одновременным включением сирен и стробов.

В настоящее время на территории Республики Беларусь для соблюдения противопожарной обстановки на объектах наиболее широкое применение нашли следующие системы:

система пожарной сигнализации адресная (АСПС) “Эстафета”;

система автоматизированная охранно-пожарной сигнализации “Алеся”.

Система “Эстафета” рассчитана на 32 кольцевых шлейфа, информация с которых поступает через адаптер сети на пульт дежурного оператора (ПДО), который выполняет функции АРМа (ведение базы данных, программирование системы, управление).

Информация с ПДО может быть продублирована на выносные панели индикации (ВПИ) и отображать графическую информацию на персональном компьютере.

Данная система включает в себя адресную пожарную сигнализацию, обеспечивает подключение существующей объектовой охранной сигнализации через модули сопряжения и интеграцию системы доступа на объект на уровне персонального компьютера.

Система «Алеся» является охранно-пожарной, без возможности подключения (интеграции) системы доступа на объект. Управление системой осуществляется только через автоматизированное рабочее место оператора (АРМ ДО) и дежурного инженера (ДИ), т.е. через персональные компьютеры, что делает систему уязвимой.

АСОС “Алеся” позволяет автоматизировать режимы работы охранно-пожарной сигнализации: прием и сдачу объектов под охрану, контроль исправности телефонных линий (шлейфов сигнализации), ПКП и извещателей.

Система состоит из следующих уровней:

верхний уровень (АРМ ДО и ДИ);

средний уровень (ретранслятор, устройство трансляции и обработки информации, коммутатор направлений);

объектовый уровень (приемно-контрольные приборы).

Рассмотренные системы предназначены для соблюдения противопожарной обстановки на больших, преимущественно распределенных объектах, и их применение на рассматриваемом в курсовом проекте объекте экономически нецелесообразно.

Экономически обоснованным и в то же время эффективным для проектируемой системы пожарной сигнализации и оповещения о пожаре является ее построение на базе следующего приемно-контрольного оборудования: ПКП 063-8-5 “АЛАРМ-5”, ППКОП “А16-512” и ППКОП “ПКП-8/16”.

Основные технические характеристики данного оборудования приведены в таблице 2.

Таблица 2 – Основные технические характеристики ПКП

ТСО Параметр	ППКОП 063-8-5 «Аларм-5»	ППКОП «А16-512»	ППКОП «ПКП-8/16»
Информационная емкость (кол-во ШС):	8	16 (48)	8 (32)
Максимальное количество зон	4	24	16
Кол-во релейных выходов	3	3(25)	(8)
Ток потребления от аккумуляторной батареи без СЗУ и внешних устройств, мА	110	150	120
Встроенная память событий	32	256	64(448)
Максимальное количество каналов считывания электронных ключей	2	30	16
Выходы для подключения СЗУ	3	2	2
Диапазон рабочих температур, оС	-30…50	-20…+50	0…50
Срок службы прибора, не менее, лет	8	8	8

Широкий выбор пожарных извещателей, разрешенных к применению на территории РБ позволяет проектировать системы пожарной сигнализации, учитывая характеристики защищаемых помещений объекта, а также материальные возможности и пожелания заказчика. В таблице 3 приведены основные технические характеристики наиболее часто применяемых пожарных извещателей.

Таблица 3 – Основные технические характеристики извещателей пожарных

Модель	Страна-производитель	Принцип действия	Порог срабатывания	Инерционность срабатывания, с	Питание В/мА	Диапазон раб. температур, С
Тепловые ПИ
ИП 101-1А	Россия	Тепловой мгновенный	50…100	60	10…25 / 0.05	-30…+100
ИП 101-2	Россия	Тепловой макс. диф.	54…56	60	24 / 0.3	-40…+70
ИП 103-2	Россия	Тепловой мгновенный	54…78	80…100	22…65 / 1	-40…+50
ИП 103-4/1	Россия	Тепловой мгновенный	60…70	120	12…30 / 150	-30…+50
ИП 103-5/1	Беларусь	Тепловой максимальный	70…75	120	30 / 150	-50…+50
ИП 105	Беларусь	Тепловой максимальный	60…70	120	12…30 / 0.03	-50…+50
Дымовые ПИ
ДИП-3	Россия	Дымовой оптический	0,05…0,5 Дб/м	5	24 / 0.5	-30…+70
ДИП-34а	Россия	Дымовой оптический	0,05…0,2 Дб/м	10	8…28 /0.6	-10…+50
ИП 212-41М	Россия	Дымовой оптический	0,05…0,2 Дб/м	5	9…28 / 0.5	-10…+50
ИП 212-5М	Беларусь	Дымовой оптический	0,05…0,2 Дб/м	5	16…24 / 0.5	-30…+60
ИП 212-34 (ДИП34)	Россия	Дымовой оптический	0,05…0,2 Дб/м	10	12…28 / 0.12	0…+50
Ручные ПИ
ИПР	Россия	Поворот ручки	—	—	18…24 / 18	-50…+50
ИПР-К	Россия	Нажатием на пластину	—	—	18…24 / 18	-40…+55
ИПР-3СУ	Беларусь	Нажатием на кнопку	—	—	9…28 / 30	-40…+60
ИПР АС-05	Россия	Нажатием на кнопку	—	—	16…28 / 0.4	-50…+50

4. Основные технические решения

Исходя из данных, приведенных в таблице 2, а также учитывая характеристики и площадь объекта, разрабатываемая система строиться на базе ПКП “А16-512”. Количество используемых шлейфов сигнализации обеспечивает необходимый по СНБ 2.02.05-04 резерв.

Прибор предназначен для контроля состояния пожарных извещателей и в случае их срабатывания вырабатывает сигнал тревоги. ПКП имеет выходы для подключения световых и звуковых оповещателей. Кроме того, ПКП обеспечивает автоматическое переключение на резервное питание (аккумуляторы) при пропадании основного питания (220В) и индикацию неисправностей при их наличии (пониженное напряжение на аккумуляторных батареях, обрыв сигнального устройства и т.д.).

Данная установка автоматической пожарной сигнализации предназначена для управления автоматической системой оповещения о пожаре.

В соответствии с СНБ 2.02.02-01 использован тип оповещения СО-3 (речевое). Для оповещения о пожаре использовать систему управления оповещением и эвакуацией «Танго». Прибор управления и источник резервного питания (24В) установить на посту дежурного рядом с ПКП.

Исходя из данных, приведенных в таблице 3, а также учитывая характеристики защищаемых помещений, разрабатываемая система строиться, используя в качестве дымовых пожарных извещателей ИП 212-41М, в качестве тепловых пожарных извещателей – ИП 103-5/1 и в качестве ручных пожарных извещателей – ИПР-3су, в качестве автономного пожарного извещателя – ИП212-22.

В настоящее время на территории Республики Беларусь наиболее широкое распространение среди систем оповещения и эвакуации людей в чрезвычайной ситуации получила система “Танго” на базе основного оборудования производства “ Авангардспецмонтаж ”.

Учитывая характеристики и площадь объекта, систему оповещения о пожаре наиболее эффективно реализовать с использованием речевых оповещателей “Танго-ОП5”, световых транспарантов “АСТО-12/1” и светозвуковых табло «АСТО-12С/1». Для управления системой оповещения используется базовый блок управления на 2 зоны оповещения “Танго-ПУ/БП2”. Для оповещения о пожаре в местах с ночным пребывание предусмотрена установка автономных пожарных извещателей ИП212-22.

На путях эвакуации из здания объекта устанавливаются световые транспаранты с надписью “Выход”. В помещениях «групповая» 2, 39, 53, 56, 68, 71, «коридор» 16, 29, «музыкальный зал» 46 первого этажа, «групповая» 18, 22, 25, 32, 14, 13, 7, 5 второго этажа устанавливаются речевые объектовые оповещатели “Танго-ОП5”, в помещениях «кабинет завхоза» 21 и «кабинет заведующей» 14 первого этажа устанавливаются светозвуковые табло «Пожар» «АСТО-12С/1», на лестничной клетке в подвале устанавливается светозвуковое табло «Выход» «АСТО-12С/1», а также в помещении «кабинет завхоза» (пост дежурного) на первом этаже предусмотрена установка сирены ПКИ-1.

При сигнале «Пожар» с ПКП происходит автоматический запуск системы оповещения, включение наружного светозвукового оповещателя SOA-4PS.

На путях эвакуации людей при пожаре устанавливаются извещатели пожарные ручные ИПР-3су.

Отключение вентиляции, блокируемой с установкой пожарной сигнализации, осуществляется при срабатывании одного пожарного извещателя. Линию отключения вентиляции выполняет заказчик.

Определение шумового фона в зданиях определяют расчетным путем либо соответствующими натурными измерениями. При отсутствии данных, как в нашем случае, допускается использовать параметры фона шума, приведенные в таблице 4.1

Таблица 4.1

Наименование объекта	Уровень фона шума, дБ
Больница	10 — 20
Жилое помещение (гостиницы, общежития, санатория и т.д.), лечебно-профилактическое учреждение	20 — 35
Вестибюль, холл, коридор гостиницы, общежития, административного здания	45 — 50
Учебный класс	30 — 60
Церковь, театр	30 — 45
Офисное помещение	40 — 68
Ресторан	40 — 60
Конференц-зал	50 — 60
Объект легкой промышленности	70 — 80
Объект тяжелого машиностроения	90 — 110
Спортзал	65 — 75
Супермаркет	55 — 65
Открытый стадион	90 — 100
Автостоянка	60 — 70
Железнодорожный вокзал	75 — 90

При выборе типа звукового оповещателя учитывать, что с увеличением расстояния от источника звука звуковая (акустическая) мощность распределяется по более широкой поверхности, которая пропорциональна расстоянию от источника. В то же время, интенсивность звука уменьшается с расширением области распространения звука (рисунок 4.1).

Рисунок 4.1 – График зависимости ослабления звукового давления от расстояния.

5. Организация и производство стороительно-монтажных и пусконаладочных работ

ПКП «А16-512» установить на стене на высоте 1,5-1,9 м от пола на посту дежурного (кабинет завхоза №21) на 1 этаже, расширитель АР-16 – в коридоре №59, 1 этаж.

Извещатели ПС устанавливаются на перекрытиях защищаемых помещений согласно СНБ 2.02.05-04. На путях эвакуации людей при пожаре устанавливаются извещатели пожарные ручные ИПР на высоте 1,5 м от пола.

Извещатели устанавливаются в защищаемых местах, указанных на схемах, в соответствии с паспортными данными.

Контрольно-приемный прибор и прибор управления оповещением размещаются в соответствии с планом сети пожарной сигнализации и оповещения (наружное SOA-4PS – на высоте не менее 2,5 м).

Коробки КРТП установить на стене на высоте 2,2-2,5 м от пола (место установки уточнить при монтаже).

Переход кабелей с этажа на этаж выполнить в полихлорвиниловой трубе диаметром не менее 32 мм.

Разводку сети пожарной сигнализации выполнить кабелем КСПВ 2х0,4, КСПВ 4х0,4, КСПВ 6х0,4. Для линии речевого сигнала использовать кабель КСПВ 2х0,4, для подключения микрофонной консоли – кабель КСПВ 4х0,4.

Разводку табло «Выход», линии питания приборов речевого оповещения (24В) и линию питания блоков ПС (12В) выполнить проводом ШВВП 2х0,75, линию связи – кабелем «витая пара» UTP-5.

Разводка силовой сети выполняется проводом ВВГ 3х1,5 на высоте не менее 2,3 м.

Провода и кабели шлейфов сигнализации и оповещения проложить по потолку и стенам открыто в коробе на высоте не менее 2,2 м от пола и 0,1 от потолка. Подвод проводов к ИПР защитить коробом до отметки 2,2 м.

При параллельной открытой прокладке проводов и кабелей сигнализации и электропитания расстояние между ними должно быть не менее 0,5 м.

При пересечении силовых и осветительных сетей провода и кабели сигнализации должны быть защищены резиновыми или полихлорвиниловыми трубками, концы которых выступают на 4-5 мм с каждой стороны перехода.

6. Электропитание и заземление оборудования

Система пожарной сигнализации является потребителем 1-й категории и требует 2-х независимых источников электропитания.

Подвод питания к аппаратуре пожарной сигнализации и оповещения:

электропитание приемно-контрольного прибора осуществить от свободной группы контактов существующих распределительных щитов на объекте проводом ВВГ 3х1,5;

резервный ввод приемно-контрольного прибора «А16-512» и источника резервного питания, от которого запитываются извещатели системы пожарной сигнализации, запитать от аккумуляторной батареи емкостью 18А*ч;

питание прибора речевого оповещения о пожаре осуществить от внешнего источника питания 24В.

Для защиты обслуживающего персонала от опасных напряжений, которые могут возникать на корпусах электрооборудования в результате повреждений изоляции, предусмотрено зануление корпусов электрооборудования. Зануление электрооборудования выполнить путем металлического соединения его корпусов с нейтралью сети электроснабжения, для чего используется отдельная жила питающих кабелей. При производстве работ руководствоваться СНиП 2.05.06-85 «Электротехнические устройства».

При использовании в качестве резервного источника питания аккумуляторной батареи должна обеспечиваться работа системы пожарной сигнализации в течение не менее 24 ч в дежурном режиме, и в течение не мене 3 ч в режиме тревоги.

В разрабатываемой системе необходимо обеспечить резервное питание оборудования системы пожарной сигнализации и системы оповещения.

6.1 Расчет энергопотребления

Таблица 4 – Токопотребляющие элементы системы пожарной сигнализации.

Наименование	Количество	Ток, мА	Ток потребления, мА
А16-512	1	150	150
ВПУ-А	1	70	70
АР-16	1	120	120
РМ-64-6	1	80	80
420
ИП-212-41М	152	0,05	7,6
ИПР	30	0,1	3,0
10,6
SOA-4PS	1	420	420

Для резервного электропитания системы пожарной сигнализации используется аккумуляторная батарея 12V, 18 А*ч (1 шт).

Ток потребления установки в дежурном режиме:

(420мА + 10,6мА) х 24ч = 10,3 А*ч

Ток потребления установки в режиме пожара:

(420мА + 420мА) х 3ч = 2,5 А*ч

Таблица 5 – Токопотребляющие элементы системы оповещения.

Наименование	Количество	Ток, мА	Ток потребления, мА
Танго-ПУ/БП-2	1	80/160	80/160
Танго-МК-2	1	60	60
АСТО-12С/1	3	60	180
ОП-5	17	300	5100
АСТО-12/1	45	30	1350
6630

Для резервного электропитания системы оповещения о пожаре используются аккумуляторные батареи 12V, 12А*ч (2 шт).

Ток потребления установки в дежурном режиме:

(80мА + 60мА) х 24ч = 3,4 А*ч

Ток потребления установки в режиме пожара:

(160мА + 60мА + 6630мА) х 1ч = 6,85 А*ч

7. Охрана труда и техника безопасности

Данный раздел посвящён вопросам охраны труда работников, обеспечивающих круглосуточное, постоянное наблюдение за состоянием системы пожарной сигнализации на объекте – детский сад. Использование техники выдвигает проблему оздоровления и оптимизации условий труда сотрудников ввиду следующих факторов: высокая интенсивность труда, монотонность, специфические условия зрительной работы, ограничение двигательной активности, наличие электромагнитных излучений, электростатических полей, возможность поражения электрическим током.

Совокупное воздействие на пользователя вредных факторов снижает биоэнергетический потенциал и сопротивляемость организма. При этом совсем необязательно, что у всех будут проявляться одни и те же отклонения в состоянии здоровья. Скорее всего, произойдет срыв в наиболее нагруженном или ослабленном органе.

Для обеспечения надлежащих условий труда персонала, обслуживающего систему пожарной сигнализации на объекте, предусмотреть проведение комплекса мероприятий по улучшению условий труда.

7.1 Производственна санитария

7.1.1 Излучение

Работающие мониторы являются источником электромагнитного, рентгеновского и ультрафиолетового излучений.

Воздействие электромагнитных полей на человека зависит от напряженности электрического и магнитного полей, потока энергии, частоты электромагнитных колебаний, размера облучаемой поверхности тела и индивидуальных особенностей организма.

Для обеспечения безопасности работ с источниками электромагнитных волн производится систематический контроль фактических значений нормируемых параметров на рабочих местах.

При работе видеодисплейного терминала уровни напряженности, плотности магнитного потока электромагнитного поля, напряженности электростатического поля не превышают допустимых значений приведенных в таблице 6.1 на расстоянии 50 см от экрана, правой, левой и тыльной поверхностей видео при работе с ним взрослых пользователей.

Таблица 7.1 – Допустимые значения параметров неионизирующих электромагнитных излучений

Наименование параметра	Допустимые значения
Напряженности электромагнитного поля. Электрическая составляющая не более: диапазон частот 5 Гц – 2 кГц диапазон частот 2 – 400 кГц Плотность магнитного тока, не более: диапазон частот 5 Гц – 2 кГц диапазон частот 2 – 400 кГц Напряженность электростатического поля не более	25,0В/м 2,5В/м 250 нТл 25 нТл 15 кВ/м

Допустимые уровни напряженности (плотности потока мощности) электромагнитных полей излучаемых клавиатурой, системным блоком, манипулятором «мышь», беспроводными системами передачи информации на расстоянии в зависимости от основной рабочей частоты изделия, не превышают значений, приведенных в таблице 6.2.

Таблица 7.2 – Допустимые уровни электромагнитных полей

Диапазон частот	0,3-300 кГц	0,3-3,0 МГц	3,0-30,0 МГц	30,0-300 МГц	0,3-300 ГГц
Допустимые уровни	25,0 В/м	15,0 В/м	10,0 В/м	3,0 В/м	10 мкВт/см2

Допустимые уровни напряженности электрического поля тока промышленной частоты 50 Гц, создаваемые монитором, системным блоком, клавиатурой, изделием в целом не должны превышать 0,5 кВ/м.

7.1.2 Метеорологические условия

С целью обеспечения комфортных условий для обслуживающего персонала и надёжности технологического процесса устанавливают следующие требования к микроклиматическим условиям (см. таблица 6.3) в производственных помещениях, в которых работа на ЭВМ и ПЭВМ является основной. В этой же таблице приведены оптимальные и фактические значения.

Таблица 7.3 – Микроклиматические условия

Параметры	Оптимальные значения	Допустимые нормы	Фактические значения
Холодный период	Теплый период	Холодный период	Теплый период	Холодный период	Теплый период
Температура воздуха, °С	21 — 23	22 — 24	20 — 24	21 — 28	20 — 23	20 – 24
Относит. влажность, %	40 — 60	40 — 60	75	60	15 — 62	46 – 52
Скорость движения воздуха, м/с	< 0.1	0.2	0.2	0.1 — 0.3	0.2	0.2

В помещении предусмотрено регулирование подачи теплоносителя для соблюдения нормативных параметров микроклимата. В качестве нагревательных приборов в помещении установлены регистры из труб.

7.1.3 Вентиляция

Для обеспечения в помещении чистоты воздуха и заданных метеорологических условий используется приточно-вытяжная вентиляция. В такой системе воздух подаётся приточной вентиляцией, а удаляется вытяжной вентиляцией. Движение воздуха осуществляется вентиляторами. Учитывая объём данного помещения 40 м3 на одного работника необходимо обеспечить подачу свежего воздуха не менее 20 м3/ч на человека, что позволяет сделать данный тип вентиляции. Температура воздуха, подаваемого в помещение с приборами, контролирующими работу системы охранно-пожарной сигнализации — не ниже 19°С.

7.1.4 Производственное освещение

Важное место в комплексе мероприятий по охране труда и оздоровлению условий труда занимает создание оптимальной световой среды, т.е. рациональная организация естественного и искусственного освещения помещения и рабочих мест. В дневное время в офисах используется естественное одностороннее освещение, в вечернее и ночное время или при недостаточных нормах освещённости — искусственное общее равномерное освещение.

Помещения для работы с дисплеями и видеотерминалами можно отнести к разряду III зрительной работы (высокой точности). Нормированный уровень освещённости для работы с дисплеями – 300 лк (см. таблицу 6.4)

Таблица 7.4 – Параметры естественного и искусственного освещения помещений для работы с дисплеями

Искусственное освещение	Естественное освещение
Освещённость рабочих поверхностей, лк	Показатель Дискомфорта, М не более	Коэффициент пульсации освещённости, Кņ, % не более	КЕО,%
при верхнем или верхнем боковом	при боковом освещении
300	40	5	4	1.5

Требования к снижению дискомфортной блескости и зеркального отражения в экранах удовлетворяются путём использования светильников с комбинированным прямым и отражённым направлением света, которое осуществляется с помощью двойной крестовой оптики. Часть прямого светового потока лампы направляется через параболический зеркальный растр таким образом, что ограничивается слепящее действие прямого и отражённого света; отражённая часть излучения лампы направляется широким потоком на потолок.

Благодаря такому светораспределению в верхней полусфере яркость потолка в любом месте, в том числе и непосредственно под светильником, не превышает 200 кд/м2. Габаритная яркость светильников в зоне углов излучения более 50° от вертикали ограничивается в обеих плоскостях 200 кд/м2 (кандел на метр квадратный). Для искусственного освещения помещений СКБ используют люминесцентные лампы белого (ЛБ) и тёмно-белого цвета (ЛТБ) мощностью 80Вт.

7.2 Техника безопасности

7.2.1 Электрический ток

Электрические установки представляют для человека большую потенциальную опасность. Человек начинает ощущать воздействие переменного тока 0,5-1,5 мА с частотой 50 Гц и 5-7 мА постоянного тока. При воздействии такого тока ощущается нагрев участка, контактирующего с токоведущей частью. Увеличение проходящего тока вызывает у человека судороги мышц и болезненные ощущения, которые усиливаются с ростом тока и распространяются на всё большие участки тела. Так, при токах 10-15 мА боль становится очень сильной, а судороги значительными. При увеличении тока до 30 мА мышцы могут потерять способность сокращаться, а при токе 50-60 мА наступает паралич дыхательных органов, а затем нарушается работа сердца. Смертельным считают ток 100 мА и более.

Помещение охраняемого объекта, согласно ПУЭ, относится к помещениям с повышенной опасностью поражения током.

Электробезопасность работающих обеспечивается конструкцией электроустановок; техническими способностями и средствами защиты, организационными средствами защиты. Предусмотрены следующие технические способы и средства защиты от поражения электрическим током.

обеспечение недоступности токоведущих частей, находящихся под напряжением для случайного прикосновения;

устранение опасности поражения при появлении напряжения на корпусах, кожухах и других частях электрооборудования, что достигается применением малых напряжений, использованием двойной изоляции, средств и предохранительных приспособлений, выравниванием потенциала, защитным заземлением и т.д.

7.2.2 Статическое электричество

Разрядные токи статического электричества могут возникать при прикосновении к любому из оборудования, находящемуся в помещении охраны. Такие разряды опасности для человека не представляют, но кроме неприятных ощущений они могут привести к выходу из строя или сбою в работе оборудования. Для снижения величины возникающих зарядов статического электричества покрытие полов выполнено из однослойного поливинилхлоридного антистатического линолеума. К общим мерам защиты от статического электричества относятся общее и местное увлажнение воздуха, для чего применяются увлажнители. Для устранения зарядов статического электричества достигается заземлением электропроводных частей оборудования. Для заземления неметаллических объектов на них предварительно нанесено электропроводное покрытие (электропроводная эмаль). Такого рода заземление объединено с защитным заземлением электрооборудования.

7.2.3 Расчет величины тока, проходящего через тело человека

Поражения человека электрическим током возникает при замыкании электрической цепи через тело человека. Это происходит в случае прикосновения человеком не менее чем к двум точкам электрической цепи, между которыми имеется некоторое напряжение. Включение человека в цепь между проводом и землёй (см. Рис.6.1), т.е. непосредственное соприкосновение человека с частями электроустановки или оборудования, нормально или случайно находящимся под напряжением, может происходить с благоприятными и неблагоприятными условиями.

Рисунок 7.1 – Прикосновение человека к фазному проводу трёхфазной четырёх проводной сети с заземлённой нейтралью.

В случае прикосновения человека с нормалью под напряжением через тело человека пройдёт ток

I=Uф/(RT+RП+Rоб+R0)	(6.1)
где:	Uф – напряжение; RT – сопротивление тела человека; RП – сопротивление грунта или пола, на котором стоит человек; Rоб – сопротивление обуви; R0 – сопротивление заземления нейтрали.

Случай с неблагоприятными условиями.

Человек, прикоснувшийся к одной фазе, находится на сыром грунте или токопроводящем полу, его обувь сырая.

В соответствии с этим принимаем следующие значения сопротивлений:

Rт = 1000 Ом;

Rп = 0 Ом;

Rоб = 0 Ом;

R0 = 4 Ом.

Тогда через тело человека пройдёт ток

I=220/(1000+0+0+4) =220мА

Величина данного тока является опасной для жизни человека.

Случай с благоприятными условиями.

Человек находится на деревянном сухом полу, имеет на ногах сухую непроводящую обувь.

В соответствии с этим принимаем следующие значения сопротивлений:

Rт = 1000 Ом;

Rп = 60000 Ом;

Rоб = 50000 Ом;

R0 = 4 Ом.

Тогда через тело человека пройдёт ток

I=220/(1000+6000+50000+4) =2мА

Величина такого тока практически безопасна для человека.

7.3 Пожарная безопасность

Общие требования пожарной безопасности устанавливает ГОСТ 12.1 004-91.

Здание проектируемого объекта относится к типовым зданиям детских учреждений и не имеет категории по взрывопожарной и пожарной опасности.

В современной радиоэлектронной аппаратуре отмечается очень высокая плотность размещения элементов электронных схем. В непосредственной близости друг от друга расположены соединительные провода, коммутационные кабели. При протекании по ним тока выделяется значительное количество теплоты, что может привести к повышению температуры отдельных узлов до 80-1000°С, а затем к короткому замыканию и сгоранию с образованием искр электронных схем.

Для предотвращения распространения огня во время пожара с одной стороны здания в другую предусмотрены противопожарные преграды: перекрытия, двери. Особое внимание уделяется безопасной эвакуации людей в случае пожара. Для извещения о пожаре предусмотрена аварийная пожарная система, которая при наличии дыма или сильного выделения теплоты оповещает о наличии пожара звуковыми и световыми сигналами.

Эвакуационные пути здания обеспечивают безопасную эвакуацию всех людей, находящихся в помещениях, через эвакуационные выходы.

Степень огнестойкости здания характеризуется пределами огнестойкости и классами пожарной опасности строительных конструкций. Объект имеет IIIстепень огнестойкости.

Ширина путей эвакуации в свету составляет не менее 1 м, дверей – не менее 0,9 м. Высота прохода на путях эвакуации – не менее 2 м. Двери на путях эвакуации открываются по направлению выхода из здания. Высота дверей в свету на путях эвакуации составляет не менее 2 м. Ширина марша лестницы составляет не менее ширины эвакуационного выхода в лестничную клетку. Ширина лестничных площадок – не менее ширины марша. Между маршами лестниц предусмотрен зазор шириной не менее 50 мм. В световых проемах лестничных клеток предусмотрены открывающиеся фрамуги площадью не менее 1,2 м2 на каждом этаже. В здании предусмотрено оповещение о пожаре типа СО3.

Для ликвидации пожаров в начальной стадии предусмотрено применение первичных средств пожаротушения. На лестничных площадках и в коридорах установлены пожарные краны, располагающиеся в нишах на высоте 1,35 м, с пожарными стволами с напорным рукавом из ткани длиной 10-20 м.

8. Ээкономеческая эффективность применения системы защиты

Сметная документация разработана на основании рабочих чертежей и пояснительной записки в соответствии с «Методическими указаниями по определению стоимости строительства предприятий, зданий и сооружений, и составлению сметной документации с применением ресурсно-сметных норм в Республике Беларусь».

Сметная документация составлена в базисных ценах 1991г. в нормах РСН.

При составлении локальных смет в них выполнены следующие начисления:

а) временные здания и сооружения – 6,8%(к=0,8);

б) дополнительные затраты при производстве в зимнее время – 4,08% (к=0,8);

в) средства на премирование за ввод в действие в срок объектов – 12,1%;

г) затраты на премирование:

1) производственные результаты – 30%;

2) премирование от накладных расходов – 6,5%;

3) премирование от м/механизмов – 30%;

д) технадзор — 1,03%;

е) авторский надзор – 0, 196%;

ж) расходы на содержание органов Госстройтехнадзора – 0,147%;

з) затраты на экспертизу – 20%;

и) непредвиденные работы и затраты – 5%;

к) фонд развития строительной науки – 0,5%;

л) на электромонтажные работы:

1) накладные расходы – 93,1%;

2) плановые накопления – 90,7;

м) на монтаж оборудования:

1) накладные расходы – 62,2%;

2) плановые накопления – 65,5%;

н) на пусконаладочные работы:

1) накладные расходы – 80%;

2) плановые накопления – 29,5%;

о) на монтаж сетей связи:

1) накладные расходы – 116%;

2) плановые накопления – 77,1%;

Сметная стоимость, определяется в ценах 1991г., (по ресурсно-сметным нормам 2000г) является базисной.

Предъявление, рассмотрение претензий и согласований настоящей сметной документации производится в порядке, установленном в разделе 5 СНиП 1.02.01-85.

Накладные расходы принятые в соответствии с постановлением Совета Министров РБ от 6.07.01г №997.

Размер затрат на временные здания и сооружения и удорожание работ в зимнее время в свободном сметном расчете приняты в соответствии с РДС 8.01.102-02, РДС 8.01.103-02.

Лимитированные затраты приняты в соответствии с «Методическими указаниями по определению стоимости строительства» РДС 8.01.105-03.

8.1 Проект организации строительства

Проект организации строительства разработан на основании задания на проектирование.

Исходными данными послужили:

материалы инженерных изысканий;

генеральный план участка;

план инженерных сетей;

архитектурно-строительные чертежи;

сводная и локальная сметы.

Проектом предусматривается монтаж автоматической системой пожарной сигнализации в здании детского сада.

Основные технические показатели и конструктивные решения проектируемой системы АПС приведены в пояснительной записке и графических частях проекта.

Монтаж будет осуществляться подрядным способом.

К работам по монтажу пожарных шлейфов и оборудования можно приступать только после завершения подготовительных работ, при наличии на объекте (складах заказчика) оборудования, конструкций материалов и других изделий в количестве, необходимом для нормального выполнения монтажных работ, а также при выполнении мероприятий по технике безопасности и производственной санитарии.

В состав подготовительных работ входят:

работы, связанные со входным контролем пожарных извещателей и оборудования;

монтаж проходных отверстий в строительных конструкциях и подготовка закладных конструкций для скрытой прокладки шлейфов.

Продолжительность строительства определена расчетом в соответствии с «Расчетными показателями для определения продолжительности строительства».

Расчет продолжительности строительства объекта по трудозатратам

Т=z/(n*tc*d*k); (8.1)

где: Т – продолжительность строительства, месяц;

z – затраты труда на производство;

n – средняя численность работающих в бригаде;

tc – продолжительность рабочего дня (смены), час;

d – количество рабочих дней в месяце;

k – коэффициент, принятый для уменьшения показателей трудозатрат, рассчитанный по сметным нормам 2001г, k=1.52.

T=2552/(4*8*22*1.52) =2,4 (месяца)

Для выполнения объема строительно-монтажных работ будет привлечена бригада рабочих в количестве 4 человек.

Генеральный план.

При разработке генерального плана в основу положены следующие принципы:

рациональное использование расходуемых материалов и труда персонала;

рациональное размещение на планах помещений пожарных извещаетелей и оборудования, применяемого монтажного инструмента;

соблюдение правил техники безопасности и противопожарных требований.

Генплан разработан на период монтажа АПС здания.

8.2 Технико-экономические показатели

Основные показатели определены по данным проекта и приведены в таблице 8.1.

Таблица 8.1 – Основные технико-экономические показатели

Наименование показателя	Единица измерения	Величина
Полная сметная стоимость, в ценах 1991г.	тыс. руб.	21838
Стоимость СМР, в ценах 1991г.	тыс. руб	17938
Продолжительность строительства	мес.	2,4
Затраты труда на призводство	чел-час	2552
Средняя численность работающих	чел.	4

8.3 Экономическое обоснование

Сметы проектируемой системы представлены в приложении В.

Итоговые суммы по всем видам работ представлены в таблице 5.2.

Таблица 8.2 – Стоимость системы пожарной сигнализации и оповещения о пожаре

Статья затрат	Сумма, млн. руб.
Проектные работы	5,416886
Строительно-монтажные работы в т. ч. материалы подрядчика в т. ч. оборудование	10,081156 3,532170 993616
Пуско-наладочные работы	1, 198184
Итого:	21,222012

Статистические данные Министерства по черезвычайным ситуациям Республики Беларусь с начала 2007г. приведены в таблице 8.3.

Таблица 8.3 – Сведения о пожарах по данным учёта МЧС

Наименование	С начала года
2006г.	2007г.
Пожары, взрывы	3941	4438
Ущерб (прямые потери), млн. руб.	5895,5	7560,6
Погибло людей/в т. ч. детей	501/19	550/23
Травмировано людей	158	168
Спасено	448	466
Спасено мат. Ценностей, млн. руб.	30221,5	9177,44
Уничтожено строений	904	1446
Повреждено строений	2637	3077

С каждым годом увеличивается число пожаров, и материальный ущерб от них уже измеряется десятками тысяч миллионов рублей.

Гарантийный срок эксплуатации системы 2 года, срок эксплуатации 10 лет. Согласно данным учета на аналогичных объектах ущерб при отсутствии автоматической системы пожарной сигнализации и оповещения о пожаре может достигать от 50 млн. руб. до 205 млн. руб. Как показывает статистика – своевременное обнаружение и оповещение людей о пожаре позволит предотвратить гибель людей и свести к минимуму материальный ущерб.

Экономическая эффективность.

ЭФ=(Р-З) /З*100%; (8.2)

где: Р и З – стоимостная оценка результатов и затрат

ЭФ=(205000000-21222012) /21222012*100%=8,66%

Эффективность данного проекта составит 8,66%

Заключение

В разработанном нами дипломном проекте приведена система пожарной сигнализации и оповещения о пожаре помещений объекта “Детского учреждения с группой круглосуточного содержания”.

В разделе «Общие положения» указаны документы (письма, акты обследования, технические задания и т.д.), на основании которых разработан проект, а также руководящие документы и нормативные документы, которым отвечают технические решения, принятые в данном проекте.

В данном разделе также указывают назначение системы пожарной сигнализации и места вывода и регистрации извещений о пожаре.

В разделе «Характеристика объекта » дано краткое описание объекта, особенности его расположения, а также основных помещений, подлежащих защите, состояние технической укреплённости, наличие телефонизации.

Разделы «Анализ возможных технических решений по оборудованию объекта заданной системой технических средств защиты» и «Основные технические решения» является основными разделами, в котором мы указали организацию пожарной сигнализации.

В них было дано обоснование выбора технических средств пожарной сигнализации, указаны технические особенности системы, дана основа построения системы пожарной сигнализации, её конфигурация, размещение, вывод и регистрация извещений о пожаре с объекта.

В названных разделах указаны:

помещения, оборудуемые указанными видами сигнализации;

распределение или группировку шлейфов сигнализации;

применяемые извещатели и устройства для блокировки строительных конструкций, особенности блокировки;

вывод и регистрацию тревожных извещений на системах или ПКП.

В разделе «Организация и производство монтажных и пусконаладочных работ» указаны особенности размещения и монтажа технических средств пожарной сигнализации в помещениях объекта, прокладка шлейфов сигнализации и соединительных линий.

В разделе «Электропитание и заземление оборудования» указаны:

категория электропитания объекта;

основное и резервное электропитание всей системы охранной сигнализации и отдельных составных частей;

время работы системы от резервного питания в дежурном и тревожном режимах;

особенности размещения и обслуживания резервного источника;

распределение или группировку цепей питания по току потребления технических средств охранной сигнализации;

особенности заземления технических средств охранной сигнализации (тип используемого заземлителя и т.п.).

В разделе «Охрана труда и техника безопасности» указаны:

виды опасности, которые необходимо учитывать при выполнении работ по монтажу и наладке технических средств охранной сигнализации, а также прокладке кабелей;

нормативные документы, которыми следует руководствоваться при производстве монтажно-наладочных работ;

группа работ по электробезопасности в соответствии с ПУЭ, которую должны иметь лица, осуществляющие монтаж и наладке технических средств охранной сигнализации.

Раздел «Экономическая эффективность применения системы защиты» приведено оформлен сметной документации в соответствии с требованиями СНБ 1.03.02 и Методическими указаниями Министерства архитектуры и строительства Республики Беларусь по определению стоимости строительства предприятий, зданий и сооружений и составлению сметной документации. Также были рассчитаны основные технико-экономические показатели.

В разделе «Приложение» приводятся:

техническое задание на проектирование системы пожарной сигнализации;

основные технические решения по пожарной сигнализации;

сметы стоимости проектных и монтажно-наладочных работ по установке пожарной сигнализации;

Список использованных источников

1. ВСН 25-09.68-85 «Правила производства и приемки работ. Установки охранной, пожарной и охранно-пожарной сигнализации».

2. НПБ 5-2005 «Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности».

3. НПБ 15-2004 «Область применения автоматических систем пожарной сигнализации и установок пожаротушения».

4. ПУЭ «Правила устройства электроустановок».

5. СНБ 2.02.05-04 «Пожарная автоматика».

6. СНиП 2.01.02 «Противопожарные нормы».

7. СНиП 2.04.09-84 «Пожарная автоматика зданий и сооружений».

8. СНиП 3.05.06-85 «Электротехнические устройства».

9. СНиП 3.05.06-85 «Системы автоматизации».

10. СНиП 21.01-97 «Пожарная безопасность зданий и сооружений».

11. РД 25.953-90 «Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Обозначения условно графические элементов связи».

12. СНБ 1.03.02. -96 «Состав, порядок разработки и согласования проектной документации в строительстве».

13. СНБ 2.02.01-98 «Пожарно-техническая классификация зданий, строительных конструкций и материалов».

14. СНБ 2.02.02-01 «Эвакуация людей из зданий и сооружений при пожаре».

15. СНБ 2.02.05-04 «Пожарная автоматика».

Актуальность методов и средств обеспечения безопасности различных объектов на современном этапе приобретает все большее значение. Уровень безопасности объекта определяется вероятностью его сохранения от различного вида прогнозируемых угроз и в первую очередь от пожара, краж и хищений. При этом ведущая роль в этом вопросе принадлежит современным техническим средствам обеспечения безопасности. Как показывает практика, проблема безопасности традиционно заслуживает большого внимания.

Эта проблема стала особенно актуальной в последние годы, когда в несколько раз возросло число несчастных случаев, связанных с пожарами и несанкционированными проникновениями. Как правило, это возникает по причине того, что системы охранно-пожарной сигнализации не соответствуют заявленным требованиям, проектирование сигнализации проводится дилетантами, а их монтаж – низкоквалифицированными работниками.

Система охранно-пожарной сигнализации (ОПС), пожаротушения и оповещения о пожаре решает комплекс задач по охране объекта и обеспечивает гарантии своевременного реагирования на возгорание. Более того, установка ОПС позволяет автоматически начать тушение пожара при наличии системы автоматического пожаротушения (АСПТ), не дожидаясь приезда службы 01, что в конечном итоге приводит к сохранению человеческих жизней, а также уменьшению материальных потерь. В обычном режиме система ОПС выступает в качестве оперативного источника информации для дежурной службы охраны предприятия.

Целью работы является проектирование охранно-пожарной сигнализации с применением технических средств для блокировки объекта. Для достижения поставленной цели необходимо решить следующие задачи:

• исследовать общие сведения о проектировании систем охранно-пожарной сигнализации;
• рассмотреть принципы работы технических средств сигнализации;
• провести анализ охранно-пожарной сигнализации и реализовать проект;
• составить техническое задание на проектирование пожарной сигнализации.

Объект исследования: система охранно-пожарной сигнализации.

Предмет исследования: технические решения организации системы охранно-пожарной сигнализации.

Подводя итоги проделанной работы, можно утверждать, что внедрение предложенных технических приемов позволит повысить безопасность, снизить риск проникновения на охраняемую территорию и в служебные помещения. Конечно, не стоит применять все предложенные решения со строгой точностью, особенно для организации, где информационные технологии не критичны, а сама организация не ориентирована на получение финансовой прибыли. Но применение принципов и подходов к построению системы безопасности, несомненно, окажет положительное влияние на развитие и успешное функционирование системы.

Введение

На
любом объекте существует угроза нанесения
ущерба имуществу и здоровью людей при
возникновении неконтролируемого
возгорания или пожара. Единственный
способ свести в этом случае возможные
потери к минимуму — это построить
эффективную систему обнаружения и
ликвидации возгорания. Основным способом
решения этой проблемы является установка
системы пожарной
сигнализации,
которая предназначается для обнаружения
очагов возгорания и управления системами
оповещения людей о пожаре, установками
автоматического пожаротушения, а также
технологическим оборудованием.

Система
пожарной сигнализации
— это совокупность совместно действующих
средств пожарной сигнализации,
установленных на защищаемом объекте,
для обнаружения пожара, обработки,
представления в заданном виде извещения
о пожаре на этом объекте, специальной
информации и (или) выдачи команд на
включение автоматических установок
пожаротушения и технических устройств.

В
настоящее время можно выделить три
основных типа пожарной сигнализации:

—
традиционная пороговая (неадресная)
пожaрнaя сигнaлизация;

—
адресная
пожaрнaя сигнaлизация;

—
адресно-аналоговая пожaрнaя сигнaлизация.

Традиционные
пороговые (неадресные) ПС представляют
собой систему с лучевой архитектурой,
в которой приемно-контрольный прибор
определяет зону возникновения тревожного
извещения в пределах шлейфа. В шлейф
пожарной сигнализации такого типа
включаются обычные пороговые (активные,
пассивные) датчики. При срабатывании
датчика его номер и помещение на станции
не указываются, инициируется только
номер шлейфа. Применение неадресных
систем целесообразно для небольших
объектов (не более 30-40 помещений).
Конкретное место ТИ может определить
лишь дежурный персонал путем обследования
всех помещений зоны. Недостатки систем
этого типа — низкая информативность (в
том числе отсутствие информации о
неисправности извещателя), высокая
вероятность ложных срабатываний,
дорогостоящий монтаж.

Адресная
пожaрнaя сигнaлизация.

Адресные
системы пожарной сигнализации позволяют
определить не только зону, но и точный
адрес сработавшего датчика. При
активизации датчик передает по шлейфу
адрес в последовательном коде, который
отображается на дисплее ПКП. В каждом
датчике или монтажном цоколе расположена
схема установки адреса. Таким образом,
система определяет конкретное место
формирования сигнала о ТИ, что повышает
оперативность реагирования специальных
служб.

Адресные
системы пожарной сигнализации
подразделяются на неопросные и опросные.
В интеллектуальных адресных системах
может использоваться произвольный вид
шлейфа: кольцевой, разветвленный, звездой
и любое их сочетание, не требуется ни
каких оконечных элементов шлейфа. В
опросных адресных системах наличие
датчика подтверждается его ответами
на запросы ПКП (не реже 5-10 с). Если ПКП
при очередном запросе не получает ответ
от датчика, его адрес индицируется с
соответствующим сообщением. В этом
случае отпадает необходимость
использования функции разрыва шлейфа
и при отключении одного датчика
сохраняется работоспособность всех
остальных.

Адресно-аналоговая
пожaрнaя сигнaлизация.

Адресно-аналоговые
системы ПС, обладают большими наиболее
развитыми функциональными возможностями,
надежностью и гибкостью, являются
центром сбора телеметрической информации,
поступающей от датчиков. В современном
здании, оборудованном дорогостоящими
системами телекоммуникации, автоматизации
и жизнеобеспечения, применение
адресно-аналогового оборудования
является верным решением. Важным отличием
адресно-аналоговых систем ПС является
то, что в них извещатель является лишь
измерителем параметра и транслирует
на ПКП его значение и свой адрес, а ПКП
оценивает величину и скорость изменения
этого параметра, а также управляет
индикацией ПИ, включая соответствующий
режим. Т.е. все решения по контролю и
управлению пожарной ситуацией на объекте
принимаются приемно-контрольным
прибором. Современная адресно-аналоговая
система ПС — это специализированный
компьютерный комплекс, который позволяет
контролировать целый набор параметров
— и оценивать состояние объекта по
нескольким ПИ, находящимся в одном или
разных помещениях, менять чувствительность
ПИ в зависимости от условий эксплуатации
и времени работы (режимы день/ночь,
рабочий день/выходной). Адресно-аналоговая
система также позволяет гибко организовать
работу и взаимодействие всех инженерных
систем жизнеобеспечения здания.

1
РАСШИРЕННОЕ ТЕХНИЧЕСКОЕ ЗАДАНИЕ

1.1
Назначение ЛСАУ

В
данной курсовой работе рассмотрим
локальную систему автоматического
управления (ЛСАУ) пожарной сигнализацией.

Помимо
предупреждения пожароопасных ситуаций,
необходимо еще и реальные защитные
механизмы, то есть системы пожаротушения,
которые при возникновении очага
возгорания не дадут ему разгореться и
нанести серьезный ущерб как людям,
которые возможно будут находиться
вблизи очага, так и самому зданию и
имуществу.

И
здесь никак не обойтись без ЛСАУ пожарной
сигнализацией, которая выручит несмотря
ни на что.

1.2
Технические требования к проектируемой
ЛСАУ

Технические
характеристики системы:

—
масса
проектируемой ЛСУ не более 10
кг;

—
температура от 0⁰С
до +70⁰С;

—
время регулирования t_P=1
c;

—
перерегулирование σ=30%;

—
колебательность М=1,3.

1.3
Условия эксплуатации ЛСАУ

Используется
в помещении общей площадью 50м²,
на которое рассчитано пять распылителей,
температура окружающей среды 0⁰С
до +70⁰С.

1.4
Состав ЛСАУ

В
состав ЛСАУ входят следующие основные
устройства:

—
контроллер (К);

—
датчик со встроенным преобразователем
(ДП);

—
клапаны (Кл);

—
сплинкеры (С).

Функциональная
схема ЛСАУ представлена на рисунке 1.

Q₁

U₄

U₃

U₁

U₂

Q₂

U₄

U₅

Рисунок
1 — Функциональная схема ЛСАУ

2.
ВЫБОР И ОБОСНОВАНИЕ ВЫБОРА ЭЛЕМЕНТНОЙ
БАЗЫ ЛСАУ

2.1
Выбор микроконтроллера

Потребляемая
мощность, не более:

—
с 8 слотами (типоразмер 3Ux42HP) — 30 Вт;

—
с 16 слотами (типоразмер 3Ux84HP) — 60 Вт.

Режим
работы — непрерывный. Время готовности
контроллера с момента подачи питания
с учетом времени на встроенный контроль,
не более 10 с. Допустимые параметры линий
связи, подключаемых к искробезопасным
цепям:

—
емкость, не более — 0,15 мкФ;

—
индуктивность, не более — 0,15 мГн;

—
сопротивление, не более — 25 Ом.

Линия
связи — экранированный кабель. Максимальное
удаление источников сигнала (датчиков),
м, не более:

—
термопреобразователей — 200;

—
с токовым выходом — 300.

Максимальное
удаление устройств, подключаемых к
MicroLAN, не более 240 м. Допустимые параметры
линий связи RS-485:

—
емкость, не более — 50 нФ;

—
сопротивление, не более — 50 Ом;

—
сопротивления изоляции, не менее — 50
кОм.

Линия
связи — экранированная витая пара.
Контроллер обеспечивает ввод-вывод
данных по интерфейсу RS485 со скоростями
до 57,6 Кбод на расстояние до 1200 м без
дополнительных усилителей. При
необходимости длина линии связи
интерфейса RS485 может быть увеличена на
1200 м подключением блока РТК. Контроллер
сохраняет работоспособность при
воздействии электромагнитных помех по
2 степени жесткости ГОСТ Р 50009 (УК 1 — УК5,
УП1, УП2). Уровень индустриальных u1088
радиопомех, создаваемых контроллером,
не превышает значений ГОСТ Р 50009 для
технических средств, эксплуатируемых
вне жилых зданий и не подключаемых к
электросетям жилых зданий. Сопротивление
изоляции электрических цепей питания
относительно корпуса и электрически
не связанных цепей — не менее 20 МОм в
НКУ. Изоляция электрических цепей
питания относительно корпуса и
электрически не связанных цепей
выдерживает напряжение 1500 В синусоидальной
формы частотой 50 Гц. Корпус контроллера
выполнен в стандарте 19 на основе
многослотового шасси. Корпус контроллера
имеет степень защиты, обеспечиваемую
оболочкой, не ниже IP20 по ГОСТ 14254.

Габаритные
размеры, не более:

—
типоразмер 3Ux42HP — 260x260x160 мм;

—
типоразмер 3Ux84HP — 470x260x160 мм.

Масса,
не более:

—
типоразмер 3Ux42HP — 8,0 кГ;

—
типоразмер 3Ux84HP — 16 кГ.

Средняя
наработка на отказ — не менее 30000 часов.
Средний срок службы — не менее 10 лет.

Передаточная
функция выбранного контроллера:

Соседние файлы в папке Курсовые работы

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
