Автоматизация освещения на предприятии диплом

Разработка автоматизированной системы управления освещением для административного здания

Образовательное
учреждение высшего образования

«Южно-Уральский
институт управления и экономики»

Выпускная
квалификационная работа

На тему:
«Разработка автоматизированной системы управления освещением для
административного здания»

Автор работы: А.Т. Петров

Руководитель работы: И.В. Сидорова

Нормоконтроль: Д.А. Новикова

Ответственный консультант по
экономической части:

И.А. Сергеичева

Заведующий кафедрой ТиЭ: А.Г.
Савиновских

Челябинск,
2016

Аннотация

«Проектирование локально — вычислительной сети для ИП Евдокимова М.В.»
Пояснительная записка к выпускной квалификационной работе. — Челябинск,
Образовательное учреждение высшего образования «ЮУИУиЭ», 2016. 73 страниц, 10
иллюстраций, 8 таблиц, 22 источников литературы.

В данной выпускной квалификационной работе рассматривается система
электроснабжения предприятия ТОРГОВЫЙ ДОМ «УРАЛЬСКИЙ ЗАВОД ХИМИЧЕСКОГО И
НЕСТАНДАРТНОГО ОБОРУДОВАНИЯ» (ТД «УЗХНО»).

Целью выпускной квалификационной работы является разработать
автоматизированную систему управления освещением административного здания.

Квалификационная работа состоит из введения, 6 глав и заключения.

Во введении определены актуальность работы, объект, предмет, цели и
задачи, практическая значимость работы.

В первой главе представлен анализ предметной области, рассмотрена системы
электроснабжения ООО «Уральский завод химического и нестандартного
оборудования», выявлены ее недостатки.

Во второй главе рассмотрены различные источники искусственного освещения
зданий, а также, варианты построения автоматизированных систем управления
системой освещения.

Третья глава посвящена подробному описанию предлагаемой системы
управления системой освещения административного здания.

В четвертой главе проведен выбор энергоэффективных источников освещения.

В пятой главе рассмотрены основные аспекты охраны труда при работе в
электроустановках. Определены основные факторы, вызывающие опасность для
человека при работе.

В шестой главе дана оценка внедрения предлагаемой системы и применения
энергоэффективнх источников света.

В заключении представлены общие выводы по квалификационной работе.

Содержание

Аннотация

Введение

Глава 1. Анализ производственно-хозяйственной деятельности
объекта и существующей схемы электроснабжения

.1 Общая информация

.2 Схема электроснабжения и электрооборудование объекта

.3 Динамика потребления электроэнергии

.4 Система освещения объекта

Выводы по главе 1

Глава 2. Анализ эффективности систем освещения

.1 Сравнение эффективности различных типов источников
освещения

.2 Различные варианты построения систем управления освещением

Выводы по главе 2

Глава 3. Построение системы управления освещением

.1 Выбор структуры системы освещением

.2 Выбор элементов системы управления освещением

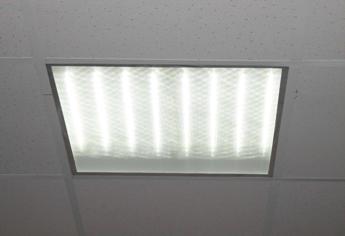

.2.1 Офисные светильники

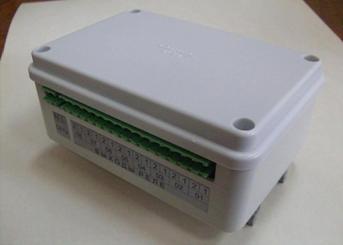

.2.2 Блок управления БУР-8

.2.3 Устройство сбора и передачи данных УСПД-01

.2.4 Устройство сбора и передачи данных УСПД-02

.2.5 Сервер сбора и обработки энергоинформации зданий

Выводы по главе 3

Глава 4. Эффективность внедряемых технологий

.1 Энергоэффективность осветительных приборов

.2 Экономичность осветительных приборов

Выводы по главе 4

Глава 5. Разработка мероприятий по охране труда и
экологической безопасности

.1 Мероприятия по охране атмосферного воздуха

.2 Защита от производственного шума и вибрации

.3 Мероприятия по охране и рациональному использованию недр

Выводы по главе 5

Глава 6. Расчет экономической эффективности

.1 Ориентировочная стоимость системы освещения

Выводы по главе 6

Заключение

Список использованной литературы

Введение

Энергосбережение (экономия электроэнергии) — реализация правовых,
организационных, научных, производственных, технических и экономических мер,
направленных на эффективное (рациональное) использование (и экономное
расходование) топливно-энергетических ресурсов и на вовлечение в хозяйственный
оборот возобновляемых источников энергии.

С развитием микроэлектроники, схемотехники, с истощением энергетических
ресурсов всего земного шара, проблема энергосбережения вышла на первое место
экономической политики государств.

Основными направлениями политики энергосбережения:

1. Проведение государственной политики в сфере энергосбережения.

2. Осуществление государственного надзора за рациональным
использованием топлива, электрической и тепловой энергии.

. Повышения эффективности использования энергоносителей в
результате внедрения новых энергосберегающих технологий, оборудования, приборов
и материалов, утилизации вторичных энергоресурсов.

. Структурной перестройки отраслей экономики и промышленности.

С целью экономного использования электрической энергии все предприятия,
связанные с разработкой электронных устройств, проектируют устройства,
выпускаемые в массовое производство таким образом, чтобы оно как можно меньше
потребляло электроэнергии. Для этого, например, проводятся попытки к
минитюаризации отдельных элементов, что позволяет комбинировать их единые блоки
небольших размеров. Это даёт возможность сберегать электрическую энергию за
счёт использования для питания этих блоков уже один источник питания, а не по
одному для каждого из элементов. На специализированных форумах и выставках
предприятия делятся своими новыми разработками в области энергосберегающей
аппаратуры.

Наиболее распространенный способ экономии электроэнергии — повышение
эффективности за счет использования современных технологий и микропроцессорной
техники в сфере автоматизации зданий.

Исходя из вышеперечисленного, можно сделать вывод, что проблема повышения
энергоэффективности является востребованной в настоящее время, что делает тему
работы «Разработка автоматизированной системы управления освещением для
административного здания» актуальной.

Объектом исследования является системы электроснабжения предприятия ООО
«Уральский завод химического и нестандартного оборудования».

Целью работы является разработка автоматизированной системы управления
освещением.

Таким образом, в результате написания работы будут решены следующие
задачи:

рассмотрена системы электроснабжения предприятия;

выявлены основные недостатки системы электроснабжения;

проведен анализ различных источников освещения;

рассмотрены типовые варианты построения систем управления освещением;

разработана структура автоматизированной системы управления освежением;

оценен экономический эффект от внедрения предлагаемой системы.

Глава 1. Анализ производственно-хозяйственной деятельности
объекта и существующей схемы электроснабжения

1.1 Общая информация

Собственных источников электроснабжения у ООО «Уральский завод
химического и нестандартного оборудования» (ООО «УЗХНО») не имеется.

Однолинейная схема присоединения к внешней электрической сети
электрооборудования приведена на рисунке 1.

Перечень точек поставки электроэнергии в сеть ООО «УЗХНО» из сети
приведен в таблице 1.

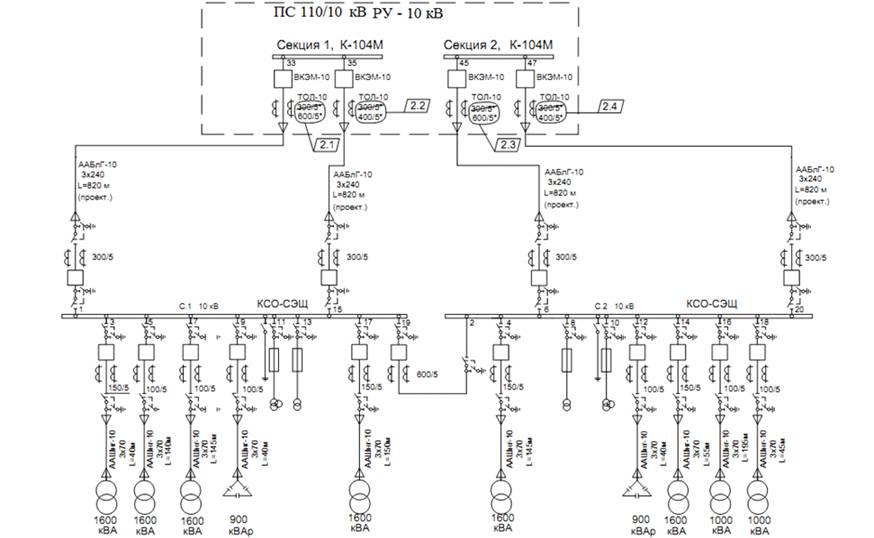

Рисунок 1. Однолинейная схема присоединения электрооборудования.

Таблица 1. Перечень точек поставки электрической энергии в сеть ООО
«УЗХНО»

Наименование присоединения	Уровень напряжения в точке	Максимальная мощность, кВт	Прибор учета	Трансформаторы	Расчетный коэффициент
			тип	№	баланс	тока	напряжения
ПС 110/10 кВ Ф-33	ВН	2250	СЭТ4ТМ.03	0104081212	Заказчик	ТОЛ-10	НАМИТ-6	8000
ПС 110/10 кВ Ф-35	ВН	2250	СЭТ4ТМ.03	0101072339	Заказчик	ТОЛ-10	НАМИТ-6	8000
ПС 110/10 кВ Ф-45	ВН	2250	СЭТ4ТМ.03	0104080512	Заказчик	ТОЛ-10	НАМИТ-6	8000
ПС 110/10 кВФ-47	ВН	2250	СЭТ4ТМ.03	0104080430	Заказчик	ТОЛ-10	НАМИТ-6	8000

1.2 Схема электроснабжения и электрооборудование объекта

Схема внешнего электроснабжения объекта соответствует III категории надежности, для которой
допустимое число часов отключения в год составляет 72 часа, а также допускаются
перерывы в электроснабжении, необходимые для ремонта и замены поврежденного
электрооборудования системы электроснабжения, с восстановлением
электроснабжения в течение 24 часов [1].

На рисунке 2 представлена однолинейная схема электроснабжения
административного здания ООО «УЗХНО».

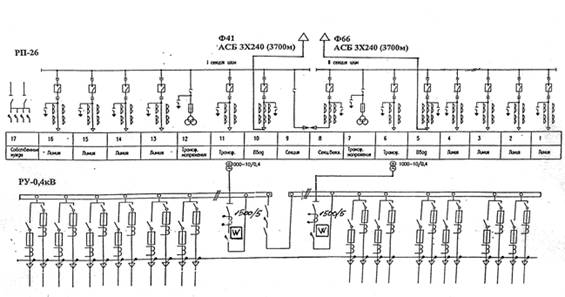

Рисунок 2. Однолинейная схема электроснабжения

Электроэнергия осуществляется от РП-26 по кабельным линиям во ВРУ-0,4 кВ.
Граница балансовой принадлежности и эксплуатационной ответственности
электросетевой организации и потребителя документирована актом и проходит по
наконечникам КЛ-0,4 кВ в РУ-0,4 кВ РП-26.

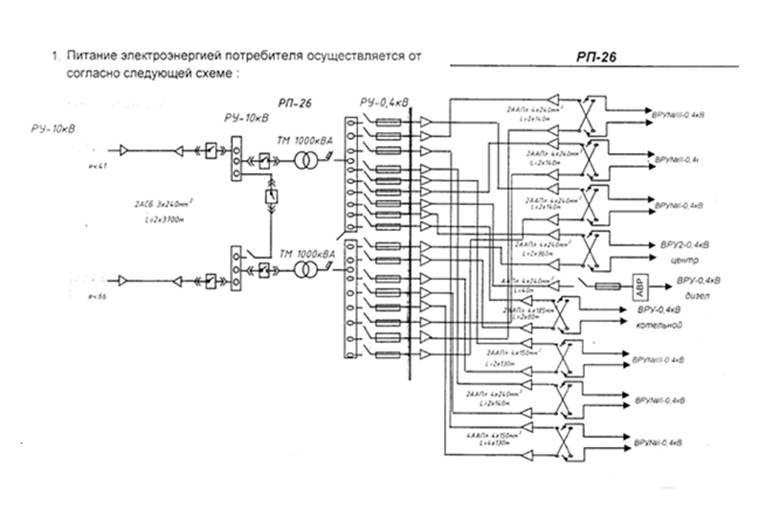

Рисунок 3. Схема питания электроэнергией

В эксплуатации и на балансе сетевой организации находятся: « РП-26 в
составе 2КЛ-10 кВ от РУ-10 кВ ПС 110/до РУ-10 кВ, кабельные линии 0,4 кВ от
РУ-0,4 кВ РП-26, вводно-распределительные устройства 0,4 кВ и внутренние эл.
сети».

Условно все установленное на объекте электропотребляющее оборудование
можно разделить на две категории: светотехническое оборудование, использующееся
в целях освещения помещений, и силовое электрооборудование, которое включает в
себя приточно-вытяжную вентиляцию, насосное оборудование, центры питания и
систему кондиционирования, а также орг.технику и бытовую технику.

Долевое распределение электроприемников по направлениям использования в
учреждении приведено на рисунке 4.

Рисунок 4. Долевое распределение установленной мощности электроприемников

1.3 Динамика потребления электроэнергии

На рисунке 5 представлена динамика потребления электроэнергии объекта ООО
«УЗХНО» с 2014 по 2016 гг.

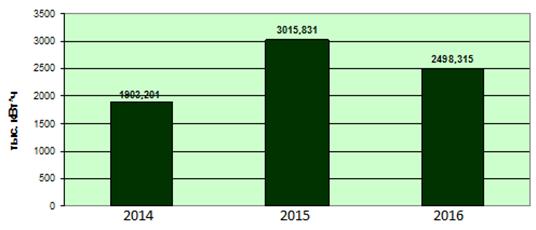

Рисунок 5. Динамика
потребления электроэнергии объекта

1.4 Система освещения объекта

Из общего потребленного расхода электроэнергии в здании примерно 24%
приходится на долю освещения.

На основании приказа № 16 от 19.01.2012 г. о проведении аттестации
рабочих мест и приказа Минздравсоцразвития России № 342н от 26.04.2011г. «Об
утверждении порядка аттестации рабочих мест по условиям труда» в ООО «УЗХНО»
проведена аттестация рабочих мест по условиям труда. Для проведения работ по
договору № 1301/05/06 от 13 января 2012 г. привлекалась аттестующая
организация ООО «Охрана. Безопасность», имеющая аттестат аккредитации № РОСС RU.0001.21ЭМ82 от 13 декабря 2010 г.
Аттестация рабочих мест по условиям труда проводилась с 19.01.2012г. по
23.05.2012 г. Всего проведена аттестация 95 рабочих мест. Результаты аттестации
рабочих мест представлены в сводной ведомости результатов аттестации рабочих
мест по условиям труда (Таблица 2).

В качестве осветительных приборов для освещения помещений объекта
применяются светильники с люминесцентными лампами, с лампами ДНаТ и ДРИ, а так
же с лампами накаливания 60 Вт.

Всего на объекте установлено 6919 ламп различного типа с суммарной
установленной мощностью 266,5 кВт.

Основное распределение между типами светильников приведено в таблице 3.

На объекте полностью отсутствует система управления освещением. Включение
и отключение осветительных установок осуществляется ручным способом с помощью
обслуживающего персонала и работников организации.

В качестве энергосберегающих мероприятий рекомендуется замена ламп
накаливания на светодиодные.

Таблица 2. Сводная ведомость результатов аттестации рабочих мест по
условиям труда

Наименование позиции	Количество рабочих мест и работников, занятых на данных рабочих местах (всего)	Проведена аттестация по условиям труда	Количество рабочих мест и работников с классами условий труда	Количество рабочих мест и работников с классами условий труда по травмоопасное™	Количество рабочих мест и работников с оценкой соответствия требованиям по обеспеченности СИЗ	Количество рабочих мест и работников, аттестованных с классами условий труда 3 и 4 и (или) «не соответствует по обеспеченности СИЗ»
			1	2	3	4	1	2	3	соответствует	не соответствует	СИЗ не предусмотрены
Рабочие места, ед.	95	95	0	93	2	0	23	72	0	31	0	64	2
Работники, занятые на данных рабочих местах, чел.	361	361	0	356	5	0	175	186	0	137	0	224	5
из них: женщины	259	259	0	257	2	0	153	106	0	97	0	162	2
лица в возрасте до 18 лет	0	0	0	0	0	0	0	0	0	0	0	0	0

Таблица 3

Место установки	Тип ламп	Количество ламп	Мощность одной лампы, Вт	Суммарная мощность, Вт	Кол-во часов работы в день	Кол-во дней работы в месяц	Расчетное месячное потребление, кВт*ч
Котельная 1	ЛБ-40	31	40	1240	8	30	297,6
	ДРЛ-400	3	400	1200	8	30	288
Мазутонасосная станция	ЛН	18	100	1800	8	30	432
Цех №2	ЛН	41	100	4100	8	30	984
	ЛБ-20	168	20	3360	8	30	806,4
	ДРЛ-250	2	250	500	8	30	120
	ДРЛ-400	3	400	1200	8	30	288
	ДНАЗ-400	480	400	192000	16	30	92160
	ДНАЗ-600	352	600	211200	16	30	101376
Цех №3	ЛН	41	100	4100	8	30	984
	ЛБ-20	168	20	3360	8	30	806,4
	ЛБ-40	184	40	7360	8	30	1766,4
	ДРЛ-250	2	250	500	8	30	120
	ДРЛ-400	3	400	1200	8	30	288
	ДНАЗ-600	1584	600	950400	16	456192
Цех №1	ЛН	130	100	13000	8	30	3120
	ЛБ-40	14	40	560	8	30	134,4
	ДНАТ-600	936	600	561600	16	30	269568
Гараж	ЛН	30	100	3000	8	30	720
	ЛБ-20	40	20	800	8	30	192
	ЛБ-40	47	40	1880	8	30	451,2
	ДРЛ-250	11	250	2750	8	30	660
	ДРЛ-400	4	400	1600	8	30	384
Цех нестандартного оборудования	ЛН	9	100	900	8	30	216
	ЛБ-40	33	40	1320	8	30	316,8
	ДРЛ-400	7	400	2800	8	30	672
Мойка тары	ЛН	11	100	1100	8	30	264
	ЛБ-40	8	40	320	8	30	76,8
	ДРЛ-400	4	400	1600	8	30	384
Профилакторий	ЛН	93	100	9300	8	30	2232
	ЛБ-20	304	20	6080	8	30	1459,2
	ЛБ-40	34	40	1360	8	30	326,4
Строй. Цех	ЛН	10	100	1000	8	30	240
	ЛБ-20	8	20	160	8	30	38,4
	ЛБ-40	18	40	720	8	30	172,8
	ДРЛ-250	12	250	3000	8	30	720
Цех №6	ДРЛ-400	107	400	42800	8	30	10272
	ЛБ-40	14	40	560	8	30	134,4
	ЛН	15	100	1500	8	30	360
Цех №7	ЛН	8	100	800	8	30	192
	ЛБ-40	56	40	2240	8	30	537,6
Цех №8	ЛН	9	100	900	8	30	216
	ЛБ-20	56	20	1120	8	30	268,8
	ЛБ-40	20	40	800	8	30	192
Административное здание	ЛБ-20	400	20	8000	12	30	28,800
Цех №4	ЛБ-40	40	40	1600	8	30	384
	ДНАЗ-600	400	600	240000	16	30	115200
Бомбоубежище	ЛБ-40	20	40	800	8	30	192
Цех №5	ДНАТ-600	500	600	300000	16	30	144000
Инженерно-техническая служба	ЛБ	8	40	320	8	30	76,8
Наружное освещение	ДРЛ-250	58	250	14500	8	30	3480
	ДРЛ-400	37	400	14800	8	30	3552

Выводы по главе 1

Анализ внешней схемы электроснабжения 10 кВ показывает, что она
соответствует необходимой категории по надежности. Имеется достаточное
количество независимых центров питания в соответствии с ПУЭ.

Энергосбережение предполагает рациональное энергоиспользование во всех
звеньях преобразования энергии — от добычи первичных энергоресурсов до
потребления всех видов энергии конечными пользователями, т.е. эффективные
технологии производства, передачи, распределения и потребления энергии,
максимальное использование возобновляемых источников энергии.

К недостаткам системы электроснабжения можно отнести использование
неэффективных осветительных приборов.

Новые энергоэффективные осветительные приборы позволяют значительно сократить
затраты электрической энергии на освещение. Установлено, что на объекте еще
используются лампы накаливания, которые рекомендуется заменить на более
экономичные — компактные люминесцентные лампы.

При замене ламп накаливания на люминесцентные источники света с той же
светоотдачей, но меньшей мощностью в несколько раз снижается потребление
электроэнергии.

Использование современной осветительной арматуры (использование пленочных
отражателей на люминесцентных светильниках дозволяет на 40% уменьшить количество
ламп, и, следственно, емкость светильников).

Использование действенных электротехнических компонентов светильников
(балластных дросселей с невысоким уровнем утрат и др.).

Глава 2. Анализ эффективности систем освещения

2.1 Сравнение эффективности различных типов источников
освещения

Все более широкое применение находят системы автоматического управления
включением, отключением светильников и автоматического регулирования
освещенности, а также энергоэкономичные источники света. Зарубежный опыт свидетельствует,
что автоматизация освещения позволяет снизить энергопотребление на 30-50%. В РФ
налажено и развивается производство электронных и электромагнитных
пускорегулирующих аппаратов для люминесцентных ламп, энергоэкономичных ламп и
осветительной арматуры, устройств автоматического управления освещением:
фотореле, приборов регулирования светового потока, инфракрасных датчиков [2-5].

В настоящее время выпускаются различные источники света, характеристики
которых приведены в таблице 4. Из приведенных данных видно, что лампы
накаливания по своей эффективности в 2 и более раза ниже, чем остальные,
Возможность экономии энергии определяется выбором источников света. С
появлением около десяти лет назад электронных пускорегулирующих аппаратов
(ЭПРА) возникла возможность создания более энергоэкономичных светильников с
компактными люминесцентными лампами (КЛЛ).

Сокращение расхода электроэнергии и повышение КПД лампы происходит в
результате повышения напряжения питания частотой 20 кГц; многократное
увеличение светоотдачи поверхности осветительного прибора позволяет уменьшить
его габариты. Срок службы лампы достигает 9000 часов. Компактная лампа
мощностью 10 Вт обеспечивает такую же освещенность, что и обычная лампа
накаливания мощностью 50 Вт. Срок окупаемости КЛЛ составляет 1-2 года. Кроме
замены источников света, имеются и другие способы повышения экономии энергии
при использовании осветительных установок.

Экономия электроэнергии зависит от сочетания и размещения источников
света и светильников. Использование одной более мощной лампы накаливания или
люминесцентной позволяет уменьшить потребление энергии без снижения
освещенности.

Добиться значительной экономии электроэнергии можно при разумном
сочетании общего и локального (местного) освещения на рабочем столе, в гостиной
для просмотра телевизионных программ, у зеркала в прихожей и т.п.

Таблица 4. Характеристика источников освещения

Тип источника света	Маркировка	Светоотдача, лм/Вт	Срок службы, ч
Лампы накаливания	ЛН	8-18	1000
Галогенные лампы накаливания	КГ	16-24	2000
Ртутно — вольфрамовые лампы	РВЛ	20-28	6000
Ртутные лампы высокого давления	ДРЛ	36-54	12000
Натриевые лампы высокого давления	ДНаТ	90-120	12000
Металлогенные лампы высокого давления	ДРИ	70-90	12000
Люминесцентные лампы низкого давления	ЛБ	60-80	10000
Люминесцентные лампы низкого давления с улучшенной цветопередачей	ЛБЦТ	70-95	10000
Компактные люминесцентные лампы низкого давления	КЛЛ	60-70	9000
Натриевые лампы низкого давления	ДНаО	120-180	12000
Светодиодные лампы	СЛ	60-100	50000

Хорошо предусмотреть возможность включения части ламп в светильниках,
автоматического отключения освещения при выходе из комнаты, использовать
современные энергосберегающие лампы. Среди обилия выпускаемых светильников
экономичность энергосбережения довольно часто выпадает из поля зрения
конструкторов. Расход электроэнергии на освещение может быть сокращен на 10-25%
за счет замены ламп накаливания люминесцентными лампами, рационального
освещения в квартирах и правильной эксплуатации светильников.

Эффективным является пакетный способ размещения светильников вместо
линейного способа. При линейном — осветительная арматура располагается в виде
отдельных линий, а при пакетном — над рабочим местом располагают несколько
светильников. Практика показала, что один и тот же уровень освещенности
рабочего места при пакетном способе поддерживается в 2 раза меньшим числом
светильников. Использование комбинированного общего и местного освещения,
искусственного и естественного освещения позволяет уменьшить потребление
электроэнергии. В соответствии с ограничениями по дискомфортности освещения
нельзя использовать только местное освещение рабочих мест. Оно должно
обязательно дополнено общим с пониженной освещенностью. Регулярная протирка
остекления позволяет снижать продолжительность горения ламп при двухсменной
работе предприятия на 15% в зимнее время и на 90% — в летнее. Правильный выбор
типа светильника, мощности и места его установки позволяет экономить 40-50%
расходуемой на освещение электроэнергии [7].

Более экономичными источниками света являются люминесцентные лампы. Они
обладают благоприятным светом излучения. Люминесцентное освещение создает
благоприятные условия для отдыха, снижает утомляемость, способствует увеличению
производительности труда. По цветности излучения люминесцентные лампы делятся
на:

) лампы белого света (ЛБ);

) лампы дневного света (ЛД);

) лампы дневного света с исправленной цветностью (ЛДЦ);

) лампы холодно-белого света (ЛХБ);

) лампы тепло-белого света (ЛТБ), которые имеют явно выраженный розовый
оттенок.

Наиболее экономичными и универсальными являются лампы белого света (ЛБ).
Они обеспечивают значительно лучшую цветопередачу, чем лампы накаливания и по
цветности воспроизводят приблизительно солнечный свет, отраженный облаками.
Применение ламп ЛБ целесообразно в детских комнатах для подготовки школьных
заданий и при чертежных работах.

К важнейшим характеристикам люминесцентных ламп следует отнести то, что
световой поток их больше, чем ламп накаливания. Срок службы люминесцентных ламп
составляет 5000 ч.

Экономии электроэнергии также способствует установка в комнатах двойных
включателей. Это позволяет при необходимости включать люстры полностью или
частично.

При освещении лестничных площадок и коридоров, в домах устанавливаются
реле времени или автоматические выключатели с выдержкой времени. От контроля за
исправной работой этих устройств со стороны домоуправлений и жильцов в
значительной степени будут зависеть экономный расход электроэнергии в местах
общего пользования.

Преимущества, которыми обладает светоизлучающий диод (СИД) по сравнению с
традиционными лампами, позволяют с уверенностью утверждать, что появление новых
типов осветительных приборов на основе СИД станет революционным технологическим
прорывом в светотехнике.

Впервые светодиоды стали использоваться в промышленной продукции во
времена СССР в конце 60-х — начале 70-х гг. Тогда они не обладали требуемой для
осветительных приборов светоотдачей, ресурс их был невелик, и светили они не
белым цветом, как нужно, а красным или каким-то иным. Все упиралось в
материалы. В 90-х гг. по понятным причинам работа над созданием светоизлучающих
диодов была приостановлена.

В мире же, наоборот, подобные работы велись нарастающими темпами, и был
создан новый материал — нитрид галлия на сапфире, позволивший достичь свечения
белого цвета. Особенно в этом плане преуспела японская компания Nichia и ее
коллеги-конкуренты из других сопутствующих фирм, разработавшие пять
технологических блоков процесса изготовления светильников: электроснабжение объект освещение энергоинформация

рост кристаллов сапфира по методу Киропулоса;

механическую обработку кристаллов сапфира, в т.ч. резку, шлифовку и
полировку пластин до 14 класса;

эпитаксиальное наращивание нитрида галлия на полированных подложках
сапфира методом газотранспортных реакций;

изготовление на эпитаксиальных структурах методом электронной литографии
чипов светодиодов;

сборочное производство (корпусирование) светодиодов.

В настоящее время в мире кристаллы светодиодов поставлены на массовое
производство, и ежегодно общемировой прирост объемов их выпуска увеличивается
на 30-40%. По результатам 2008 г., мировой рынок светодиодов достиг 25-30 млрд
долл.

В настоящее время разработана целая серия осветительных приборов, в т.ч.
идентичных по цоколю лампам накаливания мощностью от 40 до 100 Вт, с
энергопотреблением 4-10 Вт. Значительно расширены сферы, в которых могут быть
использованы приборы. Фактически речь идет о возможной замене существующих ламп
накаливания и люминесцентных ламп светильниками на СИД.

Можно отметить основные преимущества ламп на светодиодах:

— низкое энергопотребление — в 10 раз ниже, чем у обычной лампы
накаливания, и на 20-25% ниже, чем у энергосберегающей люминесцентной лампы;

лампы на светодиодах не требуют особой системы утилизации, т.к. они, в
отличие от люминесцентных ламп, экологически безвредны. Светодиод не
представляет вреда для экологии, его размеры относительно малы;

пожаро- и взрывобезопасность;

полная цветовая гамма излучения;

высокий КПД. Современные светодиоды немного уступают по этому параметру
только натриевым газоразрядным лампам. Однако натриевые лампы непригодны для
освещения жилых помещений из-за низкого качества света;

высокая механическая прочность, вибростойкость (отсутствие нити
накаливания и иных чувствительных составляющих);

сверхдолгий срок работы — до 100 тыс. ч. Но и он не бесконечен — при
длительной работе и/или плохом охлаждении происходит «отравление» кристалла и
постепенное падение яркости;

спектр современных люминофорных диодов аналогичен спектру люминесцентных
ламп, которые давно используются в быту. Схожесть спектра обусловлена тем, что
в этих светодиодах также используется люминофор, преобразующий ультрафиолетовое
или синее излучение в видимое с хорошим спектром;

малая инерционность;

малый угол излучения — также может быть как достоинством, так и
недостатком;

безопасность — не требуются высокие напряжения;

нечувствительность к низким и очень низким температурам. Однако, высокие
температуры противопоказаны светодиоду, как и любым полупроводникам.

Недостатки ламп на светодиодах:

основной недостаток — высокая цена. Отношение цена/люмен у сверхъярких
светодиодов в 50 — 100 раз больше, чем у обычной лампы накаливания;

низкая предельная температура:

мощные осветительные светодиоды требуют внешнего радиатора для
охлаждения, потому что имеют неблагоприятное соотношение своих размеров к
выделяемой тепловой мощности (они слишком мелкие) и не могут рассеять столько
тепла, сколько выделяют (несмотря даже на более высокий КПД, чем у ламп
накаливания). Осветительный светодиод мощностью 10 Ватт требует пассивный
радиатор размером как у микропроцессора Pentium 4 без вентилятора. Такой
большой радиатор не только удорожает конструкцию, но и с трудом может быть
вписан в формат бытовых осветительных приборов;

для питания светодиода от питающей сети необходим низковольтный источник
питания постоянного тока, тоже с радиатором, что дополнительно увеличивает
объём светильника, а его наличие дополнительно снижает общую надёжность и
требует дополнительной защиты. Поэтому многие разработчики ограничиваются
выпрямителем, а светодиоды включают последовательно;

высокий коэффициент пульсаций светового потока при питании напрямую от
сети промышленной частоты без сглаживающего конденсатора, при его наличии
пульсации малы;

дешёвые массовые LED имеют светоотдачу 60-100 лм/Вт;

спектр отличается от солнечного.

2.2 Различные варианты построения систем управления
освещением

С точки зрения организации энергосберегающей системы освещения, категории
зданий можно условно разделить на три категории [7-10]:

— многоквартирные жилые дома,

офисные, производственные и торговые здания,

частные жилые дома (коттеджи).

Для каждой из этих категорий можно разработать типовую схема построения
системы энергосберегающего светодиодного освещения, организованную из устройств
предложенного комплекса, что позволяет достичь необходимых параметров освещения
и энергоэффективности с минимальными затратами по стоимости оборудования и монтажных
работ.

Базовым элементом системы энергосберегающего светодиодного освещения
служат светодиодные светильники, управляемые по проводным или беспроводным
линиям связи при помощи управляющих программ и панелей локального управления, с
использованием ретрансляторов или модемов сотовой связи, либо интернет.

Выводы по главе 2

Все более широкое применение находят системы автоматического управления
включением, отключением светильников и автоматического регулирования
освещенности, а также энергоэкономичные источники света. Зарубежный опыт
свидетельствует, что автоматизация освещения позволяет снизить
энергопотребление на 30-50%. В РФ налажено и развивается производство
электронных и электромагнитных пускорегулирующих аппаратов для люминесцентных
ламп, энергоэкономичных ламп и осветительной арматуры, устройств
автоматического управления освещением: фотореле, приборов регулирования
светового потока, инфракрасных датчиков [11-13].

С точки зрения организации энергосберегающей системы освещения, категории
зданий можно условно разделить на три категории:

— многоквартирные жилые дома,

офисные, производственные и торговые здания,

частные жилые дома (коттеджи).

Глава 3. Построение системы управления освещением

3.1 Выбор структуры системы освещением

Системы освещения офисных и производственных зданий имеют ряд схожих
основных характеристик, так как состоят из отдельных рабочих помещений,
связанных коридорами, а также подсобных помещений, аналогичных помещениям
общего пользования многоквартирных жилых домов.

Требованиями САН ПИН и ряда ГОСТов установлена необходимость обеспечения
определенных уровней освещенности и ряда других характеристик качества
освещения в рабочих зонах, являющихся местами постоянного присутствия людей.

Для выполнения требований нормативных документов система освещения должна
обеспечивать поддержание искусственной освещенности в помещении на заданном
уровне с учетом естественной освещенности.

Рисунок 4. Схема освещения здания с помещениями и коридорами

Система освещения здания формируется как сумма систем освещения помещений
с передачей ряда функций управления общему серверу здания, имеющему, как
правило, более высокий приоритет и используемому в качестве регулятора режимов
управления и диспетчерским центром (сбор и хранение данных, составление и
отображение отчетов) [14-16].

В помещениях постоянного пребывания людей (рабочие помещения)
устанавливаются панели локального управления для регулирования светового потока
групп интерфейсных светильников и управления включением и выключением
управляемых и неуправляемых светильников с помощью блоков БУР-8.

В помещениях кратковременного присутствия людей устанавливаются
светильники со встроенными датчиками освещенности и акустическими датчиками или
светильники с внешними датчиками движения. Управление светильниками «по
расписанию» осуществляется через БУР-8.

Помещение размером 10х9 метров освещается встраиваемыми светодиодными
светильниками СВО-01/хх-2800/40. Светильники расположены в четыре ряда по
четыре светильника в ряду и предназначены для общего освещения рабочих мест. В
каждом ряду установлен ведущий светильник с управлением по радиоканалу и
датчиком освещенности. Остальные светильники ряда — ведомые, управляются по
яркости диммирующим напряжением ведущего светильника ряда. Такая схема
позволяет снизить затраты за счет исключения микропроцессорного модуля из
ведомых светильников, находящихся по естественному освещению в аналогичных с
ведущим светильником условиях. Во входной зоне прохода установлен светильник
без управления яркостью, выполняющий функцию дежурного аварийного освещения.

Управление включением сетевого напряжения светильников рабочих зон
осуществляется блоком БУР-8.

Управляющим устройством системы служит панель локального управления, а
также подключенный к ней сервер здания.

К системе подключен электросчетчик КАРАТ-101 для съема показаний и
отключения нагрузки по команде или при аварийных параметрах сети и превышении
лимитов.

3.2 Выбор элементов системы управления освещением

Основным базовым элементом комплекса средств являются управляемые
светодиодные светильники [17-19].

В составе системы предусмотрены управляемые светодиодные светильники двух
основных типов:

офисные встраиваемые или накладные типа «Армстронг» с потребляемой
мощностью 30 — 40 Вт,

светильники для ЖКХ мощностью 6 — 15 Вт.

Светильники сертифицированы. Сертификат РОСС RU.АЯ60.В21360

№ 0021568 от 12.05.2011г.

3.2.1
Офисные светильники

Корпус пластмассовый — АВС пластик с повышенным температурным диапазоном.
Состоит из квадратной рамы размеров 595х595 мм и высотой 65 мм. В нижнюю часть
рамы устанавливается рассеиватель из высококачественного пропускающего свет
органического стекла. Рассеиватель свободно лежит на приливах корпусных
деталей. В верхней части рамы устанавливается металлическая панель (крышка),
предназначенная для установки светодиодных линеек, модуля управления и блока
питания светильника.

Светодиодные линейки — печатные платы со светодиодами, обеспечивающие
равномерное распределение потоков света на рассеиватель.

Модуль управления выполняет функции управления свечением светодиодных
линеек.

Рисунок 6. Образец светильника СВО- 01/43-2800/40 в сборе, включенный

Управляемые светодиодные светильники могут подключаться по беспроводным и
проводным линиям связи к панелям локального управления или серверу. Кроме того,
светильник может выступать в качестве ретранслятора команд и данных.

Светильники имеют возможность управления яркостью свечения светодиодных
линеек в режимах работы — автономном и ручном.

В ручном режиме световой поток светодиодных линеек определяется командой
системы управления или инфракрасного пульта ДУ. В автономном режиме модуль
управления автоматически поддерживает уровень суммарной освещенности в рабочей
зоне с учетом естественной (внешней) освещенности. Источником информации о
внешней освещенности является фотоприемник, подключенный к модулю управления.

3.2.2 Блок
управления БУР-8

Корпус пластмассовый. Состоит из основания размером 124х84 мм и высотой
43 мм и крышки (127х87 мм, высотой 14 мм)

Каналов управления (реле 220В, 5А) — 8 Потребляемая мощность от сети 220В
— 5ВТ. Интерфейс связи RS485 / радиоканал.

Рисунок 7.
Блок управления светильниками в сборе

Панель
локального управления

Корпус пластмассовый. Размеры основания 95х95х50 мм. Размеры крышки
120х120х8 мм.

Декоративная крышка выполняет функции защиты от пыли и свободного
доступа, обеспечивая степень зашиты IP20. На крышке монтируется встроенный блок
клавиатуры. В крышке предусмотрено окно для жидкокристаллического индикатора,
отображающего режимы работы и состояние блока.

Рисунок 8. Панель локального управления в сборе.

3.2.3
Устройство сбора и передачи данных УСПД-01

Рисунок 9. Устройство сбора и передачи данных УСПД-01

Назначение: устройство предназначено для дистанционного мониторинга
потребления энергоресурсов, учёта, автоматизации технологических процессов и
может использоваться как расходомер или счётчик количества с предоставлением
возможности дистанционного съёма информации.

Устройство является вторичным преобразователем, реализует числоимпульсный
канал измерения и в качестве первичных преобразователей использует или счётчики
воды, или счётчики газа, или электросчётчики, имеющие импульсный
(телеметрический) выход. Устройство преобразует импульсы соответственно в
единицы расхода или воды, или газа, или электроэнергии.

Исполнение УСПД-01.4 используется в качестве ретранслятора преобразователя
(радио-RS485) для обмена с радиомодемным батарейным устройством УСПД-02,
выполняющим сбор данных со счётчиков воды, газа, с датчиков протечки воды,
измерение температуры.

Устройство обеспечивает:

Измерение потребляемого объёма или воды, или газа, или электроэнергии
нарастающим итогом;

Сохранение во встроенной энергонезависимой памяти потребления или воды,
или газа, или электроэнергии с последующей возможностью вывода на переносной
компьютер через локальную сеть по протоколу RS485.

Число подключаемых счетчиков — 1 или 2 Габаритные размеры, мм: 88х37х50.

3.2.4 Устройство сбора и передачи данных УСПД-02

Рисунок 10. Устройство сбора и передачи данных УСПД-02

Назначение: устройство предназначено для дистанционного мониторинга
потребления энергоресурсов.

Устройство используется для эксплуатации в местах, где затруднен доступ к
счётчикам воды, газа, электроэнергии, а также для удобства организации узла
учёта воды, газа, тепла или электроэнергии с предоставлением возможности
дистанционного съёма информации.

Устройство является вторичным преобразователем, реализует числоимпульсный
канал измерения и в качестве первичных преобразователей использует или счётчики
воды, или счётчики газа, или электросчётчики, имеющие импульсный
(телеметрический) выход. Устройство преобразует импульсы в соответствующие
единицы расхода.

Устройство обеспечивает:

Измерение потребляемого объёма или воды, или газа, или электроэнергии
нарастающим итогом;

Число входных каналов:

1 канал для измерения температуры внешнего объекта;

1 канал для измерения влажности (контроль протечки);

1 канал для подключения датчика охраны;

— 1канала (выбор перемычкой в каждом):

— или подключение счётчиков;

— или устройств сигнализации.

Габаритные размеры, мм:88х37х50

3.2.5
Сервер сбора и обработки энергоинформации зданий

Программный комплекс системы состоит из двух основных блоков:

«Конструктор» представляет собой визуальный инструмент формирования
системы. Он позволяет с помощью клавиатуры и мыши создать план здания, добавить
этажи, комнаты, устройства, настроить линии связи между устройствами.
Информация отображается на экране в виде плана здания с нанесенными на нем
этажами, комнатами и устройствами. Для удобства навигации можно использовать
общий план, мини-карту (в правом верхнем углу, на ней отображается весь план в
минимальном масштабе), поля ручного выбора этажей, комнат и устройств [19].

Также режим «Конструктор» позволяет формировать расписание системы,
задавать режимы работы и программировать подключенные устройства. Режим
защищается паролем или бесконтактной картой пользователя.

«Управление» позволяет оперативно отображать на экране состояние системы:
наличие связи с устройствами, уровень освещенности в помещениях, состояние
светильников (включен/выключен). При соответствующих правах доступа
пользователь может непосредственно управлять светильниками, выбирать режим
работы всей системы (автоматический, «по расписанию», локальный и другие),
смотреть статистику работы системы.

Функциональные возможности:

— поддержание искусственной освещенности в помещении на заданном уровне;

— учет естественной освещенности в помещении;

— учет времени суток, дня недели и присутствия людей в помещении;

— интеллектуальное дистанционное управление освещением на основе
беспроводного и проводного каналов связи;

— возможность регулирования уровня освещенности;

— контроль состояния светильников на сервере,

— возможность индивидуальной настройки режимов работы системы
(автоматический, ручной, дежурный и их комбинации) путем составления расписания
работы системы.

— локальное управление светильниками по фактору присутствия.

На программное обеспечение сервера возлагаются функции управления,
настройки, мониторинга, обработки и хранения данных.

1. Управление:

-блоками включения выключения светильников (групп светильников),

светильниками,

-режимами управления яркостью светильников

автомат, ручной (локальный от системы),

-режимами работы локальных панелей управления,

2. Формирование системы:

-настройка адресов устройств.

формирование групп,

настройка параметров системы (обмен, отчеты),

ввод и настройка параметров устройств,

ввод и отображение плана системы (помещения, группы, светильники, связи
между устройствами, спецификации групп и отчетов, обозначения),

3. Формирование расписания: время, дни недели, даты.

4. Мониторинг состояния светильников, групп светильников, устройств
управления и учета.

5. Хранение данных о состоянии системы и ее элементов по времени.
Статистические отчеты.

6. Анализ ситуации:

-превышение допустимого потребления для устройств управления,

неработоспособность светильников, устройств управления и линий связи,

срабатывание датчиков присутствия в режиме охраны.

Выводы по главе 3

Глава 4. Эффективность внедряемых технологий

4.1 Энергоэффективность осветительных приборов

В помещениях постоянного присутствия людей устанавливаются управляемые
светильники с режимами ручной и автоматической регулировки яркости. В подсобных
помещениях кратковременного пребывания устанавливаются светильники с датчиками
освещенности и акустическими или инфракрасными датчиками. Панели управления
располагаются в нескольких наиболее используемых помещениях и на выходе из
дома. Предусматривается управление в режиме «Расписание» для организации
эффекта присутствия хозяев.

Энергоэффективность системы освещения на объекте исполнения проекта,
представляющего собой административное здание, обеспечивалась с учетом
следующих требований:

— минимизация потребления электроэнергии на освещение мест общего
пользования,

— комфортность освещения,

низкая стоимость оборудования и технического обслуживания.

Минимизация потребления электроэнергии была достигается за счет
применения светильников в автоматическом режиме управления световым потоком в
зависимости от внешней освещенности, контролируемой встроенным датчиком
освещенности, и присутствия людей, определяемого при помощи встроенного
акустического датчика.

В результате светильник светится в течение периода около двух минут в
темное время суток в присутствии человека.

Вне этого периода потребление светильника в дежурном режиме составляет
около 2Вт. Таким образом достигается практически наивысшая экономичность.

Реализация полного отключения светильников от сети в режиме «Расписание»
нецелесообразна, так как большая часть светильников находится в тамбурах, не
имеющих естественного освещения, движение же людей возможно в любое время
суток.

Отключение в светлое время суток светильников, расположенных в зонах с
естественным освещением, даст крайне незначительную экономию электроэнергии

72Втчас для дома в целом. При этом затраты на устройства отключения и их
энергопотребление будут несоизмеримо выше.

В реализованном варианте комфортность достигается отсутствием «мертвых»
зон, характерных для инфракрасных датчиков движения, и одновременностью
включения всех светильников в зоне нахождения человека.

Управление светильниками и другим электрооборудованием в режиме

«Расписание» целесообразно в офисных, торговых и производственных зданиях
в целях достижения экономии электроэнергии за счет фактора «забывчивости».

Работа системы в режиме «Расписание» реализована в помещении
диспетчерской, а также в офисном помещении дополнительного пилотного объекта.

Задача оптимизации режимов управления до достижения максимальной энергоэффективности
сводится в помещениях с естественной освещенностью к определению оптимального
расположения датчиков освещенности с целью создания требуемой освещенности
рабочей зоны в автоматическом режиме управления яркостью. С учетом особенностей
использования помещений могут быть установлены ограничения максимального и
минимального уровней яркости. По окончании рабочего времени программа
«Расписание» переводит светильники в режим достаточной требуемой яркости или
отключает их.

Для помещений без естественной освещенности выбираются достаточные уровни
яркости в ручном (системном) режиме. По окончании рабочего времени программа
«Расписание» переводит светильники в режим достаточной яркости или отключает
их.

Дополнительно энергоэффективность помещений без постоянного нахождения
людей повышается применением датчиков присутствия (движения, ёмкостных,
акустических).

4.2 Экономичность осветительных приборов

Перевод освещения на энергосберегающие светильники с светодиодной лампой
является в настоящее время очень эффективным, несмотря на большие затраты, т.к.
стоимость светотехнической продукции достаточно высокая.

Установка светильников такого типа позволяет значительно сэкономить
электрическую энергию, что очень актуально в настоящее время, увеличить уровень
освещенности магистральных дорог и внутриквартальных проездов, а также
сократить расходы на обслуживание наружного освещения.

Появление новых технологий в системах освещения позволяет получить
большой экономический эффект. Практика показывает, что при их внедрении
потенциал экономии электроэнергии в большинстве муниципальных систем уличного
освещения может составлять более 50 %.

В рамках разработанной Федеральной целевой программы
«Энергосбережение России» многие регионы разработали свою концепцию
энергосбережения, отличающуюся отдельными разделами, отражающими специфику
региона, муниципального образования. Но во всех программах присутствуют
мероприятия по совершенствованию светильников и светотехнического оборудования,
эксплуатации и модернизации городского электроосветительного хозяйства.

Семейство компактных газоразрядных ламп

За почти полувековой период внедрения газоразрядных ламп они стали
стандартом для всех отраслей и не нашли широкого применения только при
освещении жилья в силу таких отрицательных факторов, как повышенный шум
пускорегулирующей аппаратуры, неприятное мерцание света и невозможность
быстрого повторного включения лампы до момента ее полного остывания.

Обладают высокой яркостью и стабильным в течение всего срока службы
цветом излучения.

Цвет излучения: от желтого до нейтрально-белого.

Компактные размеры лампы и разрядной дуги позволяют создавать световые
пучки высокой интенсивности. Рабочее положение — произвольное.

Необходимо знать:

Начинают работать на полную мощность не сразу, а только по мере
прогревания.

Должны применяться в закрытых светильниках с защитным стеклом.

Для работы ламп необходимы балласты и зажигающие устройства.

Обязательно применение токового предохранителя (IEC1167).

Если напряжение сети постоянно отклоняется от номинала более чем на 3%,
то необходимо использовать ПРА на другое номинальное напряжение.

Области применения:

Наружное освещение: улицы, площади, скоростные магистрали, транспортные
пересечения, протяжные туннели, спортивные сооружения, аэродромы, строительные
площадки, архитектурные сооружения, вокзалы, аэропорты для уличного освещения,
производственные и складские помещения, дороги и пешеходные зоны.

Декоративное наружное освещение: для подсветки пешеходных дорожек,
тротуаров.

Художественная подсветка зданий.

Преимущества:

Стабильный цвет излучения в течение всего срока службы.

Высокая эффективность ламп позволяет снизить эксплуатационные затраты.

Длительный срок службы по сравнению с галогенными лампами и лампами
накаливания.

Все типы ламп имеют защиту от УФ излучения.

Газоразрядные лампы можно разделить на ртутные, металлогалогенные и
натриевые лампы.

Светодиодное освещение

В настоящее время одним из самых перспективных направлений в освещении
является внедрение светодиодов.

Светодиод — это полупроводниковый прибор, преобразующий электрический ток
непосредственно в световое излучение. Излучаемый свет лежит в узком диапазоне
спектра, его цветовые характеристики зависят от химического состава
использованного в нем полупроводника.

Светодиодные светильники обладают высокой экономичностью
энергопотребления и являются экологически чистыми, не требуют специальных
условий по обслуживанию и утилизации. Срок их службы значительно превышает
существующие аналоги (срок непрерывной работы светильника не менее 80 тыс. часов,
что эквивалентно 25 годам эксплуатации, при 10 часовой работе в день). Причем,
это не срок, когда светодиод выходит из строя, а примерно в это время снижение
его светового потока достигнет 50%.

Светодиодные светильники (в отличие от светильников с газоразрядной
лампой) обладают возможностью регулировки яркости за счет снижения питающего
напряжения. СНиП 23-05-95 для экономии электроэнергии допускает в ночное время
снижение уровня освещенности на 30-50%.

Современная философия энергосбережения должна включать в себя все
многообразие подходов и технологий экономии топливно-энергетических ресурсов, и
в первую очередь за счет внедрения инновационных решений в этой области.
Внедрение светодиодного освещения — это одна из значительных ее составляющих.

Таблица 5. Сравнительная таблица разных типов ламп, использующихся в
уличном освещении

	ЛН	ДРЛ	ДРИ	ДНАТ низкого давления	ДНАТ высокого давления	Светодиодный светильник
Экономичность	низкая	средняя	средняя	высокая	средняя	высокая
Цветопередача	отличная	хорошая	отличная	плохая	хорошая	отличная
Светоотдача, Лм/Вт	13	30-60	70-95	До 200	До 150	До 150
Период эксплуатации	короткий (1000 ч)	значительный (до 12000 ч)	значительный (до 15000 ч)	значительный (до 32 000 ч)	значительный (до 32 000 ч)	длительный (до 80000 ч)
Возможность плавной регулировки мощности	да	нет	нет	нет	нет	да
Зажигание, перезажигание	быстрое	длительное	длительное	длительное	длительное	быстрое
Наличие ртути	нет	да	да	нет	количество ртути сильно уменьшено или отсутствует вовсе	нет

Выводы по главе 4

1. минимизация потребления электроэнергии на освещение мест общего
пользования,

2. комфортность освещения,

. низкая стоимость оборудования и технического обслуживания.

Глава 5. Разработка мероприятий по охране труда и
экологической безопасности

Действующие правовые нормы в области экологической безопасности требуют,
чтобы система природоохранных мероприятий обеспечивала:

· соблюдение предельно-допустимых норм химических, физических,
биологических и механических воздействий на окружающую среду и персонал при
обустройстве и эксплуатации месторождения и снятии с эксплуатации объектов
обустройства;

· соблюдение требований к использованию компонентов природной
среды;

· выполнение требований к проектным решениям по уменьшению
(предотвращению) вредного воздействия на окружающую среду при ведении работ по
обустройству месторождения, включая требования к управлению отходами
производства и потребления, в т.ч. жидкими бытовыми отходами и отходами
бурения;

· соблюдение требований к составу и условиям применения
экологически опасных материалов, их хранению и транспортировке;

· выполнение требований к мероприятиям по охране окружающей
природной среды, очистному оборудованию и установкам;

· выполнение требований к социально-бытовым условиям проживания
и работы персонала и обеспечению санитарно-гигиенических нормативов;

· выполнение требований к производственному экологическому
контролю и мониторингу окружающей среды;

· выполнение санитарно-гигиенических требований к оборудованию,
материалам, условиям труда.

5.1 Мероприятия по охране атмосферного воздуха

Основные мероприятия по охране атмосферного воздуха направлены на
обеспечение соблюдения нормативов качества воздуха рабочей зоны и сокращение
вредных выбросов в атмосферу до нормативного уровня от всех источников
загрязнения на всех стадиях работ.

Основными мероприятиями по охране атмосферного воздуха являются:

· в период строительства:

· контроль токсичности и дымности отработавших газов автомашин
и спецтехники;

· предотвращение утечек ГСМ;

· испытание трубопроводов на прочность и герметичность
давлением;

· стопроцентный контроль швов сварных стыков трубопроводов;

· в период эксплуатации:

· применение герметизированной системы сбора углеводородов;

· оборудование всех аппаратов и сосудов, работающих под
давлением, предохранительными клапанами с обвязкой на факельную систему;

· диспетчерский контроль технологических и вспомогательных
процессов;

· сооружение дренажных емкостей для опорожнения аппаратов и
емкостей и сбора утечек.

Технические и технологические решения предусматривают:

· изготовление оборудования, арматуры, трубопроводов,
соединительных деталей выбрано с учетом климатических условий района их
размещения и эксплуатации;

· установку на трубопроводах запорной арматуры, соответствующей
классу “А”, герметичности затвора по ГОСТ 9544-93;

· расчетные параметры оборудования, арматуры и трубопроводов с
учетом обеспечения их безаварийной эксплуатации;

· защиту трубопроводов от превышения давления рабочей среды за
счет применения системы автоматического регулирования, сигнализаций и
блокировок, а также механической защиты (предохранительные клапаны);

· осуществление сбросов от предохранительных клапанов на факел,
что исключает выброс в атмосферу газа;

· оборудование факельных устройств приборами контроля погасания
пламени с выдачей светового и звукового сигнала;

· автоматический розжиг дежурных горелок при поступлении
сигнала о погасании пламени;

· сокращение выбросов вредных веществ от факельной системы за
счет применения на факелах факельных горелок новой конструкции с
рассредоточенным выходом сбросных газов. Эти решения позволяют значительно
сократить выбросы и уменьшить воздействие на атмосферный воздух, особенно при
аварийных выбросах;

· оборудование резервуаров навесами для защиты от прямых
солнечных лучей для снижения объемов выбросов от «малых» дыханий
резервуаров, возникающих за счет суточных колебаний температуры воздуха;

· проектирование дренажных систем в закрытом исполнении,
герметизация сальниковой запорной арматуры, скважин, трубопроводов, аппаратов и
насосных агрегатов;

· применение закрытых систем хранения и загрузки сыпучих
материалов с целью минимизации выбросов в атмосферу загрязняющих веществ вне
системы организованных источников выбросов;

· разработку плана по охране атмосферного воздуха, включающего
мероприятия по регулированию выбросов в атмосферу в период неблагоприятных
метеоусловий для контроля и соблюдения величин предельно допустимых выбросов;

· разработку предложений по установлению норм предельно
допустимых выбросов вредных веществ в составе проекта обустройства
месторождения;

· разработку и согласование в установленном порядке проекта
нормативов предельно допустимых выбросов в атмосферу.

5.2 Защита от производственного шума и вибрации

Защита работающих от производственного шума и вибраций достигается, в
основном, подбором соответствующего технологического оборудования. Уровни шума,
генерируемого технологическим и вспомогательным оборудованием, не должны
превышать величин, установленных ГОСТ 12.1.008-83.

Оборудование должно быть установлено и отцентрировано таким образом,
чтобы уровень вибрации от работающего оборудования не превышал значений,
установленных ГОСТ 12.4.012-83.

Обеспечение допустимых уровней звукового давления и уровней шума на
площадках скважин и на рабочих местах осуществляется соблюдением требований
СНиП II-12-77 «Защита от шума».

Насосное оборудование и приводная арматура будут приняты с учетом
мероприятий по защите от шума, в соответствии с ГОСТ 12.1.003-76.

К основным мероприятиям, направленным на обеспечение защиты работающих от
воздействия вибрации, относятся:

· установка оборудования на виброизолирующие основания;

· устройство виброизолирующих разделок вокруг фундаментов
оборудования, создающего вибрацию.

5.3 Мероприятия по охране и рациональному использованию недр

Технические решения предусматривают следующие мероприятия по охране недр:

· осуществление выбора конструкции скважины в соответствии с
Методическими указаниями по выбору конструкции нефтяных и газовых скважин на
разведочных и эксплуатационных площадях;

· соблюдение требований «Правил безопасности в нефтяной и
газовой промышленности» при проводке скважин, монтаже и эксплуатации
противовыбросового оборудования;

· проведение испытаний на герметичность кондуктора и
промежуточных колонн в соответствии с «Временной инструкцией по испытанию
скважин на герметичность»;

· использование способов защиты подземных вод во время бурения,
которые направлены на недопустимость их загрязнения и на предотвращение
возможности смешения вод разных горизонтов;

· обеспечение герметизации технических и обсадных колонн труб,
спущенных в скважину, их качественное цементирование;

· предотвращение ухудшения коллекторных свойств продуктивных
пластов, принятие мер для сохранения их естественного состояния при вскрытии,
креплении и освоении;

· использование комплекта противовыбросового оборудования,
монтируемого на устье скважины, регулирующих клапанов системы промывки скважины
под давлением, контрольно-измерительных приборов, обеспечивающих постоянный
контроль за бурением и эксплуатацией скважин, в целях предотвращения
неконтролируемых выбросов, обвалов стенок скважин и межпластовых перетоков,
флюидопроявлений и открытых фонтанов;

· обеспечение комплекса мер для предотвращения перетоков по
затрубному пространству, выбросов пластовых флюидов и фонтанирования;

· оснащение систем промывки скважин под давлением регулирующими
клапанами с гидравлическим управлением, что позволяет регулировать давление в
скважине в случае отсутствия бурильной колонны и при закрытом превенторе;

· разработка мероприятий, улучшающих качество цементирования.

Степень технической и экологической безопасности при охране недр
повышается за счёт дублирования комплекта превенторов, рассчитанного на случай
аварий и других нештатных ситуаций.

Выводы по главе 5

В сетях и установках напряжением до 1000 В возможны ненормальные режимы,
связанные с увеличением тока (сверхтоком), к которому приводят перегрузки,
самозапуск электродвигателей, короткое замыкание. Эти ненормальные режимы могут
привести к повреждению электрических сетей и оборудования, созданию ситуаций,
опасных для персонала. Поэтому сети и установки должны быть защищены от
перегрузок и токов короткого замыкания.

Согласно ПУЭ сети разделяют на защищаемые от перегрузок и токов короткого
замыкания и на защищаемые только от токов короткого замыкания.

Глава 6. Расчет экономической эффективности

Интерес к энергосбережению при освещении возобновился в условиях мирового
экономического кризиса, заставившего обратить внимание на данную проблему даже
высшее руководство России. После принятия в 2009 году Федерального закона от 23
ноября 2009 г. № 261-ФЗ «Об энергосбережении и повышении энергетической
эффективности и о внесении изменений в отдельные законодательные акты
Российской Федерации» стало очевидным, что многие существовавшие до этого
момента правила и методологии нуждаются в изменениях. Которые и должны будут
обеспечить повышение энергоэффективности организаций, то есть достичь целей
энергосбережения и повышения конкурентоспособности. Мировой опыт в
энергосбережении, безусловно, дает пример нашим потребителям энергоресурсов.
Исторически это понятно — Россия обладала и обладает одними из крупнейших
запасов энергоресурсов и воды и, как следствие этого, никто никогда не ставил
во главу угла их экономное использование. Наши внутренние цены на энергоресурсы
до сих пор ниже европейских, что делает малоэффективными инвестиции в новое
энергооборудование. Однако, ситуация неуклонно меняется. Мы уже вступили в ВТО,
что, в перспективе должно привести к выравниванию наших внутренних цен и
мировых [21-22].

Задачу экономии электроэнергии в электроосветительных установках необходимо
решать с учетом правильной эксплуатации осветительных приборов и обеспечения
норм освещенности, для создания безопасного и производительного труда. Причем
экономия электроэнергии состоит отнюдь не в сокращении разумного ее
потребления. Рациональное освещение играет важную роль в обеспечении
жизнедеятельности человека, создании комфортных и производительных условий. В
предлагаемом материале рассмотрены вопросы, имеющие значение при экономичном
расходовании 4 электроэнергии в электроосветительных установках в офисных
помещениях. Внедрение новых, прогрессивных источников света, позволяют во
многих случаях повысить эффективность электроосветительных установок,
оптимизировать освещенность рабочих мест, способствовать росту
производительности и безопасности труда, достичь реальной экономии
электроэнергии. В соответствии с требованиями Закона №261-ФЗ начиная с 1 января
2011 г. бюджетные учреждения обязаны обеспечить снижение объема потребленных
ими тепловой энергии, электрической энергии в течение 5 лет не менее чем на 15%
от объема, фактически потребленного ими в 2009 г. каждого из указанных ресурсов
с ежегодным снижением такого объема не менее чем на 3%. Поэтому одной из
приоритетных задач в области энергосбережения является проведение мероприятий,
обеспечивающих снижение энергопотребления и уменьшение бюджетных средств,
направляемых на оплату энергоресурсов, что напрямую свидетельствует об
актуальности нашего проекта.

Энергоэффективность системы освещения на объекте исполнения будет
обеспечена с учетом следующих требований:

— минимизация потребления электроэнергии на освещение мест общего
пользования,

— комфортность освещения,

низкая стоимость оборудования и технического обслуживания.

Минимизация потребления электроэнергии была достигнута за счет применения
светильников СПО-03/04-800/15 в автоматическом режиме управления световым
потоком в зависимости от внешней освещенности, контролируемой встроенным
датчиком освещенности, и присутствия людей, определяемого при помощи
встроенного акустического датчика. В результате светильник светится в течение
периода около двух минут в темное время суток в присутствии человека.

В отличие от других технологий у светодиодов очень высокое КПД — не менее
90%(95-98%). В большинстве существующих технологий присутствует разогрев
какого-либо тела или области, на что требуется приличные затраты энергии.
Благодаря высокому КПД светодиодная технология обеспечивает низкое
энергопотребление и малое тепловыделение. Помимо этого, в силу самой природы
получения излучения, светодиоды обладают совокупностью характеристик,
недостижимой для других технологий. Механическая и температурная устойчивость,
устойчивость к перепадам напряжения, продолжительный срок службы, отличная
контрастность и цветопередача. Плюс экологичность, отсутствие мерцания и ровный
свет. Это и есть качество современной технологии.

По сути дела, единственным недостатком светодиодных светильников можно
считать необходимость обеспечит качественный отвод тепла от самих светодиодов.
Перегрев ведет к преждевременной деградации кристалла и люминофора. Второй
недостаток — наличие электролитических конденсаторов в источниках питания светодиодов
(драйверах). Средний срок службы электролита составляет 6000-10000 часов. В
последствии работоспособность источника питания может быть непредсказуемой и
вся система освещения (светильник) может выйти из строя. Однако, применение
новых технологий позволило избежать этой неприятности.

Отключение в светлое время суток светильников, расположенных в зонах с
естественным освещением, даст крайне незначительную экономию электроэнергии.

В реализованном варианте комфортность достигается отсутствием «мертвых» зон,
характерных для инфракрасных датчиков движения, и одновременностью включения
всех светильников в зоне нахождения человека.

Управление светильниками и другим электрооборудованием в режиме
«Расписание» целесообразно в офисных, торговых и производственных зданиях в
целях достижения экономии электроэнергии за счет фактора «забывчивости».

Задача оптимизации режимов управления до достижения максимальной
энергоэффективности сводится в помещениях с естественной освещенностью к
определению оптимального расположения датчиков освещенности с целью создания
требуемой освещенности рабочей зоны в автоматическом режиме управления яркостью.
С учетом особенностей использования помещений могут быть установлены
ограничения максимального и минимального уровней яркости. По окончании рабочего
времени программа «Расписание» переводит светильники в режим достаточной
требуемой яркости или отключает их.

6.1
Ориентировочная стоимость системы освещения

Стоимость компонентов системы освещения объекта, с управлением каждым
светильником отдельно без функций учета энергоресурсов:

Светодиодные светильники 100 шт. — 150 000 руб.

Блоки управления реле 19 шт. — 57 000 руб.

Панель управления 1 шт. — 4 000 руб.

Датчик освещенности 2 шт. — 1 000 руб.

Суммарная стоимость без серверной части — 212 000 руб.

-Ориентировочнаястоимостьуправляющегокомпьютераспрограммным обеспечением
— 80 000 руб.

-Стоимость монтажных и пусконаладочных работ — 30 000 руб.

Общая стоимость — 322 000 руб.

Экономическая выгода от внедрения консольных светодиодных светильников
базируется на 2-х составляющих:

экономия на снижении затрат на электроэнергию;

экономия на обслуживании светильников.

На оценку реального эффекта экономии электрической энергии от
регулирования источников искусственного света в зависимости от естественной
освещенности влияют следующие факторы:

. Точность настройки и чувствительность датчиков освещенности,
используемых для системы управления освещенностью, зависимостью показаний,
принципов обработки сигналов с датчиков.

. Необходимость учета ориентации окон рассматриваемого помещения по
сторонам света и затенения от зданий.

. Влияние снежного покрова, загрязнения окон и светильников.

Экономический эффект, полученный с учётом указанных факторов, может быть
значительным. Определенного снижения капитальных затрат на внедрение подобных
систем возможно добиться при использовании алгоритмов управления источниками
искусственного света по точной модели помещения с измерением только наружной
освещенности и оптимальном выборе принципов управления группами светильников.
Учитывая сложность этих расчётов требуется проработка подходов к определению
эффектов и разработка специализированного программного обеспечения.

Результаты проведения энергосберегающего мероприятия по замене ЛБ 20 на
светодиоды сведены в таблицу 30.

Таблица 30. Замена ЛБ 20 на светодиоды

Тип ламп	Кол-во ламп	Затраты на приобретение светодиоды, тыс. руб	Потребление лампами в базовом году, тыс. кВт*ч	Экономия в натуральном выражении, тыс. кВт*ч	Экономия в денежном выражении, тыс. руб.
ЛБ 20	400	150	56,8	31,2	156,2

Разнообразные методы оценки результативности капиталовложений появились
из-за наличия большого количества факторов, влияющих на конечное суждение. Чем
большее количество факторов вовлечено в процесс реализации инвестиционного
проекта, тем большая неопределенность возникает в расчетах, и тем большее
количество переменных появляется в формулах. Методики оценки принято разделять
на два типа: статические и динамические.

Динамические методы отличаются большей сложностью и необходимостью
учитывать различные аспекты и временные периоды реализации проекта. Для частных
инвесторов, работающих с доверительным управлением, драгоценными вкладами и
валютой, такие методы покажутся чрезмерно перегруженными дополнительными
переменными. Данные методы используются при оценке инвестиционных проектов,
обладающих большой длительностью (несколько лет) и требующих дополнительных
инвестиционных вложений по ходу реализации.

К методам относят:

1. Вычисление NPV (англ. Net Present Value) или чистой приведенной
стоимости инвестиций;

2. Вычисление PI (англ. Profitability Index) или индекса
рентабельности;

. Вычисление IRR (англ. Internal Rate of Return) или внутренней
нормы доходности;

Существует два основных метода расчета ставки дисконтирования — CAPM
(англ. Capital
Asset Pricing Model) и WACC (англ. Weighted Average Cost of Capital). Первый является кумулятивной методикой. Проще
говоря, ставки рисков, инфляции и другие ставки просто суммируются. Полученное
значение используется для оценки экономической эффективности путем определения
NPV. WACC — это пропорциональное значение между CAPM каждого источника
инвестиций.

Для вычисления ставки дисконтирования воспользуемся формулой:

d_i— ставка дисконтирования

r —
ставка рефинансирования (принимаем равной 9,75% по данным 2017 года);

i —
темп инфляции в текущем году (принимаем равным 4,59% по данным 2017 года).

Коэффициент дисконтирования рассчитывается по формуле:

где: Р — поправка на риск (принимаем равной 5%).

Для определения чистой приведенной стоимости проекта нужно
воспользоваться следующей формулой.

<#»903356.files/image016.jpg»> <#»903356.files/image017.jpg»> <http://pasprofit.ru/wp-content/uploads/2015/03/metody-rascheta-ocenki-jekonomicheskoj-jeffektivnosti-investicij-5.jpg>

Данное
значение на примере рассчитать уже труднее. Необходимо знать средние нормы
доходности, вычислить среднее значение между ними. В программе MS Excel есть
специальная функция ВНДОХ (не путать с ЧИСТВНДОХ и ВСД), с использованием
которой можно рассчитать IRR для инвестиционного проекта. Оператор ВНДОХ был
добавлен еще в первой версии MS Excel и с тех пор ни разу не изменялся.

Данный
показатель также позволяет финансисту оценить потенциальную рентабельность инвестиционного
инструмента и его экономической целесообразности с учетом изменения ситуации на
рынке.

Таблица 20

№ п/п	Наименование мероприятия	Первоначальные инвестиции, I0, тыс. руб	Экономия в денежном выражении, тыс. руб	Простой срок окупаемости, лет	Ставка дисконтирования	Поправка на риск	Коэффициент дисконтирования	Сумма дисконтированного денежного потока, CF	Чистая приведенная прибыль, NPV	Внутренняя норма доходности, IRR	Индекс рентабельности, PI	Дисконтированный период окупаемости, DPP, лет
1	Замена ЛБ 20 на светодиоды	322	156,2	0,7	0,049	0,05	9,90	496,92	174,92	10,48	1,54	5,3

Выводы по главе 6

. Сложность учета ресурсов неравнояркого неба и необходимость
использования светозащитных устройств.

. Необходимость учета ориентации окон рассматриваемого помещения по
сторонам света и затенения от зданий.

. Влияние снежного покрова, загрязнения окон и светильников.

Заключение

В результате проведенных исследований в выпускной квалификационной работе
предложено решение поставленной цели -разработана система управления освещением
административного здания с использованием энергоэффективных источников света.

К основным достоинствам системы можно отнести достаточную не высокую
стоимость данного изделия, простота изготовления.

В процессе выполнения работы был выполнен обзор предлагаемых систем
управления освещения с выбором прототипа, составлена структурная схема,
проведен анализ источников света.

Список использованной литературы

1 ГОСТ 32144-2013. Электрическая энергия.
Совместимость технических средств электромагнитная. Нормы качества
электрической энергии в системах электроснабжения общего назначения. — Москва:
Стандартинформ. — 2014

2 Осветительное оборудование — Системы управления
освещением. URL:
http://www.k-to.ru/ru/interesting/obor/detail.php?ID=393

3 Транзисторы: Справочник / О.П. Григорьев, В.Я.
Замятин, Б.В. Кондратьев, С.Л. Пожидаев — М.: Радио и связь, 1989. — 272 с.:
ил. — (Массовая радиобиблиотека; Вып. 1144).

Электронные компоненты — Фотоприемные элементы —
Фоторезисторы — ФР-765. URL:
http://tec.org.ru/board/fr_765/163-1-0-608

Электронные компоненты — Реле — Твердотельные реле —
Импортные — CXE240D5 реле 15-32VDC. URL: http://www.chipdip.ru/product/cxe240d5.aspx

Отечественные микросхемы — операционные усилители
средней мощности с внутренней частотной коррекцией — К140УД6, КР140УД6,
КР140УД608. URL: http://www.chipinfo.ru/dsheets/ic/140/ud6.html

Справочник по конструированию радиоэлектронной
аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. —
К.: Техника, 1985. — 312 с., ил.

Справочник разработчика и конструктора РЭА
(элементная база) / М.Ю. Масленников, Е.А. Соболев, Г.В. Соколов и др.; Под
ред. М.Ю. Масленникова. — М.: Энергоатомиздат, 1993.

9 Харлов Н.Н. Электромагнитная совместимость в
электроэнергетике: Учебное пособие. — Томск: Изд-во ТПУ, 2007. — 207 с.

10 ГОСТ 30372-95. Совместимость технических средств
электромагнитная. Термины и определения. — Москва: Стандартинформ. — 1997

Ананичева С.С. Качество электроэнергии.
Регулирование напряжения и частоты в энергосистемах: учебное пособие / С. С.
Ананичева, А. А. Алекссев, А. Л. Мызин.; 3-е изд., испр. Екатеринбург: УрФУ.
2012. 93 с.

ГОСТ 30804.4.30 Электрическая энергия. Совместимость
технических средств электромагнитная. Методы измерений показателей качества
электрической энергии. — Москва: Стандартинформ. — 2014

ГОСТ 30804.4.7 Совместимость технических средств
электромагнитная. Общее руководство по средствам измерений и измерениям
гармоник и интергармоник для систем электроснабжения и подключаемых к ним
технических средств. — Москва: Стандартинформ. — 2013

Карташев И.И. Управление качеством электроэнергии /
И.И. Карташев [и др.]. — М.: Издательский дом МЭИ, 2006. — 320 с.

Шидловский А.К. Повышение качества энергии в
электрических сетях / А.К. Шидловский, В.Г. Кузнецов — Киев: Наук.думка, 1985.
— 268 с.

Жежеленко И.В. Показатели качества электроэнергии и
их контроль на промышленных предприятиях/ И.В. Жежеленко, Ю.Л. Саенко — 3-е
изд., перераб. и доп. — М.: Энергоатомиздат, 2000. — 252 с.

Церазов Л.А. Исследование влияния несимметрии и
несинусоидальности напряжения на работу асинхронных двигателей /Л.А. Церазов,
Н.И. Якименко // Информационные материалы №70. — М.: Госэнергоиздат, 1963.

Железко Ю.С. Потери электроэнергии. Реактивная
мощность. Качество электроэнергии: Руководство для практических расчетов / Ю.С.
Железко — М.: ЭНАС, 2009. — 456 с.

Боярская Н. П., Довгун В. П. Влияние светодиодных
источников света на спектры токов и напряжений питающей сети // Вестник
КрасГАУ. 2014.
№3. URL:
http://cyberleninka.ru/article/n/vliyanie-svetodiodnyh-istochnikov-sveta-na-spektry-tokov-i-napryazheniy-pitayuschey-seti

20 Приказ Минэнерго России от 23.06.2015 N 380 «О
Порядке расчета значений соотношения потребления активной и реактивной мощности
для отдельных энергопринимающих устройств (групп энергопринимающих устройств)
потребителей электрической энергии» (Зарегистрировано в Минюсте России
22.07.2015 N 38151).

Я.М. Щелоков. Энергетическое обследование:
справочное издание: В 2-х томах. Том 2. Электротехника. Екатеринбург: , 2011.
150 с.

Справочник ЕС по наилучшим доступным технологиям
«Европейская комиссия. Комплексное предупреждение и контроль загрязнений.
Справочный документ по наилучшим доступным технологиям обеспечения
энергоэффективности. 2009 г.» («European
Commission. Integrated Pollution Prevention and Control. Reference Document on
Best Available Techniques for Energy Efficiency. 2009»)

Источник

Аннотация

«Проектирование локально — вычислительной сети для ИП Евдокимова М.В.» Пояснительная записка к выпускной квалификационной работе. — Челябинск, Образовательное учреждение высшего образования «ЮУИУиЭ», 2016. 73 страниц, 10 иллюстраций, 8 таблиц, 22 источников литературы.

В данной выпускной квалификационной работе рассматривается система электроснабжения предприятия ТОРГОВЫЙ ДОМ «УРАЛЬСКИЙ ЗАВОД ХИМИЧЕСКОГО И НЕСТАНДАРТНОГО ОБОРУДОВАНИЯ» (ТД «УЗХНО»).

Целью выпускной квалификационной работы является разработать автоматизированную систему управления освещением административного здания.

Квалификационная работа состоит из введения, 6 глав и заключения.

Во введении определены актуальность работы, объект, предмет, цели и задачи, практическая значимость работы.

В первой главе представлен анализ предметной области, рассмотрена системы электроснабжения ООО «Уральский завод химического и нестандартного оборудования», выявлены ее недостатки.

Нужна помощь в написании диплома?

Мы — биржа профессиональных авторов (преподавателей и доцентов вузов). Сдача работы по главам. Уникальность более 70%. Правки вносим бесплатно.

Цена диплома

Во второй главе рассмотрены различные источники искусственного освещения зданий, а также, варианты построения автоматизированных систем управления системой освещения.

Третья глава посвящена подробному описанию предлагаемой системы управления системой освещения административного здания.

В четвертой главе проведен выбор энергоэффективных источников освещения.

В пятой главе рассмотрены основные аспекты охраны труда при работе в электроустановках. Определены основные факторы, вызывающие опасность для человека при работе.

В шестой главе дана оценка внедрения предлагаемой системы и применения энергоэффективнх источников света.

В заключении представлены общие выводы по квалификационной работе.

Содержание

Аннотация

Нужна помощь в написании диплома?

Цена диплома

Введение

Глава 1. Анализ производственно-хозяйственной деятельности объекта и существующей схемы электроснабжения

.1 Общая информация

.2 Схема электроснабжения и электрооборудование объекта

.3 Динамика потребления электроэнергии

.4 Система освещения объекта

Выводы по главе 1

Глава 2. Анализ эффективности систем освещения

Нужна помощь в написании диплома?

Подробнее

.1 Сравнение эффективности различных типов источников освещения

.2 Различные варианты построения систем управления освещением

Выводы по главе 2

Глава 3. Построение системы управления освещением

.1 Выбор структуры системы освещением

.2 Выбор элементов системы управления освещением

.2.1 Офисные светильники

.2.2 Блок управления БУР-8

Нужна помощь в написании диплома?

Цена диплома

.2.3 Устройство сбора и передачи данных УСПД-01

.2.4 Устройство сбора и передачи данных УСПД-02

.2.5 Сервер сбора и обработки энергоинформации зданий

Выводы по главе 3

Глава 4. Эффективность внедряемых технологий

.1 Энергоэффективность осветительных приборов

.2 Экономичность осветительных приборов

Выводы по главе 4

Нужна помощь в написании диплома?

Цена диплома

Глава 5. Разработка мероприятий по охране труда и экологической безопасности

.1 Мероприятия по охране атмосферного воздуха

.2 Защита от производственного шума и вибрации

.3 Мероприятия по охране и рациональному использованию недр

Выводы по главе 5

Глава 6. Расчет экономической эффективности

.1 Ориентировочная стоимость системы освещения

Выводы по главе 6

Нужна помощь в написании диплома?

Цена диплома

Заключение

Список использованной литературы

Введение

Энергосбережение (экономия электроэнергии) — реализация правовых, организационных, научных, производственных, технических и экономических мер, направленных на эффективное (рациональное) использование (и экономное расходование) топливно-энергетических ресурсов и на вовлечение в хозяйственный оборот возобновляемых источников энергии.

С развитием микроэлектроники, схемотехники, с истощением энергетических ресурсов всего земного шара, проблема энергосбережения вышла на первое место экономической политики государств.

Основными направлениями политики энергосбережения:

1. Проведение государственной политики в сфере энергосбережения.

2. Осуществление государственного надзора за рациональным использованием топлива, электрической и тепловой энергии.

Нужна помощь в написании диплома?

Подробнее

. Повышения эффективности использования энергоносителей в результате внедрения новых энергосберегающих технологий, оборудования, приборов и материалов, утилизации вторичных энергоресурсов.

. Структурной перестройки отраслей экономики и промышленности.

С целью экономного использования электрической энергии все предприятия, связанные с разработкой электронных устройств, проектируют устройства, выпускаемые в массовое производство таким образом, чтобы оно как можно меньше потребляло электроэнергии. Для этого, например, проводятся попытки к минитюаризации отдельных элементов, что позволяет комбинировать их единые блоки небольших размеров. Это даёт возможность сберегать электрическую энергию за счёт использования для питания этих блоков уже один источник питания, а не по одному для каждого из элементов. На специализированных форумах и выставках предприятия делятся своими новыми разработками в области энергосберегающей аппаратуры.

Наиболее распространенный способ экономии электроэнергии — повышение эффективности за счет использования современных технологий и микропроцессорной техники в сфере автоматизации зданий.

Исходя из вышеперечисленного, можно сделать вывод, что проблема повышения энергоэффективности является востребованной в настоящее время, что делает тему работы «Разработка автоматизированной системы управления освещением для административного здания» актуальной.

Объектом исследования является системы электроснабжения предприятия ООО «Уральский завод химического и нестандартного оборудования».

Целью работы является разработка автоматизированной системы управления освещением.

Таким образом, в результате написания работы будут решены следующие задачи:

Нужна помощь в написании диплома?

Цена диплома

рассмотрена системы электроснабжения предприятия;

выявлены основные недостатки системы электроснабжения;

проведен анализ различных источников освещения;

рассмотрены типовые варианты построения систем управления освещением;

разработана структура автоматизированной системы управления освежением;

оценен экономический эффект от внедрения предлагаемой системы.

Глава 1. Анализ производственно-хозяйственной деятельности объекта и существующей схемы электроснабжения

1.1 Общая информация

Нужна помощь в написании диплома?

Подробнее

Собственных источников электроснабжения у ООО «Уральский завод химического и нестандартного оборудования» (ООО «УЗХНО») не имеется.

Однолинейная схема присоединения к внешней электрической сети электрооборудования приведена на рисунке 1.

Перечень точек поставки электроэнергии в сеть ООО «УЗХНО» из сети приведен в таблице 1.

Рисунок 1. Однолинейная схема присоединения электрооборудования.

Таблица 1. Перечень точек поставки электрической энергии в сеть ООО «УЗХНО»

Наименование присоединения	Уровень напряжения в точке	Максимальная мощность, кВт	Прибор учета	Трансформаторы	Расчетный коэффициент
			тип	№	баланс	тока	напряжения
ПС 110/10 кВ Ф-33	ВН	2250	СЭТ4ТМ.03	0104081212	Заказчик	ТОЛ-10	НАМИТ-6	8000
ПС 110/10 кВ Ф-35	ВН	2250	СЭТ4ТМ.03	0101072339	Заказчик	ТОЛ-10	НАМИТ-6	8000
ПС 110/10 кВ Ф-45	ВН	2250	СЭТ4ТМ.03	0104080512	Заказчик	ТОЛ-10	НАМИТ-6	8000
ПС 110/10 кВФ-47	ВН	2250	СЭТ4ТМ.03	0104080430	Заказчик	ТОЛ-10	НАМИТ-6	8000

1.2 Схема электроснабжения и электрооборудование объекта

Схема внешнего электроснабжения объекта соответствует III категории надежности, для которой допустимое число часов отключения в год составляет 72 часа, а также допускаются перерывы в электроснабжении, необходимые для ремонта и замены поврежденного электрооборудования системы электроснабжения, с восстановлением электроснабжения в течение 24 часов [1].

Нужна помощь в написании диплома?

Цена диплома

На рисунке 2 представлена однолинейная схема электроснабжения административного здания ООО «УЗХНО».

Рисунок 2. Однолинейная схема электроснабжения

Электроэнергия осуществляется от РП-26 по кабельным линиям во ВРУ-0,4 кВ. Граница балансовой принадлежности и эксплуатационной ответственности электросетевой организации и потребителя документирована актом и проходит по наконечникам КЛ-0,4 кВ в РУ-0,4 кВ РП-26.

Рисунок 3. Схема питания электроэнергией

В эксплуатации и на балансе сетевой организации находятся: « РП-26 в составе 2КЛ-10 кВ от РУ-10 кВ ПС 110/до РУ-10 кВ, кабельные линии 0,4 кВ от РУ-0,4 кВ РП-26, вводно-распределительные устройства 0,4 кВ и внутренние эл. сети».

Условно все установленное на объекте электропотребляющее оборудование можно разделить на две категории: светотехническое оборудование, использующееся в целях освещения помещений, и силовое электрооборудование, которое включает в себя приточно-вытяжную вентиляцию, насосное оборудование, центры питания и систему кондиционирования, а также орг.технику и бытовую технику.

Долевое распределение электроприемников по направлениям использования в учреждении приведено на рисунке 4.

Рисунок 4. Долевое распределение установленной мощности электроприемников

Нужна помощь в написании диплома?

Цена диплома

1.3 Динамика потребления электроэнергии

На рисунке 5 представлена динамика потребления электроэнергии объекта ООО «УЗХНО» с 2014 по 2016 гг.

Рисунок 5. Динамика потребления электроэнергии объекта

1.4 Система освещения объекта

Из общего потребленного расхода электроэнергии в здании примерно 24% приходится на долю освещения.

На основании приказа № 16 от 19.01.2012 г. о проведении аттестации рабочих мест и приказа Минздравсоцразвития России № 342н от 26.04.2011г. «Об утверждении порядка аттестации рабочих мест по условиям труда» в ООО «УЗХНО» проведена аттестация рабочих мест по условиям труда. Для проведения работ по договору № 1301/05/06 от 13 января 2012 г. привлекалась аттестующая организация ООО «Охрана. Безопасность», имеющая аттестат аккредитации № РОСС RU.0001.21ЭМ82 от 13 декабря 2010 г. Аттестация рабочих мест по условиям труда проводилась с 19.01.2012г. по 23.05.2012 г. Всего проведена аттестация 95 рабочих мест. Результаты аттестации рабочих мест представлены в сводной ведомости результатов аттестации рабочих мест по условиям труда (Таблица 2).

В качестве осветительных приборов для освещения помещений объекта применяются светильники с люминесцентными лампами, с лампами ДНаТ и ДРИ, а так же с лампами накаливания 60 Вт.

Всего на объекте установлено 6919 ламп различного типа с суммарной установленной мощностью 266,5 кВт.

Нужна помощь в написании диплома?

Подробнее

Основное распределение между типами светильников приведено в таблице 3.

На объекте полностью отсутствует система управления освещением. Включение и отключение осветительных установок осуществляется ручным способом с помощью обслуживающего персонала и работников организации.

В качестве энергосберегающих мероприятий рекомендуется замена ламп накаливания на светодиодные.

Таблица 2. Сводная ведомость результатов аттестации рабочих мест по условиям труда

Наименование позиции	Количество рабочих мест и работников, занятых на данных рабочих местах (всего)	Проведена аттестация по условиям труда	Количество рабочих мест и работников с классами условий труда	Количество рабочих мест и работников с классами условий труда по травмоопасное™	Количество рабочих мест и работников с оценкой соответствия требованиям по обеспеченности СИЗ	Количество рабочих мест и работников, аттестованных с классами условий труда 3 и 4 и (или) «не соответствует по обеспеченности СИЗ»
			1	2	3	4	1	2	3	соответствует	не соответствует	СИЗ не предусмотрены
Рабочие места, ед.	95	95	0	93	2	0	23	72	0	31	0	64	2
Работники, занятые на данных рабочих местах, чел.	361	361	0	356	5	0	175	186	0	137	0	224	5
из них: женщины	259	259	0	257	2	0	153	106	0	97	0	162	2
лица в возрасте до 18 лет	0	0	0	0	0	0	0	0	0	0	0	0	0

Таблица 3

Место установки	Тип ламп	Количество ламп	Мощность одной лампы, Вт	Суммарная мощность, Вт	Кол-во часов работы в день	Кол-во дней работы в месяц	Расчетное месячное потребление, кВт*ч
Котельная 1	ЛБ-40	31	40	1240	8	30	297,6
	ДРЛ-400	3	400	1200	8	30	288
Мазутонасосная станция	ЛН	18	100	1800	8	30	432
Цех №2	ЛН	41	100	4100	8	30	984
	ЛБ-20	168	20	3360	8	30	806,4
	ДРЛ-250	2	250	500	8	30	120
	ДРЛ-400	3	400	1200	8	30	288
	ДНАЗ-400	480	400	192000	16	30	92160
	ДНАЗ-600	352	600	211200	16	30	101376
Цех №3	ЛН	41	100	4100	8	30	984
	ЛБ-20	168	20	3360	8	30	806,4
	ЛБ-40	184	40	7360	8	30	1766,4
	ДРЛ-250	2	250	500	8	30	120
	ДРЛ-400	3	400	1200	8	30	288
	ДНАЗ-600	1584	600	950400	16	456192
Цех №1	ЛН	130	100	13000	8	30	3120
	ЛБ-40	14	40	560	8	30	134,4
	ДНАТ-600	936	600	561600	16	30	269568
Гараж	ЛН	30	100	3000	8	30	720
	ЛБ-20	40	20	800	8	30	192
	ЛБ-40	47	40	1880	8	30	451,2
	ДРЛ-250	11	250	2750	8	30	660
	ДРЛ-400	4	400	1600	8	30	384
Цех нестандартного оборудования	ЛН	9	100	900	8	30	216
	ЛБ-40	33	40	1320	8	30	316,8
	ДРЛ-400	7	400	2800	8	30	672
Мойка тары	ЛН	11	100	1100	8	30	264
	ЛБ-40	8	40	320	8	30	76,8
	ДРЛ-400	4	400	1600	8	30	384
Профилакторий	ЛН	93	100	9300	8	30	2232
	ЛБ-20	304	20	6080	8	30	1459,2
	ЛБ-40	34	40	1360	8	30	326,4
Строй. Цех	ЛН	10	100	1000	8	30	240
	ЛБ-20	8	20	160	8	30	38,4
	ЛБ-40	18	40	720	8	30	172,8
	ДРЛ-250	12	250	3000	8	30	720
Цех №6	ДРЛ-400	107	400	42800	8	30	10272
	ЛБ-40	14	40	560	8	30	134,4
	ЛН	15	100	1500	8	30	360
Цех №7	ЛН	8	100	800	8	30	192
	ЛБ-40	56	40	2240	8	30	537,6
Цех №8	ЛН	9	100	900	8	30	216
	ЛБ-20	56	20	1120	8	30	268,8
	ЛБ-40	20	40	800	8	30	192
Административное здание	ЛБ-20	400	20	8000	12	30	28,800
Цех №4	ЛБ-40	40	40	1600	8	30	384
	ДНАЗ-600	400	600	240000	16	30	115200
Бомбоубежище	ЛБ-40	20	40	800	8	30	192
Цех №5	ДНАТ-600	500	600	300000	16	30	144000
Инженерно-техническая служба	ЛБ	8	40	320	8	30	76,8
Наружное освещение	ДРЛ-250	58	250	14500	8	30	3480
	ДРЛ-400	37	400	14800	8	30	3552

Выводы по главе 1

Анализ внешней схемы электроснабжения 10 кВ показывает, что она соответствует необходимой категории по надежности. Имеется достаточное количество независимых центров питания в соответствии с ПУЭ.

Нужна помощь в написании диплома?

Цена диплома

Энергосбережение предполагает рациональное энергоиспользование во всех звеньях преобразования энергии — от добычи первичных энергоресурсов до потребления всех видов энергии конечными пользователями, т.е. эффективные технологии производства, передачи, распределения и потребления энергии, максимальное использование возобновляемых источников энергии.

К недостаткам системы электроснабжения можно отнести использование неэффективных осветительных приборов.

Новые энергоэффективные осветительные приборы позволяют значительно сократить затраты электрической энергии на освещение. Установлено, что на объекте еще используются лампы накаливания, которые рекомендуется заменить на более экономичные — компактные люминесцентные лампы.

При замене ламп накаливания на люминесцентные источники света с той же светоотдачей, но меньшей мощностью в несколько раз снижается потребление электроэнергии.

Использование современной осветительной арматуры (использование пленочных отражателей на люминесцентных светильниках дозволяет на 40% уменьшить количество ламп, и, следственно, емкость светильников).

Использование действенных электротехнических компонентов светильников (балластных дросселей с невысоким уровнем утрат и др.).

Глава 2. Анализ эффективности систем освещения

2.1 Сравнение эффективности различных типов источников освещения

Нужна помощь в написании диплома?

Цена диплома

Все более широкое применение находят системы автоматического управления включением, отключением светильников и автоматического регулирования освещенности, а также энергоэкономичные источники света. Зарубежный опыт свидетельствует, что автоматизация освещения позволяет снизить энергопотребление на 30-50%. В РФ налажено и развивается производство электронных и электромагнитных пускорегулирующих аппаратов для люминесцентных ламп, энергоэкономичных ламп и осветительной арматуры, устройств автоматического управления освещением: фотореле, приборов регулирования светового потока, инфракрасных датчиков [2-5].

В настоящее время выпускаются различные источники света, характеристики которых приведены в таблице 4. Из приведенных данных видно, что лампы накаливания по своей эффективности в 2 и более раза ниже, чем остальные, Возможность экономии энергии определяется выбором источников света. С появлением около десяти лет назад электронных пускорегулирующих аппаратов (ЭПРА) возникла возможность создания более энергоэкономичных светильников с компактными люминесцентными лампами (КЛЛ).

Сокращение расхода электроэнергии и повышение КПД лампы происходит в результате повышения напряжения питания частотой 20 кГц; многократное увеличение светоотдачи поверхности осветительного прибора позволяет уменьшить его габариты. Срок службы лампы достигает 9000 часов. Компактная лампа мощностью 10 Вт обеспечивает такую же освещенность, что и обычная лампа накаливания мощностью 50 Вт. Срок окупаемости КЛЛ составляет 1-2 года. Кроме замены источников света, имеются и другие способы повышения экономии энергии при использовании осветительных установок.

Экономия электроэнергии зависит от сочетания и размещения источников света и светильников. Использование одной более мощной лампы накаливания или люминесцентной позволяет уменьшить потребление энергии без снижения освещенности.

Добиться значительной экономии электроэнергии можно при разумном сочетании общего и локального (местного) освещения на рабочем столе, в гостиной для просмотра телевизионных программ, у зеркала в прихожей и т.п.

Таблица 4. Характеристика источников освещения

Тип источника света	Маркировка	Светоотдача, лм/Вт	Срок службы, ч
Лампы накаливания	ЛН	8-18	1000
Галогенные лампы накаливания	КГ	16-24	2000
Ртутно — вольфрамовые лампы	РВЛ	20-28	6000
Ртутные лампы высокого давления	ДРЛ	36-54	12000
Натриевые лампы высокого давления	ДНаТ	90-120	12000
Металлогенные лампы высокого давления	ДРИ	70-90	12000
Люминесцентные лампы низкого давления	ЛБ	60-80	10000
Люминесцентные лампы низкого давления с улучшенной цветопередачей	ЛБЦТ	70-95	10000
Компактные люминесцентные лампы низкого давления	КЛЛ	60-70	9000
Натриевые лампы низкого давления	ДНаО	120-180	12000
Светодиодные лампы	СЛ	60-100	50000

Хорошо предусмотреть возможность включения части ламп в светильниках, автоматического отключения освещения при выходе из комнаты, использовать современные энергосберегающие лампы. Среди обилия выпускаемых светильников экономичность энергосбережения довольно часто выпадает из поля зрения конструкторов. Расход электроэнергии на освещение может быть сокращен на 10-25% за счет замены ламп накаливания люминесцентными лампами, рационального освещения в квартирах и правильной эксплуатации светильников.

Нужна помощь в написании диплома?

Подробнее

Эффективным является пакетный способ размещения светильников вместо линейного способа. При линейном — осветительная арматура располагается в виде отдельных линий, а при пакетном — над рабочим местом располагают несколько светильников. Практика показала, что один и тот же уровень освещенности рабочего места при пакетном способе поддерживается в 2 раза меньшим числом светильников. Использование комбинированного общего и местного освещения, искусственного и естественного освещения позволяет уменьшить потребление электроэнергии. В соответствии с ограничениями по дискомфортности освещения нельзя использовать только местное освещение рабочих мест. Оно должно обязательно дополнено общим с пониженной освещенностью. Регулярная протирка остекления позволяет снижать продолжительность горения ламп при двухсменной работе предприятия на 15% в зимнее время и на 90% — в летнее. Правильный выбор типа светильника, мощности и места его установки позволяет экономить 40-50% расходуемой на освещение электроэнергии [7].

Более экономичными источниками света являются люминесцентные лампы. Они обладают благоприятным светом излучения. Люминесцентное освещение создает благоприятные условия для отдыха, снижает утомляемость, способствует увеличению производительности труда. По цветности излучения люминесцентные лампы делятся на:

) лампы белого света (ЛБ);

) лампы дневного света (ЛД);

) лампы дневного света с исправленной цветностью (ЛДЦ);

) лампы холодно-белого света (ЛХБ);

) лампы тепло-белого света (ЛТБ), которые имеют явно выраженный розовый оттенок.

Наиболее экономичными и универсальными являются лампы белого света (ЛБ). Они обеспечивают значительно лучшую цветопередачу, чем лампы накаливания и по цветности воспроизводят приблизительно солнечный свет, отраженный облаками. Применение ламп ЛБ целесообразно в детских комнатах для подготовки школьных заданий и при чертежных работах.

Нужна помощь в написании диплома?

Подробнее

К важнейшим характеристикам люминесцентных ламп следует отнести то, что световой поток их больше, чем ламп накаливания. Срок службы люминесцентных ламп составляет 5000 ч.

Экономии электроэнергии также способствует установка в комнатах двойных включателей. Это позволяет при необходимости включать люстры полностью или частично.

При освещении лестничных площадок и коридоров, в домах устанавливаются реле времени или автоматические выключатели с выдержкой времени. От контроля за исправной работой этих устройств со стороны домоуправлений и жильцов в значительной степени будут зависеть экономный расход электроэнергии в местах общего пользования.

Преимущества, которыми обладает светоизлучающий диод (СИД) по сравнению с традиционными лампами, позволяют с уверенностью утверждать, что появление новых типов осветительных приборов на основе СИД станет революционным технологическим прорывом в светотехнике.

Впервые светодиоды стали использоваться в промышленной продукции во времена СССР в конце 60-х — начале 70-х гг. Тогда они не обладали требуемой для осветительных приборов светоотдачей, ресурс их был невелик, и светили они не белым цветом, как нужно, а красным или каким-то иным. Все упиралось в материалы. В 90-х гг. по понятным причинам работа над созданием светоизлучающих диодов была приостановлена.

В мире же, наоборот, подобные работы велись нарастающими темпами, и был создан новый материал — нитрид галлия на сапфире, позволивший достичь свечения белого цвета. Особенно в этом плане преуспела японская компания Nichia и ее коллеги-конкуренты из других сопутствующих фирм, разработавшие пять технологических блоков процесса изготовления светильников: электроснабжение объект освещение энергоинформация

рост кристаллов сапфира по методу Киропулоса;

механическую обработку кристаллов сапфира, в т.ч. резку, шлифовку и полировку пластин до 14 класса;

Нужна помощь в написании диплома?

Заказать диплом

эпитаксиальное наращивание нитрида галлия на полированных подложках сапфира методом газотранспортных реакций;

изготовление на эпитаксиальных структурах методом электронной литографии чипов светодиодов;

сборочное производство (корпусирование) светодиодов.

В настоящее время в мире кристаллы светодиодов поставлены на массовое производство, и ежегодно общемировой прирост объемов их выпуска увеличивается на 30-40%. По результатам 2008 г., мировой рынок светодиодов достиг 25-30 млрд долл.

В настоящее время разработана целая серия осветительных приборов, в т.ч. идентичных по цоколю лампам накаливания мощностью от 40 до 100 Вт, с энергопотреблением 4-10 Вт. Значительно расширены сферы, в которых могут быть использованы приборы. Фактически речь идет о возможной замене существующих ламп накаливания и люминесцентных ламп светильниками на СИД.

Можно отметить основные преимущества ламп на светодиодах:

— низкое энергопотребление — в 10 раз ниже, чем у обычной лампы накаливания, и на 20-25% ниже, чем у энергосберегающей люминесцентной лампы;

лампы на светодиодах не требуют особой системы утилизации, т.к. они, в отличие от люминесцентных ламп, экологически безвредны. Светодиод не представляет вреда для экологии, его размеры относительно малы;

Нужна помощь в написании диплома?

Заказать диплом

пожаро- и взрывобезопасность;

полная цветовая гамма излучения;

высокий КПД. Современные светодиоды немного уступают по этому параметру только натриевым газоразрядным лампам. Однако натриевые лампы непригодны для освещения жилых помещений из-за низкого качества света;

высокая механическая прочность, вибростойкость (отсутствие нити накаливания и иных чувствительных составляющих);

сверхдолгий срок работы — до 100 тыс. ч. Но и он не бесконечен — при длительной работе и/или плохом охлаждении происходит «отравление» кристалла и постепенное падение яркости;

спектр современных люминофорных диодов аналогичен спектру люминесцентных ламп, которые давно используются в быту. Схожесть спектра обусловлена тем, что в этих светодиодах также используется люминофор, преобразующий ультрафиолетовое или синее излучение в видимое с хорошим спектром;

малая инерционность;

малый угол излучения — также может быть как достоинством, так и недостатком;

Нужна помощь в написании диплома?

Заказать диплом

безопасность — не требуются высокие напряжения;

нечувствительность к низким и очень низким температурам. Однако, высокие температуры противопоказаны светодиоду, как и любым полупроводникам.

Недостатки ламп на светодиодах:

основной недостаток — высокая цена. Отношение цена/люмен у сверхъярких светодиодов в 50 — 100 раз больше, чем у обычной лампы накаливания;

низкая предельная температура:

мощные осветительные светодиоды требуют внешнего радиатора для охлаждения, потому что имеют неблагоприятное соотношение своих размеров к выделяемой тепловой мощности (они слишком мелкие) и не могут рассеять столько тепла, сколько выделяют (несмотря даже на более высокий КПД, чем у ламп накаливания). Осветительный светодиод мощностью 10 Ватт требует пассивный радиатор размером как у микропроцессора Pentium 4 без вентилятора. Такой большой радиатор не только удорожает конструкцию, но и с трудом может быть вписан в формат бытовых осветительных приборов;

для питания светодиода от питающей сети необходим низковольтный источник питания постоянного тока, тоже с радиатором, что дополнительно увеличивает объём светильника, а его наличие дополнительно снижает общую надёжность и требует дополнительной защиты. Поэтому многие разработчики ограничиваются выпрямителем, а светодиоды включают последовательно;

высокий коэффициент пульсаций светового потока при питании напрямую от сети промышленной частоты без сглаживающего конденсатора, при его наличии пульсации малы;

Нужна помощь в написании диплома?

Цена диплома

дешёвые массовые LED имеют светоотдачу 60-100 лм/Вт;

спектр отличается от солнечного.

2.2 Различные варианты построения систем управления освещением

С точки зрения организации энергосберегающей системы освещения, категории зданий можно условно разделить на три категории [7-10]:

— многоквартирные жилые дома,

офисные, производственные и торговые здания,

частные жилые дома (коттеджи).

Для каждой из этих категорий можно разработать типовую схема построения системы энергосберегающего светодиодного освещения, организованную из устройств предложенного комплекса, что позволяет достичь необходимых параметров освещения и энергоэффективности с минимальными затратами по стоимости оборудования и монтажных работ.

Нужна помощь в написании диплома?

Подробнее

Базовым элементом системы энергосберегающего светодиодного освещения служат светодиодные светильники, управляемые по проводным или беспроводным линиям связи при помощи управляющих программ и панелей локального управления, с использованием ретрансляторов или модемов сотовой связи, либо интернет.

Выводы по главе 2

Все более широкое применение находят системы автоматического управления включением, отключением светильников и автоматического регулирования освещенности, а также энергоэкономичные источники света. Зарубежный опыт свидетельствует, что автоматизация освещения позволяет снизить энергопотребление на 30-50%. В РФ налажено и развивается производство электронных и электромагнитных пускорегулирующих аппаратов для люминесцентных ламп, энергоэкономичных ламп и осветительной арматуры, устройств автоматического управления освещением: фотореле, приборов регулирования светового потока, инфракрасных датчиков [11-13].

С точки зрения организации энергосберегающей системы освещения, категории зданий можно условно разделить на три категории:

— многоквартирные жилые дома,

офисные, производственные и торговые здания,

частные жилые дома (коттеджи).

Глава 3. Построение системы управления освещением

Нужна помощь в написании диплома?

Подробнее

3.1 Выбор структуры системы освещением

Системы освещения офисных и производственных зданий имеют ряд схожих основных характеристик, так как состоят из отдельных рабочих помещений, связанных коридорами, а также подсобных помещений, аналогичных помещениям общего пользования многоквартирных жилых домов.

Требованиями САН ПИН и ряда ГОСТов установлена необходимость обеспечения определенных уровней освещенности и ряда других характеристик качества освещения в рабочих зонах, являющихся местами постоянного присутствия людей.

Для выполнения требований нормативных документов система освещения должна обеспечивать поддержание искусственной освещенности в помещении на заданном уровне с учетом естественной освещенности.

Рисунок 4. Схема освещения здания с помещениями и коридорами

Система освещения здания формируется как сумма систем освещения помещений с передачей ряда функций управления общему серверу здания, имеющему, как правило, более высокий приоритет и используемому в качестве регулятора режимов управления и диспетчерским центром (сбор и хранение данных, составление и отображение отчетов) [14-16].

В помещениях постоянного пребывания людей (рабочие помещения) устанавливаются панели локального управления для регулирования светового потока групп интерфейсных светильников и управления включением и выключением управляемых и неуправляемых светильников с помощью блоков БУР-8.

В помещениях кратковременного присутствия людей устанавливаются светильники со встроенными датчиками освещенности и акустическими датчиками или светильники с внешними датчиками движения. Управление светильниками «по расписанию» осуществляется через БУР-8.

Нужна помощь в написании диплома?

Подробнее

Помещение размером 10х9 метров освещается встраиваемыми светодиодными светильниками СВО-01/хх-2800/40. Светильники расположены в четыре ряда по четыре светильника в ряду и предназначены для общего освещения рабочих мест. В каждом ряду установлен ведущий светильник с управлением по радиоканалу и датчиком освещенности. Остальные светильники ряда — ведомые, управляются по яркости диммирующим напряжением ведущего светильника ряда. Такая схема позволяет снизить затраты за счет исключения микропроцессорного модуля из ведомых светильников, находящихся по естественному освещению в аналогичных с ведущим светильником условиях. Во входной зоне прохода установлен светильник без управления яркостью, выполняющий функцию дежурного аварийного освещения.

Управление включением сетевого напряжения светильников рабочих зон осуществляется блоком БУР-8.

Управляющим устройством системы служит панель локального управления, а также подключенный к ней сервер здания.

К системе подключен электросчетчик КАРАТ-101 для съема показаний и отключения нагрузки по команде или при аварийных параметрах сети и превышении лимитов.

3.2 Выбор элементов системы управления освещением

Основным базовым элементом комплекса средств являются управляемые светодиодные светильники [17-19].

В составе системы предусмотрены управляемые светодиодные светильники двух основных типов:

офисные встраиваемые или накладные типа «Армстронг» с потребляемой мощностью 30 — 40 Вт,

Нужна помощь в написании диплома?

Заказать диплом

светильники для ЖКХ мощностью 6 — 15 Вт.

Светильники сертифицированы. Сертификат РОСС RU.АЯ60.В21360

№ 0021568 от 12.05.2011г.

3.2.1 Офисные светильники

Корпус пластмассовый — АВС пластик с повышенным температурным диапазоном. Состоит из квадратной рамы размеров 595х595 мм и высотой 65 мм. В нижнюю часть рамы устанавливается рассеиватель из высококачественного пропускающего свет органического стекла. Рассеиватель свободно лежит на приливах корпусных деталей. В верхней части рамы устанавливается металлическая панель (крышка), предназначенная для установки светодиодных линеек, модуля управления и блока питания светильника.

Светодиодные линейки — печатные платы со светодиодами, обеспечивающие равномерное распределение потоков света на рассеиватель.

Модуль управления выполняет функции управления свечением светодиодных линеек.

Рисунок 6. Образец светильника СВО- 01/43-2800/40 в сборе, включенный

Нужна помощь в написании диплома?

Подробнее

Управляемые светодиодные светильники могут подключаться по беспроводным и проводным линиям связи к панелям локального управления или серверу. Кроме того, светильник может выступать в качестве ретранслятора команд и данных.

Светильники имеют возможность управления яркостью свечения светодиодных линеек в режимах работы — автономном и ручном.

В ручном режиме световой поток светодиодных линеек определяется командой системы управления или инфракрасного пульта ДУ. В автономном режиме модуль управления автоматически поддерживает уровень суммарной освещенности в рабочей зоне с учетом естественной (внешней) освещенности. Источником информации о внешней освещенности является фотоприемник, подключенный к модулю управления.

3.2.2 Блок управления БУР-8

Корпус пластмассовый. Состоит из основания размером 124х84 мм и высотой 43 мм и крышки (127х87 мм, высотой 14 мм)

Каналов управления (реле 220В, 5А) — 8 Потребляемая мощность от сети 220В — 5ВТ. Интерфейс связи RS485 / радиоканал.

Рисунок 7. Блок управления светильниками в сборе Панель локального управления

Корпус пластмассовый. Размеры основания 95х95х50 мм. Размеры крышки 120х120х8 мм.

Нужна помощь в написании диплома?

Заказать диплом

Декоративная крышка выполняет функции защиты от пыли и свободного доступа, обеспечивая степень зашиты IP20. На крышке монтируется встроенный блок клавиатуры. В крышке предусмотрено окно для жидкокристаллического индикатора, отображающего режимы работы и состояние блока.

Рисунок 8. Панель локального управления в сборе.

3.2.3 Устройство сбора и передачи данных УСПД-01

Рисунок 9. Устройство сбора и передачи данных УСПД-01

Назначение: устройство предназначено для дистанционного мониторинга потребления энергоресурсов, учёта, автоматизации технологических процессов и может использоваться как расходомер или счётчик количества с предоставлением возможности дистанционного съёма информации.

Устройство является вторичным преобразователем, реализует числоимпульсный канал измерения и в качестве первичных преобразователей использует или счётчики воды, или счётчики газа, или электросчётчики, имеющие импульсный (телеметрический) выход. Устройство преобразует импульсы соответственно в единицы расхода или воды, или газа, или электроэнергии.

Исполнение УСПД-01.4 используется в качестве ретранслятора преобразователя (радио-RS485) для обмена с радиомодемным батарейным устройством УСПД-02, выполняющим сбор данных со счётчиков воды, газа, с датчиков протечки воды, измерение температуры.

Устройство обеспечивает:

Нужна помощь в написании диплома?

Подробнее

Измерение потребляемого объёма или воды, или газа, или электроэнергии нарастающим итогом;

Сохранение во встроенной энергонезависимой памяти потребления или воды, или газа, или электроэнергии с последующей возможностью вывода на переносной компьютер через локальную сеть по протоколу RS485.

Число подключаемых счетчиков — 1 или 2 Габаритные размеры, мм: 88х37х50.

3.2.4 Устройство сбора и передачи данных УСПД-02

Рисунок 10. Устройство сбора и передачи данных УСПД-02

Назначение: устройство предназначено для дистанционного мониторинга потребления энергоресурсов.

Устройство используется для эксплуатации в местах, где затруднен доступ к счётчикам воды, газа, электроэнергии, а также для удобства организации узла учёта воды, газа, тепла или электроэнергии с предоставлением возможности дистанционного съёма информации.

Устройство является вторичным преобразователем, реализует числоимпульсный канал измерения и в качестве первичных преобразователей использует или счётчики воды, или счётчики газа, или электросчётчики, имеющие импульсный (телеметрический) выход. Устройство преобразует импульсы в соответствующие единицы расхода.

Нужна помощь в написании диплома?

Цена диплома

Устройство обеспечивает:

Измерение потребляемого объёма или воды, или газа, или электроэнергии нарастающим итогом;

Сохранение во встроенной энергонезависимой памяти потребления или воды, или газа, или электроэнергии с последующей возможностью вывода на переносной компьютер через локальную сеть по радиомодему. Дальность связи до 20 метров.

Число входных каналов:

1 канал для измерения температуры внешнего объекта;

1 канал для измерения влажности (контроль протечки);

1 канал для подключения датчика охраны;

— 1канала (выбор перемычкой в каждом):

Нужна помощь в написании диплома?

Цена диплома

— или подключение счётчиков;

— или устройств сигнализации.

Габаритные размеры, мм:88х37х50

3.2.5 Сервер сбора и обработки энергоинформации зданий

Программный комплекс системы состоит из двух основных блоков:

«Конструктор» представляет собой визуальный инструмент формирования системы. Он позволяет с помощью клавиатуры и мыши создать план здания, добавить этажи, комнаты, устройства, настроить линии связи между устройствами. Информация отображается на экране в виде плана здания с нанесенными на нем этажами, комнатами и устройствами. Для удобства навигации можно использовать общий план, мини-карту (в правом верхнем углу, на ней отображается весь план в минимальном масштабе), поля ручного выбора этажей, комнат и устройств [19].

Также режим «Конструктор» позволяет формировать расписание системы, задавать режимы работы и программировать подключенные устройства. Режим защищается паролем или бесконтактной картой пользователя.

«Управление» позволяет оперативно отображать на экране состояние системы: наличие связи с устройствами, уровень освещенности в помещениях, состояние светильников (включен/выключен). При соответствующих правах доступа пользователь может непосредственно управлять светильниками, выбирать режим работы всей системы (автоматический, «по расписанию», локальный и другие), смотреть статистику работы системы.

Нужна помощь в написании диплома?

Заказать диплом

Функциональные возможности:

— поддержание искусственной освещенности в помещении на заданном уровне;

— учет естественной освещенности в помещении;

— учет времени суток, дня недели и присутствия людей в помещении;

— интеллектуальное дистанционное управление освещением на основе беспроводного и проводного каналов связи;

— возможность регулирования уровня освещенности;

— контроль состояния светильников на сервере,

— возможность индивидуальной настройки режимов работы системы (автоматический, ручной, дежурный и их комбинации) путем составления расписания работы системы.

Нужна помощь в написании диплома?

Заказать диплом

— локальное управление светильниками по фактору присутствия.

На программное обеспечение сервера возлагаются функции управления, настройки, мониторинга, обработки и хранения данных.

1. Управление:

-блоками включения выключения светильников (групп светильников),

светильниками,

-режимами управления яркостью светильников

автомат, ручной (локальный от системы),

-режимами работы локальных панелей управления,

Нужна помощь в написании диплома?

Подробнее

2. Формирование системы:

-настройка адресов устройств.

формирование групп,

настройка параметров системы (обмен, отчеты),

ввод и настройка параметров устройств,

ввод и отображение плана системы (помещения, группы, светильники, связи между устройствами, спецификации групп и отчетов, обозначения),

3. Формирование расписания: время, дни недели, даты.

4. Мониторинг состояния светильников, групп светильников, устройств управления и учета.

Нужна помощь в написании диплома?

Цена диплома

5. Хранение данных о состоянии системы и ее элементов по времени. Статистические отчеты.

6. Анализ ситуации:

-превышение допустимого потребления для устройств управления,

неработоспособность светильников, устройств управления и линий связи,

срабатывание датчиков присутствия в режиме охраны.

Выводы по главе 3

Система освещения здания формируется как сумма систем освещения помещений с передачей ряда функций управления общему серверу здания, имеющему, как правило, более высокий приоритет и используемому в качестве регулятора режимов управления и диспетчерским центром (сбор и хранение данных, составление и отображение отчетов).

В помещениях постоянного пребывания людей (рабочие помещения) устанавливаются панели локального управления для регулирования светового потока групп интерфейсных светильников и управления включением и выключением управляемых и неуправляемых светильников с помощью блоков БУР-8.

Нужна помощь в написании диплома?

Заказать диплом

Глава 4. Эффективность внедряемых технологий

4.1 Энергоэффективность осветительных приборов

В помещениях постоянного присутствия людей устанавливаются управляемые светильники с режимами ручной и автоматической регулировки яркости. В подсобных помещениях кратковременного пребывания устанавливаются светильники с датчиками освещенности и акустическими или инфракрасными датчиками. Панели управления располагаются в нескольких наиболее используемых помещениях и на выходе из дома. Предусматривается управление в режиме «Расписание» для организации эффекта присутствия хозяев.

Энергоэффективность системы освещения на объекте исполнения проекта, представляющего собой административное здание, обеспечивалась с учетом следующих требований:

— минимизация потребления электроэнергии на освещение мест общего пользования,

— комфортность освещения,

низкая стоимость оборудования и технического обслуживания.

Минимизация потребления электроэнергии была достигается за счет применения светильников в автоматическом режиме управления световым потоком в зависимости от внешней освещенности, контролируемой встроенным датчиком освещенности, и присутствия людей, определяемого при помощи встроенного акустического датчика.

Нужна помощь в написании диплома?

Цена диплома

В результате светильник светится в течение периода около двух минут в темное время суток в присутствии человека.

Вне этого периода потребление светильника в дежурном режиме составляет около 2Вт. Таким образом достигается практически наивысшая экономичность.

Реализация полного отключения светильников от сети в режиме «Расписание» нецелесообразна, так как большая часть светильников находится в тамбурах, не имеющих естественного освещения, движение же людей возможно в любое время суток.

Отключение в светлое время суток светильников, расположенных в зонах с естественным освещением, даст крайне незначительную экономию электроэнергии

72Втчас для дома в целом. При этом затраты на устройства отключения и их энергопотребление будут несоизмеримо выше.

В реализованном варианте комфортность достигается отсутствием «мертвых» зон, характерных для инфракрасных датчиков движения, и одновременностью включения всех светильников в зоне нахождения человека.

Управление светильниками и другим электрооборудованием в режиме

«Расписание» целесообразно в офисных, торговых и производственных зданиях в целях достижения экономии электроэнергии за счет фактора «забывчивости».

Нужна помощь в написании диплома?

Заказать диплом

Работа системы в режиме «Расписание» реализована в помещении диспетчерской, а также в офисном помещении дополнительного пилотного объекта.

Задача оптимизации режимов управления до достижения максимальной энергоэффективности сводится в помещениях с естественной освещенностью к определению оптимального расположения датчиков освещенности с целью создания требуемой освещенности рабочей зоны в автоматическом режиме управления яркостью. С учетом особенностей использования помещений могут быть установлены ограничения максимального и минимального уровней яркости. По окончании рабочего времени программа «Расписание» переводит светильники в режим достаточной требуемой яркости или отключает их.

Для помещений без естественной освещенности выбираются достаточные уровни яркости в ручном (системном) режиме. По окончании рабочего времени программа «Расписание» переводит светильники в режим достаточной яркости или отключает их.

Дополнительно энергоэффективность помещений без постоянного нахождения людей повышается применением датчиков присутствия (движения, ёмкостных, акустических).

4.2 Экономичность осветительных приборов

Перевод освещения на энергосберегающие светильники с светодиодной лампой является в настоящее время очень эффективным, несмотря на большие затраты, т.к. стоимость светотехнической продукции достаточно высокая.

Установка светильников такого типа позволяет значительно сэкономить электрическую энергию, что очень актуально в настоящее время, увеличить уровень освещенности магистральных дорог и внутриквартальных проездов, а также сократить расходы на обслуживание наружного освещения.

Появление новых технологий в системах освещения позволяет получить большой экономический эффект. Практика показывает, что при их внедрении потенциал экономии электроэнергии в большинстве муниципальных систем уличного освещения может составлять более 50 %.

Нужна помощь в написании диплома?

Цена диплома

В рамках разработанной Федеральной целевой программы «Энергосбережение России» многие регионы разработали свою концепцию энергосбережения, отличающуюся отдельными разделами, отражающими специфику региона, муниципального образования. Но во всех программах присутствуют мероприятия по совершенствованию светильников и светотехнического оборудования, эксплуатации и модернизации городского электроосветительного хозяйства.

Семейство компактных газоразрядных ламп

За почти полувековой период внедрения газоразрядных ламп они стали стандартом для всех отраслей и не нашли широкого применения только при освещении жилья в силу таких отрицательных факторов, как повышенный шум пускорегулирующей аппаратуры, неприятное мерцание света и невозможность быстрого повторного включения лампы до момента ее полного остывания.

Обладают высокой яркостью и стабильным в течение всего срока службы цветом излучения.

Цвет излучения: от желтого до нейтрально-белого.

Компактные размеры лампы и разрядной дуги позволяют создавать световые пучки высокой интенсивности. Рабочее положение — произвольное.

Необходимо знать:

Начинают работать на полную мощность не сразу, а только по мере прогревания.

Нужна помощь в написании диплома?

Заказать диплом

Должны применяться в закрытых светильниках с защитным стеклом.

Для работы ламп необходимы балласты и зажигающие устройства.

Обязательно применение токового предохранителя (IEC1167).

Если напряжение сети постоянно отклоняется от номинала более чем на 3%, то необходимо использовать ПРА на другое номинальное напряжение.

Области применения:

Наружное освещение: улицы, площади, скоростные магистрали, транспортные пересечения, протяжные туннели, спортивные сооружения, аэродромы, строительные площадки, архитектурные сооружения, вокзалы, аэропорты для уличного освещения, производственные и складские помещения, дороги и пешеходные зоны.

Декоративное наружное освещение: для подсветки пешеходных дорожек, тротуаров.

Художественная подсветка зданий.

Нужна помощь в написании диплома?

Заказать диплом

Преимущества:

Стабильный цвет излучения в течение всего срока службы.

Высокая эффективность ламп позволяет снизить эксплуатационные затраты.

Длительный срок службы по сравнению с галогенными лампами и лампами накаливания.

Все типы ламп имеют защиту от УФ излучения.

Газоразрядные лампы можно разделить на ртутные, металлогалогенные и натриевые лампы.

Светодиодное освещение

В настоящее время одним из самых перспективных направлений в освещении является внедрение светодиодов.

Нужна помощь в написании диплома?

Заказать диплом

Светодиод — это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение. Излучаемый свет лежит в узком диапазоне спектра, его цветовые характеристики зависят от химического состава использованного в нем полупроводника.

Светодиодные светильники обладают высокой экономичностью энергопотребления и являются экологически чистыми, не требуют специальных условий по обслуживанию и утилизации. Срок их службы значительно превышает существующие аналоги (срок непрерывной работы светильника не менее 80 тыс. часов, что эквивалентно 25 годам эксплуатации, при 10 часовой работе в день). Причем, это не срок, когда светодиод выходит из строя, а примерно в это время снижение его светового потока достигнет 50%.

Светодиодные светильники (в отличие от светильников с газоразрядной лампой) обладают возможностью регулировки яркости за счет снижения питающего напряжения. СНиП 23-05-95 для экономии электроэнергии допускает в ночное время снижение уровня освещенности на 30-50%.

Современная философия энергосбережения должна включать в себя все многообразие подходов и технологий экономии топливно-энергетических ресурсов, и в первую очередь за счет внедрения инновационных решений в этой области. Внедрение светодиодного освещения — это одна из значительных ее составляющих.

Таблица 5. Сравнительная таблица разных типов ламп, использующихся в уличном освещении

	ЛН	ДРЛ	ДРИ	ДНАТ низкого давления	ДНАТ высокого давления	Светодиодный светильник
Экономичность	низкая	средняя	средняя	высокая	средняя	высокая
Цветопередача	отличная	хорошая	отличная	плохая	хорошая	отличная
Светоотдача, Лм/Вт	13	30-60	70-95	До 200	До 150	До 150
Период эксплуатации	короткий (1000 ч)	значительный (до 12000 ч)	значительный (до 15000 ч)	значительный (до 32 000 ч)	значительный (до 32 000 ч)	длительный (до 80000 ч)
Возможность плавной регулировки мощности	да	нет	нет	нет	нет	да
Зажигание, перезажигание	быстрое	длительное	длительное	длительное	длительное	быстрое
Наличие ртути	нет	да	да	нет	количество ртути сильно уменьшено или отсутствует вовсе	нет

Выводы по главе 4

Энергоэффективность системы освещения на объекте исполнения проекта, представляющего собой административное здание, обеспечивалась с учетом следующих требований:

Нужна помощь в написании диплома?

Заказать диплом

1. минимизация потребления электроэнергии на освещение мест общего пользования,

2. комфортность освещения,

. низкая стоимость оборудования и технического обслуживания.

Глава 5. Разработка мероприятий по охране труда и экологической безопасности

Действующие правовые нормы в области экологической безопасности требуют, чтобы система природоохранных мероприятий обеспечивала:

· соблюдение предельно-допустимых норм химических, физических, биологических и механических воздействий на окружающую среду и персонал при обустройстве и эксплуатации месторождения и снятии с эксплуатации объектов обустройства;

· соблюдение требований к использованию компонентов природной среды;

· выполнение требований к проектным решениям по уменьшению (предотвращению) вредного воздействия на окружающую среду при ведении работ по обустройству месторождения, включая требования к управлению отходами производства и потребления, в т.ч. жидкими бытовыми отходами и отходами бурения;

Нужна помощь в написании диплома?

Цена диплома

· соблюдение требований к составу и условиям применения экологически опасных материалов, их хранению и транспортировке;

· выполнение требований к мероприятиям по охране окружающей природной среды, очистному оборудованию и установкам;

· выполнение требований к социально-бытовым условиям проживания и работы персонала и обеспечению санитарно-гигиенических нормативов;

· выполнение требований к производственному экологическому контролю и мониторингу окружающей среды;

· выполнение санитарно-гигиенических требований к оборудованию, материалам, условиям труда.

5.1 Мероприятия по охране атмосферного воздуха

Основные мероприятия по охране атмосферного воздуха направлены на обеспечение соблюдения нормативов качества воздуха рабочей зоны и сокращение вредных выбросов в атмосферу до нормативного уровня от всех источников загрязнения на всех стадиях работ.

Основными мероприятиями по охране атмосферного воздуха являются:

Нужна помощь в написании диплома?

Цена диплома

· в период строительства:

· контроль токсичности и дымности отработавших газов автомашин и спецтехники;

· предотвращение утечек ГСМ;

· испытание трубопроводов на прочность и герметичность давлением;

· стопроцентный контроль швов сварных стыков трубопроводов;

· в период эксплуатации:

· применение герметизированной системы сбора углеводородов;

· оборудование всех аппаратов и сосудов, работающих под давлением, предохранительными клапанами с обвязкой на факельную систему;

Нужна помощь в написании диплома?

Подробнее

· диспетчерский контроль технологических и вспомогательных процессов;

· сооружение дренажных емкостей для опорожнения аппаратов и емкостей и сбора утечек.

Технические и технологические решения предусматривают:

· изготовление оборудования, арматуры, трубопроводов, соединительных деталей выбрано с учетом климатических условий района их размещения и эксплуатации;

· установку на трубопроводах запорной арматуры, соответствующей классу “А”, герметичности затвора по ГОСТ 9544-93;

· расчетные параметры оборудования, арматуры и трубопроводов с учетом обеспечения их безаварийной эксплуатации;

· защиту трубопроводов от превышения давления рабочей среды за счет применения системы автоматического регулирования, сигнализаций и блокировок, а также механической защиты (предохранительные клапаны);

· осуществление сбросов от предохранительных клапанов на факел, что исключает выброс в атмосферу газа;

Нужна помощь в написании диплома?

Цена диплома

· оборудование факельных устройств приборами контроля погасания пламени с выдачей светового и звукового сигнала;

· автоматический розжиг дежурных горелок при поступлении сигнала о погасании пламени;

· сокращение выбросов вредных веществ от факельной системы за счет применения на факелах факельных горелок новой конструкции с рассредоточенным выходом сбросных газов. Эти решения позволяют значительно сократить выбросы и уменьшить воздействие на атмосферный воздух, особенно при аварийных выбросах;

· оборудование резервуаров навесами для защиты от прямых солнечных лучей для снижения объемов выбросов от «малых» дыханий резервуаров, возникающих за счет суточных колебаний температуры воздуха;

· проектирование дренажных систем в закрытом исполнении, герметизация сальниковой запорной арматуры, скважин, трубопроводов, аппаратов и насосных агрегатов;

· применение закрытых систем хранения и загрузки сыпучих материалов с целью минимизации выбросов в атмосферу загрязняющих веществ вне системы организованных источников выбросов;

· разработку плана по охране атмосферного воздуха, включающего мероприятия по регулированию выбросов в атмосферу в период неблагоприятных метеоусловий для контроля и соблюдения величин предельно допустимых выбросов;

· разработку предложений по установлению норм предельно допустимых выбросов вредных веществ в составе проекта обустройства месторождения;

Нужна помощь в написании диплома?

Заказать диплом

· разработку и согласование в установленном порядке проекта нормативов предельно допустимых выбросов в атмосферу.

5.2 Защита от производственного шума и вибрации

Защита работающих от производственного шума и вибраций достигается, в основном, подбором соответствующего технологического оборудования. Уровни шума, генерируемого технологическим и вспомогательным оборудованием, не должны превышать величин, установленных ГОСТ 12.1.008-83.

Оборудование должно быть установлено и отцентрировано таким образом, чтобы уровень вибрации от работающего оборудования не превышал значений, установленных ГОСТ 12.4.012-83.

Обеспечение допустимых уровней звукового давления и уровней шума на площадках скважин и на рабочих местах осуществляется соблюдением требований СНиП II-12-77 «Защита от шума».

Насосное оборудование и приводная арматура будут приняты с учетом мероприятий по защите от шума, в соответствии с ГОСТ 12.1.003-76.

К основным мероприятиям, направленным на обеспечение защиты работающих от воздействия вибрации, относятся:

· установка оборудования на виброизолирующие основания;

Нужна помощь в написании диплома?

Подробнее

· устройство виброизолирующих разделок вокруг фундаментов оборудования, создающего вибрацию.

5.3 Мероприятия по охране и рациональному использованию недр

Технические решения предусматривают следующие мероприятия по охране недр:

· осуществление выбора конструкции скважины в соответствии с Методическими указаниями по выбору конструкции нефтяных и газовых скважин на разведочных и эксплуатационных площадях;

· соблюдение требований «Правил безопасности в нефтяной и газовой промышленности» при проводке скважин, монтаже и эксплуатации противовыбросового оборудования;

· проведение испытаний на герметичность кондуктора и промежуточных колонн в соответствии с «Временной инструкцией по испытанию скважин на герметичность»;

· использование способов защиты подземных вод во время бурения, которые направлены на недопустимость их загрязнения и на предотвращение возможности смешения вод разных горизонтов;

· обеспечение герметизации технических и обсадных колонн труб, спущенных в скважину, их качественное цементирование;

Нужна помощь в написании диплома?

Цена диплома

· предотвращение ухудшения коллекторных свойств продуктивных пластов, принятие мер для сохранения их естественного состояния при вскрытии, креплении и освоении;

· использование комплекта противовыбросового оборудования, монтируемого на устье скважины, регулирующих клапанов системы промывки скважины под давлением, контрольно-измерительных приборов, обеспечивающих постоянный контроль за бурением и эксплуатацией скважин, в целях предотвращения неконтролируемых выбросов, обвалов стенок скважин и межпластовых перетоков, флюидопроявлений и открытых фонтанов;

· обеспечение комплекса мер для предотвращения перетоков по затрубному пространству, выбросов пластовых флюидов и фонтанирования;

· оснащение систем промывки скважин под давлением регулирующими клапанами с гидравлическим управлением, что позволяет регулировать давление в скважине в случае отсутствия бурильной колонны и при закрытом превенторе;

· разработка мероприятий, улучшающих качество цементирования.

Степень технической и экологической безопасности при охране недр повышается за счёт дублирования комплекта превенторов, рассчитанного на случай аварий и других нештатных ситуаций.

Выводы по главе 5

В сетях и установках напряжением до 1000 В возможны ненормальные режимы, связанные с увеличением тока (сверхтоком), к которому приводят перегрузки, самозапуск электродвигателей, короткое замыкание. Эти ненормальные режимы могут привести к повреждению электрических сетей и оборудования, созданию ситуаций, опасных для персонала. Поэтому сети и установки должны быть защищены от перегрузок и токов короткого замыкания.

Нужна помощь в написании диплома?

Заказать диплом

Согласно ПУЭ сети разделяют на защищаемые от перегрузок и токов короткого замыкания и на защищаемые только от токов короткого замыкания.

Глава 6. Расчет экономической эффективности

Интерес к энергосбережению при освещении возобновился в условиях мирового экономического кризиса, заставившего обратить внимание на данную проблему даже высшее руководство России. После принятия в 2009 году Федерального закона от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» стало очевидным, что многие существовавшие до этого момента правила и методологии нуждаются в изменениях. Которые и должны будут обеспечить повышение энергоэффективности организаций, то есть достичь целей энергосбережения и повышения конкурентоспособности. Мировой опыт в энергосбережении, безусловно, дает пример нашим потребителям энергоресурсов. Исторически это понятно — Россия обладала и обладает одними из крупнейших запасов энергоресурсов и воды и, как следствие этого, никто никогда не ставил во главу угла их экономное использование. Наши внутренние цены на энергоресурсы до сих пор ниже европейских, что делает малоэффективными инвестиции в новое энергооборудование. Однако, ситуация неуклонно меняется. Мы уже вступили в ВТО, что, в перспективе должно привести к выравниванию наших внутренних цен и мировых [21-22].

Задачу экономии электроэнергии в электроосветительных установках необходимо решать с учетом правильной эксплуатации осветительных приборов и обеспечения норм освещенности, для создания безопасного и производительного труда. Причем экономия электроэнергии состоит отнюдь не в сокращении разумного ее потребления. Рациональное освещение играет важную роль в обеспечении жизнедеятельности человека, создании комфортных и производительных условий. В предлагаемом материале рассмотрены вопросы, имеющие значение при экономичном расходовании 4 электроэнергии в электроосветительных установках в офисных помещениях. Внедрение новых, прогрессивных источников света, позволяют во многих случаях повысить эффективность электроосветительных установок, оптимизировать освещенность рабочих мест, способствовать росту производительности и безопасности труда, достичь реальной экономии электроэнергии. В соответствии с требованиями Закона №261-ФЗ начиная с 1 января 2011 г. бюджетные учреждения обязаны обеспечить снижение объема потребленных ими тепловой энергии, электрической энергии в течение 5 лет не менее чем на 15% от объема, фактически потребленного ими в 2009 г. каждого из указанных ресурсов с ежегодным снижением такого объема не менее чем на 3%. Поэтому одной из приоритетных задач в области энергосбережения является проведение мероприятий, обеспечивающих снижение энергопотребления и уменьшение бюджетных средств, направляемых на оплату энергоресурсов, что напрямую свидетельствует об актуальности нашего проекта.

Энергоэффективность системы освещения на объекте исполнения будет обеспечена с учетом следующих требований:

— минимизация потребления электроэнергии на освещение мест общего пользования,

— комфортность освещения,

низкая стоимость оборудования и технического обслуживания.

Нужна помощь в написании диплома?

Подробнее

Минимизация потребления электроэнергии была достигнута за счет применения светильников СПО-03/04-800/15 в автоматическом режиме управления световым потоком в зависимости от внешней освещенности, контролируемой встроенным датчиком освещенности, и присутствия людей, определяемого при помощи встроенного акустического датчика. В результате светильник светится в течение периода около двух минут в темное время суток в присутствии человека.

В отличие от других технологий у светодиодов очень высокое КПД — не менее 90%(95-98%). В большинстве существующих технологий присутствует разогрев какого-либо тела или области, на что требуется приличные затраты энергии. Благодаря высокому КПД светодиодная технология обеспечивает низкое энергопотребление и малое тепловыделение. Помимо этого, в силу самой природы получения излучения, светодиоды обладают совокупностью характеристик, недостижимой для других технологий. Механическая и температурная устойчивость, устойчивость к перепадам напряжения, продолжительный срок службы, отличная контрастность и цветопередача. Плюс экологичность, отсутствие мерцания и ровный свет. Это и есть качество современной технологии.

Вне этого периода потребление светильника в дежурном режиме составляет около 2Вт. Таким образом достигается практически наивысшая экономичность.

По сути дела, единственным недостатком светодиодных светильников можно считать необходимость обеспечит качественный отвод тепла от самих светодиодов. Перегрев ведет к преждевременной деградации кристалла и люминофора. Второй недостаток — наличие электролитических конденсаторов в источниках питания светодиодов (драйверах). Средний срок службы электролита составляет 6000-10000 часов. В последствии работоспособность источника питания может быть непредсказуемой и вся система освещения (светильник) может выйти из строя. Однако, применение новых технологий позволило избежать этой неприятности.

Отключение в светлое время суток светильников, расположенных в зонах с естественным освещением, даст крайне незначительную экономию электроэнергии.

В реализованном варианте комфортность достигается отсутствием «мертвых» зон, характерных для инфракрасных датчиков движения, и одновременностью включения всех светильников в зоне нахождения человека.

Управление светильниками и другим электрооборудованием в режиме «Расписание» целесообразно в офисных, торговых и производственных зданиях в целях достижения экономии электроэнергии за счет фактора «забывчивости».

Работа системы в режиме «Расписание» реализована в помещении диспетчерской, а также в офисном помещении дополнительного пилотного объекта.

Нужна помощь в написании диплома?

Цена диплома

Задача оптимизации режимов управления до достижения максимальной энергоэффективности сводится в помещениях с естественной освещенностью к определению оптимального расположения датчиков освещенности с целью создания требуемой освещенности рабочей зоны в автоматическом режиме управления яркостью. С учетом особенностей использования помещений могут быть установлены ограничения максимального и минимального уровней яркости. По окончании рабочего времени программа «Расписание» переводит светильники в режим достаточной требуемой яркости или отключает их.

Для помещений без естественной освещенности выбираются достаточные уровни яркости в ручном (системном) режиме. По окончании рабочего времени программа «Расписание» переводит светильники в режим достаточной яркости или отключает их.

Дополнительно энергоэффективность помещений без постоянного нахождения людей повышается применением датчиков присутствия (движения, ёмкостных, акустических).

6.1 Ориентировочная стоимость системы освещения

Стоимость компонентов системы освещения объекта, с управлением каждым светильником отдельно без функций учета энергоресурсов:

Светодиодные светильники 100 шт. — 150 000 руб.

Блоки управления реле 19 шт. — 57 000 руб.

Панель управления 1 шт. — 4 000 руб.

Нужна помощь в написании диплома?

Цена диплома

Датчик освещенности 2 шт. — 1 000 руб.

Суммарная стоимость без серверной части — 212 000 руб.

-Ориентировочнаястоимостьуправляющегокомпьютераспрограммным обеспечением — 80 000 руб.

-Стоимость монтажных и пусконаладочных работ — 30 000 руб.

Общая стоимость — 322 000 руб.

Экономическая выгода от внедрения консольных светодиодных светильников базируется на 2-х составляющих:

экономия на снижении затрат на электроэнергию;

экономия на обслуживании светильников.

Нужна помощь в написании диплома?

Подробнее

На оценку реального эффекта экономии электрической энергии от регулирования источников искусственного света в зависимости от естественной освещенности влияют следующие факторы:

. Точность настройки и чувствительность датчиков освещенности, используемых для системы управления освещенностью, зависимостью показаний, принципов обработки сигналов с датчиков.

. Необходимость учета ориентации окон рассматриваемого помещения по сторонам света и затенения от зданий.

. Влияние снежного покрова, загрязнения окон и светильников.

Экономический эффект, полученный с учётом указанных факторов, может быть значительным. Определенного снижения капитальных затрат на внедрение подобных систем возможно добиться при использовании алгоритмов управления источниками искусственного света по точной модели помещения с измерением только наружной освещенности и оптимальном выборе принципов управления группами светильников. Учитывая сложность этих расчётов требуется проработка подходов к определению эффектов и разработка специализированного программного обеспечения.

Результаты проведения энергосберегающего мероприятия по замене ЛБ 20 на светодиоды сведены в таблицу 30.

Таблица 30. Замена ЛБ 20 на светодиоды

Нужна помощь в написании диплома?

Цена диплома

Тип ламп	Кол-во ламп	Затраты на приобретение светодиоды, тыс. руб	Потребление лампами в базовом году, тыс. кВт*ч	Экономия в натуральном выражении, тыс. кВт*ч	Экономия в денежном выражении, тыс. руб.
ЛБ 20	400	150	56,8	31,2	156,2

Разнообразные методы оценки результативности капиталовложений появились из-за наличия большого количества факторов, влияющих на конечное суждение. Чем большее количество факторов вовлечено в процесс реализации инвестиционного проекта, тем большая неопределенность возникает в расчетах, и тем большее количество переменных появляется в формулах. Методики оценки принято разделять на два типа: статические и динамические.

Динамические методы отличаются большей сложностью и необходимостью учитывать различные аспекты и временные периоды реализации проекта. Для частных инвесторов, работающих с доверительным управлением, драгоценными вкладами и валютой, такие методы покажутся чрезмерно перегруженными дополнительными переменными. Данные методы используются при оценке инвестиционных проектов, обладающих большой длительностью (несколько лет) и требующих дополнительных инвестиционных вложений по ходу реализации.

К методам относят:

1. Вычисление NPV (англ. Net Present Value) или чистой приведенной стоимости инвестиций;

2. Вычисление PI (англ. Profitability Index) или индекса рентабельности;

. Вычисление IRR (англ. Internal Rate of Return) или внутренней нормы доходности;

Существует два основных метода расчета ставки дисконтирования — CAPM (англ. Capital Asset Pricing Model) и WACC (англ. Weighted Average Cost of Capital). Первый является кумулятивной методикой. Проще говоря, ставки рисков, инфляции и другие ставки просто суммируются. Полученное значение используется для оценки экономической эффективности путем определения NPV. WACC — это пропорциональное значение между CAPM каждого источника инвестиций.

Для вычисления ставки дисконтирования воспользуемся формулой:

Нужна помощь в написании диплома?

Подробнее

d_i — ставка дисконтирования

r — ставка рефинансирования (принимаем равной 9,75% по данным 2017 года);

i — темп инфляции в текущем году (принимаем равным 4,59% по данным 2017 года).

Коэффициент дисконтирования рассчитывается по формуле:

где: Р — поправка на риск (принимаем равной 5%).

Для определения чистой приведенной стоимости проекта нужно воспользоваться следующей формулой.

Нужна помощь в написании диплома?

Заказать диплом

<#»903356.files/image016.jpg»> <#»903356.files/image017.jpg»> <http://pasprofit.ru/wp-content/uploads/2015/03/metody-rascheta-ocenki-jekonomicheskoj-jeffektivnosti-investicij-5.jpg>

Данное значение на примере рассчитать уже труднее. Необходимо знать средние нормы доходности, вычислить среднее значение между ними. В программе MS Excel есть специальная функция ВНДОХ (не путать с ЧИСТВНДОХ и ВСД), с использованием которой можно рассчитать IRR для инвестиционного проекта. Оператор ВНДОХ был добавлен еще в первой версии MS Excel и с тех пор ни разу не изменялся.

Данный показатель также позволяет финансисту оценить потенциальную рентабельность инвестиционного инструмента и его экономической целесообразности с учетом изменения ситуации на рынке.

Таблица 20

№ п/п	Наименование мероприятия	Первоначальные инвестиции, I0, тыс. руб	Экономия в денежном выражении, тыс. руб	Простой срок окупаемости, лет	Ставка дисконтирования	Поправка на риск	Коэффициент дисконтирования	Сумма дисконтированного денежного потока, CF	Чистая приведенная прибыль, NPV	Внутренняя норма доходности, IRR	Индекс рентабельности, PI	Дисконтированный период окупаемости, DPP, лет
1	Замена ЛБ 20 на светодиоды	322	156,2	0,7	0,049	0,05	9,90	496,92	174,92	10,48	1,54	5,3

Выводы по главе 6

На оценку реального эффекта экономии электрической энергии от регулирования источников искусственного света в зависимости от естественной освещенности влияют следующие факторы:

. Точность настройки и чувствительность датчиков освещенности, используемых для системы управления освещенностью, зависимостью показаний, принципов обработки сигналов с датчиков.

Нужна помощь в написании диплома?

Подробнее

. Сложность учета ресурсов неравнояркого неба и необходимость использования светозащитных устройств.

. Необходимость учета ориентации окон рассматриваемого помещения по сторонам света и затенения от зданий.

. Влияние снежного покрова, загрязнения окон и светильников.

Заключение

В результате проведенных исследований в выпускной квалификационной работе предложено решение поставленной цели -разработана система управления освещением административного здания с использованием энергоэффективных источников света.

К основным достоинствам системы можно отнести достаточную не высокую стоимость данного изделия, простота изготовления.

В процессе выполнения работы был выполнен обзор предлагаемых систем управления освещения с выбором прототипа, составлена структурная схема, проведен анализ источников света.

Список использованной литературы

Нужна помощь в написании диплома?

Заказать диплом

1 ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения. — Москва: Стандартинформ. — 2014

2 Осветительное оборудование — Системы управления освещением. URL: http://www.k-to.ru/ru/interesting/obor/detail.php?ID=393

3 Транзисторы: Справочник / О.П. Григорьев, В.Я. Замятин, Б.В. Кондратьев, С.Л. Пожидаев — М.: Радио и связь, 1989. — 272 с.: ил. — (Массовая радиобиблиотека; Вып. 1144).

Электронные компоненты — Фотоприемные элементы — Фоторезисторы — ФР-765. URL: http://tec.org.ru/board/fr_765/163-1-0-608

Электронные компоненты — Реле — Твердотельные реле — Импортные — CXE240D5 реле 15-32VDC. URL: http://www.chipdip.ru/product/cxe240d5.aspx

Отечественные микросхемы — операционные усилители средней мощности с внутренней частотной коррекцией — К140УД6, КР140УД6, КР140УД608. URL: http://www.chipinfo.ru/dsheets/ic/140/ud6.html

Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. — К.: Техника, 1985. — 312 с., ил.

Справочник разработчика и конструктора РЭА (элементная база) / М.Ю. Масленников, Е.А. Соболев, Г.В. Соколов и др.; Под ред. М.Ю. Масленникова. — М.: Энергоатомиздат, 1993.

Нужна помощь в написании диплома?

Подробнее

9 Харлов Н.Н. Электромагнитная совместимость в электроэнергетике: Учебное пособие. — Томск: Изд-во ТПУ, 2007. — 207 с.

10 ГОСТ 30372-95. Совместимость технических средств электромагнитная. Термины и определения. — Москва: Стандартинформ. — 1997

Ананичева С.С. Качество электроэнергии. Регулирование напряжения и частоты в энергосистемах: учебное пособие / С. С. Ананичева, А. А. Алекссев, А. Л. Мызин.; 3-е изд., испр. Екатеринбург: УрФУ. 2012. 93 с.

ГОСТ 30804.4.30 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии. — Москва: Стандартинформ. — 2014

ГОСТ 30804.4.7 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств. — Москва: Стандартинформ. — 2013

Карташев И.И. Управление качеством электроэнергии / И.И. Карташев [и др.]. — М.: Издательский дом МЭИ, 2006. — 320 с.

Шидловский А.К. Повышение качества энергии в электрических сетях / А.К. Шидловский, В.Г. Кузнецов — Киев: Наук.думка, 1985. — 268 с.

Жежеленко И.В. Показатели качества электроэнергии и их контроль на промышленных предприятиях/ И.В. Жежеленко, Ю.Л. Саенко — 3-е изд., перераб. и доп. — М.: Энергоатомиздат, 2000. — 252 с.

Нужна помощь в написании диплома?

Подробнее

Церазов Л.А. Исследование влияния несимметрии и несинусоидальности напряжения на работу асинхронных двигателей /Л.А. Церазов, Н.И. Якименко // Информационные материалы №70. — М.: Госэнергоиздат, 1963.

Железко Ю.С. Потери электроэнергии. Реактивная мощность. Качество электроэнергии: Руководство для практических расчетов / Ю.С. Железко — М.: ЭНАС, 2009. — 456 с.

Боярская Н. П., Довгун В. П. Влияние светодиодных источников света на спектры токов и напряжений питающей сети // Вестник КрасГАУ. 2014. №3. URL: http://cyberleninka.ru/article/n/vliyanie-svetodiodnyh-istochnikov-sveta-na-spektry-tokov-i-napryazheniy-pitayuschey-seti

20 Приказ Минэнерго России от 23.06.2015 N 380 «О Порядке расчета значений соотношения потребления активной и реактивной мощности для отдельных энергопринимающих устройств (групп энергопринимающих устройств) потребителей электрической энергии» (Зарегистрировано в Минюсте России 22.07.2015 N 38151).

Я.М. Щелоков. Энергетическое обследование: справочное издание: В 2-х томах. Том 2. Электротехника. Екатеринбург: , 2011. 150 с.

Справочник ЕС по наилучшим доступным технологиям «Европейская комиссия. Комплексное предупреждение и контроль загрязнений. Справочный документ по наилучшим доступным технологиям обеспечения энергоэффективности. 2009 г.» («European Commission. Integrated Pollution Prevention and Control. Reference Document on Best Available Techniques for Energy Efficiency. 2009»)

Источник

Пример готовой дипломной работы по предмету: Автоматизация технологических процессов

Содержание

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ 2

ГЛАВА

1. АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ ТЕХНОЛОГИЧЕСКИМИ ПРОЦЕССАМИ (АСУ ТП) 6

1.1. Назначения, цели, функции и структура АСУ ТП 6

1.2. Классификация и характерные особенности АСУ ТП 10

1.3. Основные этапы проектирования и модели жизненного цикла АСУ ТП 18

ГЛАВА

2. АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ НАРУЖНЫМ ОСВЕЩЕНИЕМ 28

2.1. Назначение, цели и основные функции АСУ НО 28

2.2. Классификация, структура и особенности построения АСУ НО 31

2.3. Обзор и сравнительный анализ существующих АСУ НО 36

ГЛАВА

3. РАЗРАБОТКА АСУ НО 44

3.1. Технико-экономическое обоснование необходимости разработки АСУ НО 44

3.2. Разработка АСУ НО 48

3.3. Экономический эффект внедрения АСУ НО 58

ЗАКЛЮЧЕНИЕ 66

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 69

ПРИЛОЖЕНИЯ 76

Выдержка из текста

ВВЕДЕНИЕ

Актуальность темы выпускной квалификационной работы заключается в том, что в настоящее время стала очень насущной проблема разработки, проектирования и создания автоматизированных систем управления системами зданий и домов. Подобные системы автоматизации помогают более эффективно и экономично использовать энергетические ресурсы (газ, электроэнергия), воду.

В последнее время активно развивается ниша автоматизированных систем управления. Наиболее развиты подобные системы на предприятиях для управления различными процессами производства и в сфере частного жилья, так называемые системы «умный дом», позволяющие повысить уровень жизни.

Широкое распространение получили автоматизированные системы управления освещением. Автоматизированные системы управления наружным освещением (АСУНО) являются относительно новым типом систем автоматизированного диспетчерского управления освещением. До этого существовали релейные системы дистанционного централизованного управления наружным освещением, которые были разработаны еще в СССР в шестидесятые-семидесятые годы ХХ века и обеспечивали дистанционное управление основными режимами освещения, контроль исправности силового оборудования и прохождение команд управления в неразветвленных, последовательно соединённых каскадах освещения.

В последствие, развитие управления наружным освещением привело к появлению в девяностых годах компьютеризированных автоматизированных систем управления освещением различных разработчиков, которые обеспечивали значительное увеличение функциональных возможностей управления и диагностики наружным освещением.

Вопросы экономного потребления электроэнергии актуальны сегодня как никогда. С ростом экономики в крупных городах все чаще ощущается нехватка энергии в периоды пикового потребления. Эта проблема наиболее актуальна именно сейчас, так как цены на энергоносители неуклонно растут.

Один из путей снижения расходов — это внедрение автоматизированных систем учета электроэнергии. Установка АСКУЭ позволяет решить следующие задачи: оперативный контроль потребления электроэнергии; снижение технических потерь электроэнергии; автоматизация составления балансов электроэнергии и мощности; защита данных от несанкционированного доступа и т. д. Внедрение системы позволяет также оптимально использовать основное оборудование, сделает возможными анализ и планирование производства и потребления электроэнергии. Потери снижаются благодаря повышению точности и достоверности учета электроэнергии, сокращению времени сбора и обработки данных.

При эксплуатации технической системы АСКУЭ экономический эффект достигается за счет жесткого контроля за потреблением цехов, ограничения потребления активной мощности в часы максимума энергосистемы, а часто и просто воровства электроэнергии в сетях.

Объединив систему учета электроэнергии и систему контроля и управления освещением можно создать комплексную систему управления освещением и мониторингом затрат электроэнергии, которая позволит как упростить настройку, снизить затраты на обслуживание и ремонт, так и добиться экономии электроэнергии. Подобная система будет уникальна за счет своей универсальности (может быть использована для управления освещением дворов, цехов и прилегающих к ним территорий, производственных объектов) и масштабируемости.

Уже сейчас, одним из важнейших направлений развития автоматизированных систем управления наружным освещением становятся системы с плавным дистанционным управлением яркостью и адресным контролем каждого осветительного прибора. Это достигается за счёт применения в светильниках наружного освещения специализированной электронной пускорегулирующей аппаратуры, обеспечивающей не только возможность плавного изменения светового потока лампы, но и ряд других полезных качеств, из которых важнейшими являются повышенный срок службы ламп, отсутствие миганий и стробоскопического эффекта, стабилизация светового потока вне зависимости от величины питающего напряжения.

Сервисные функции комплексов систем автоматизированного управления наружным освещением, телеизмерения, технический учет электроэнергии – позволяют снизить затраты, связанные с выездом обслуживающего персонала на объекты управления освещением, а используя эти данные в ретроспективе – позволяют проводить аналитическое исследование и оптимизацию городских сетей уличного освещения. Благодаря применению SCADA-технологий достигается высокий уровень автоматизации в решении задач разработки систем управления, сбора, обработки, передачи, хранения и отображения информации.

Как показывает практика осуществление мероприятий по автоматизации управления осветительными установками может обеспечить экономию до 50% электроэнергии, затрачиваемой на освещение. В настоящее время стало очевидным, что внедрение автоматизированной системы управления наружным освещением позволяет осуществлять телекоммуникационный контроль состояния сетей и приборов уличного освещения, а также вести учет энергопотребления и следить за эффективным использованием электроэнергии.

Объектом исследования выпускной квалификационной работы являются «Автоматизированные системы управления технологическими процессами (АСУ ТП)», а предметом исследования — «Автоматизированные системы управления наружным освещением АСУ НО».

Целью выпускной квалификационной работы является – разработка автоматизированной системы управления наружным освещением.

Для достижения поставленной цели необходимо решить следующие задачи:

1) Рассмотреть назначение, цели, функции и структуру АСУ ТП;

2) Выделить основные этапы проектирования и модели жизненного цикла АСУ ТП;

3) Провести классификацию, выделить структуру и особенности построения АСУ НО;

4) Разработать и внедрить эффективную АСУ НО;

5) Рассчитать экономический эффект внедрения АСУ НО.

Практическая значимость работы заключается в том, что проектируемую систему при желании можно модифицировать под другие требования, что позволит при минимальных вложениях времени и средств управлять другими параметрами помещения.

При написании выпускной квалификационной работы использовались научные труды следующих авторов: Андреева Е.В.[6,7], Бесекерский В.А.[9], Букварев Е.А.[15], Вагнер Ю.Б.[12], Воронина И.Е.[14], Гурьев А.В.[15], Данишевский О.В.[16], Евстифеев А.В.[17], Елисеев С.В.[18], Камакин В.А.[19], Ланкин О.В.[23]

и др.

Выпускная квалификационная работа состоит из Введения, трех основных разделов, Заключения, Списка использованной литературы.

В первой главе рассматриваются общие понятия АСУ ТП

Во второй главе происходит процесс ознакомления с АСУ НО, с ее назначением, особенностями, а также сравнительными характеристиками существующих систем управления наружным освещением.

В третьей главе отражаются этапы разработки эффективной АСУ НО, выполняется расчет экономического эффекта от внедрения системы.

Список использованной литературы

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

Нормативно правовые акты

1. «Конституция Российской Федерации» (принята всенародным голосованием 12.12.1993) (с учетом поправок, внесенных Законами РФ о поправках к Конституции РФ от 30.12.2008 N 6-ФКЗ, от 30.12.2008 N 7-ФКЗ, от 05.02.2014 N 2-ФКЗ, от 21.07.2014 N 11-ФКЗ) // «Собрании законодательства РФ», 04.08.2014, N 31, ст. 4398

2. Федеральный закон от 23.11.2009 N 261-ФЗ (ред. от 29.12.2014) «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» // «Собрание законодательства РФ», 30.11.2009, N 48, ст. 5711.

3. «ГОСТ 2.103-68. Единая система конструкторской документации. Стадии разработки» (утв. Госстандартом СССР 01.12.1967) (ред. от 22.06.2006) // М.: Издательство стандартов, 2001.

4. «ГОСТ 34.003-90. Межгосударственный стандарт. Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Термины и определения» (утв. и введен в действие Постановлением Госстандарта СССР от 27.12.1990 N 3399) // М.: Стандартинформ, 2009

Основная литература

5. Автоматизация синтеза и обучение интеллектуальных систем автоматического управления. // Сборник / Российская акад. наук, Отд-ние информ. технологий и вычислительных систем ; отв. ред.: И. М. Макаров, В. М. Лохин. Москва, 2009. – с. 180

6. Андреева Е.В. К автоматизации управления технологическим процессом свч-конвективной сушки зерна. // Инженерно-техническое обеспечение АПК. Реферативный журнал. 2011. № 2. С. 454.

7. Андреева Е.В. Методы параметрической оптимизации систем управления технологическими процессами [автоматизация матемаческого описания управляемых объектов на примере овощеводческих теплиц].

// Инженерно-техническое обеспечение АПК. Реферативный журнал. 2008. № 3. С. 634.

8. Аталла М., Кан П., Линь Л., Мисра М., Неттер К.М., Пэн П.Ю., Сюн Ц., Фин М.А. Система управления лифтами и способ автоматизации управления. // Патент на изобретение RUS 2378178 12.01.2014

9. Бесекерский В.А., Попов Е.П. Теория систем автоматического управления. — Изд. 4-е, перераб. и доп. — СПб, Изд-во «Профессия», 2003. – с. 274

10. Быстродействующие интегральные микросхемы ЦАП и АЦП и измерение их параметров/А.-Й. К Марцинкявичюс, Э.-А. К. Багданскис, Р.Л.Пошюнас и др.; Под. ред. А.-Й. К Марцинкявичюса, Э.-А. К. Багданскиса.– М.: Радио и связь, 1988. – с. 280

11. Вагнер Ю.Б. Совершенствование системы управления на основе процессного подхода и автоматизации управления бизнес-процессами. // Диссертация на соискание ученой степени кандидата экономических наук / Московский государственный университет им. М.В. Ломоносова (МГУ).

Москва, 2011, — с. 190

12. Вагнер Ю.Б. Совершенствование системы управления. // Автореферат диссертации на соискание ученой степени кандидата экономических наук / Московский государственный университет им. М.В. Ломоносова (МГУ).

Москва, 2011, — с. 148

13. Волович Г. Интегральные датчики Холла// Современная электроника.– 2004. № 12. С. 26-31.

14. Воронина И.Е., Львович Я.Е. Основные тенденции 2011 г. В автоматизации и управлении. // Вестник Воронежского государственного технического университета. 2011. Т. 7. № 6. С. 70-73.

15. Гурьев А.В. Букварев Е.А.- Системы автоматизированного управления наружным освещением. М.: Норма, 2010. — с. 421

16. Данишевский О.В. Микроконтроллеры в системах электропитания. // Вопросы радиоэлектроники. 2014. Т. 4. № 4. С. 122-128.

17. Евстифеев А.В. Микроконтроллеры AVR семейства Mega. Руководство пользователя. – М.: Издательский дом «Додека-XXI», 2007. – с. 182

18. Елисеев С.В., Московских А.О., Каимов Е.В. Структурные интерпретации механических колебательных систем в теории электрических цепей и теории автоматического управления. // Депонированная рукопись № 8 — В 2014 13.01.2014

19. Камакин В.А., Киселев Э.В., Кожина С.М. Управление качеством продукции при механообработке на основе принципов автоматизации управления эксплуатационным качеством продукции. // Вестник Рыбинской государственной авиационной технологической академии им. П.А. Соловьева. 2014. № 1 (28).

С. 110-113.

20. Качалов А., Хусаинов Р., Барбашин Н. Теория автоматического управления: модели, системы, лабораторные стенды. // Силовая электроника. 2014. Т. 3. № 48. С. 6-9.

21. Кольцов И.В.Автоматизация управления планированием основных мероприятий в главном управлении. // Ежегодная международная научно-техническая конференция Системы безопасности. 2013. № 22. С. 283-285.

22. Кривченко И., Рыжаков А. Перспективные микроконтроллеры AVR компании ATMEL. // Компоненты и технологии. 2015. № 5 (166).

С. 61-66.

23. Ланкин О.В. Модель представления темпоральных данных в базах данных автоматизированных систем управления технологическим процессом. // Вестник Воронежского государственного университета инженерных технологий. 2008. № 2. С. 60-65.

24. Локотков А. Интерфейсы последовательной передачи данных. Стандарты RS-422/RS-485// СТА.– 1997. № 3. С. 82-91

25. Лукьянчикова А.А., Егоров С.А., Прихожаев В.В. Развитие систем автоматизации и их роль в управлении процессом труда инженерно-технических работников. // Радиопромышленность. 2010. № 1. С. 46-63.

26. Марьин Б.Н., Фролов Д.Н., Ханов В.А., Куриная Н.П., Шпорт Р.В. Необходимость централизации управления процессами автоматизации управления в рамках крупной корпорации. // Ученые записки Комсомольского-на-Амуре государственного технического университета. 2011. Т. 1. № 7. С. 66-70.

27. Найденов С.К. Автоматизация и управление. Управление техническими системами. // Учебное пособие для студентов высших учебных заведений, обучающихся по направлениям подготовки: бакалавров и магистров «Технология, оборудование и автоматизация машиностроительных производств» и дипломированных специалистов «Конструкторско-технологическое обеспечение машиностроительных производств»; «Автоматизированные технологии и производства» / С. К. Найденов ; Федеральное агентство по образованию (Рособразование), Пензенская государственная технологическая академия. Пенза, 2014

28. Небылов А.В., Небылов В.А. Проблемы, теория и системы автоматического управления движением экранопланов. // В сборнике: XII всероссийское совещание по проблемам управления вспу-2014 Институт проблем управления им. В.А. Трапезникова РАН. 2014. С. 3391-3400.

29. Нехаев В.А., Николаев В.А., Смалев А.Н. Теория систем автоматического управления. // Методические указания к самостоятельной работе студентов / Омск, 2014. С. 34-47

30. Николаев А.Б., Васюгова С.А. Технические средства автоматизации по контролю и управлению промышленными процессами. // Автоматизация и управление в технических системах. 2014. № 1.1 (8).

С. 129-139

31. Падалко Д.А. Условия самовозбуждения автономных систем генерирования электроэнергии с позиции теории автоматического управления. // В сборнике: современные техника и технологии Cборник докладов XX Международной научно-практической конференции студентов, аспирантов и молодых ученых. Национальный исследовательский Томский политехнический университет. Томск, 2014. С. 35-36.

32. Петунин А.А. Методологические и теоретические основы автоматизации проектирования раскроя листовых материалов на машинах с числовым программным управлением. // Автореферат диссертации на соискание ученой степени доктора технических наук / Уфимский государственный авиационно-технический университет. Уфа, 2010, — с. 128

33. Пешко М.С. Применение нечеткого управления при автоматизации управления процесса вегетации. // В сборнике: Системы автоматизации в образовании, науке и производстве Труды IX Всероссийской научно-практической конференции. под редакцией С.М. Кулакова, Л.П. Мышляева. 2013. С. 231-237.

34. Порожняков А.К. Реинжиниринг и автоматизация технологий создания проектно-сметной документации. // Теоретические и прикладные аспекты современной науки. 2015. № 7-3. С. 107-109.

35. Садовский В.В., Сапрыкина А.В. Автоматизация управления стоматологической организацией с использованием методов проектного и процессного управления. // Врач и информационные технологии. 2010. № 6. С. 27-35.

36. Саюшкин А.А. Автоматизация принятия решений по управлению межсетевым экранированием корпоративных АСУ. // Диссертация на соискание ученой степени кандидата технических наук / Оренбург, 2014, — с. 167

37. Сергеев О.С., Гисметулин А.Р., Маданов А.В. Автоматизация подготовки управляющих программ для станков с числовым программным управлением. // Известия Самарского научного центра Российской академии наук. 2012. Т. 14. № 4-2. С. 399-402.

38. Староселец В.Г., Бондаренко С.О. Влияние системы эксплуатации комплексов средств автоматизации управления на эффективность системы управления. // Известия Российской академии ракетных и артиллерийских наук. 2012. № 4 (74).

С. 54-57.

39. Типовые нормы времени на разработку конструкторской документации. – 2-е издание., доп. – М.: Экономика, 1991.– 44 с.

40. Трамперт В. Измерение, управление и регулирование с помощью AVR–микроконтроллеров.: Пер. с нем.– Киев.: «МК-Пресс», 2006. – с. 179

41. Филиппов А.М. Автоматизация и ее применение в учете и управлении договорным процессом. // Управление экономическими системами: электронный научный журнал. 2013. № 2 (50).

С. 1.

42. Цыганков А.С., Соловьев Н.А. Методология автоматизации принятия решений по управлению средствами защиты асу в условиях информационного противоборства. // Вестник Оренбургского государственного университета. 2015. № 10. С. 55-58.

43. Яббарова Д.Р., Ющенко М.А. Как работают микроконтроллеры. // В сборнике: актуальные проблемы современной науки Сборник статей Международной научно-практической конференции. Уфа, 2014. С. 56-57. Электронные источники

44. Автоматизированная система управления наружным освещением с разработкой. [Электронный ресурс]

// Режим доступа://www.zarealye.com (дата обращения: 15.04.2015).

45. Автоматизированная система управления наружным освещением с разработкой. [Электронный ресурс]

// Режим доступа: http://studopedia.ru/2_120697 (дата обращения: 15.04.2015).

46. Автоматизированная система управления наружным освещением с разработкой. [Электронный ресурс]

// Режим доступа: https://yandex.ru/images/search (дата обращения: 15.04.2015).

47. Автоматизированная система управления наружным освещением с разработкой. [Электронный ресурс]

// Режим доступа: http://gisprofi.com/ (дата обращения: 15.04.2015).

48. Автоматизированная система управления наружным освещением с разработкой. [Электронный ресурс]

// Режим доступа: http://www.krug 2000.ru/ (дата обращения: 15.04.2015).

49. Автоматизированная система управления наружным освещением с разработкой. [Электронный ресурс]

// Режим доступа: http://www.marshal-group.com/ (дата обращения: 15.04.2015).

Источник

Министерство образования Новосибирской области

Государственное бюджетное профессиональное образовательное учреждение Новосибирской области

«Черепановский политехнический колледж»

Письменная экзаменационная работа

ТЕМА:

«Автоматизация процесса уличного освещения при помощи реле времени»

Выполнил студент:

Разживин Никита Дмитриевич

Группа: №32

Проверил

преподаватель высшей категории:

Вязов Юрий Николаевич

г. Черепаново, 2023

УТВЕРЖДАЮ

Зам. директора по УПР

_______О.Н. Малютина

«___» _________2023 г.

ЗАДАНИЕ

на письменную экзаменационную работу

Выполнил студент: Разживин Никита Дмитриевич

Профессия 35.01.15. Электромонтёр по ремонту и обслуживанию

электрооборудования в сельскохозяйственном производстве.
Квалификация: « Электромонтёр по ремонту и обслуживанию

электрооборудования».
Работу получил: сентябрь 2022 г.

Работу сдал: июнь 2023 г.

Группа: 32
Описательная часть: в данной работе рассмотрены следующие разделы:
1.Введение.

2. Монтаж.

3. Обслуживание.

4. Ремонт.

5. Техника безопасности.

6. Вывод.

7. Список литературы.

Практическая часть: стенд «__________________________________________________________________________________________________»

Работа допущена к защите с оценкой: ________________

Министерство образования Новосибирской области

Государственное бюджетное профессиональное образовательное учреждение Новосибирской области

«Черепановский политехнический колледж»

Письменная экзаменационная работа

ТЕМА:

«Автоматизация процесса уличного освещения при помощи реле времени»

Выполнил студент:

Разживин Никита Дмитриевич

Группа: №32

Проверил

преподаватель высшей категории:

Вязов Юрий Николаевич

г. Черепаново, 2023

УТВЕРЖДАЮ

Зам. директора по УПР

_______О.Н. Малютина

«___» _________2023 г.

ЗАДАНИЕ

на письменную экзаменационную работу

Выполнил студент: Разживин Никита Дмитриевич

Профессия 35.01.15. Электромонтёр по ремонту и обслуживанию

электрооборудования».
Работу получил: сентябрь 2022 г.

Работу сдал: июнь 2023 г.

Группа: 32
Описательная часть: в данной работе рассмотрены следующие разделы:
1.Введение.

2. Монтаж.

3. Обслуживание.

4. Ремонт.

5. Техника безопасности.

6. Вывод.

7. Список литературы.

Практическая часть: стенд «__________________________________________________________________________________________________»

Работа допущена к защите с оценкой: ________________

Источник

Содержание

Введение……………………………………………………………..
1 Общие сведения о современном состоянии систем автоматизации
управления наружным освещением с альтернативным источником
питания……………………………………………………………………
1.1 Анализ о современном состоянии систем автоматизации управ-
ления наружным освещение……………………….…………………
1.2 Общие сведения об альтернативных источниках энергии …
1.3 Применение автоматизированных систем управления наружным
освещением……………………………………………………………
1.4 Постановка задачи……………………………………………………
2 Разработка системы управления наружным освещением с альтерна-
тивным источником питания…………..………………………………
2.1 Структурная схема автоматизированной системы управления
наружным освещением с альтернативным источником питания…
2.2 Обоснование выбора оборудования…….…….…….……………..
2.3 Разработка программы для микроконтроллера……..……………..
2.4 Разработка программы для солнечных батарей……………………
2.5 Разработка визуализации SCADA-системы в графической среде
Borland Delphi…………………………………………………………
3 Оценка затрат на автоматизацию управления наружным освещением
с альтернативным источником питания……………………………….
3.1 Описание работы и обоснование необходимости системы автома-
тизации управления наружным освещением………………………
3.2 Расчет суммарных эксплуатационных затрат для первого вариан-
та АСУТП……………..……………..………………………………..
3.3 Расчет суммарных эксплуатационных затрат для второго варианта
АСУТП……………..……………..……………..……………………..
4 Безопасность жизнедеятельности……………..…………………………..
4.1 Анализ условий труда и возможные влияния на человека опасных
производственных факторов…………………………………………
4.2 Назначение и основные технические данные……………………..
4.3 Расчет защитного зануления……………..………………………….
4.4 Расчет освещения……………..……………………………………..
Заключение……………..………………………………………………….
Список сокращений…..……………………………………………………
Список литературы……..………………………………………………….
Приложение А Код-программы CodeVisionAVR …..……………………
Анализ о современном состоянии систем автоматизации
управления наружным освещение
В Казахстане, где население составляет 16 миллионов человек, потреб-
ление электроэнергии на душу населения превосходит приблизительно в два
раза аналогичный показатель любой другой страны в Центральной Азии и в
3.5 раза по сравнению с другими развивающимися странами мира. В 2013 го-
ду потребление электроэнергии в Казахстане составило порядка 78 ТВт-ч;
ожидается, что к 2015 году этот показатель будет стремительно расти и до-
стигнет 36%. Потребление электроэнергии в зданиях составляет 22% от обще-
го энергопотребления в стране, при этом, на коммунальный сектор приходит-
ся 9.3 % от общего уровня потребления, на сектор услуг – порядка 8%, а госу-
дарственный сектор – порядка 5 %. Порядка трех четвертей электроэнергии в
Казахстане вырабатываются на электростанциях, работающих на угле, и теп-
лоэлектростанциях, как и в других странах, на системы освещения в зданиях
приходится основная доля потребления электроэнергии в Казахстане. Как по-
казано в таблице 1.1, потребление электроэнергии системами освещения со-
ставляет порядка 13 % от общего уровня потребления по стране или около 10
ТВт-ч в год.

Таблица 1.1- Энергопотребление на нужды освещения в Казахстане (2013)
1.1.1 Рынки систем освещения в Казахстане
Рынок систем освещения в Казахстане был создан во времена Советско-
го Союза. После распада Советского Союза, независимый Казахстан оказался
лишенным отечественного производства осветительной продукции. По мере
развития рынка в страну стали поступать импортные осветительные системы.
Некоторые новые участники рынка из числа иностранных компаний, включая
Philips, OSRAM и General Electric (GE), поставляли товары и услуги, качество
которых превышало качество имевшихся на рынке товаров и услуг. По состо-
янию на февраль 2011 г импорт продолжает составлять основную долю осве-
тительной продукции на рынке страны.
В Казахстане неэффективные лампы накаливания (ЛН) составляют по-
рядка 77 % используемых в здании и улиц средств освещения. В 2009 году
годовой рынок ЛН в Казахстане насчитывал порядка 75.7 миллионов единиц,
составляя около 10.3 миллионов долларов США. На долю люминесцентных
ламп приходится порядка 17 % рынка, и в 2011 году продажи составили 16.7
миллионов единиц. В настоящее время в Казахстане предложение на рынке
энергоэффективного освещения относительно низкое и составляет лишь около
3 %. Тем не менее, спрос на него возрастает. За период с 2008 по 2012 годы
импорт энергоэффективных ламп вырос на 53 %, несмотря на общий спад на
рынке освещения, составивший 14 %. Большая часть энергоэффективных
ламп (порядка 70 %) производится в Китае. В основном, эти лампы представ-
лены компактными люминесцентными лампами (КЛЛ) и светоизлучающими
диодами (СИД), которые только импортируются, имеют намного более высо-
кую цену и менее распространены (см. рисунок 1.1).
Источники освещения, используемые в Казахстане (единиц) 2012

Лампы
накаливания:
75 682 734;
77%
Флуоресцентные
лампы;
16 733 750;
17%

Ртутные
лампы;
1 315 437;
1%
Натриевые лампы;
382 510; 1%
Галогеновые

Галоидные лампы;
26 284;
0%

КФЛ;
2 186 492;
2%

лампы;
2 279 401;
2%

Рисунок 1.1- Источники освещения, используемые в Казахстане за 2011 год
В Казахстане успешное и широкое применение энергоэффективного
освещения затруднено из-за существования разного рода барьеров, таких как:
1) отсутствие автоматизированных систем управления наружным осве-
щением. Состояние наружного освещения городов и поселков в Казахстане не
соответствует современным требованиям. Уровни освещенности и качество
освещения, как правило, хуже нормируемых, состояние уровней освещенно-
сти из-за отсутствия их систематического обслуживания и дефицита или до-
роговизны многих светотехнических изделий плохое, эффективность исполь-
зования потребляемой электроэнергии крайне мала. Это связано, прежде все-
го, с отсутствием или неудовлетворительным состоянием пускорегулирующей
и управляющей аппаратуры, а также недооценкой роли хорошего освещения.
На сегодняшний день ШАУНО внедряется только в крупных городах;
2) сопротивление потребителя нести высокие первоначальные затраты
на энергоэффективное освещение, включая недостаточные государственные
закупки. Потребитель не желает покупать энергоэффективные системы осве-
щения из-за их высокой первоначальной цены вопреки значительно более
низкой стоимости эксплуатации в течение срока службы. Проблема бедности
усиливает и усугубляет это сопротивление, особенно в сельских районах Ка-
захстана, где проживает около половины населения страны. Эта проблема
особенно ощутима в рамках программ государственных закупок. Закупки гос-
ударственных организаций и других крупных институтов регулируются Зако-
ном РК “О государственных закупках”. Деятельность государственных орга-
низаций, государственных институтов и предприятий, в которых государство
имеет контролирующую долю участия, регулируется положениями о государ-
ственных закупках. Исключение составляют отдельные национальные хол-
динговые компании. Эти положения основаны на принципах минимизации за-
трат, добросовестной конкуренции, прозрачности и поддержки местных по-
ставщиков. Таким образом, более эффективные и дорогостоящие осветитель-
ные технологии проигрывают на закупочных торгах;
3) отсутствие контроля качества над энергоэффективным освещением.
Энергоэффективная осветительная продукция низкого качества создает пре-
валирующее представление о ненадежной работе товаров данного сектора.
Наблюдатели отмечают частые случаи отказов КЛЛ китайского производства
в течение первого года эксплуатации, которые исключают предполагаемые
преимущества энергосбережения в течение жизненного цикла продукции и
избежание затрат. Государственные процедуры испытания и сертификации
продукции недостаточно совершенные. Продукция низкого качества, имею-
щая сомнительную сертификацию, присутствует как на легальных рынках, так
и на большом черном рынке страны.
1.2 Общие сведения об альтернативных источниках энергии
Мировой спрос на возобновляемые источники энергии (ВИЭ) постоянно
растет. К 2050 году увеличение их доли в глобальном энергетическом балансе
прогнозируется до 35%. Практически во всех развитых странах сегодня разра-
батываются и реализуются программы, связанные с альтернативной энергети-
кой. Основные преимущества ВИЭ – неисчерпаемость и экологичность – и
послужили причиной бурного развития возобновляемой энергетики за рубе-
жом и весьма оптимистических прогнозов относительно ее перспектив в бли-
жайшие десятилетия.
Главными причинами, обусловившими развитие ВИЭ, выступают обес-
печение энергетической и экологической безопасности, сохранение окружа-
ющей среды, завоевание мировых рынков возобновляемых источников энер-
гии, сохранение запасов собственных энергоресурсов для будущих поколе-
ний, а также увеличение потребления сырья для неэнергетического использо-
вания топлива.
Сегодня использование ВИЭ стало важным и обязательным направле-
нием развития энергетики будущего. И Казахстан в этом плане обладает все-
ми необходимыми ресурсами. А с учетом дефицита электроэнергии в стране,
особенно в южных регионах, более широкое применение альтернативных ис-
точников приобретает особое значение. Неэффективность централизации
электроснабжения в условиях огромной территории Казахстана, занимающей
2,7 млн кв. км, и низкой плотности населения (5,5 чел/кв. км) приводит к су-
щественным потерям энергии при ее транспортировке. Поэтому использова-
ние ВИЭ позволит снизить затраты на обеспечение электроэнергией отдален-
ных населенных пунктов, значительно сэкономить на строительстве новых
линий электропередачи. Проведем анализ существующих видов ВИЭ (см.
таблицу 1.2).

Таблица 1.2- Анализ существующих видов ВИЭ
1.2.1 Назначение и принцип работы солнечных батарей
Солнечная батарея представляет собой систему фотоэлектрических
преобразователей, объединённых между собой.С фотоэлементов
вырабатывается постоянный электрический ток, преобразованный из
солнечной энергии. Преобразование энергии в фотоэлектрическом
преобразователь основано на фотовольтаическом эффекте (фотоэффекте),
который возникает в неоднородных полупроводниковых структурах при
воздействии на них солнечного излучения.
Солнечные модули конструируются для зарядки аккумуляторных бата-
рей с номинальным напряжением 12В. Мощность модулей солнечной батареи
может достигать 10-300Вт. Электрические параметры таких модулей отража-
ются в вольтамперной характеристике, определенной при стандартных усло-
виях (т.е. когда мощность солнечной радиации равняется 1000 Вт/м2, темпера-
тура элементов — 25°С и солнечный спектр — на широте 45°) (см. рисунок 1.2).
Точка пересечения кривой с осью напряжения называется напряжением холо-
стого хода Uхх , а с осью тока — током короткого замыкания Iк.з. На этом же
графике приведена кривая мощности, получаемой от солнечных элементов в
зависимости от нагрузки. Номинальная мощность модуля определяется как
наибольшая мощность при стандартных условиях. Значение напряжения, со-
ответствующее максимальной мощности именуется рабочим напряжением
Uр, а соответствующий ток — рабочим током Iр . Значение рабочего напряже-
ния для модуля, состоящего из 36 элементов примерно равно 16-17В (0,45-
0,47 В/элемент) при 25°С. Такой запас по напряжению нужен для того, чтобы
компенсировать уменьшение рабочего напряжения при разогреве модуля сол-
нечным излучением. Температурный коэффициент напряжения холостого хо-
да для кремния составляет — минус 0,4%/градус. Температурный коэффициент
тока — плюс 0,07 %/градус. Напряжение холостого хода солнечного модуля
мало меняется при изменении освещенности, в то время как ток короткого за-
мыкания прямо пропорционален. КПД солнечного модуля определяется как
отношение максимальной мощности модуля к общей мощности излучения,
падающей на его поверхность при стандартных условиях, и составляет 15-
40%.
Рисунок 1.2-Вольтамперная характеристика солнечных батарей
С целью получения требуемой мощности и рабочего напряжения моду-
ли соединяют последовательно или параллельно. Мощность солнечной бата-
реи всегда ниже, чем сумма мощностей модулей — из-за потерь, обусловлен-
ных различием в характеристиках однотипных модулей (потерь на рассогла-
сование). Чем тщательнее подобраны модули в батарее (то есть, чем меньше
различие в характеристиках модулей), тем ниже потери на рассогласование. К
примеру, при последовательном соединении десяти модулей с разбросом ха-
рактеристик 10% потери составляют примерно 6%, а при разбросе 5% — сни-
жаются до 2%.
В случаи затенения одного модуля, или части элементов в модуле, в
солнечной батарее при последовательном соединении появляется «эффект го-
рячего пятна» — затененный модуль (или элемент) начинает рассеивать всю
производимую освещенными модулями (или элементами) мощность, стреми-
тельно нагревается и выходит из строя. Для устранения этого эффекта парал-
лельно с каждым модулем (или его частью) устанавливают шунтирующий ди-
од. Диод нужен при последовательном соединении более двух модулей. К
каждой линейке (последовательно соединенных модулей) также подключается
блокирующий диод для выравнивания напряжений линеек. Все эти диоды как
правило размещаются в соединительной коробке самого модуля. Схема па-
раллельного и последовательного соединения солнечных модулей приведена
на рисунке 1.3.
Рисунок 1.3- Схемы параллельного и последовательного
соединения солнечных модулей

Вольтамперная кривая солнечной батареи имеет тот же вид, что и еди-
ничного модуля. Рабочая точка батареи, подключенной к нагрузке, не всегда
совпадает с точкой максимальной мощности (тем более что положение по-
следней зависит от условий освещенности и температуры окружающей сре-
ды). Подключение таких нагрузок, как, например, электродвигатель, может
сдвинуть рабочую точку системы в область минимальной или даже нулевой
мощности (и двигатель просто не запустится). Вследствие этого следующий
важный компонент солнечной батареи — преобразователи напряжения, спо-
собные согласовывать солнечную батарею с нагрузкой. Общая схема солнеч-
Рисунок 1.4 — Схема автономной солнечной электростанции
1.2.2 Аккумуляторные батареи
Аккумулятор (от лат. accumulator — собиратель), устройство для накоп-
ления энергии с целью ее последующего использования. Электрический акку-
мулятор преобразует электрическую энергию в химическую и по мере надоб-
ности обеспечивает обратное преобразование; используют как автономный
источник электроэнергии. Аккумулятор, как электрический прибор, характе-
ризуется следующими основными параметрами: электрохимической систе-
мой, напряжением, электрической емкостью, внутренним сопротивлением,
током саморазряда и сроком службы. А его состояние оценивается по сово-
купности значений трех его основных характеристик: реальной емкости,
внутреннего сопротивления и тока саморазряда.
В качестве компонента солнечной энергетической установки, аккумуля-
тор выполняет три задачи:
– покрывает пиковую нагрузку, которую не могут покрыть сами фото-
электрические модули (резервный запас);
– дает энергию в ночное время (кратковременное хранение);
– компенсирует периоды плохой погоды или слишком высокого энерго-
потребления (среднесрочное хранение);
Главными условиями по выбору аккумуляторов являются:
– стойкость к циклическому режиму работы;
– способность переносить без последствий глубокий разряд;
– низкий саморазряд аккумулятора;
– некритичность к нарушению условий зарядки и разрядки;
– долговечность;
– простота в обслуживании;
– компактность и герметичность (важный критерий для переносных или
периодически демонтируемых солнечных батарей)…..

Құрметті оқырман! Файлдарды күтпестен жүктеу үшін біздің сайтта тіркелуге кеңес береміз! Тіркелгеннен кейін сіз біздің сайттан файлдарды жүктеп қана қоймай, сайтқа ақпарат қоса аласыз! Сайтқа қосылыңыз, өкінбейсіз!
Тіркелу

Источник

1305507, Дипломная работа, Автоматизированные системы обработки информации и управления, 131 с., 2014 год, 80%

9601475, Дипломная работа, Введение в инженерную деятельность, 93 с., 2009 год, 85%

1505870, Дипломная работа, Проектирование автоматизированных систем, 117 с., 2016 год, 60%

1503368, Дипломная работа, Колбасное производство и производство полуфабрикатов, 162 с., 2013 год, 86%

1502892, Дипломная работа, Колбасное производство и производство полуфабрикатов, 145 с., 2013 год, 87%

1502735, Дипломная работа, Колбасное производство и производство полуфабрикатов, 141 с., 2013 год, 71%

1200803, Дипломная работа, Колбасное производство и производство полуфабрикатов, 134 с., 2013 год, 76%

1800170, Дипломная работа, Базы данных, 174 с., 2007 год, 77%

1502283, Дипломная работа, Приборостроение, 128 с., 2010 год, 71%

1505321, Дипломная работа, Проектирование автоматизированных информационных систем, 161 с., 2015 год, 70%

Скорее всего мы уже написали работу на твою тему. Проверь!

Источник

Разработка автоматизированной системы управления освещением для административного здания

3.2.1 Офисные светильники

3.2.2 Блок управления БУР-8

Рисунок 7. Блок управления светильниками в сборе

Панель локального управления

3.2.3 Устройство сбора и передачи данных УСПД-01

3.2.5 Сервер сбора и обработки энергоинформации зданий

6.1 Ориентировочная стоимость системы освещения

Пример готовой дипломной работы по предмету: Автоматизация технологических процессов

Содержание

Выдержка из текста

Список использованной литературы

Основная литература

Москва, 2011, — с. 190

С. 110-113.

С. 61-66.

Добавить комментарий Отменить ответ

3.2.1
Офисные светильники

3.2.2 Блок
управления БУР-8

Рисунок 7.
Блок управления светильниками в сборе

Панель
локального управления

3.2.3
Устройство сбора и передачи данных УСПД-01

3.2.5
Сервер сбора и обработки энергоинформации зданий

6.1
Ориентировочная стоимость системы освещения
