Автоматизация системы отопления курсовая работа

Автоматизация теплового пункта

Министерство
образования Республики Беларусь

Белорусский
национальный технический университет

Курсовой
проект

Минск
2012

Содержание

Введение

.
Теоретическая часть

.1
Суточные графики тепловых нагрузок

.2
Годовые графики тепловых нагрузок

.
Практическая часть

.1
Выбор теплосчетчика

.2
Перечень технических условий, требования которых выполнены в данной части
проекта

.3
Основные технические решения

.4
Щиты

.5
Электрические и трубные проводки

.6
Зануление

.7
Техобслуживание и ремонт

.8
Мероприятия по технике безопасности, охране труда и охране окружающей среды

Заключение

автоматизация теплоснабжение счетчик
зануление

Введение

Использование комплекса автоматических устройств
для управления технологическими процессами в системах теплоснабжения играет
одну из ключевых ролей в обеспечении достойного уровня жизни и деятельности
граждан, тесно связано с программой по энергосбережению, а также влияет на
развитие высокого потенциала эффективности в области энергетики.

Автоматизация систем теплоснабжения включает
регулирование (в частности, стабилизацию) параметров, управление работой
оборудования и агрегатов (дистанционное, местное), защиту и блокировку их,
контроль и измерение параметров, учет расхода отпускаемых и потребляемых
ресурсов, телемеханизацию управления контроля и измерения.

Автоматизация систем теплоснабжения обеспечивает
высокое качество управления работой отдельных объектов и всей системы
теплоснабжения в целом, повышает надежность и уровень эксплуатации систем
теплоснабжения, способствует экономии энергетических, материальных и трудовых
ресурсов.

В силу взаимосвязи тепловых и гидравлических
режимов работы источника теплоты, тепловых сетей и тепловых пунктов потребителей
необходима комплексная автоматизация систем теплоснабжения.

Регулирование отпуска теплоты может
осуществляться с применением следующих автоматических систем:

·        регулирования температуры воды на
отопление в зависимости от метеорологических параметров («по
возмущению»);

·        регулирования температуры воздуха в
помещениях (регулирование «по отклонению»);

·        комбинированного
регулирования «по возмущению» и «по отклонению», к-рое
может осуществляться как одной ступенью, так и сочетанием двух ступеней в разных
звеньях системы теплоснабжения — одна «по возмущению», другая —
«по отклонению».

Выбор рационального комплекса
регулирования отпуска теплоты производится в зависимости от структуры
распределительных тепловых сетей, наличия разделения системы отопления здания и
средств индивид, регулирования в помещениях. Указанные структуры сетей
отличаются количеством трубопроводов и размещением водонагревателей или смесит,
устройств горячего водоснабжения. Технические решения по автоматизации
регулирования отпуска теплоты в различных ступенях регулирования, регулирования
гидравлических режимов работы, управления оборудованием и защиты тепловых сетей
и потребителей.

Цель:

Произвести автоматизацию систем теплоснабжения в
тепловом пункте, тем самым обеспечивая высокое качество управления работой
отдельных объектов, влияющих на регулирование всей системы теплоснабжения в
целом.

Постановка задачи:

При автоматизации центральных тепловых пунктов
(ЦТП) городов, микрорайонов решают следующие задачи:

·        регулирование подачи (отпуска)
теплоты на отопление зданий;

·        регулирование температуры воды для
горячего водоснабжения;

·        регулирование перепада давления
сетевой воды па входе в ЦТП при наличии избыточного напора в тепловой сети;

·        ограничение максимального расхода
сетевой воды с целью сокращения расчетного расхода;

·        регулирование перепада давления воды
в распределительных сетях отопления;

·        регулирование давления (подпора) в
обратном трубопроводе от систем отопления для защиты их от опорожнения;

·        регулирование уровня воды в баке-аккумуляторе
системы горячего водоснабжения;

·        регулирование подпитки систем
отопления в ЦТП с независимым присоединением этих систем;

·        регулирование и управление
процессами водоподготовки (при ее наличии);

·        управление включением и отключением
насосов — хозяйств, (холодного водоснабжения), циркуляции горячего
водоснабжения, подпиточных, циркуляционного отопления или корректирующих
смесителей;

·        включение резервных насосов для
каждой из указанных групп;

·        измерение температуры, давлений,
уровней воды с сигнализацией их предельных значений;

·        учет и измерение количества и
расхода теплоты, теплоносителей и холодной воды;

·        учет электроэнергии;

·        телемеханический контроль, измерение
и управление из диспетчерского пункта.

Согласно цели курсовой работы, описанной в
предыдущем подпункте, нашей основной задачей является: автоматизация
теплопункта с учетом соблюдения всех правил и норм проектирования, ссылаясь на
основные принципы регулирования в области автоматизации теплоснабжения.

. Теоретическая часть

Графики изменения нагрузок теплоснабжения в
течение суток, недели, времени года

Графики тепловых нагрузок в отличие от графиков
электрических нагрузок строятся не для энергосистемы в целом, а для отдельных
районов теплоснабжения или отдельных потребителей.

Выделяются следующие виды тепловых нагрузок:

·        технологические нужды промышленных
предприятий (пар различных параметров);

·        отопление жилых домов и промышленных
объектов;

·        вентиляция промышленных зданий,
учреждений, объектов социально-культурного назначения;

·        кондиционирование воздуха на
промышленных предприятиях, объектах социально-культурного назначения;

·        горячее водоснабжение.

По виду теплоносителя тепловое потребление
делится на потребление пара и потребление горячей воды.

При отпуске тепла в виде пара графики нагрузки
строятся в весовых единицах (тонны пара в час). Нагрузка в горячей воде
определяется в энергетических единицах (ГДж в час или Гкал в час).

Так же как и для электрической нагрузки, имеют
место суточные, недельные и годовые графики тепловых нагрузок.

Все виды тепловых нагрузок в большей или меньшей
степени изменяются как в течение суток, так и в течение года. Эти изменения
обусловлены следующими факторами:

·        изменениями температуры наружного
воздуха;

1.1 Суточные графики тепловых нагрузок

В отличие от электрической нагрузки потребление
тепловой энергии более стабильно в течение суток.

Расход тепловой энергии на технологические нужды
мало зависит от температуры наружного воздуха, и поэтому конфигурация графиков
технологической (обычно паровой) нагрузки в основном определяется режимом
работы (количеством рабочих смен) промышленных потребителей. Для потребителей с
трехсменным режимом работы конфигурация графика технологического потребления
трехступенчатая (по сменам), учитывающая только соотношение величин нагрузки по
сменам (рис. 1).

Рис. 1 График технологического потребления для
трехсменного производства

Для предприятий ряда отраслей (бумажные фабрики,
нефтеперегонные предприятия и ряд других) объем потребления практически не
меняется в течение суток (рис. 2).

Рис. 2. График технологического потребления для
трехсменного непрерывного производства

При двухсменном режиме работы график
технологического потребления будет, естественно, другой конфигурации (рис. 3).

Рис. 3 График технологического потребления для
двухсменного производства

Тепловая нагрузка, обеспечиваемая горячей водой.

Наиболее сложную конфигурацию имеет суточный
график тепловой нагрузки горячего водоснабжения (рис. 4). Он характеризуется
малой нагрузкой ночью, наличием утреннего краткосрочного пика и более длительного
вечернего.

Рис. 4 График нагрузки горячего водоснабжения

Тепловая нагрузка горячего водоснабжения
является круглогодичной, однако летом расход тепловой энергии на горячее
водоснабжение снижается до 0.75 от зимнего. Суточный коэффициент
неравномерности нагрузки горячего водоснабжения, т.е. отношение максимальной
величины к средней, составляет 2.0-2.2.

Расход тепловой энергии на отопление, вентиляцию
и кондиционирование воздуха полностью определяется температурой окружающего
воздуха, и поэтому эта нагрузка типично сезонная, зависящая от климатических
условий.

Так как отопление жилых домов и других объектов
социально-бытового назначения производится круглосуточно, а температура
наружного воздуха, определяющая величину нагрузки, как правило, в течение суток
меняется мало, то график отопительной нагрузки постоянен в течение суток (рис.
5).

Рис 5 Суточный график отопительной нагрузки
бытовых потребителей

Отопление промышленных и других предприятий,
работающих в одну или две смены, также производится круглосуточно, хотя может
иметь место меньшая интенсивность в ночные часы (рис. 6).

Рис. 6. Суточный график отопительной нагрузки
промышленных потребителей

Конфигурация графиков вентиляционной нагрузки и
кондиционирования воздуха аналогична конфигурации графиков отопительной
нагрузки.

Для коммунально-бытового сектора вентиляция
обычно применяется только в учреждениях и предприятиях бытового обслуживания и
составляет 30-60% расчетного значения отопительной нагрузки. Вентиляционная
нагрузка промышленных предприятий может значительно превышать отопительную
нагрузку.

1.2 Годовые графики тепловых нагрузок

Ввиду зависимости тепловых нагрузок от
температуры наружного воздуха годовые календарные графики могут быть достаточно
точно построены только для технологической нагрузки и нагрузки горячего
водоснабжения.

Годовой график технологической нагрузки, также
как и годовой график электрических нагрузок, фиксирует изменение максимальных
нагрузок через месяц. Величина месячного максимума нагрузки рассматривается как
наибольшее из значений суточных максимумов нагрузки за данный месяц (рис. 7,
8).

Для отопительной нагрузки наибольшее применение
находит график годовой продолжительности тепловых нагрузок, который строится на
основе двух графиков:

Рис. 9 График продолжительности стояния
температур наружного воздуха

Данному графику соответствует расчетная
температура для отопления -28°С и продолжительность отопительного периода —
5000 часов.

. Зависимости величины отопительной нагрузки от
температуры наружного воздуха

Совмещая эти два графика, можно получить искомую

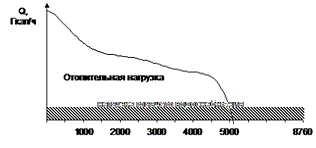

зависимость. Данный график показывает изменение отопительной нагрузки в течение
отопительного периода (рис. 11).

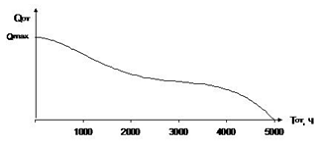

Рис. 10. График отопительной нагрузки по
продолжительности

2. Практическая часть

.1 Выбор теплосчетчика

Для выполнения практической части курсовой
работы по автоматизации систем теплоснабжения зададимся исходными данными,
сведя их в таблицу 1:

Таблица 1.

Схема трубопровода и место расположения	Приведена в графической части
Параметры расхода теплоносителя
Тип первичного преобразователя расхода	Вихревой

Согласно номограммы для расчета трубопроводов
водяных сетей горячего водоснабжения выбираем счетчик количесвта теплоты и воды
вихревой Rosemount 8800DF с пьезоэлектрическим сенсором c диаметром условного
прохода первичного .

Приведем технические характеристики вихревого
счетчика количества теплоты и воды Rosemount 8800DF.

Счетчик должен соответствовать требованиям
защиты IP65 согласно ГОСТ 14254.
Допускаемая относительная погрешность измерения расхода жидкости не более ±
0,65%. Допускаемая основная приведеная погрешность преобразования расхода в
токовый сигнал не более ± 0,025%. Допускаемая приведенная погрешность измерения
температуры не более ± 1,2°С.
Нестабильность ± 0,1% от измеренного значения расхода в течении 12 месяцев.
Время демпфирования устанавливается от 0,2 до 255 с. Диапазон измерения
температуры измеряемой среды — от -40 до 232°С. Базовая установка диапазона
входного тока: от 4 до 20 мA.

Принцип действия расходомера основан на эффекте
образования вихрей поочерёдно с каждой стороны тела обтекания, помещённого в
поток среды. Частота образования вихрей прямо пропорциональна скорости среды и
соответственно объемному расходу.

2.2 Перечень технических условий, требования
которых выполнены в данной части проекта

Перечень норм и правил, требования которых
выполнены при разработке проекта

ГОСТ 21.408-93 Правила выполнения рабочей
документации автоматизации технологических процессов

СНБ1.03.02-96 Состав, порядок разработки и
согласования проектной документации в строительстве

РМ 4-224-89 Требования к выполнению
электроустановок систем автоматизации в пожароопасных зонах

РМ 4-206-95 Спецификация оборудования. Указания
по выполнению

ПУЭ Правила устройства электроустановок

Строительные нормы и правила

СНиП 3.05.07-85 Система автоматизации

СНиП 3.05.06-85 Электротехнические устройства

2.3 Основные технические решения

Проектом предусматривается:

12-30-П-АОВ

При автоматизации систем отопления у
потребителей подача теплоты обеспечивается путем поддержания регулятором
отопления заданного графика температур теплоносителя.

Управление теплоснабжением здания осуществляется
с учетом температуры наружного воздуха и динамики ее изменения (учет тепловой
энергии здания позволяет выровнять температуру внутри отапливаемых помещений, а
так же уменьшает неравномерность нагрузки на тепловую сеть)

2.4 Щиты

Щиты автоматизации приняты по ОСТ 36.13-90.

Для защиты схем питания, управления и
сигнализации проектом предусмотрены автоматические выключатели.

2.5 Электрические и трубные проводки

Электрические внешние соединения в помещениях
выполняются кабелями марки КВВГ, КММ, ВВГ, прокладываемыми в кабель-каналах
ПВХ. В местах возможных механических повреждений кабели защищаются
перфоизделиями.

2.6 Зануление

В соответствии с ПУЭ занулению подлежат корпуса
аппаратов, приборов, каркасы щитов, а также другие нетоковедущие части
электроустановок. В качестве нулевых защитных проводников используются
свободные жилы контрольных кабелей.

2.7 Техобслуживание и ремонт

Обеспечение надежной работы средств
автоматизации, а также систем контроля осуществляется соответствующей службой.

2.8 Мероприятия по технике безопасности, охране
труда и охране окружающей среды

Для безопасности обслуживающего персонала и
предупреждения ненормальных режимов работы оборудования предусматривается
следующее:

Заключение

В данной курсовой работе были изучены основы
проектирования и реконструкции схем автоматизации теплового пункта.

Курсовая работа содержала в себе теоретическую и
практическую часть. В рамках теоретической части был рассмотрен вопрос
используемых микропроцессорных устройств автоматизации систем теплоснабжения.
Теоретическая часть позволила ознакомиться с общей характеристикой
программно-технического комплекса в целом и отдельными современными
микропроцессорными устройствами автоматизации.

В ходе выполнения практической части курсового
проекта были рассмотрены основы проектирования схем автоматизации теплового
пункта, а именно:

§  Основные принципы проектирования схем
автоматизации;

§  Технические условия для проектирования схем
теплоснабжения;

§  Нормы и правила проектирования;

§  Основные технические решения проекта;

§  Характеристики объектов управления;

§  Принципы построения электрических схем
автоматизации;

В рамках вопроса по реконструкции теплового
пункта была произведена замена датчика расхода воды. По условию задания был
выбран вихревой расходомер по заданному расходу теплоносителя. В соответствии с
характеристиками выбранного датчика, была изменена конфигурация трубопровода в
схеме проектирования системы автоматизации теплового пункта.

Курсовая работа позволила изучить теоретический
материал и закрепить полученные знания и навыки в области проектирования схем
автоматизации систем теплоснабжения.

Курсовая работа: Автоматизация теплового пункта гражданского здания

Введение

Системы теплоснабжения являются крупнейшим потребителем топливно-энергетических ресурсов в стране. От нормального функционирования этих систем зависят условия теплового комфорта в отапливаемых зданиях самочувствие людей, производительность труда и т.д. Выпуск качественной продукции на ряде промышленных предприятии требует строгого соблюдения нормируемых параметров микроклимата. Эффективность предприятий агропромышленного комплекса (урожайность плодов и овощей, выращиваемых в теплицах, продуктивность животноводства) также в большой степени определяется температурно-влажностными режимами в сельскохозяйственных помещениях, обеспечиваемыми работой систем теплоснабжения. Таким образом, проблема повышения качества, надежности, экономичности теплоснабжения имеет государственное значение [1].

Режимы теплопотребления, а следовательно и производства тепловой энергии, зависят, как известно, от большого количества факторов; условий погоды, теплотехнических качеств отапливаемых зданий и сооружений, характеристик тепловой сети и источников энергии и др. При выборе этих режимов нельзя не учитывать функциональных взаимосвязей системы теплоснабжения с другими системами инженерного обеспечения: электро-, газо-, водоснабжения.

Внедрение автоматизированных систем управления технологическими процессами в практику теплофикации и централизованного теплоснабжения позволяет резко повысить технический уровень эксплуатации этих систем и обеспечить значительную экономию топлива. Кроме экономии топлива, автоматизация рассматриваемых систем позволяет улучшить качество отопления зданий, повысить уровень теплового комфорта и эффективность промышленного и сельскохозяйственного производства в отапливаемых зданиях и сооружениях, а также надежность теплоснабжения при уменьшении численности обслуживающего персонала.

Применение системы автоматического программного регулирования отопления позволяет осуществлять дальнейшее совершенствование режима отопления, например, снижать температуру воздуха в жилых зданиях в ночное время или снижать отпуск теплоты на отопление промышленных и административных зданий в нерабочее время, что обеспечивает дополнительную экономию теплоты и создание комфортных условий [2].

1. Автоматические системы энергосбережения в зданиях мегаполисов

Согласно закону Республики Казахстан «Об энергосбережении» понятие энергосбережение это реализация правовых, организационных, научных, производственных, технических и экологических мер, направленных на эффективное использование энергетических ресурсов и на вовлечение в оборот возобновляемых источников энергии.

Важными направлениями в законе «Об энергосбережении» РК являются:

— оптимизация режимов производства и потребления энергии, организация её учета и контроля;

— реализация проектов по внедрению энергоэффективной техники и продукции, передовых технологий.

Одним из способов обеспечения более экономичного и эффективного использования энергетических ресурсов в жилищно-коммунальном хозяйстве (ЖКХ) является автоматизация инженерных систем жилых зданий. В основе концепции систем централизованного интеллектуального управления зданием лежит новый подход к организации системы жизнеобеспечения здания, при котором за счет комплекса программно-аппаратных средств значительно возрастает эффективность функционирования и надежность управления всеми инженерными системами и исполнительными устройствами здания. Данный подход позволяет за счет интеграции информации, поступающей от всех эксплуатируемых подсистем (информационных сетей, электроснабжения, систем отопления и вентиляции, охранно-пожарной сигнализации и видеонаблюдения, систем водоснабжения, канализации), получить возможность оперативного доступа к информации о состоянии всех подсистем здания, отображая ее в удобной и понятной форме. «Централизованные системы интеллектуального управления зданием» помогают эффективно управлять инженерными системами здания — сократить затраты на эксплуатацию и операционные затраты, повысить комфортность и безопасность пользователей, оптимизировать производственные процессы, обеспечить безопасность людей, а также дорогостоящего оборудования и имущества.

1.1 Современное здание как объект комплексной автоматизации

Комплексная автоматизация здания это новая отрасль АСУ ТП, так как все системы автоматического управления до сегодняшнего дня выполнялись для промышленных предприятий. В настоящее время в нашей стране строительство является локомотивом индустрии, соответственно можно представить комплексную автоматизацию здания как важную часть строительства.

Поддержание в здании нормальных жизненных условий, обеспечение его безопасности и защищенности от внештатных ситуации обеспечивают множество технологических систем, каждая из которых характеризуется большим набором параметров и сигналов управления. Все они в совокупности образуют то, что называется системой жизнеобеспечения здания.

В сегодняшние здания устанавливают от 25 до 50 и более разнородных систем жизнеобеспечения, которые отличаются не только назначением и выполняемыми функциями, но и принципами работы: электрические, механические, транспортные, электронные, гидравлические и т.д. Каждая из этих систем поставляется производителем, как правило, в виде комплекта оборудования, на базе которого можно создать законченное решение с собственной системой контроля и управления [3].

Для управления всеми этими системами организуется диспетчерский пункт (один или несколько), находящийся на котором диспетчер постоянно получает информацию о состоянии всех узлов системы жизнеобеспечения и имеет возможность при необходимости подать необходимые сигналы управления. Проблема заключается в том, что число параметров контроля и управления для многоэтажного здания может достигать нескольких тысяч, поэтому недопустим применяемый для небольших объектов подход, при котором автоматизация контроля и управления строится на отдельных локальных контроллерах, встроенных в оборудование или смонтированных отдельно и не связанных в единый комплекс.

Для того чтобы все эти разрозненные инженерные системы работали в едином комплексе, осуществляли между собой обмен данными, контролировались и управлялись из единой диспетчерской, главным звеном интеллектуального здания — является система управления зданием (BMS – Building Management System).

Система управления зданием, которую называют еще и системой автоматизации и диспетчеризации инженерного оборудования, является ядром интеллектуального здания и представляет собой аппаратно-программный комплекс, осуществляющий сбор, хранение и анализ данных от различных систем здания, а также управление работой этих систем через сетевые контроллеры (процессоры).

Интеллектуальные сетевые контроллеры, использующие открытые протоколы и стандарты передачи данных LonWork и BACNet, осуществляют контроль и управление работой подведомственных им инженерных систем, а также обмен данными с другими сетевыми контроллерами системы управления зданием. На основе собранной информации сетевые контроллеры автономно посылают управляющие команды на контроллеры инженерных систем в рамках заложенных в них алгоритмов реакции на события в штатных или нештатных ситуациях.

Такая архитектура системы управления зданием позволяет:

— в автоматическом режиме управлять работой систем вентиляции, кондиционирования, отопления, освещения и др., обеспечивая в каждом помещении наиболее комфортные условия для персонала по температуре, влажности воздуха и освещенности;

— получать объективную информацию о работе и состоянии всех систем и своевременно сообщать диспетчерам о необходимости вызова специалистов по сервисному обслуживанию в случае отклонения параметров любой из систем от штатных показателей;

— контролируя максимально возможное число параметров оборудования, точек контроля в здании и показателей загруженности систем, перераспределять энергоресурсы между системами, обеспечивая их эффективное использование и экономию энергоресурсов;

— ввести оптимальный режим управления инженерным оборудованием с целью сокращения затрат на использование энергоресурсов, потребляемых инженерными системами здания (горячей и холодной воды, тепла, электроэнергии, чистого воздуха и т.д.);

— обеспечить централизованный контроль и управление при нештатных ситуациях:

— осуществлять своевременную локализацию аварийных ситуаций;

— оперативно принимать решения при аварийных и нештатных ситуациях (пожаре, затоплении, утечках воды, газа, несанкционированном доступе в охраняемые помещения);

— ввести объективный анализ работы оборудования, действий инженерных служб и подразделений охраны при нештатных ситуациях на основе информации автоматизированных баз данных, документирующих все принятые решения и многое другое.

Используя открытые протоколы обмена данными между различными системами здания, структурированные кабельные и LAN/WAN сети, сетевые контроллеры системы управления зданием позволяют создать инженерную инфраструктуру, которая имеет высокую степень открытости для наращивания и быстрой модернизации инженерных систем. В максимальной конфигурации система управления зданием сможет осуществлять централизованный мониторинг оборудования и управление следующими инженерно-техническими системами и комплексами:

Система электрораспределения:

— системы гарантированного и бесперебойного электроснабжения;

— системы освещения (комнатные, коридорные, фасадные и аварийные);

— система вентиляции;

— система отопления;

— система горячего и холодного водоснабжения;

— системы канализации и дренажные системы;

— система оперативной связи и видеоконференций;

— система воздухоподготовки, очистки и увлажнения;

— система холодоснабжения

— система кондиционирования и климат-контроля;

— система контроля загазованности.

Транспортные системы:

— системы учета и контроля расходования ресурсов;

— система охранно-пожарной сигнализации;

— система противопожарной защиты и пожаротушения;

— система охранного видеонаблюдения;

— система контроля и управления доступом;

— система управления паркингом;

— метереологическая система;

— система часофикации.

Применение системы управления зданием удорожает общую стоимость инженерии здания на 20-50 долларов США на 1 квадратный метр общей площади здания и зависит от размеров здания и технических требований к работе инженерных систем. Для зданий площадью 15 000 кв. м. и более удорожание составляет $20 на 1 кв. м. Для зданий с меньшей площадью эта цифра увеличивается. Все приведенные оценки сделаны без учета стоимости самого инженерного оборудования, которое использует открытые протоколы обмена данными и будет установлено в здании.

В то же время, применение BMS и ресурсосберегающего оборудования позволяет:

— вписаться в ограниченные энергомощности и исключить расходы на строительство дополнительной подстанции и прокладку силовых кабелей, особенно в центральных частях города, где муниципальные власти ограничивают владельцев зданий в объемах энергопотребления;

— сократить расходы на дорогостоящие ремонт и замену вышедшего из строя оборудования, продлить срок его службы за счет постоянного мониторинга параметров инженерных систем и своевременного проведения наладочных работ при выявлении отклонений параметров систем от нормы;

— снизить на 20% ежемесячные коммунальные платежи (вода, тепло, канализация, электроснабжение) за счет работы систем в наиболее экономном режиме и автоматического перевода инженерии здания из дневного в ночной режим работы (когда автоматически отключается освещение, кондиционеры, снижается температура отопительных батарей в комнатах, персонал которых покинул здание);

— сократить в 3 раза расходы на службу эксплуатации, поскольку большинство систем будет работать в автоматическом режиме, что снижает расходы на ремонт или замену дорогостоящего оборудования, вышедшего из строя по причине халатности персонала или ошибок оператора;

— исключить расходы на интеллектуальную надстройку систем здания при расширении числа инженерных систем и их модернизации за счет использования возможностей открытой архитектуры системы управления здания;

— снизить заболеваемость сотрудников за счет создания комфортных условий для их работы и, как следствие, сократить расходы на реабилитацию сотрудников и страховые выплаты.

Помимо значительного снижения численности персонала, обслуживающего инженерные системы здания, за счет максимальной автоматизации процессов управления и контроля работы систем жизнеобеспечения, владелец интеллектуального здания может рассчитывать на получение следующих выгод:

— увеличится в 2 раза срок бесперебойной работы инженерных систем за счет автоматического поддержания оптимальных условий работы оборудования;

— при возникновении аварийных ситуаций операторы, осуществляющие контроль работы оборудования, будут иметь полную информацию о работе каждой системы и рекомендации BMS по выбору оптимального и наиболее безопасного выхода из ситуации. При этом большая часть задач будет решать автоматика здания;

— при появлении сбоев в работе оборудования BMS будет своевременно информировать службы эксплуатации, отвечающие за работу данного оборудования, а также главную службу эксплуатации и смежные подразделения. Иными словами, если оператор системы электроснабжения уснул на рабочем месте и BMS не видит его реакции на тревожные сообщения, то она отправляет тревогу главному диспетчеру;

— расходы на техническое обслуживание оборудования и инженерных систем будут минимальными; поскольку мониторинг параметров всех систем осуществляется круглосуточно и при своевременном вызове сервисных бригад, случаи серьезного ремонта оборудования будут исключены;

— все действия автоматики и операторов систем протоколируются BMS, поэтому вероятность возникновения ситуаций коллективной безответственности за остановку или сбой в работе оборудования близка к нулю.

1.2 Анализ технологических схем тепловых пунктов гражданских зданий

Тепловой пункт (ТП) — это комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.

Основными задачами тепловых пунктов являются:

— преобразование вида теплоносителя;

— контроль и регулирование параметров теплоносителя;

— распределение теплоносителя по системам теплопотребления;

— отключение систем теплопотребления;

— защита систем теплопотребления от аварийного повышения параметров теплоносителя;

— учет расходов теплоносителя и тепла.

Тепловые пункты различаются по количеству и типу подключенных к ним систем теплопотребления, индивидуальные особенности которых, определяют тепловую схему и характеристики оборудования тепловых пунктов, а также по типу монтажа и особенностям размещения оборудования в помещении тепловых пунктов, различают следующие виды тепловых пунктов:

— индивидуальный тепловой пункт (ИТП);

— центральный тепловой пункт (ЦТП);

— блочный тепловой пункт (БТП) [4].

Индивидуальный тепловой пункт используется для обслуживания одного потребителя (здания или его части). Как правило, располагается в подвальном или техническом помещении здания, однако, в силу особенностей обслуживаемого здания, может быть размещён в отдельном сооружении.

Индивидуальный тепловой пункт имеет следующие виды тепловых нагрузок:

— система горячего водоснабжения (ГВС) предназначена для снабжения потребителей горячей водой. Различают закрытые и открытые системы горячего водоснабжения. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например, ванных комнат, в многоквартирных жилых домах;

— система отопления предназначена для обогрева помещений с целью поддержания в них заданной температуры воздуха. Различают зависимые и независимые схемы присоединения систем отопления.

При зависимых схемах присоединения давление в абонентской установке зависит от давления в тепловой сети. При независимых схемах присоединения давление в местной системе не зависит от давления в тепловой сети.

Оборудование теплового пункта при зависимой схеме присоединения проще и дешевле, чем при независимой, при этом может быть получен несколько больший перепад температур сетевой воды в абонентской установке. Увеличение перепада температуры воды уменьшает расход теплоносителя в сети, что может привести к снижению диаметров сети и экономии на начальной стоимости тепловой сети и на эксплуатационных расходах.

В зависимости от характера тепловых нагрузок абонента и режима работы тепловой сети выбираются схемы присоединения абонентских установок к тепловой сети. На рисунке 1.1 показаны различные схемы присоединения абонентов к водяной тепловой сети. Схемы а—е показывают совместное присоединение в одном узле отопительной установки и установки горячего водоснабжения при закрытой системе.

Для обозначения различных схем присоединения отопительных установок и установок горячего водоснабжения к тепловой сети принята следующая индексация: отопительные установки О; зависимая со струйным смешением (ЗСС); зависимая с насосным смешением (ЗНС); независимая (Н). Например, О(ЗНС) обозначает отопительную установку, присоединенную по зависимой схеме с насосным смешением; установки горячего водоснабжения Г: параллельная (П); предвключенная (ПР); двухступенчатая смешанная (ДС); двухступенчатая последовательная (ДП).

Например, Г(ДП) обозначает присоединение установок горячего водоснабжения по двухступенчатой последовательной схеме [2].

На рисунке 1.1, а показано параллельное присоединение на одном абонентском вводе горячего водоснабжения и отопительной установки. При такой схеме расход сетевой воды на абонентском вводе определяется арифметической суммой расходов воды на отопление и горячее водоснабжение.

Расход сетевой воды на отопление поддерживается постоянно на расчетном уровне регулятором расхода 12. Расход сетевой воды на горячее водоснабжение является резкопеременной величиной. Регулятор температуры 13 изменяет этот расход в соответствии с нагрузкой горячего водоснабжения.

Расчетный расход сетевой воды на горячее водоснабжение определяется по максимальному значению этой нагрузки и при минимальной температуре воды в подающем трубопроводе тепловой сети. Поэтому суммарный расход сетевой воды получается завышенным, что удорожает систему теплоснабжения. Расчетный расход сетевой воды на горячее водоснабжение можно уменьшить при включении в схему аккумулятора горячей воды для выравнивания графика нагрузки горячего водоснабжения. Однако установка аккумулятора горячей воды усложняет оборудование теплового пункта и увеличивает требующиеся габариты помещения пункта. Поэтому обычно аккумуляторы горячей воды в жилых домах не устанавливаются, хотя это усложняет режимы работы сети.

При параллельном присоединении систем отопления и горячего водоснабжения сетевая вода используется на абонентском вводе недостаточно рационально. Обратная сетевая вода, возвращаемая из отопительной установки с температурой примерно 40 — 70 °С, не используется для подогрева холодной водопроводной воды, имеющей на вводе температуру около 5 °С, хотя теплотой обратной воды после отопления можно покрыть значительную долю нагрузки горячего водоснабжения, поскольку температура горячей воды, подаваемой в систему горячего водоснабжения, обычно не превышает 60— 65 °С. При рассматриваемой схеме вся тепловая нагрузка горячего водоснабжения удовлетворяется за счет теплоты сетевой воды, поступающей в водо-водяной подогреватель 6 непосредственно из подающей линии тепловой сети.

Вследствие нерационального использования теплоносителя на абонентском вводе и удовлетворения нагрузки горячего водоснабжения по максимуму суточного графика получается завышенный расчетный расход воды в городских тепловых сетях. Это вызывает увеличение диаметров тепловых сетей и рост начальных затрат на их сооружение, а также увеличение расхода электрической энергии на перекачку теплоносителя.

Расчетный расход воды несколько снижается при двухступенчатой смешанной схеме присоединения установки горячего водоснабжения и отопительной установки, предложенной П.М. Клушиным (рисунок 1.1, б ).

Особенностью этой схемы является двухступенчатый подогрев воды для горячего водоснабжения. В нижней ступени подогрева 7 холодная вода предварительно подогревается за счет теплоты воды, возвращаемой из абонентской установки, благодаря чему уменьшается тепловая производительность подогревателя верхней ступени 8 и снижается расход сетевой воды на покрытие нагрузки горячего водоснабжения.

В рассматриваемой схеме подогреватель нижней ступени 7 включен по сетевой воде последовательно, а подогреватель верхней ступени 8 — параллельно по отношению к отопительной системе.

Преимущество двухступенчатой смешанной схемы по сравнению с параллельной — меньший расчетный расход сетевой воды благодаря частичному удовлетворению нагрузки горячего водоснабжения за счет теплоты воды, возвращаемой из системы отопления.

Одним из методов выравнивания тепловой нагрузки жилых зданий без установки аккумуляторов горячей воды служит применение так называемого связанного регулирования (рисунок 1.1, в и г ). В этом случае с помощью регулятора расхода 12, установленного на тепловом пункте, поддерживается постоянный расход сетевой воды на удовлетворение суммарной тепловой нагрузки отопления и горячего водоснабжения. На рисунке 1.1, в осуществлено двухступенчатое последовательное присоединение установок горячего водоснабжения и отопления.

В этой схеме сетевая вода, поступающая из подающей линии тепловой сети, разветвляется на два потока. Один поток проходит через регулятор расхода 12, другой — через водо-водяной подогреватель 8. Сетевая вода, прошедшая через подогреватель 8, смешивается затем с потоком воды, прошедшим через регулятор расхода, и общий поток воды поступает через элеватор 15 в отопительную установку. Обратная вода после отопительной установки предварительно проходит через водо-водяной подогреватель нижней ступени 7, в котором она подогревает холодную воду, поступающую из водопровода. Подогретая водопроводная вода после нижней ступени 7 проходит через водо-водяной подогреватель верхней ступени 8 и направляется в местную систему горячего водоснабжения.

В том случае, когда после нижней ступени 7 температура подогретой водопроводной воды достаточна для удовлетворения потребителей горячего водоснабжения, регулятор температуры 13 перекрывает проход сетевой воды через верхнюю ступень 8. При этом режиме весь поток сетевой воды поступает из подающей линии сети через клапан регулятора 12 в отопительную установку.

Если температура водопроводной воды после нижней ступени подогрева 7 ниже требуемой, регулятор температуры 13 открывает клапан и на подогреватель верхней ступени 8 ответвляется часть воды, поступающей на тепловой пункт из подающей линии тепловой сети.

При любом положении регулятора температуры расход сетевой воды на абонентских вводах остается практически постоянным. Это обеспечивается регулятором расхода 12, поддерживающим практически постоянный перепад давлений в сопле элеватора 15, через которое проходит весь расход сетевой воды, поступающей на тепловой пункт. При увеличении регулятором 13 расхода сетевой воды через подогреватель 8 регулятор 12 прикрывается.

Преимущество двухступенчатой последовательной схемы (рисунок 1.1, в ) по сравнению с двухступенчатой смешанной схемой (рисунок 1.1, б ) заключается в выравнивании суточного графика тепловой нагрузки и лучшем использовании энтальпии теплоносителя, что приводит к дополнительному уменьшению расхода воды в сети.

На рисунке 1.1, д и е показано присоединение к тепловой сети отопительной установки и установки горячего водоснабжения по двухступенчатой последовательной схеме. На рисунок 1.1, д отопительная установка присоединена по зависимой схеме с элеватором и смесительным насосом, а на рис. 1.1, е — по независимой схеме. В отличие от предыдущих схем местное регулирование отопительной нагрузки в этих схемах проводится по внутренней температуре отапливаемых зданий с помощью регулятора отопления 14.

Поддержание постоянного расхода воды в местной отопительной системе при снижении регулятором отопления подачи сетевой воды в схеме, приведенной на рисунке 1.1, д, достигается за счет работы смесительного насоса 16. В схеме, показанной на рисунке 1.1, е, циркуляционный контур отопительной системы гидравлически изолирован от контура сетевой воды.

Циркуляция воды в отопительной установке, осуществляемая насосом 16, поддерживается постоянной.

На рисунке 1.2 показаны существующие схемы присоединения абонентов к водяной тепловой сети по открытой системе теплоснабжения.

Жилые здания, имеющие обычно два вида тепловой нагрузки – отопление и горячее водоснабжение, присоединяются к тепловой сети по схемам изображенным на рисунке 1.2, а иб. На рисунке 1.2, а отопительная установка и установка горячего водоснабжения присоединены к тепловой сети по принципу несвязанного регулирования. Обе установки работают независимо друг от друга. Расход сетевой воды в отопительной установке не зависит от нагрузки установки горячего водоснабжения и поддерживается постоянным с помощью регулятора расхода 12. Расход сетевой воды на горячее водоснабжение изменяется в весьма широком диапазоне – от максимального в часы наибольшего водоразбора до нуля в период отсутствия водоразбора.

Соотношение расходов воды на горячее водоснабжение из подающей и обратной линий, зависящее от температуры сетевой воды на абонентском вводе, устанавливается регулятором температуры 13. Суммарный расход сетевой воды в подающем трубопроводе тепловой сети равен сумме расходов воды в подающем трубопроводе на отопление и горячее водоснабжение.

Максимальный расход сетевой воды в подающем трубопроводе, по которому определяется расчетный расход в подающем трубопроводе сети, имеет место при максимальной нагрузке горячего водоснабжения и минимальной температуре воды в этом трубопроводе. то есть при режиме, когда нагрузка горячего водоснабжения целиком обеспечивается из подающего трубопровода.

Расход сетевой воды в обратном трубопроводе после абонентской установки равен разности расходов сетевой воды на отопление и водоразбор из этого трубопровода на горячее водоснабжение. Максимальный расход воды в обратном трубопроводе равен расходу на отопление. Такое соотношение устанавливается тогда, когда расход воды на горячее водоснабжение полностью отсутствует, например, в ночное время, или при удовлетворении нагрузки горячего водоснабжения полностью водой из подающего трубопровода тепловой сети, что имеет место при минимальной температуре воды в нем, равной 60 0С.

При подключении на абонентских вводах жилых зданий отопительной установки и установки горячего водоснабжения по принципу несвязанного регулирования получается завышенный расчетный расход воды в подающем трубопроводе тепловой сети, росту начальных затрат на ее сооружения и удорожанию транспорта теплоты.

Расчетный расход воды в городских тепловых сетях заметно снижается при присоединении на тепловых пунктах отопительных установок горячего водоснабжения по принципу связанного регулирования. Такое присоединение показано на рисунке 1.2, б. В этом случае регулятор расхода 12, установленный на общем подающем трубопроводе абонентского ввода, поддерживает постоянный расход воды из подающего трубопровода на тепловой пункт. В часы большого водоразбора на горячее водоснабжение из подающего трубопровода снижается подача сетевой воды, а, следовательно, и теплоты на отопление.

Недоданная теплота компенсируется в часы малого водоразбора из подающего трубопровода, когда большая часть или вся сетевая вода, поступающая на тепловой пункт, направляется в отопительную систему. Гидравлическая разрегулировка отопительных установок в периоды большого водоразбора из подающего трубопровода может быть устранена при установке на перемычке элеватора центробежного насоса 16, который в при этих режимах включается в работу (рисунок 1.2, б — г ).

При присоединении абонентских установок по принципу связанного регулирования (рисунок 1.2, б ) строительная конструкция отапливаемых зданий используются в качестве теплового аккумулятора, выравнивающего суточный график тепловой нагрузки абонентской установки.

При повышенной гидравлической нагрузке горячего водоснабжения у большинства абонентов, что характерно для новых жилых районов, часто отказываются от установки регуляторов расхода на тепловых пунктах, ограничиваясь установкой только регуляторов температуры 13 в узле присоединения абонентской системы горячего водоснабжения к тепловой сети. Такое присоединение показано на рисунке 1.2, в. Роль регуляторов расхода воды в этой схеме выполняют постоянные гидравлические сопротивления 12, устанавливаемые на тепловых пунктах при начальной регулировке системы теплоснабжения. Постоянное сопротивление рассчитывается индивидуально для каждого ввода из условия получения одинакового закона изменения расхода сетевой воды у всех абонентов при изменении нагрузки горячего водоснабжения.

На схемах, приведенных на рисунке 1.2, г и д, показаны тепловые пункты, в которых местное регулирование отопительной нагрузки производится по внутренней температуре воздуха в отапливаемых помещениях. На рисунке 1.2, г отопительная установка присоединена по зависимой схеме, на рисунке 1.2, д — по независимой.

Клапан регулирующего устройства регулирует подачу сетевой воды на отопление. Поддержание требуемого расхода воды на отопление в местной отопительной установке независимо от подачи сетевой воды осуществляется насосами 16 .

Независимое присоединение отопительных установок тепловой сети (рисунок 1.2, д ) позволяет существенно улучшить качество сетевой воды, а следовательно, и воды, поступающей в систему горячего водоснабжения, и повысить надежность теплоснабжения. Это особенно важно для крупных районов, в которых при длинных магистралях и разнородной тепловой нагрузке давление в обратном трубопроводе тепловой сети в условиях непосредственного водоразбора может изменяться в широких пределах, что при зависимой схеме присоединения нарушает нормальную работу отопительной установки.

Согласно СНиП 41-01-2003 системы отопления должны обеспечивать в отапливаемых помещениях нормируемую температуру воздуха в течение отопительного периода при параметрах наружного воздуха не ниже расчетных. Для обеспечения требуемой гидравлической и тепловой устойчивости систем водяного отопления потери давления должны составлять:

— в стояках однотрубных систем — не менее 70% общих потерь давления в циркуляционных кольцах без учета потерь давления в общих участках;

— в стояках однотрубных систем отопления с нижней разводкой подающей и верхней разводкой обратной магистрали — не менее 300 Па на каждый метр высоты стояка;

— в циркуляционных кольцах через верхние приборы (ветки) двухтрубных вертикальных систем, а также через приборы однотрубных горизонтальных систем — не менее естественного давления в них при расчетных параметрах теплоносителя.

Наиболее эффективной и регулируемой является двухтрубная система, для которой и будут в дальнейшем производиться все расчеты.

2. Автоматические системы регулирования потребления тепла в гражданских зданиях

2.1 Методы регулирования отпуска тепла в системах централизованного теплоснабжения

Автоматическое управление отпуском теплоты на здания может производиться по отклонению регулируемой величины, по возмущению и путем комбинирования этих двух методов.

В первом случае датчики, замеряющие температуру внутреннего воздуха, устанавливаются в одном или нескольких отапливаемых помещениях и приводят в действие регулятор при отклонении этой температуры от установленного значения. Для осуществления программного регулирования датчики оборудуются специальным устройством, связанным с часовым механизмом.

При регулировании по возмущению датчики устанавливаются снаружи здания и замеряют значения метеорологических параметров. Использование этого метода требует соблюдения условия инвариантности системы отопления по отношению к внешним возмущениям.

Математически это условие выражается следующим образом:

Wyпp = Wвозм, (2.1)

где Wyпp — передаточная функция по управляющему воздействию;

Wвозм — то же, по возмущающему воздействию.

Расшифровывая значения указанных передаточных функций, можно получить:

Wсист х Wкомп = Wм + Wб, (2.2)

где Wсист — передаточная функция объекта теплоснабжения, охватываемого данной ступенью управления, от температуры (расхода) теплоносителя на выходе из узла управления к количеству теплоты, передаваемой воздуху отапливаемого помещнеия;

Wкомп — передаточная функция регулятора с соответствующим компенсирующим устройством;

WM, Wб — передаточные функции теплоемких и нетеплоемких наружных ограждений — от изменения метеорологических условий к количеству теплоты, теряемой отапливаемыми помещениями.

Схема компенсации возмущений, отвечающая уравнению (2.2), приведена на рисунке 2.1.

Достоинство автоматического управления по отклонению заключается в том, что регулятор учитывает всю совокупность факторов, влияющих на температурный режим отапливаемых помещений, и выполняет свою задачу независимо от причин, вызвавших отклонение внутренней температуры.

Рисунок 2.1 — Схема компенсации возмущений в системе отопления

Эксплуатационные изменения статических и динамических характеристик объекта практически не сказываются на качестве регулирования. Недостатки этого метода заключаются в следующем.

В современных многоэтажных зданиях даже при хорошо отрегулированной системе отопления наблюдается значительный разброс температур воздуха в отапливаемых помещениях, намного превышающий допустимую точность регулирования. В связи с этим выбор представительных помещений с целью сведения к минимуму влияния случайных, локальных факторов на процесс управления представляет большие трудности. Увеличение же с этой целью общего количества датчиков — контрольных помещений приводит к удорожанию автоматики, усложнению ее обслуживания и снижению надежности.

Система автоматического управления по отклонению внутренней температуры обладает неблагоприятными динамическими характеристиками, поскольку замкнутый контур регулирования содержит в данном случае звено с большой инерционностью — отапливаемое здание

В случае охвата ступенью управления целого ряда зданий (ЦТП, КРП) негативное влияние указанных обстоятельств (разброс температур в помещениях, большая инерционность контура регулирования) при регулировании по отклонению еще более возрастает.

Достоинство автоматического управления по возмущению состоит в том, что оно производится по основным определяющим режимам теплопотребления зданий (температура наружного воздуха, скорость ветра, солнечная радиация). Влияние локальных, случайных факторов на температуру воздуха в том или ином помещении на процесс управления исключается.

При управлении по возмущению система обладает хорошими динамическими свойствами, так как в контур регулирования не входит отапливаемое помещение. При этом регулятор начинает выполнять свою задачу еще до того, как возмущающее воздействие проникло в отапливаемое помещение и вызвало в нем отклонение регулируемой величины — температуры воздуха — от заданного значения.

Недостаток этого метода заключается в том, что регулятор реагирует только на те возмущения, которые оцениваются соответствующими датчиками и заложены в закон управления.

Учитывая многообразие возмущений, действующих в системе теплоснабжения, и особенности этой системы как объекта управления, становятся очевидными те трудности принципиального характера, которые возникают при применении рассматриваемого метода управления.

Необходимо отметить, что автоматическая разомкнутая система управления по возмущению в «чистом» виде не получила применения в практике теплоснабжения и отопления.

Наиболее распространенная схема управления по возмущению предусматривает наличие обратной связи по параметру теплоносителя в тепловом пункте. В связи с этим система управления оказывается частично замкнутой (по регулирующему параметру) и в ее контур включается источник теплоты, тепловые сети, а при установке датчика температуры на обратном трубопроводе — и система отопления. Таким образом, создается
принципиальная возможность исключить влияние случайных отклонений режима работы тепловой сети на тепловой режим здания.

Рассматриваемая схема реализует следующий закон управления:

П = F (B), (2.3)

где П — параметр обратной связи;

В — внешние возмущения, заложенные закон управления.

В качестве обратной связи П в различных схемах автоматизации систем теплоснабжения и отопления используются температура воды на входе в пункт управления, температура обратной воды, полусуммы температур прямой и обратной воды, расход воды, температура и расход воды.

Во многих существующих системах автоматизации для оценки внешних возмущений используются датчики температуры наружного воздуха. Величина сигнала от этого датчика сравнивается с температурой теплоносителя, которая должна быть равна температуре по отопительному графику, заложенному в закон управления. Преимуществом такой системы является простота схемной реализации, а недостатком — отсутствие учета при управлении других метеорологических факторов (кроме наружной температуры), а также динамических свойств объекта.

Для формирования сигнала, характеризующего величину внешних возмущений В, могут применяться физические и математические модели.

В первом случае используется датчик, обеспечивающий комплексный учет метеорологических параметров (температуры наружного воздуха, скорости ветра, солнечной радиации), действующих на здание или его зону (фасад). Такого рода датчик должен представлять собой физическую модель, теплофизические характеристики которой подобны теплофизическим характеристикам здания (или его зоны) по всем каналам передачи внешних возмущений.

Во втором случае параметры внешней среды замеряются с помощью стандартных метеорологических датчиков. Полученная от этих датчиков информация поступает на вычислительное устройство, которое в зависимости от замеренных величин, времени суток, дня недели, а также других факторов рассчитывает в соответствии с программой, построенной для эталонной модели здания, требуемое значение параметра П3. Значение П3 сравнивается с фактически замеренным значением параметра Пф, в результате чего регулятор вырабатывает соответствующее корректирующее воздействие.

Как уже отмечалось, наряду с регулированием по отклонению и по возмущению находят применение системы комбинированного управления. Один из вариантов системы комбинированного управления, при котором часть отопительного сезона регулирование отпуска теплоты производится по отклонению, а часть — по возмущению.

Следует отметить, что системы адаптивного управления, которым в последнее время в отопительной технике уделяется все большее внимание, также основываются на совместном использовании принципов управления по возмущению и по отклонению. Особенность этих систем состоит в том, что математическая эталонная модель здания, по которой определяется величина управляющего воздействия, не является жестко детерминированной, а корректируется в процессе эксплуатации в соответствии с информацией о фактическом тепловом состоянии объекта.

Наиболее целесообразным методом регулирования отпуска теплоты в системах централизованного теплоснабжения современных городов с разнородной тепловой нагрузкой (отопление, горячее водоснабжение) является сочетание центрального качественного регулирования по отопительной нагрузке или по суммарной нагрузке отопления и горячего водоснабжения с групповым или местным количественным регулированием отдельных видов нагрузки.

Выбор основного импульса для местного регулирования зависит от типа и режима работы установки.

В установках горячего водоснабжения в качестве такого импульса обычно выбирается температура воды после подогревателя в закрытых системах или после смесительного устройства в открытых системах

Выбор импульса для регулирования отопительной нагрузки является более сложной задачей, так как температуры в отдельных помещениях отапливаемых зданий могут существенно различаться и зависят не только от количества теплоты, поданной в здание, но и от качества работы отопительной установки здания, условии эксплуатации отдельных помещений, бытовых тепловыделений, а также солнечной инсоляции и инфильтрации, которые, в свою очередь, зависят от размещения отдельных помещений здания по отношению к сторонам света и розе ветров. Поэтому для экономичного удовлетворения отопительной нагрузки необходимо в дополнение к местному регулированию осуществлять индивидуальное регулирование отдельных помещений или отдельных зон каждого здания, подверженных различному влиянию солнечной инсоляции, ветровой инфильтрации, бытовых тепловыделений и других условий.

Для местного регулирования отопительной нагрузки используются обычно следующие раздельные импульсы:

а) внутренняя температура представительного помещения или средняя внутренняя температура нескольких помещений;

б) внутренняя температура устройства, моделирующего температурный режим;

в) температура наружного воздуха или интегральный метеорологический показатель, учитывающий наружную температуру и солнечную инсоляцию.

Это позволяет без нарушения качества теплоснабжения использовать аккумулирующую способность зданий для балансирования подачи теплоты на отопление за определенный период времени (например, за 12 ч или 1 сут) при неравномерной тепловой нагрузке системы в отдельные часы суток.

При использовании первых двух импульсов создается также возможность применять различные сочетания температур и расходов воды в подающем трубопроводе тепловой сети для удовлетворения отопительной нагрузки.

Необходимость в осуществлении таких режимов возникает обычно при каких-либо отказах на отдельных участках параллельно работающих сблокированных магистральных тепловых сетей.

При временном снижении пропускной способности сети по расходу воды можно сбалансировать подачу теплоты на отопление путем повышения температуры в подающем трубопроводе тепловой сети. При использовании третьего импульса, т.е. наружной температуры или интегрального метеорологического показателя, регулирование отопительной нагрузки осуществляется по расчетной программе, в которой заложены режимы теплопотребления, характеристики оборудования групповой или местной подстанции и теплотехнические характеристики ограждающих конструкций и аккумулирующей способности здания. Программой задается расход сетевой воды при разных наружных температурах. При этом исходят из условия постоянного соответствия температуры воды в подающем трубопроводе тепловой сети температуре наружного воздуха. При отклонении фактической температуры воды в тепловой сети от расчетной для данной температуры наружного воздуха возникает небаланс теплоты во всех отапливаемых помещениях.

На рисунке 2.2 показана принципиальная схема ГТП при закрытой системе теплоснабжения и независимом присоединении отопительных установок к тепловой сети. Регулирование отопительной нагрузки осуществляется по импульсу, получаемому от устройства 8, моделирующего внутренний тепловой режим здания с заданной характеристикой.

На рисунке 2.3 показана принципиальная схема регулирования отпуска теплоты на отопление по импульсу наружной температуры, выполненной в групповой тепловой подстанции с независимым присоединением нагрузки отопления и двухступенчатой последовательной схемой нагрузки горячего водоснабжения.

Измерение температуры наружного воздуха производится инерционным термометром сопротивления 5, показания которого преобразуются в унифицированный сигнал с помощью измерительного усилителя 6. Измерение расхода сетевой воды производится датчиком расходомера 3. Оба сигнала вводятся в измерительный блок релейного регулирующего прибора 8, из которого выходные команды через блок ручного управления 9 воздействуют на исполнительный механизм, перемещающий регулирующий клапан 11. Вся эта аппаратура выпускается промышленностью серийно. Температура воды, поступающей в систему горячего водоснабжения t г, поддерживается на заданном уровне регулятором температуры 1, воздействующим на расход сетевой воды, проходящей через подогреватель верхней ступени горячего водоснабжения.

Регулятор поддерживает постоянный расход сетевой воды через подогреватель отопления независимо от характера суточного графика нагрузки горячего водоснабжения. В зависимости от температуры наружного воздуха система производит автоматическую перенастройку регулирующего клапана 11 [2].

2.2 Выбор функционально – технологической схемы автоматизированного теплового пункта здания

По функциональному назначению тепловой пункт можно разделить на отдельные узлы (рисунок 2.4), связанные между собой трубопроводами и имеющие обособленные или, в отдельных случаях, общие средства автоматического управления:

— I — узел ввода тепловой сети;

— II — узел учета теплопотребления;

— III — узел согласования давлений (в тепловой сети и системах теплопотребления);

— IV — узел присоединения систем вентиляции;

— V — узел присоединения системы ГВС;

— VI — узел присоединения систем отопления.

Технологическая схема теплового пункта разработанная инженерами фирмы “Danfoss” приведена на рисунке 2.4.

Настоящая схема теплового пункта обеспечивает потребителей тепловой энергией и снабжает горячей водой. Выбор технологического оборудования и средств автоматизации по данной схеме производится, из каталога оборудовании фирмы “Danfoss”.

Узлы ввода тепловой сети, учета теплопотребления и согласования давлений являются обязательной принадлежностью отопительного теплового пункта.

Узел ввода оснащается: стальной запорной приварной или фланцевой арматурой (шаровыми кранами типа JiP диаметром 40 мм); сетчатыми фильтрами (муфтовыми — Ду = 40 мм типа Y222P при Тмакс = 110 °C).

При закрытой системе теплоснабжения «рабочий» фильтр предусматривается только на подающем трубопроводе (рисунок 2.5 а), а при открытой — также на «летней» перемычке обратного трубопровода (рисунок 2.5 б). Применение сетчатых фильтров не исключает установки до них (по ходу движения теплоносителя) абонентского грязевика для защиты сетки фильтра от повреждений крупными твердыми включениями. Для заполнения систем теплопотребления, присоединенных к закрытой тепловой сети по зависимой схеме, допускается узел ввода выполнять, как и при открытой схеме теплоснабжения (рисунок 2.5 б), с установкой на перемычке диаметром 20–32 мм фильтра, но без грязевика.

Узел учета теплопотребления (II) (далее — «узел учета») входит в состав теплового пункта. Проект узла учета должен выполняться в соответствии с требованиями «Правил учета тепловой энергии и теплоносителя».

В качестве прибора учета рекомендуется применять тепловычислитель типа «СПТ 943.1», который предназначен для вычисления потребляемой тепловой энергии в двух отдельных контурах отопления закрытых и открытых систем теплоснабжения.

Подробное описание теплосчетчика будет выполнено в подразделе «Технические требования и выбор аппаратуры учета теплопотребления зданием» настоящего дипломного проекта.

Узел согласования давлений (III) предназначен для обеспечения работы всех элементов теплового пункта, систем теплопотребления, а также тепловых сетей в стабильном и безаварийном гидравлическом режиме.

Оборудование узла согласования давлений позволяет:

— поддерживать постоянные перепады давлений теплоносителя на исполнительных механизмах регулирующих устройств систем теплопотребления;

— обеспечивать давление теплоносителя в трубопроводах в пределах, допустимых для элементов систем и самого теплового пункта;

— гарантировать заполнение систем теплоносителем и защищать их от опорожнения;

— обеспечивать невскипание перегретого теплоносителя в верхних точках систем теплопотребления;

— при необходимости ограничивать предельный расход теплоносителя;

— осуществлять автоматическую гидравлическую балансировку тепловых сетей.

Поскольку системы вентиляции в настоящем дипломном проекте не рассматриваются, узел присоединения систем вентиляции также не будет рассмотрен.

Узел присоединения системы ГВС (V)

Способ приготовления горячей воды для хозяйственно-питьевых нужд определяется принятой в регионе схемой централизованного теплоснабжения.

При закрытой системе теплоснабжения нагрев водопроводной воды для ГВС производится, как правило, в скоростных водоподогревателях. В качестве водоподогревателей в современных системах горячего водоснбжения рекомендуется использовать пластинчатые водоподогреватели, которые производит фирма «Danfoss». Для небольших зданий, а также в целях обеспечения гарантированного запаса горячей воды (по требованию заказчика) допускается применение емкостных водоподогревателей.

Скоростные водоподогреватели могут присоединяться к системе теплоснабжения по одноступенчатой параллельной или двухступенчатой смешанной схеме. При двухступенчатой схеме в холодный период года водопроводная вода сначала подогревается обратным теплоносителем после системы отопления в первой ступени, а затем доводится до требуемой температуры во второй ступени первичным теплоносителем из тепловой сети. В теплый период года водопроводная вода нагревается только за счет сетевого теплоносителя, который в это время проходит последовательно через обе ступени водоподогревателя.

Узел присоединения системы отопления (VI)

Контур отопления на принципиальной схеме приведенной на рисунке 2.4 присоединен к внешней тепловой сети по зависимой схеме.

Зависимая схема присоединения системы отопления — самая распространенная в настоящее время. По требованиям нормативных документов она является приоритетной. Эта схема присоединения применяется, прежде всего, при одинаковом графике регулирования температуры теплоносителя в тепловой сети и в системе отопления. Основным критерием ее использования в других случаях является предписание теплоснабжающей организации.

Зависимая схема не требует использования дорогого тепломеханического оборудования. Главным ее элементом является насос, который необходим при автоматизации узла, а также при применении радиаторных терморегуляторов в системе отопления. Гидроэлеватор в качестве побудителя циркуляции не рассматривается как устройство, создающее недостаточные напоры и не поддающееся автоматизации.

Насос рекомендуется устанавливать в контуре системы отопления на подающем или обратном трубопроводе. Он подбирается на расчетный расход теплоносителя в системе отопления и при напоре, соответствующем суммарным потерям давления в ней с запасом в 10 %.

Автоматизация зависимо присоединенной к тепловой сети системы отопления осуществляется с помощью электронных регуляторов температуры (погодных компенсаторов).

2.2.1 Расчет тепловых нагрузок здания для выбора технологического оборудования отопительного теплового пункта

В настоящем дипломном проекте в качестве отапливаемого здания рассматривается пятиэтажное жилое здание с габаритными размерами 10х60х15 м. Поскольку отапливаемое здание является жилым, помимо нагрузки отопления в нем имеется нагрузка горячего водоснабжения. Количество жильцов равно 350 человек. Для выбора технологического оборудования отопительного теплового пункта необходимо вычислить расчетные расходы теплоты на отопление, а также среднечасовой расчетный и максимально часовой расходы теплоты на горячее водоснабжение, суммарную тепловую мощность систем отопления и ГВС.

По СНиП 2.04.07-86 наименьшей температурой воды в подающем трубопроводе для закрытых систем теплоснабжения, необходимым для подогрева воды, поступающей в системы горячего теплоснабжения потребителей должно быть не менее 70 °С, в нашем случае температура равна 95 °С.

Тепловые нагрузки принимают по проектным данным, если в результате обследования установлено соответствие проектам систем отопления и горячего водоснабжения. При отсутствии проектов или их несоответствии фактическим данным тепловые нагрузки для жилых зданий – по удельным характеристикам [5].

Расчетные расходы теплоты (Гкал/ч ) на отопление жилых зданий определяют по укрупненным показателям:

, Гкал/ч, (2.4)

где q – удельная отопительная характеристика здания при tн.р = минус 30 0С ,

кал/(м3 *ч*0С), q = 0,40 ккал/(м3 *ч*0С) ;

a — поправочный коэффициент, учитывающий климатические условия и применяемый в случаях, когда расчетная температура наружного воздуха отличается от 30 0С, a = 0,95;

V – объем здания по наружному обмеру, м3, V = 10*60*15 = 9000м3 ;

t в – расчетная температура внутри здания,0С, tв = 20 0С ;

t н.р – расчетная температура наружного воздуха, 0С, tн.р = минус 33 0С ;

Q от = 0,95×0,40×9000×(20-(-33)) ×10-6 =0,18126 Гкал/ч = 210.03 кВт .

Расход воды на отопление рассчитывается по формуле:

, (2.5)

где -расход на отопление, ;

-тепловая нагрузка на отопление, Гкал/ч ;

-температура в падающем и обратном трубопроводах, 0С

(95 – 70 0С соответственно).

.

Расходы теплоты системы горячего водоснабжения

Расход горячей воды среднечасовой за сутки наибольшего потребления определяется по формуле:

, (2.6)

где N — число потребителей равно 350 человек;

A — норма расхода горячей воды на одного потребителя, 120л ;

G ср г – среднечасовой расход воды на горячее водоснабжение, м3 /ч;

10-3 – коэффициент перевода расхода воды из л/ч в м3 /ч.

Максимально часовой расход горячей воды:

, (2.7)

где G ср г – среднечасовой расход воды на горячее водоснабжение, м3 /ч;

G макс г – максимально часовой расход воды на горячее водоснабжение, м3 /ч;

к — коэффициент часовой неравномерности (при N=350, к=3,55).

Среднечасовой расход горячей воды:

, (2.8)

где -температура холодной воды, 5 0С ;

-температура горячей воды для закрытых, 55 0С .

Среднечасовой расчетный и максимально часовой расходы теплоты на горячее водоснабжение (Гкал/ч ) определяют по формулам:

, (2.9)

Q г cp = 1.75 х 50 х 0.001 = 0.0875 Гкал/ч = 101,5 кВт,

, (2.10)

Q г макс = 6,2125 * 50 * 0,001 = 0,310625 Гкал/ч = 360,325 кВт,

где 55 – принятая температура горячей воды;

-температура холодной воды, 5 0С ;

G ср г – среднечасовой расход воды на горячее водоснабжение, м3 /ч;

G г макс — максимально часовой расход горячей воды, м3 /ч.

Суммарный расход теплоты на системы отопление и горячего водоснабжения жилого здания можем рассчитать по формуле:

, (2.11)

где Q å — суммарный расход теплоты на отопление и ГВС, Гкал/ч;

Q от ср — расход теплоты на отопление, Гкал/ч ;

Q г макс — расход теплоты на горячее водоснабжение, Гкал/ч .

2.2.2 Выбор технологического оборудования автоматизированного теплового пункта

2.2.2.1 Выбор регулятора перепада давления для систем отопления и горячего водоснабжения

Автоматические регуляторы перепада давления – устройства, стабилизирующие располагаемое давление регулируемого участка на заданном уровне. Регуляторы перепада давления имеют многообразное конструктивное исполнение, позволяющее применять их для любых проектных решений по стабилизации давления теплоносителя. Они могут быть с внутренней или наружной резьбой, с фланцами, с приварными патрубками. Каковы бы ни были конструктивные отличия регуляторов перепада давления все они основаны на одном принципе работы – начальном уравновешивании давления пружины настройки 10 и давления теплоносителя, передаваемого через гибкую диафрагму (мембрану) 7 (рисунок 2.6).

Диафрагма – измерительный элемент. Она воспринимает импульсы давления с обеих сторон и сопоставляет их разницу с заданной величиной, устанавливаемой посредством соответствующего сжатия пружины рукояткой настройки 9. Каждому числу оборотов рукоятки настройки соответствует автоматически поддерживаемый перепад давления. При наличии рассогласования образующаяся активация диафрагмы передается на шток 5 и перемещает затвор клапана 2 относительно регулирующего отверстия. Импульс давления попадает в подмембранное и надмембранное пространство, образуемое крышками 6 и 8, через перепускное отверстие 12 и штуцер 11.

Выбор регулятора осуществляют по его максимальной пропускной способности. Следует стремиться к тому, чтобы требуемая пропускная способность регулятора была ниже максимальной пропускной способности, но не более чем на 70 %. Требуемый автоматически поддерживаемый перепад давления, либо автоматически поддерживаемое давление регулятором должно находиться примерно в середине регулируемого им диапазона. Установку регулятора на требуемый перепад давления, либо на давление осуществляют соответствующим поворотом гайки настройки.

Исходной величиной для выбора перепада давлений на регулирующих клапанах теплового пункта является перепад давлений в трубопроводах тепловой сети на вводе в здание (на узле ввода теплового пункта) ΔРс. В соответствии с требованиями нормативных документов этот перепад должен быть не менее 1,5 бар. Обычно перепад давлений на вводе в здание принимается по официальным данным теплоснабжающей организации с запасом 10 % (0,9ΔРс) [8].

Регулятор перепада давления для систем отопления и горячего водоснабжения выбирается программой «Danfoss SAC Selector» версии 1.1 (http://ru.heating.danfoss.com). В память программы вводятся исходные данные, приведенные в таблице 2.1.

Таблица 2.1 – Исходные данные для выбора регулятора перепада давления для контуров отопления и горячего водоснабжения

Технические параметры	Значения
Область применения	Вода/ Гликолевые растворы
Основная функция	Давление/ Перепад давлений
Функция регулятора	Регулятор перепада давлений
Среда	Вода
Температура подаваемого теплоносителя, °C	95
Температура возвращаемого теплоносителя, °C	70
Тепловая мощность нагрузки, кВт	571
Вычисления риска кавитации	Нет
dP на клапане, бар	0,4
Величина расхода, м3 /ч	19,64
величина kv, м3 /ч	31,05
Давление/ перепад давления, бар	0,9

Машинные результаты программы приведены в таблицах 2.2 и 2.3.

Таблица 2.2 – Технические характеристики клапана регулятора перепада давления для контуров отопления и ГВС

Параметры клапана	Значения
Тип	VFG2
dP клапана, бар	0.38
Условный проход, мм	50
Максимальная пропускная способность, м3 /ч	32
Рабочее давление, бар	16
Параметры клапана	Значения
Место установки	Любое место
Среда	Циркуляционная вода
Альтернативная среда 1	30% гликолевый раствор
Тмин ,о С	2
Тмакс ,о С	200
Количество ходов	два
Позиция шпинделя	Нормально открытый
Тип присоединения	Фланцевый
Материал клапана	GG-25
Макс. устанавливаемый перепад давлений, бар	16
Ход штока, мм	12
Характеристика регулирования	Линейная
Фактор кавитации	0,5
Протечка (макс)	Макс. 0,05 % kvs
Разгруженный по давлению	Да
Внешний вид

Таблица 2.3 – Информация о приводе регулятора перепада давления

Технические параметры привода	Значения
Тип	AFPA
Место установка	На байпасе
Среда	Циркуляционная вода
Альтернативная среда	30% гликолевый раствор
Тмин ,о С	2
Тмакс ,о С	150
Материал	Сталь, материал № 1,0338, оцинкованная с покрытием
Функция	Разгруженный регулятор перепада давления
Настройка	Изменяемая
Мин. допустимый перепад давления, бар	0,5
Макс. допустимый перепад давления, бар	2,5
Максимальное рабочее давления, бар	16
Технические параметры привода	Значения
Внешний вид

2.2.2.2 Выбор регулирующих клапанов и исполнительных механизмов

Регулирующие клапаны с электроприводами применяются в качестве исполнительных механизмов систем регулирования температуры. Управляющими устройствами для клапанов могут быть специализированные электронные регуляторы температуры серии ECL или регуляторы глобальной системы диспетчеризации.

Клапаны различаются следующими параметрами:

по количеству регулируемых потоков — проходные (двухходовые) (VS2, VM2, VB2, VF2, VFS2, VFG2), трехходовые (VMV, VRG3, VF3, VFG33, HRE3, HFE3) и четырехходовые (HRE4, HFE4);

по принципу действия — поворотные серии HRE и HFE и седельные — все остальные. По сравнению с поворотными седельные клапаны обеспечивают более качественное регулирование и меньшую протечку в закрытом состоянии, а также способны работать при высоких параметрах регулируемой среды и перепадах давлений.

Седельные клапаны бывают нажимного действия (нормально открытые, например, типа VMV, VM2, VFG2 или VB2) и возвратно-поступательного (например, типа VF2, VF3,VRG3).

Электропривод – исполнительный механизм, воспринимающий командный сигнал от электронного регулятора и преобразующий его в воздействие на регулирующий клапан. Он представляет собой электромотор, вращение которого через передаточный механизм преобразуется в поступательное движение, передаваемое на шток регулирующего клапана. Между количеством оборотов двигателя и ходом штока клапана создана четкая взаимосвязь, позволяющая устанавливать необходимую пропускную способность регулирующего клапана адекватно изменениям регулируемого объекта.

Объекты регулирования могут иметь различную инерционность, поэтому для них применяют приводы с соответствующей скоростью перемещения штока. По скорости действия различают быстрые и медленные электроприводы: у быстрых – время перемещения штока регулирующего клапана на 1 мм до 3 с; у медленных – свыше 14 с. В соответствии с этим выбирают область применения электроприводов. Например, быстрые – для систем горячего водоснабжения со скоростным теплообменником, а медленные – для инерционных систем, таких как системы отопления и горячего водоснабжения с емкостными бойлерами.

При выборе электропривода следует обращать внимание на развиваемое им усилие, т. е. противодействие давлению теплоносителя, передаваемого через шток клапана на двигатель. Для клапана с неразгруженным по давлению затвором максимально допустимое усилие на привод указано в техническом описании к клапану и является функцией перепада давления на клапане и условного диаметра клапана. По этим значениям необходимо осуществлять проверку работоспособности клапана. Если перепад давления теплоносителя при закрытом клапане не превышает допустимого усилия на электропривод, значит, эти элементы совместимы. Если нет, то следует перед клапаном снизить давление регулятором перепада давления, либо заменить клапан на разгруженный по давлению. У такого клапана конструктивно минимизировано влияние давления теплоносителя на затвор и, следовательно, на электропривод. Максимально допустимое усилие на его штоке не зависит ни от перепада давления теплоносителя, ни от типоразмера.

По управляющему сигналу электроприводы классифицированы: на AME и AMV. Положение штока клапана с приводом AME зависит от значения управляемого сигнала – силы тока, либо напряжения. Положение штока клапана с приводом AMV зависит от так называемого трехпозиционного сигнала. При этом за счет длительности и полярности управляющего сигнала шток клапана может занимать любое промежуточное положение.

Регулирующие клапаны с исполнительными механизмами для систем отопления и горячего водоснабжения выбираются программой подбора клапанов компании «Danfoss» версии 1.2, который находится на сайте: ru.heating.danfoss.com. Для выбора регулирующего клапана с исполнительным механизмом (электроприводом) для контуров отопления и ГВС необходимо ввести в память программы подбора клапанов исходные данные, приведенные в таблице 2.4. Технические характеристики выбранных регулирующих клапанов и приводов для контуров отопления и горячего водоснабжения приведены соответственно в таблицы 2.5 и 2.6.

Таблица 2.4 – Исходные данные для выбора регулирующих клапанов и исполнительных механизмов для контура отопления и ГВС

Параметры настройки	Значения
для отопление	для ГВС
Область применения	Отопление и холодоснабжение
Ограничение расхода	нет
Среда	Вода
Температура подаваемого теплоносителя, °C	95
Температура возвращаемого теплоносителя, °C	70
Тепловая мощность нагрузки, кВт	210,21	360,65
dP на клапане, бар	0,102
Доля потерь давления на клапане Va	0,5
Параметры настройки	Значения
для отопление	для ГВС
Располагаемый напор dP, бар	0,204
Потеря давления в системе, бар	0,102
Величина расхода, л/с	2,01	3,45
величина kv, м3 /ч	22,86	39,22

Таблица 2.5 – Технические характеристики регулирующих клапанов для систем отопления и горячего водоснабжения

Технические параметры клапана	Значения
Вид тепловой нагрузки	система отопления	система ГВС
Тип	VF 2
dP клапана, бар	0,0852	0.0962245
Доля потерь давления на клапане	0,42	0,48
Условный проход, мм	40	50
Максимальная пропускная способность, м3 /ч	25	40
Макс. рабочее давление, бар	16
Среда	циркуляционная вода
Альтернативная среда 1	50% гликолевый раствор
Тмин, °C	минус 10
Тмакс, °C	130
Количество ходов	двухходовой
Позиция шпинделя	Нет
Тип присоединения	фланцевый
Материал клапана	серый чугун EN-GJL-250 (GG-25)
Ход штока, мм	15
Характеристика регулирования	логарифмическая
Фактор кавитации	0,5
Относительный диапазон регулирования	Min. 100:1
Протечка (макс.)	макс. 0,05 % kvs
Разгруженный по давлению	нет
Примечание	максимальное рабочее давление для воды 16 бар при 120 °C
Технические параметры клапана	Значения
Вид тепловой нагрузки	система отопления	система ГВС
Внешний вид

Таблица 2.6 – Информация о электроприводах к регулирующим клапанам контуров отопления и ГВС

Технические параметры электропривода	Численные значения
Вид тепловой нагрузки	Система отопления	Система ГВС
Тип	AMV 15	AMV 25
Время перемещения штока, с	165
dP макс, кПa	100	900
Функция безопасности	Нет
Напряжение, В	230
Частота, Гц	50
Потребляемая мощность, Вт	2,15
Класс защиты корпуса	54 IP
Управление сигналом	трехпозиционным
Развиваемое усилие, Н	500	1000
Макс. ход штока, мм	15
Время перемещения штока, с/мм	11
Время поворота на 90°, с
Функция безопасности
Ручное управление	Да
С опускной (возвратной) пружиной	Нет
С подъёмной пружиной	Нет
Скорость перемещения штока	нормальный
Тмин окр. среды, °C	0
Тмакс окр. среды, °C	55
Т мин хранения и транспортировки, °C	минус 40

Окончание таблицы 2.6

Технические параметры электропривода	Численные значения
Вид тепловой нагрузки	Система отопления	Система ГВС
Тмакс хранения и транспортировки, °C	70
Примечание	Не допускается установка под клапаном. Макс. температура среды 150°C (200°C с адаптером или при горизонтальной установке).
Внешний вид

2.2.2.3 Выбор теплообменника для системы горячего водоснабжения

Тепловые пункты могут оснащаться водоподогревателями на базе пластинчатых теплообменников фирмы «Danfoss», которые разработаны специально для систем централизованного теплоснабжения. Основой теплообменника являются профилированные тонколистовые пластины из нержавеющей стали различных размеров, которые собираются в пакеты в зависимости от индивидуальных теплотехнических, гидравлических и конструктивных требований к водоподогревателю. В зависимости от технологии изготовления теплообменники могут быть паяными или разборными

Паяные теплообменники бывают одноходовыми и двухходовыми, в которые вода поступает последовательно через две секции подогревателя, выполненного в едином блоке. Эти теплообменники компактны, надежны, легки, но не подлежат ремонту или модернизации. Очистка паяного теплообменника производится методом промывки специальным раствором с использованием установки BOY-C-30.

Разборные теплообменники изготавливаются, как правило, в одноходовом исполнении и позволяют видоизменять подогреватель (наращивать или уменьшать поверхность теплообмена), производить его ремонт (заменять пластины или прокладки), механически чистить пластины в процессе эксплуатации, однако они более громоздкие и дорогие.

Общепринятых рекомендаций по области применения неразборных или разборных пластинчатых теплообменников нет. Общим подходом является применение разборных конструкций при теплоносителе плохого качества. В то же время, неразборные теплообменники предпочтительнее для большинства случаев применения по экономическим показателям. Кроме того, они прочнее разборных теплообменников. К тому же большинство из них имеют меньший вес и размеры.

Теплообменник для системы горячего водоснабжения выбирается программой « Heat Exchanger Calculation Tool» производства фирмы «Danfoss». В программу вводится максимально часовая мощность системы горячего водоснабжения, расход горячей воды и температуры входящей и выходящей из теплообменника сетевой воды. Пользовательский интерфейс программы приведен на рисунке 2.7. Технические параметры выбранного теплообменника приведены в таблице 2.7. Габаритные размеры теплообменника показаны на рисунке 2.8.

Таблица 2.7 – Параметры теплообменника для системы ГВС

Технические параметры теплообменника	Значения
Тип теплообменника	XG 10-1 30
Мощность, КВт.	362,8
первичная сторона	вторичная сторона
Расход, м3 /ч	12,772	5,829
Входная температура,°C	95	5
Выходная температура, °C	70	58,9
Деств. обр. темп.	70
LMTD	49,1
Потери напора, бар	3,42	0,741
Скорость, м/с	6,1	2,8
Скорость, м/с	1,049	0,447
Число/Контур	14	15
Объем воды, л.	0,63	0,68
Технические параметры теплообменника	Значения
первичная сторона	вторичная сторона
Максимально допустимое давление, бар	16
Максим. допустимая температура, 0С	150
Запас поверхности, %	0,00
Поверхность теплообмена, м2	0,60
Вес, кг	22,0

A – 76 мм. B – 158 мм. C – 65 мм. D — 235 мм. E — 188 мм. F – 460 мм. Lmax – 500мм.

T11 на входе греющего контура

T12 на выходе греющего контура

T21 на входе нагреваемого контура

T22 на выходе нагреваемого контура

2.2.2.4 Выбор циркуляционных насосов для контуров отопления и горячего водоснабжения

Насос является основным элементом водяной инженерной системы здания. Его работа полностью взаимосвязана со всем оборудованием системы, в том числе и запорно-регулирующей арматурой. От их совместной работы зависит эффективность функционирования всей системы. Особенно это касается систем с переменным гидравлическим режимом, где регулирование расходом теплоносителя приводит к изменению гидравлических и электрических параметров насоса.

Подбирают насос по расчетному расходу и потерям давления в системе при частично закрытых терморегуляторах

Для системы отопления следует выбрать насос с расчетным расходом теплоносителя более 7,2524 м3 /ч. и напором насоса больше 9 м. Допустимая температура перекачиваемой среды насоса до 1000С.

Параметры циркуляционного насоса Wilo TOP-S 30/10 EM достаточны для применения его в системе отопления. Внешний вид насоса Wilo TOP-S 30/10 EM показан на рисунке 2.9.

Циркуляционный насос с резьбовым соединением Wilo TOP-S 30/10 EM применяется в системах охлаждения, водяного отопления, кондиционирования.

К основным достоинствам можно отнести простой монтаж, надежность в работе, три ступени частоты вращения. Насос состоит из чугунного корпуса, вала из нержавеющей стали и рабочего колеса, изготовленного из композитных материалов. Допустимые перекачиваемые жидкости: вода систем отопления и водогликолевая смесь. Данные циркуляционного насоса Wilo TOP-S 30/10 EM для контура отопления получены из сайта www.pompa.kiev.ua/find_goods.php.

Основные технические характеристики:

напор макс……………………………………………………………11 м.

расход макс……………………………………….……………….11 м3 /ч.

подключение к сети…………………………….………… 1~230 В, 50 Гц

температура перекачиваемой среды……… от минус 10°С до + 130°С

рабочее давление макс……………..…………………….……….10 бар

трубное соединение………….…………………………………… Rp11/4

Для системы горячего водоснабжения насос необходимо выбирать по расчетному расходу потребляемой горячей воды, который является равным 1,75м3 /ч. и по падению давления в системе горячего водоснабжения 0,6 атм. Этим требованиям отвечают технические характеристики насоса Wilo Star-Z 20/7 CircoStar. Внешний вид выбранного насоса показан на рисунке 2.10.

Циркуляционный насос системы горячего водоснабжения Wilo Star-Z 20/7 CircoStar. применяется для системы циркуляции горячей питьевой воды. К основным особенностям можно отнести три ступени частоты вращения, возможность использования в системах отопления до 110 0С. Допустимые перекачиваемые жидкости — питьевая вода и вода для пищевых производств. Насос устойчив к коррозии. Мотор не требует дополнительной защиты [12].

Насос изготовлен из керамического вала и бронзового корпуса, рабочее колесо изготовлено из композитных материалов. Данные циркуляционного насоса Wilo TOP-S 30/10 EM для контура горячего водоснабжения получены из сайта www.pompa.kiev.ua/find_goods.php.

Основные технические характеристики насоса:

напор макс………………….………………..………………………..6 м.

расход макс…………..………………………….……………..5,5 м3 /ч.

подключение к сети…..…………………………….1~230 В, 50 Гц

минимальный подпор во всасывающем патрубке……0,5 м при (+50°С)

температура жидкости в системах ГВС ……… до 65°С (2ч. до +70°С)

рабочее давление макс………………..………………………… 10 бар

подсоединение к трубопроводу…..…………………………… Rp 3/4″

монтажная длинна……………….………………………………150 мм.

вес………………..……………………………………………… 2,3 кг.

2.2.2.5 Выбор шаровых кранов для контуров отопления и ГВС

Для подключения к теплосети систем отопления и горячего водоснабжения применяют специально предназначенную группу шаровых кранов типа JIP, обеспечивающих высокую степень безопасности. Они выполнены полностью из стального сварного корпуса и отвечают всем требованиям, которые предъявляют к современной арматуре. Краны снабжены уникальным уплотнением штока с применением фторопласта, что гарантирует герметичность и повышенную цикличность даже при высоких и изменяющихся температурах теплоносителя. В кране применена самообжимная конструкция шара за счет специальной пружины с двумя кольцами из армированного углеволокном фторопласта. Этим обеспечено герметичное запирание потока теплоносителя и оптимальное требуемое усилие для поворота шара. Краны выполняют под резьбовое, фланцевое, сварное или комбинированное присоединения (с одной стороны фланец или резьба, с другой – патрубок под сварку). Для этого используют специальные свёрла. Главная особенность такого крана, кроме применения термоустойчивых уплотнителей, состоит в недопущении какого либо негативного влияния температуры и давления теплоносителя на шар и уплотнители. Внешний вид и габаритные размеры шарового крана типа Х1666 приведены на рисунке 2.11. Технические характеристики шарового крана приведены в таблице 2.8.

Таблица 2.8 – Технические характеристики шарового крана типа Х1666

Параметры крана	Значения
Условный проход (Ду ), мм.	50
Размер присоединительной резьбы (R), дюймы	2
Условное давление (Ру ), бар	69
Темпераура перемещемой среды, 0С	минус 25 — 230
Условная пропускная способность (Kv ), м3 /ч	128,2

2.2.2.6 Выбор обратного клапана

Клапаны обратные предназначены для предотвращения движения перемещаемой по трубопроводам среды в обратном направлении. В таблице 2.9 приведены основные технические характеристики обратного клапана типа 402.

Таблица 2.9 – Технические характеристики обратного клапана типа 402

Технические параметры обратного клапана	Значения
Условный проход (Ду ), мм.	50
Условное давление (Ру ), бар	16
Темпераура перемещемой среды, 0С	минус 10 – 100
Условная пропускная способность (Kvs ), м3 /ч	99
Минимальное давление открытия клапана, мм.вод.ст.	440/110

Клапаны обратные состоят из:

— корпуса;

— золотника различного исполнения;

— направляющей;

— пружины;

— уплотнений золотника.

Клапаны обратные подразделяются по:

— материалу корпуса — латунь, нержавеющая сталь или чугун (материал указан в заголовке технического описания конкретного клапана);

— типу золотника — конический с направляющим штоком, тарельчатый;

— материалу золотника — чугун (клапан типа 402), полиацетат (клапан типа EURA), латунь (клапан типа 223), нержавеющая сталь или чугун (клапан типа 802), нержавеющая сталь (клапан типа 812);

— параметрам перемещаемой среды;

— способу соединения с трубопроводом — с внутренней резьбой (EURA), фланцевый (402), с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными при соединительнымипатрубками с накидными гайками (223) и зажимаемый между двумя ответными фланцами (802, 812).

Все представленные клапаны обратные и закрываются под действием пружины, могут устанавливаться в любом положении.

Из обратных клапанов типов 402, и 802 и 812 можно удалить пружину. При этом давление открытия клапана значительно уменьшается. Клапаны обратные со снятой пружиной должны устанавливаться только на вертикальном трубопроводе при направлении движения перемещаемой среды «снизу-вверх». На рисунке 2.12 показаны внешний вид и габаритные размеры обратного клапана типа 402.

2.2.2.7 Фильтр сетчатый латунный, муфтовый со спускным краном типа Y222P

Фильтры сетчатые предназначены для установки перед регулирующей арматурой, расходомерами, насосами с «мокрым» ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте проходящей через них воды.

Фильтры состоят из:

— корпуса;

— крышки со сливным отверстием;

— сетчатого цилиндра из нержавеющей стали;

— заглушки сливного отверстия или крана для спуска грязи;

— уплотнительной прокладки.

Фильтры подразделяются:

— по материалу корпуса и крышки — латунь, чугун или нержавеющая сталь;

— по наличию заглушки или спускного крана;

— по способу соединения с трубопроводом — муфтовый или фланцевый.

На рисунке 2.13 показан внешний вид сетчатого фильтра со спускным краном типа Y222P. Размеры приведены на рисунке 2.14.

Основные технические характеристики фильтра:

условный проход (Ду), мм……………………………………………..50

условное давление (Ру ), бар……………………………………………25

температура перемещемой среды, 0С……..……… от 0 о С до 110 о С

условная пропускная способность (Kvs ), м3 /ч……………………46.8

размер ячейки сетки, мм…………………………………………….0,5

масса, кг……………………………………………………………1,29

3. Обоснование и выбор аппаратуры учета, контроля и регулирования

3.1 Технические требования и выбор аппаратуры учета теплопотребления зданием

Здания, присоединяемые к сетям централизованного теплоснабжения, должны быть оборудованы устройствами коммерческого учета потребляемой тепловой энергии, устанавливаемыми на абонентских вводах. Коммерческий учет теплопотребления осуществляют для определения стоимости тепловой энергии, израсходованной абонентом. Эту стоимость рассчитывают по показаниям прибора учета, называемого тепловычислителем.

Тепловычислитель определяет количество потребленной энергии за установленный период времени на основании массового расхода и разности энтальпий теплоносителя в подающем и обратном трубопроводах.

Для тепловых пунктов с расчетной тепловой нагрузкой менее 2,5 МВт (рисунок 3.1) установка расходомера на обратной магистрали строго не обусловлена, поэтому на схеме он выделен пунктирной линией. Однако большинство теплоснабжающих организаций требуют его установки, мотивируя необходимостью учета утечек теплоносителя [8].

Выбор средств аппаратуры учета тепловой энергии следует производить согласно правилам учета тепловой энергии и теплоносителя. Согласно пунктам с 5.1.5 по 5.1.10 настоящего нормативного документа, аппаратура учета должна соответствовать следующим требованиям:

— приборы узла учета должны быть защищены от несанкционированного вмешательства в их работу, нарушающего достоверный учет тепловой энергии, массы и регистрацию параметров теплоносителя;

— теплосчетчики и информационно – измерительные системы должны иметь возможность ввода энтальпии или температуры подпиточной воды на источнике тепла;

— теплосчетчики и информационно – измерительные системы должны автоматически проводить диагностику работоспособности приборов узла учета и, в случае появления неисправности любого прибора, фиксировать время нахождения в неисправности и выдавать сообщение на табло;

— теплосчетчики и информационно – измерительные системы должны иметь возможность архивирования почасовых значений основных параметров теплопотребления на период не менее 10 суток;

— теплосчетчики и информационно – измерительные системы должны иметь выход для подключения приборов регистрации на бумажном носителе.

— теплосчетчики и информационно – измерительные системы должны иметь стандартный выход для передачи информации на диспетчерские пункты энергоснабжающей организации [9].

Тепловычислитель СПТ 943.1 предназначен для измерения и учета тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения. Тепловычислитель рассчитан для работы в составе теплосчетчиков, обслуживающих два теплообменных контура (тепловых ввода), в каждом из которых могут быть установлены три датчика объема, три датчика температуры и два датчика давления. Совместно с тепловычислителем применяются:

— преобразователи объема, имеющие числоимпульсный выходной

сигнал с частотой следования импульсов 0-18 или 0-1000 Гц;

— преобразователи температуры ТСП или ТСМ с R0=100 Ом и

W100={1,3850, 1,3910, 1,4280};

— преобразователи давления с выходным сигналом 4-20 мА.

Электропитание тепловычислителя осуществляется от литиевой батареи или от внешнего источника постоянного тока. Датчики объема, работающие при напряжении питания 3,2-3,6 В, могут получать его непосредственно от тепловычислителя. Тепловычислитель снабжен дискретным выходом для сигнализации о нарушении допустимых диапазонов измеряемых параметров и дискретным входом для фиксации внешнего события. Внешний вид тепловычислителя СПТ943.1 показан на рисунке 3.2. Классификационные параметры моделей тепловычислителей приведены в таблице 3.1, где приняты обозначения: ТВ1, ТВ2 – первый и второй тепловые вводы, V – датчик объема, t – датчик температуры, P – датчик давления.

Таблица 3.1 — Классификационные параметры тепловычислителей

Модель	Количество подключаемых датчиков	Питание датчиков объема	Дискоетный выход	Дискретный вход
ТВ1	ТВ2
V	t	P	V	t	P
СПТ943.1	3	3	2	3	3	2	+	+	+

Эксплуатационные характеристики:

Условия эксплуатации:

температура окружающего воздуха …….……… от минус 10 до 50 0С

относительная влажность ……………..……………. до 95 % при 35 0С

атмосферное давление …………………….…………… от 84 до 106,7 кПа

вибрация – амплитуда …………………….…….0,35 мм, частота 5-35 Гц

Механические параметры:

габаритные размеры ………………….…………………….208х206х87 мм

масса ……………………………………………….………не более 0,95 кг

степень защиты от пыли и воды……………………………………… IP54

Параметры электропитания:

литиевая батарея…………………………………….………………… 3,6 В

внешний источник постоянного тока……….… Uном=12 В, Iпот<15 мА

Показатели надежности:

средняя наработка на отказ…………….………………………. 75000 ч

средний срок службы ……………………………………………… 12 лет

Входные сигналы и диапазоны. Измерительная информация поступает на тепловычислитель от датчиков в виде электрических сигналов, перечень которых составляют: шесть числоимпульсных сигналов, соответствующих объему, каждый из которых может быть низкочастотным с диапазоном изменения 0-18 Гц или высокочастотным с диапазоном 0-1000 Гц. Низкочастотные сигналы формируются дискретным изменением сопротивления (замыкания-размыкания) выходной цепи датчика объема. Сопротивление цепи в состоянии «замкнуто» должно быть менее 1 кОм, в состоянии «разомкнуто» – более 500 кОм. Длительность импульса (состояние «замкнуто») должна составлять не менее 0,5 мс, паузы (состояние «разомкнуто») – не менее 12,5 мс. Высокочастотные сигналы формируются дискретным изменением напряжения выходной цепи датчика. Выходное сопротивление цепи не должно превышать 1 кОм. Низкий уровень сигнала (импульс) должен быть не более 0,5 В, высокий уровень (пауза) – не менее 3 и не более 5 В. Длительности импульса и паузы должны быть не менее 0,5 мс;

— четыре сигнала силы тока 4-20 мА, соответствующих давлению;

— шесть сигналов сопротивления, соответствующих температуре от минус 50 до 175 0С.

Кроме перечисленных, тепловычислитель воспринимает один дискретный сигнал, соответствующий внешнему событию (отключение питания датчиков, срабатывание охранной сигнализации и пр). Этот сигнал формируется внешним устройством в виде дискретного изменения напряжения. Высокий уровень сигнала должен лежать в диапазоне от 5 до 24 В, низкий уровень не должен превышать 1,0 В. Входное сопротивление тепловычислителя по дискретному входу составляет 4,7 кОм.

По результатам контроля входных сигналов, измеряемых и вычисляемых параметров тепловычислитель формирует выходной дискретный сигнал путем замыкания-размыкания выходной цепи. Он информирует о наличии каких-либо нарушений – нештатных ситуаций, выявленных при контроле, при этом факту нарушения соответствует замкнутое состояние цепи, которое поддерживается в течение всего времени, пока имеет место нарушение. Остаточное напряжение выходной цепи в состоянии «замкнуто» не превышает 2 В, ток утечки в состоянии «разомкнуто» – 0,01 мА. Предельно допустимые параметры коммутируемой нагрузки – 24 В, 200 мА постоянного тока.

Основные функциональные возможности:

— обслуживание двух независимых тепловых нагрузок, для каждой из которых может быть выбрана любая из двенадцати схем учета с тремя преобразователями расхода, двумя преобразователями давления и двумя или тремя преобразователями температуры;

— подключаемые датчики:

— шесть термопреобразователей сопротивления 100 П;

— четыре преобразователя давления с выходным сигналом 4-20 мА;

— шесть преобразователей расхода;

— возможность питания расходомеров, подобных SONO-2500СТ, непосредственно от тепловычислителя;

— архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу:

— ведение архивов изменений параметров настроечной базы данных и нештатных ситуаций;

— возможность измерения температуры холодной воды и температуры наружного воздуха;

— расширенная система диагностики — выбор алгоритмов обработки нештатных ситуаций;

— формирование двухпозиционного выходного сигнала по результатам диагностики;

— последовательный (RS232C-совместимый) и оптический (IEC1107) порты для обмена с внешними устройствами;

— работа с телефонными и GSM-модемами;

— считывание данных с помощью накопителя АДС90 и переносного компьютера;

— вывод отчетов на принтер (с помощью адаптера АПС45);

— скорость обмена 19200 бит/с;

— регистрация внешних событий (например пропадания напряжения питания расходомеров) с помощью специально предусмотренного дискретного входа;

— емкое табло — две строки по 20 символов, простой и удобный интерфейс пользователя, наглядные процедуры просмотра архивов.

Диапазоны показаний:

Пределы диапазонов показаний составляют:

— 0-1,6 МПа (0-16 кгс/см2, 0 -16 бар) – давление;

— минус 50 — 175 0С – температура;

— 0-175 0С – разность температур;

— 0-99999 м3 /ч – расход;

— 0-99999999 – объем [м3 ], масса [т], тепловая энергия [Гкал, МВт];

— 0-99999999 ч. – время.

Корпус тепловычислителя выполнен из пластмассы, не поддерживающей горение. Стыковочные швы корпуса снабжены уплотнителями, что обеспечивает высокую степень защиты от проникновения пыли и воды. Внутри корпуса установлена печатная плата, на которой размещены все электронные компоненты, клавиатура, табло и оптический порт. Литиевая батарея расположена в отдельном отсеке и удерживается в корпусе специальной крышкой с помощью винтов. Такое расположение позволяет производить замену батарей непосредственно на месте установки прибора. На рисунке 3.3 показано расположение органов взаимодействия с оператором, соединителей для подключения внешних цепей.

Тепловычислитель крепится на ровной вертикальной плоскости с помощью четырех винтов. Корпус навешивается на два винта, при этом их головки фиксируются в пазах петель, расположенных в верхних углах задней стенки, и прижимается двумя винтами через отверстия в нижних углах. Монтажный отсек закрывается крышкой, в которой установлены кабельные вводы, обеспечивающие механическое крепление кабелей внешних цепей. Подключение цепей выполняется с помощью штекеров, снабженных винтовыми зажимами для соединения с проводниками кабелей. Сами штекеры фиксируются в гнездах, установленных на печатной плате. Конструкция крышки монтажного отсека позволяет не производить полный демонтаж электрических соединений, когда необходимо временно снять тепловычислитель с эксплуатации – достаточно лишь расчленить штекерные соединители.

Помесячный архив данных составляет 24 месяца.

Расходомеры SONO 2500 CT предназначены для измерения объемного расхода воды в системах тепло- и водоснабжения. Общий вид ультразвукового расходомера приведен на рисунке 3.4.

Расходомер SONO 2500 CT представляет собой единый блок, состоящий из корпуса с ультразвуковыми преобразователями, преобразователя сигналов, закрепленного на корпусе, и кабеля для подключения к тепловычислителю.

Для измерения расхода используется ультразвуковой принцип измерения.

Два ультразвуковых датчика, работающие и как передатчики, и как приемники, установлены на входе и на выходе расходомера.

Ультразвуковые сигналы передаются по прямой линии одновременно от двух датчиков.

Один сигнал идет по направлению потока воды, другой — против. Поэтому сигналы от передатчиков не достигают своих соответствующих противоположных приемников одновременно. Чем большее количество воды протекает через расходомер, тем больше временная задержка между двумя сигналами. Встроенный в расходомер преобразователь сигналов преобразует время задержки в импульсный сигнал с частотой, пропорциональной фактическому расходу. Технические характеристики и габаритные размеры приведены в таблице 3.2.

Таблица 3.2 – Технические характеристики расходомера SONO 2500 CT

Параметры расходомера	Значения
Ду, мм.	40
Диапазон измерения, 0С	20-150 (при горизонтальном монтаже) 20-120 (при вертикальном монтаже)
Относительная погрешность измерения	±2% в диапазоне 0,02 Qmax – Q max ±5% в диапазоне 0,01 Qmax – 0.02Q max
Доступное давление, МПа	2,5
Потребляемая мощность, Вт	меньше 1
Напряжение питания, В	3,6±0,1
Макс. расход Qmax, м3 /ч	20
Номин.расход Qmin, м3 /ч	10
Q2%’’, м3 /ч	0,4
Q5%’’, м3 /ч	0,2
Порог чувствительности, л/ч	20
Цена импульса, имп/л	10
Диаметр d, мм.	110
Диаметр D, мм/Резьба G	148
Длина L, мм.	300
Масса, кг.	7,9

Ультразвуковые расходомеры обладают незначительным гидравлическим сопротивлением, не искажают расходные характеристики регулирующих клапанов и не влияют тем самым на управление объектом регулирования.

Комплекты термопреобразователей КТПТР-01 и КТПТР-03 предназначены для измерения температуры и разности температур в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций. Габаритные размеры термопреобразователей КТПТР-01 и КТПТР-03 и их электрическое соединение показаны на рисунке 3.5.

Технические характеристики термопреобразователей КТПТР:

диапазон измеряемых температур, 0С ……………………… от 0 до 180

диапазон разности температур, 0С…………………….…… от 0 до 180

НСХ по ГОСТ 6615-94 ……………100П, 500П, Рt 100, Рt 500, Рt 1000

класс доступа……………………………….…………………………… А

показатель тепловой инерции не более, с………………………… 3 – 15

погрешность измерения температуры:

— для кл.1: δt=±(0.15+0.001Δt)

— для кл.2: δt=±(0.15+0.002Δt)

погрешность измерения разности температуры:

— для кл.1:δt(Δt)=±(0.05+0.001Δt)

— для кл.2: δt(Δt)=±(0.10+0.002Δt)

где Δt – разность температур.

степень защиты от пыли по ГОСТ 14254 …………….……………IP65

виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84

условное давление, МПа………………………….………… от 0,4 до 6,3

температура окружающей среды, 0С ……………….…… минус 50 – 60

По условиям эксплуатации термопребразватели соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69. Защитная арматура изготовлена из стали 12Х18Н10Т. Головка термопреобразователя изготовлена из сополимера марки АБС-2020-32. Рекомендуемый измерительный ток для 100П, Рt 100 – 1,0 мА, 0,2мА для Рt 500, 500П и 0,1 мА для Рt 1000.

Перечисленные выше устройства имеют возможность работы в едином аппаратном комплексе узла учета теплопотребления. Ориентируясь на автоматизированную систему контроля и учета энергоснабжения потребителя (АСКУЭ) на базе тепловычислителя СПТ 943.1 можно создать узел для централизованной системы учета теплопотребления на любом уровне через глобальную сеть INTERNET или региональные компьютерные сети.

Поскольку тепловычислитель СПТ 943.1 имеет порты обмена данными (последовательный RS232C-совместимый и оптический IEC1107 порты), её можно подключить через кабельную сеть к диспетчерскому пункту управления и учета теплопотребления, теплоснабжающей организации. Такая организация системы учета теплоэнергии отбрасывает необходимость ручного сбора информации с каждого узла учета теплопотребления.

Данный комплект аппаратуры узла учета теплопотребления легка в эксплуатации, данные можно распечатать на бумажный носитель или архивировать. Применение аппаратуры узла учета в значительной мере снизит расходы теплоносителя и горячей воды, так как потребитель будет реально заинтересован в экономии личных финансовых затрат на тепловую энергию.

3.2 Выбор контрольно-измерительных приборов для технологических узлов теплового пункта

Показывающий термометр биметаллический для систем отопления и ГВС. По показаниям термометров определяют температуру теплоносителя, поступающей в систему отопления и горячего водоснабжения. Показывающий термометр биметаллический ТБ – 10 предназначен для измерения температуры различных веществ, не взаимодействующих с нержавеющей сталью. Основным измерительным элементом является биметаллическая спиральная пружина. Внешний вид термометра показан на рисунке 3.6.

Технические характеристики биметаллического термометра:

диаметр корпуса, мм…………………..…………………… 63, 100, 160

класс точности………………………………..………………………. 2,5

пределы измерения,о С……………………..……………… от -20 до 400

корпус………………………………………………… сталь нержавеющая

длина штуцера (условная), мм………………………………50, 100, 160

Кран трёхходовой для манометра 11б18бк (КТН-1.6, КТК-15) предназначен для присоединения манометра к магистрали с рабочей средой и сброса давления при снятии манометра.

Технические параметры прибора:

рабочее давление:………………………………… 1,6 МПа (16кгс/см2)

рабочая среда:…………………….…….……………… вода, пар, воздух.

температура рабочей среды ………………………………………200 °С

присоединение:……………………………………… муфтовое, М20х1,5

материал корпуса:………………………………………… латунь ЛЦ40С

масса.……………………………………………………… не более 90 г.

Рабочее положение крана — любое. К трубопроводу кран присоединяется при помощи резьбовых муфт. Положение пробки устанавливается в зависимости от требуемого направления подачи рабочей среды. Корпус крана имеет две подсоединительные муфты и сливное отверстие, а пробка проход Т – образной формы, в связи, с чем поток рабочей среды в зависимости от положения пробки будет направляться в рабочий манометр из магистрали или производиться сброс давления на рабочем манометре при закрытой магистрали. Положение пробки определяется по Т – образной риске на торце пробки. Общий вид крана приведен на рисунке 3.7.

Манометры — измерительные приборы или измерительные установки для измерения давления или разности давлений.

Они содержат чувствительные элементы, которые упруго меняют свою форму под воздействием давления. Как правило, чувствительный элемент изготавливается из медных сплавов, легированных сталей или из специальных материалов. Давление измеряется по отношению к атмосферному давлению. Существует стандартный ряд измеряемых диапазонов, давление указывается стрелкой на циферблате. Технические манометры выпускаются таких конструкций, которые позволяют крепить их на щитах, панелях или непосредственно на импульсных линиях.

Надежный и экономичный манометр с трубчатой пружиной, модель 111.10 предназначен для измерения давления и разряжения неагрессивных, не кристаллизирующихся жидкостей, газа и пара. Диапазон измерения вплоть до 400 бар. Измерительным элементом до 40 бар является медный сплав круговой формы, больше 40 бар медный сплав винтовой формы. Имеется специальный вариант для закрытых отопительных систем.

Основные технические характеристики манометра:

наименование оборудования………….………………… Модель 111.10

диапазон показаний приборов в кгс/см2 ………….…………… от 0 до 4

класс точности……………………………………….…………………2,5

диаметр корпуса мм. ……………………………….…………………160

масса не более кг. ………………………………….…………………0,85

корпус ……………………………………………….………………сталь

Датчик температуры наружного воздуха ESMT, датчик температуры теплоносителя ESMU для систем отпления и ГВС

Датчик температуры – устройство в системе автоматического регулирования и контроля, воспринимающее через чувствительный элемент изменение контролируемой температуры воздуха или теплоносителя и осуществляющее ее функциональное преобразование во входной сигнал для электронного регулятора.

В состав датчика входит платиновый элемент, величина сопротивления которого изменяется пропорционально изменению температуры. Все датчики представляют собой устройства с платиновым элементом Pt 1000 Ом, который имеет линейную зависимость между электрическим сопротивлением и температурой измеряемой среды. При температуре 0 °С его сопротивление составляет 1000 Ом. С увеличением температуры сопротивление также увеличивается, на что соответствующе реагирует регулятор.

Все температурные датчики являются двухпроводными. Конструктивно выполнены под условия и параметры измеряемой среды. Так, ESMT предназначен для измерения температуры наружного воздуха; ESM-10 – внутреннего воздуха; ESMU – жидкости; ESM-11 и ESMC – поверхности, например, трубопровода.

Датчики серии ЕSМ предназначены, главным образом, для использования в системах кондиционирования воздуха и комфортных системах, для которых большое значение имеет конструкция корпуса датчика. Электрическое соединение и график изменения сопротивления датчика от изменения температуры наружной среды приведены на рисунке 3.8. Основные технические характеристики погружного и наружного датчиков приведены в таблице 3.3.

Для регулирования температуры воздуха в помещении в соответствии с заданным потребителем тепловым режимом – постоянным комфортным, пониженным, переменным (понижение в выходные дни, ночное понижение…) – применяют комнатные регуляторы ЕСА (рисунок 3.9).

Они воспринимают температуру воздуха в помещении со встроенного датчика температуры, сопоставляют ее с заданным тепловым режимом и передают сигнал на электронный регулятор в тепловом пункте.

Таблица 3.3 – Технические характеристики датчиков

Наименование	Pt1000 датчик наружной температуры	Pt1000 погружной датчик 100мм., медь
Тмин, 0С	минус 50
Тмакс.0С	50	140
Постоянная времени, с	900	2 (в воде) 7 (в воздухе)
Корпус	IP54
Материал	поликарбонат	Медь, латунь, полиамид
Электрическое соединение	Две винтовые клеммы под крышкой	Две клеммы, кабельный ввод PG9
Установка	настенная	G1/2A и прокладка

В зависимости от модели, таким комнатным регулятором можно корректировать параметры настройки электронного регулятора теплового пункта. Все настройки отображаются на дисплее. Кроме того, на нем может быть отражено текущее время, температура наружного воздуха, наибольшее значение температуры наружного воздуха за ночь и многое другое.

3.3 Цифровой регулятор теплопотребления здания

Для автоматического регулирования теплопотребления здания, в автоматизированном тепловом пункте требуется установка электронного регулятора, который в автоматическом режиме ведет контроль и регулирование параметров теплоносителя.

Для этой цели выбирается электронный регулятор «ECL Comfort» 300 (рисунок 3.10). Электронный регулятор «ECL Comfort» 300 – устройство, которое воспринимает сигналы от всевозможных датчиков (температуры наружного воздуха, внутреннего воздуха, теплоносителя, горячей воды и т. д.), обрабатывает и формирует на их основании сигнал, передаваемый исполнительному механизму. Он имеет тиристорные выходы для управления регулирующими клапанами и релейные выходы для управления насосами либо запорными клапанами. Кроме того, у них могут быть расширены характеристики входов и выходов путем добавления аналоговых и релейных модулей.

«ECL Comfort» 300 — электронный регулятор температуры, который настраивается для работы в различных технологических схемах систем теплоснабжения зданий с помощью управляющих карт. К регулятору возможно подключение до шести температурных датчиков градуировки «Pt 1000», дистанционных панелей контроля и управления, дополнительного релейного и коммуникационных модулей. Корпус регулятора «ECL Comfort 300» разработан для настенного монтажа, для установки в вырезе щита управления или на DIN-рейке. Регулятор «ECL Comfort» 300 имеет встроенный коммуникационный модуль RS232 с разъемом на передней панели.

Регуляторы «ECL Comfort» 300 может быть переключен на различные прикладные задачи с помощью управляющих карт типа C и L. Каждая карта обеспечивает функционирование регулятора применительно к конкретной схеме теплоснабжения. Выбор карты и специфических настроек регулятора определяется требованиями схемы теплоснабжения.

Основные технические характеристики электронного регулятора «ECL»:

напряжение питания………………………………………… 230 В, 50 Гц

количество релейных выходов…………………………………………. 3

количество входов для подключаемых датчиков……………………….6

мин. напряжение питания……………………………….……..…. 207 В

макс. напряжение питания……………………………….……..… 244 В

потребляемая мощность……………………………….….….……… 5 Вт

нагрузка на релейных выходах…………………….… 4 (2) A / 250 В п.т.

нагрузка на тиристорных выходах…………………….….… 0,2 А/ 250 В

Тмин окр. среды………………………………………..…….……… 0 °C

Тмакс окр. среды………………………………………….….…… 50 °C

Т мин хранения и транспортировки……………………..…. минус 40 °C

Тмакс хранения и транспортировки…………………….……….…. 70 °C

резервный источник питания для таймера………..…….………… 12 ч.

точность таймера…………………………….………… +/- 25 мин/год

3-позиционное регулирование привода…………..…………………… 2

тип датчика температуры………………..………….…… Pt 1000 Ом/°C

класс защиты корпуса…………………………………. IP 41 DIN 40050

макс. длина кабеля датчика………………………………..………. 120 м

Управляющая карта «C66» предназначена для обеспечения работы электронного регулятора «ECL Comfort 300» в технологической схеме с закрытой системой теплоснабжения и при зависимом присоединении системы отопления. Регулятор с картой «С66», поддерживает температуру теплоносителя, поступающего в систему отопления в зависимости от температуры наружного воздуха в соответствии с установленным температурным графиком, а также постоянную температуру горячей воды в системе горячего водоснабжения. Регулятор, настроенный на работу с картой «С66» кроме функций регулирования, позволяет:

— осуществлять управление системой отопления с коррекцией по температуре воздуха в помещении (при установке комнатного датчика);

— обеспечивать недопустимое превышение заданного температурным графиком значения температуры теплоносителя, возвращаемого в теплосеть после контура отопления, и постоянного значения после контура ГВС;

— программировать снижение температуры воздуха в помещении и горячей воды в системе ГВС по часам суток и дням недели;

— производить форсированный натоп помещений после периода снижения температуры внутреннего воздуха;

— автоматически отключать систему отопления на летний период при переходе температуры наружного воздуха определенной границы;

— периодически включать электроприводы насоса и регулирующего клапана во время летнего отключения систем отопления;

— защищать систему отопления от замораживания.

С помощью карты «С66» возможна настройка ряда параметров регулирования и выполнение самонастройки регулирования системы ГВС. В качестве температурных датчиков в схемах регулирования используются термометры сопротивления типа Pt 1000. Регуляторы могут объединяться через шину «BUS» в единую систему с одним датчиком наружного воздуха. При этом регулятор, к которому подключен датчик, является ведущим. С помощью шины «BUS» также возможно подключение к регулятору комнатной панели контроля и настройки температуры внутреннего воздуха типа «ЕСА 60» или выносного блока дистанционного управления «ЕСА 61».

Принцип регулирования.

Пропорционально-интегральное регулирование температуры теплоносителя, поступающего в систему отопления, в зависимости от температуры наружного воздуха с коррекцией по температуре внутреннего воздуха с отслеживанием по температурному графику температуры теплоносителя, возвращаемого на источник теплоты.

Пропорционально-интегральное регулирование температуры горячей воды с отслеживанием температуры теплоносителя, возвращаемого на источник теплоты. Температура теплоносителя и горячей воды поддерживается с помощью клапанов с электроприводами через тиристорные выходы. Циркуляционные насосы систем отопления и горячего водоснабжения управляются с помощью реле. Электрические цепи соединения электронного регулятора с технологическими оборудованиями показаны на рисунке 3.11. Пояснения к клеммам электронного регулятора приведены в таблицах 3.4. и 3.5.

Применение вышеуказанного электронного регулятора предоставляет ощутимые эффекты, такие как повышение комфортных условий отапливаемого помещения, увеличение и снижение подачи теплоносителя в систему отопления в соответствии с температурой наружного воздуха. А также снижает расход тепловой энергии, потребляемый зданием. Установка электронного регулятора «ECL Comfort» 300 также существенно облегчает работу рабочего персонала теплового пункта.

Питание электронных регуляторов осуществляют от сети переменного тока 220 В или 24 В. Они имеют встроенные аккумулятор для поддержки работы часов при отсутствии основного питания.

Электронным регулятором реализуют эффективное управление инженерными системами здания с максимальным энергосбережением.

Таблица 3.4 – Описания клемм регулятора «ECL Comfort 300» с картой «C66»

Клемма	Описание	Макс. нагрузка
1 L	Напряжения питания 230В (фаза)	—
2 N	Напряжения питания 230 В (нейтраль)	—
3 М1	Электропривод контура отопления (открытие)	0,2 А, 230 В
4 М1	Электропривод контура отопления	0,2 А, 230 В
5	Фаза 230В для М1	—
6 М2	Электропривод контура ГВС (открытие)	0,2 А, 230 В
7 М2	Электропривод контура ГВС (закрытие)	0,2 А, 230 В
8	Фаза 230 В для М2	—
9 Р1	Циркуляционный насос контура отопления	4(2) А, 230 В
10	Фаза 230 В для реле насоса R1	—
12 Р3	Циркуляционный насос контура ГВС	4(2) А, 230 В
13	Фаза 230В для реле насоса R3	—

Таблица 3.5 – Описания клемм для соединения термосопротивлении

Клемма	Описание	Тип датчика
15 и 16	Шина системного устройства	—
17 и 16	Датчик температуры наружного воздуха S1	ESMT
18 и 16	Датчик температуры воздуха в помещении S2	ESM-10
19 и 16	Датчик температуры теплоносителя в подающем трубопроводе S3 контура 1	ESM-11, ESMB, ESMC, ESMU
20 и 16	Датчик температуры теплоносителя S4 возвращаемого в тепловую сеть после двух контуров	ESM-11, ESMC, ESMU
21 и 16	Датчик температуры теплоносителя в подающем трубопроводе S5 контура II	ESM-11, ESMC, ESMU
22 и 16	Датчик температуры воздуха в помещении S6 для контура II	ESM-10

Контроллер ECL Comfort 300 имеет встроенный трехпроводный интерфейс RS232, поддерживающий фирменный протокол Danfoss и реализующий операции записи и чтения данных контроллера. Этот интерфейс выведен на лицевую панель прибора в виде шестиконтактной розетки RJ12 и закрыт снимающейся крышкой. Схема кабеля для подключения к этому интерфейсу приводится в вышеназванном каталоге. Кроме этого, контроллер ECL Comfort 300 может укомплектовываться дополнительными модулями связи, которые устанавливаются на разъеме платы контроллера, не выходя за его габариты. Эти модули позволяют расширить коммуникационные возможности контроллеров.

Модуль архивации данных и интерфейса RS232.

Модуль имеет встроенную энергонезависимую память, позволяющую хранить большой объем данных. При конфигурации задаются параметры контроллера и периоды их опроса, подлежащие регистрации. Таким образом, имеется возможность сохранять историю изменения выбранных параметров. Кроме этого, модуль имеет трехпроводный интерфейс RS232 и функцию инициализации внешнего модема. Это обеспечивает удаленный доступ к контроллеру по проводным или сотовым телефонным каналам.

Модуль интерфейса LON типа ЕСА82 обеспечивает подключение контроллера ECL Comfort 300 к двухпроводной сети LON FTT-10A. Через него можно производить операции чтения и записи данных. Данный интерфейс поддерживает шинную архитектуру сегмента сети с длиной шины до 2700 м и сеть произвольной конфигурации с общей длиной шины до 500 м. Одновременно на один сегмент сети через ответвления можно подключить большое количество приборов различного назначения от разных производителей. Конфигурирование и поддержка сети требует дорогостоящих и сложных в применении программных и аппаратных компонентов, в связи с чем создание такой сети на объекте должно инициироваться квалифицированным системным интегратором.

Модуль интерфейса RS485 с протоколом Modbus RTU. Модуль дает возможность подключать контроллер ECL Comfort 300 к двухпроводной шине для обмена данными по протоколу Modbus-RTU. Число контроллеров в одном сегменте доходит до 32. Сеть может иметь только линейную конфигурацию с номинальной длиной сегмента до 1,2 км. Назначение сетевого адреса контроллера производится с помощью специального программного инструмента. Номинальные скорости обмена — 19,2 и 38,4 кбит/с. Для чтения и записи данных используются стандартные команды Modbus 3, 4 и 6. На рисунке 3.12 изображена система SCADA, подключенная к ОРС-серверу Mod-bus или стандартный канал Mod-bus SCADA-системы

4. Охрана труда

В настоящее время действует трудовой кодекс Республики Казахстан от 15 мая 2007 года. Согласно статье 321 настоящего трудового кодекса Республики Казахстан требования безопасности рабочих мест состоят из следующих пунктов.

1 Здания (сооружения), в которых размещаются рабочие места, по своему строению должны соответствовать их функциональному назначению и требованиям безопасности и охраны труда.

2 Рабочее оборудование должно соответствовать нормам безопасности, установленным для данного вида оборудования, иметь соответствующие знаки предупреждения и обеспечиваться ограждениями или защитными устройствами для обеспечения безопасности работников на рабочих местах.

3 Аварийные пути и выходы работников из помещения должны оставаться свободными и выводить на открытый воздух либо в безопасную зону.

4 Опасные зоны должны быть четко обозначены. Если рабочие места находятся в опасных зонах, в которых ввиду характера работы существует риск для работника или падающих предметов, то такие места должны оснащаться по возможности устройствами, преграждающими доступ в эти зоны посторонним. По территории организации пешеходы и технологические транспортные средства должны перемещаться в безопасных условиях.

5 Работники должны иметь средства индивидуальной защиты для проведения работы в опасных производственных объектах (участках), в том числе на высоте, подземных условиях, открытых камерах, на шельфах морей и внутренних водоемах.

6 В течение рабочего времени температура, естественное и искусственное освещение, а также вентиляция в помещении, где располагаются рабочие места, должны соответствовать безопасным условиям труда.

7 Работники допускаются на работу с вредными условиями труда (запыленность, загазованность и другие факторы) после обеспечения работодателем безопасных условий труда.

4.1 Анализ вредных и опасных факторов на рабочем месте

Тепловой пункт находится в подвале пятиэтажного жилого дома возведенного в 1965 году. На рисунке 4.1 представлен план помещения теплового пункта.

Габаритные размеры помещения: ширина – 4 м, длина – 7 м, высота – 2,5 м. Площадь – 28 м2. Объем – 70 м3 .

В помещении стены светло-серого цвета, покрашены водоэмульсионной краской, пол покрыт бетоном.

В помещении теплового пункта имеется основное оборудование – блочный тепловой пункт, который производит постоянный шум. Величина шума достигает до 45дБ (допустимый уровень шума по нормам равен 30 дБ [12]). Источниками шума являются отдельные агрегаты блочного теплового пункта, такие как запорно-регулирующая арматура, трубопроводы, циркуляционные насосы систем отопления и горячего водоснабжения. Шум негативно воздействует на организм человека, снижая самочувствие и производительность труда человека.

К следующему вредному фактору относится недостаточная освещенность рабочего места. Так как помещение теплового пункта находится в цокольном этаже, в нем не имеется естественное освещение. Освещение производится только за счет искусственных источников светового излучения, т.е. двумя лампами накаливания по 100 Вт, которые не дают достаточного количества света. Освещенность помещения достигает 200 лк (по СНиП-23-05-95 для зрительной работы IV разряда освещенность должна быть не менее 300 лк [13]). Недостаточность освещения приводит к снижению зрения, к снижению производительности труда, утомлению, боли в голове и головокружениям и в дальнейшим к полной потери зрения.

Тепловой пункт оборудован аппаратурой учета теплоносителя, электронным регулятором теплопотребления и термосопротивлениями установленные на трубопроводах, которые являются источниками электромагнитного излучения. Электромагнитное излучение отрицательно влияет на организм человека, появляется головная боль, головокружения, плохое самочувствие человека и приводит к сердечно – сосудистым заболеваниям, далее приводит к потере трудоспособности.

Циркуляционные насосы, электронные регуляторы, силовые электрические цепи двигателей циркуляционных насосов и редукторных электроприводов соединяющие их с внешней электрической сетью напряжением 220 В и частотой 50 Гц могут быть опасной угрозой для жизни человека, так как есть риск поражения электрическим током. Также изношенные силовые цепи и электропроводка могут привести к коротким замыканиям и быть причиной пожара.

Поскольку пол помещения теплового пункта покрыт бетоном, он может накапливать пыль, что при уборке помещения может распространиться в воздухе. Пыль может содержать в своем составе различные болезнетворные бактерии и дисперсные частицы, что может привести к профессиональным заболеваниям, общим названием пневмокониоз.

К опасному фактору в помещении теплового пункта относится очень высокая температура поверхности трубопроводов и составных частей блочного теплового пункта (теплообменник, трубы, регулирующая арматура) в порядке 95 – 100 °С. При случайном соприкосновении части тела человека с горячей поверхностью, можно получить серьезный ожог, что может привести к потере трудоспособности человека.

4.2 Мероприятия по снижению вредных и опасных факторов на рабочем месте

Мероприятия по снижению вредных и опасных факторов при работе на тепловом пункте включают следующие пункты:

— снижение шума до допустимого уровня;

— организация достаточного освещения рабочего места;

— снижение вредного воздействия электромагнитного излучения на организм человека;

— обеспечение безопасности при работе с электрическими оборудованиями теплового пункта;

— мероприятия по защите от пыли;

— защита от ожога при работе с оборудованием блочного теплового пункта.

Защита от шумов циркуляционных насосов блочного теплового пункта осуществляется с помощью обшивки стен материалами со свойствами шумоизоляции, такими как пористые полимерные материалы, разрешенные к применению органами санитарно-эпидемиологического контроля. Шумы, возникающие в трубопроводе систем отопления и горячего водоснабжения можно снизить применением кожухов со свойством шумоизоляции. Необходимо своевременно смазывать подшипники и валы двигателей циркуляционных насосов, чтобы снизить грубое трение и соответственно снизит шум.

Организация достаточного освещения в тепловом пункте можно достичь за счет замены ламп накаливания на люминесцентные лампы, которые по сравнению с лампами накаливания имеют существенные преимущества:

— по спектральному составу света они близки к дневному, естественному освещению;

— обладают более высоким КПД (в 1.5-2 раза выше, чем КПД ламп накаливания);

— обладают повышенной светоотдачей (в 3-4 раза выше, чем у ламп накаливания);

— более длительный срок службы.

Тепловые пункты должны оборудоваться аварийным освещением [4].

Снижение вредного воздействия электромагнитного излучения на организм человека излучаюшими оборудованием узла учета и электронным регулятором осуществляется за счет экранирования. Защитные экраны (они должны быть заземлены) применяют в виде камер или шкафов, в которые помещают аппаратуру узла учета и электронный регулятор теплопотребления. Защитные экраны выполняются из металлических листов, сетки, ткани с микропроводом и др. В случае высокой интенсивности ЭМИ узла учета и электронного регулятора соответствующие установки следует размещать в отдельных помещениях, имеющих непосредственный выход в коридор или наружу. Необходимо четыре раза по 20 минут в течении рабочего дня выводит рабочих на улицу, что также снизит воздействие ЭМИ на организм человека.

Для обеспечения безопасности при работе с электротехническими оборудованиями теплового пункта необходимо заземлить все узлы блочного теплового пункта, подключенные к внешней электрической сети. Периодически проверять изоляцию проводников всех силовых цепей соединяющие узлы управления насосов и исполнительных механизмов блочного теплового пункта. Для исключения случайного соприкосновения части тела с проводами, необходимо аккуратно собрать всю электропроводку в единую шину и оградить их электроизоляционным материалом. Рекомендуется повесить стенды с содержанием правил работы с ЭТ оборудованиями и правила электробезопасности, в том числе с электронным регулятором и электроприводами. Рекомендуется выдать слесарю по ремонту электрооборудования теплового пункта средства индивидуальной защиты (резиновые перчатки, резиновые сапоги со свойством электроизоляции).

Для защиты рабочего персонала теплового пункта от пыли необходимо покрыть пол керамическим покрытием (кафелем), что облегчить уборку помещения теплового пункта и исключит возможность накапливания пыли. Следует каждый день выполнять влажную уборку помещения теплового пункта, уделяя особое внимание на поверхность пола и рабочим поверхностям оборудовании блочного теплового пункта. Следует своевременно чистить поверхности составляющих установок блочного теплового пункта, скапливающие пыль.

Чтобы снизить риск получения ожога рабочего персонала технологическими оборудованиями блочного теплового пункта с горячей поверхностью, необходимо установить ограждающие столбы и металлические ограждения по всему периметру блочного теплового пункта. Рекомендуется повесить на ограждения таблички с надписью «Осторожно, высокая температура»

4.3 Расчетная часть

Расчет освещенности рабочего места сводится к выбору системы освещения, определению необходимого числа светильников, их типа и размещения. Процесс работы слесаря КИПиА в таких условиях, когда естественное освещение недостаточно. Исходя из этого, следует произвести расчет параметров искусственного освещения.

Искусственное освещение в тепловом пункте выполняется посредством ламп накаливания. Рекомендуется заменить источник освещение на люминесцентные лампы, которые по сравнению с лампами накаливания имеют существенные преимущества:

— по спектральному составу света они близки к дневному, естественному освещению;

— обладают более высоким КПД (в 1.5-2 раза выше, чем КПД ламп накаливания);

— обладают повышенной светоотдачей (в 3-4 раза выше, чем у ламп накаливания);

— более длительный срок службы.

Метод светового потока позволяет обеспечить среднюю освещенность поверхности с учетом всех падающих на нее прямых и отраженных потоков света. В соответствии с этими особенностями метод применяют для расчета общего равномерного освещения горизонтальных поверхностей.

Расчет освещения производится для комнаты площадью 28 м2. Размеры помещения составляют: длина А=7 м, ширина В=4 м, высота h =2,5 м. В помещении работают 3 сотрудников, т.е. на каждого приходится по 9,3 м2, что соответствует санитарным нормам (не менее 6 кв.м).

Источник света в помещении – люминесцентные лампы, высота подвеса светильников h = 2,4 м, расстояние между светильниками L = 1 м. Окраска стен светлая, поэтому ориентировочно можно принять коэффициент отражения стен и потолка соответственно Рс =30%, Рп =50%, Рр =10%. Число светильников N = 4.

Определим световой поток, падающий на поверхность, по формуле:

(4.1)

где ЕН – нормируемая минимальная освещенность, лк (определяется по таблице). Работу оператора, в соответствии с этой таблицей, можно отнести к IV разряду зрительной работы, следовательно, минимальная освещенность будет Е = 300 Лк при газоразрядных лампах;

k з — коэффициент запаса, учитывающий уменьшение светового потока лампы в результате загрязнения светильников в процессе эксплуатации (его значение определяется по таблице коэффициентов запаса для различных помещений и в нашем случае k = 1,3);

S — площадь освещаемого помещения ( в нашем случае s = 28 м2 );

z — отношение средней освещенности к минимальной (обычно принимается равным 1,2-1,5, пусть z = 1,2);

n — коэффициент использования, (выражается отношением светового потока, падающего на расчетную поверхность, к суммарному потоку всех ламп и исчисляется в долях единицы; зависит от характеристик светильника, размеров помещения, окраски стен и потолка, характеризуемых коэффициентами отражения от стен (Рс ) и потолка (Рп )). Значение n определим по таблице коэффициентов использования различных светильников. Для этого вычислим индекс помещения по формуле:

i = AB/[h(A+B)], (4.2)

где А – длина помещения теплового пункта, м;

В – ширина помещения теплового пункта, м;

h – высота помещения теплового пункта, м.

подставив значения, получим i =1,018.

Зная индекс помещения i, Рс, Рр и Рп, по таблице находим n = 0,33. Подставим все значения в формулу для определения светового потока Ф:

Для обеспечения световым потоком помещение теплового пункта равным 9927,3 Лм, необходимо выбрать четыре люминесцентные лампы мощностью 80 Вт. При выборе осветительных приборов используем светильники типа ОД. Выбранные светильники с лампами рекомендуется установить на потолке помещения теплового пункта в два ряда, по два светильника в каждом ряду, поскольку такое освещение гарантирует равномерное и достаточное освещение для зрительной работы IV разряда.

4.4 Пожарная безопасность

Причинами пожара и возгораний в помещении теплового пункта являются:

— неправильное устройство и неисправность или нарушение режима работы аппаратуры узла учета, электронного регулятора теплопотребления;

— неисправность и перегрузка технологического оборудования блочного теплового пункта (двигатели циркуляционных насосов контуров отопления и ГВС, редукторные электроприводы);

— перегрузка электрических сетей, износ изоляции электропроводки и короткое замыкание;

— неправильное заземление электрооборудовании;

— несоблюдение рабочим персоналом правил пожарной безопасности;

— неосторожное обращение с огнем (курение в неположенных местах, небрежное и неосторожное проведение газо- сварочных работ на тепловом пункте).

Горючими элементами могут быть:

— перегородки, двери;

— составляющие части блочного теплового пункта, такие как

ластиковые корпуса редукторных электроприводов, резиновые прокладки между фланцевыми соединениями;

— панель электронного регулятора теплопотребления;

— изоляция электропроводки;

— шумоизоляционные пластиковые, полимерные материалы теплового

пункта;

— скопившийся мусор.

Для ликвидации пожара возникшего в помещении теплового пункта в начальной стадии применяются первичные средства пожаротушения: сухой песок, асбестовые одеяла, кошмы, внутренние пожарные водопроводы, огнетушители ручные и передвижные.

Большое значение для защиты от пожаров является правильный выбор огнетушащего вещества. Поскольку аппаратура узла учета, электронный регулятор теплопотребления и редукторные электроприводы являются дорогостоящими, в случае пожара применение воды и пены в качестве огнегасящего средства должно быть совсем исключено. В этом случае используются порошковые огнетушители типа ОП-2, ОП-10, ОПС-10.

Необходимо оснастить помещение теплового пункта автоматизированной системой оповещения пожара и установить централизованную систему сигнализации, которая при возникновении пожара сигнализируется на пульте диспетчера пожарной службы.

Для этой цели рекомендуется оборудовать помещение датчиками дыма и термодатчиками.

Аудитория имеет площадь 28 м2. Так как аудитория занимает площадь менее 200 м2, то в помещении предусматривается один эвакуационный выход. Проходы в помещении, коридоры и рабочие места не следует загромождать различными предметами.

При возникновении пожара в помещении теплового пункта необходимо производить эвакуацию людей согласно плану, изображенного на рисунке 4.2.

Стрелками показано предполагаемое направление движения людей при экстренной эвакуации.

5. Промышленная экология

В разделе промышленной экологии рассмотрены вопросы негативного влияния оборудования, применяемого для автоматизации систем отопления и горячего водоснабжения. В основе автоматизации системы отопления с зависимым присоединением к тепловым сетям лежит электронный регулятор «ECL Comfort-300», термоэлектрические сопротивления и другие электронно-измерительные приборы, а также в качестве исполнительного механизма в системе регулирования отпуском теплоты применяется редукторные электропривода. Целью настоящего раздела является описания вредного влияния ЭМИ и ЭМП, излучаемые от вышеперечисленных оборудований на организм человека и на окружающую среду, а также определение мер по защите от вредного влияния ЭМИ И ЭМП на здоровье человека и на окружающую среду.

В процессе жизнедеятельности человек постоянно находится в зоне действия электромагнитного (ЭМ) поля Земли. Такое поле, называемое фоном, считается нормальным и не наносит здоровью людей никакого вреда.

Электромагнитное поле (ЭМП) — физическое поле движущихся электрических зарядов, в котором осуществляется взаимодействие между ними. Частные проявления ЭМП — электрическое и магнитное поля. Поскольку изменяющиеся электрическое и магнитное поля порождают в соседних точках пространства соответственно магнитное и электрическое поля, эти оба связанных между собой поля распространяются в виде единого ЭМП [14].

Экспериментальные данные свидетельствуют о высокой биологической активности ЭМП во всех частотных диапазонах. При относительно высоких уровнях облучающего ЭМП современная теория признает тепловой механизм воздействия. При относительно низком уровне ЭМП (к примеру, для радиочастот выше 300 МГц это менее 1 мВт/см2) принято говорить о нетепловом или информационном характере воздействия на организм. Многочисленные исследования в области биологического действия ЭМП позволят определить наиболее чувствительные системы организма человека: нервная, иммунная, эндокринная и половая. Эти системы организма являются критическими. Реакции этих систем должны обязательно учитываться при оценке риска воздействия ЭМП на население.

Люди длительное время подвергающиеся электромагнитному излучению в большей степени подвергаются психологическим стрессам, функциональным нарушениям центральной нервной системы, болезням сердечно-сосудистой системы. По результатам исследований можно сделать выводы и о вероятности гормональных сдвигов и нарушений иммунного статуса человека.

Электронный регулятор при выполнении своих функций излучает на окружающую среду электромагнитное излучение. Продолжительная работа с электронным регулятором влечет за собой появление головных болей, болезненные ощущения в области мышц лица и шеи, ноющие боли в позвоночнике, резь в глазах, слезоточивость, нарушение четкого видения, боли при движении рук. Электронный регулятор и встроенный дисплей является источником:

— электромагнитного поля;

— электростатического поля;

— слабых электромагнитных излучений в низкочастотном и высокочастотном диапазонах (2 Гц – 400 кГц);

— рентгеновского излучения;

— ультрафиолетового излучения;

— инфракрасного излучения;

— излучения видимого диапазона.

В результате исследований о влиянии электронной техники на организм человека были накоплены данные о неблагоприятном действии магнитных и электромагнитных полей на организм человека и окружающую среду. Работами ученых было установлено, что, во-первых, нервная система человека, особенно высшая нервная деятельность, чувствительна к ЭМП, и, во-вторых, что ЭМП обладает так называемым информационным действием при воздействии на человека в интенсивностях ниже пороговой величины теплового эффекта.

Поглощаемая тканями энергия электромагнитного поля превращается в теплоту. Если механизм терморегуляции не способен рассеять избыточное тепло, то возможно повышение температуры тела. Органы и ткани человека, обладающие слабо выраженной терморегуляцией, более чувствительны к облучению (мозг, глаза, почки, кишечник, семенники). Перегревание отдельных органов ведет к их заболеваниям.

Влияние электромагнитных волн заключается не только в их тепловом воздействии. Микропроцессы под действием полей заключаются в поляризации макромолекул тканей и ориентации их параллельно электрическим силовым линиям, что может приводить к изменению их свойств.

Отрицательное воздействие электромагнитных полей вызывает обратимые, а также необратимые изменения в организме: торможение рефлексов, понижение кровяного давления, замедление сокращений сердца, изменение состава крови в сторону увеличения числа лейкоцитов и уменьшения числа эритроцитов, помутнение хрусталика глаза.

Степень безопасности пользователя цифровой техникой регулируется множеством различных международных стандартов, которые год от года становятся все строже и строже [15].

Функциональные нарушения, вызванные биологическим действием электромагнитных полей, способны в организме кумулироваться (накапливаться), но являются обратимыми, если исключить воздействие излучения и улучшить условия труда.

В ходе автоматизации системы отопления использовались различные электротехнические устройства (такие как термоэлектрические сопротивления, электрические насосы, электронные расходомеры, электронные исполнительные механизмы и т.д.), что обусловило интенсивное «электромагнитное загрязнение» среды обитания человека.

Оборудование подключается к электрической сети промышленной частоты 50 Гц и напряжением ~220 В. Как известно, электротехническое оборудование является источниками электромагнитного поля, влияющего на окружающую среду, и может отрицательно воздействовать на здоровье рабочего персонала и других близ расположенных людей. В связи с этим рассмотрим вопросы влияния электромагнитных полей на человека, а также методов защиты от вредного воздействия их на здоровье.

Электромагнитные поля характеризуются длиной волны λ. Источник, генерирующий излучение, т. е. создающий электромагнитные колебания, характеризуется частотой f. По характеру взаимодействия с веществом ЭМВ подразделяют на ионизирующие (рентгеновское и гамма-излучение) и неионизирующее (волны меньших частот). Значения диапазона волн и частот электромагнитного спектра приведены в таблице 5.1.

Таблица 5.1 – Электромагнитный спектр

Электромагнитные волны	Диапазон длин волн, см.	Диапазон частот, Гц
Радиоволны	λ > 10– 2	f < 3 ∙ 1012
Инфракрасное излучение	λ ≈ 5∙10– 2 – 7,4∙10– 5	f ≈ 6∙10 11 – 4∙10 14
Видимый свет	λ ≈ 7,4∙10– 5 – 4∙10– 5	f ≈ 4∙1014 – 7,5∙1014
Ультрафиолетовое излучение	λ ≈ 4∙10– 5 – 10– 7	f ≈ 7,5∙1014 – 3∙1017
Рентгеновское излучение	λ ≈ 2∙10– 5 – 6∙10– 12	f ≈ 1,5∙1015 – 5∙1021
Гамма-излучение	λ < 2∙10– 8	f > 1,5 ∙ 1018

Степень и характер воздействия ЭМИ на организм определяются плотностью потока энергии, частотой излучения, продолжительностью воздействия, режимом облучения (непрерывный, прерывистый, импульсный), размером облучаемой поверхности, индивидуальными особенностями организма, а также наличием сопутствующих факторов (повышенная температура воздуха, наличие рентгеновского излучения и др.). Наиболее биологически активен диапазон СВЧ, менее активен УВЧ и затем диапазон ВЧ. При этом уровень опасности резко возрастает при воздействии ЭМП на организм, ослабленный в результате ранее перенесенной болезни или находящийся в болезненном состоянии.

Характер воздействия ЭМП на человека определяется дозовыми критериями. К ним относится удельная поглощенная мощность (УПМ) – поглощенная единицей массы организма человека часть энергии ЭМП (единицы измерения Вт/кг или мВт/кг).

Эффекты от воздействия электромагнитного излучения могут проявляться в различной форме: от незначительных функциональных сдвигов до нарушений, свидетельствующих о развитии явной патологии. Следствием поглощения биологической тканью энергии ЭМП является тепловой эффект. Как известно, избыточная теплота, выделяющаяся в организме человека, отводится путем увеличения нагрузки на систему терморегуляции тела человека. Однако, начиная с определенного предела, организм не справляется с отводом теплоты от отдельных органов, и температура последних повышается, достигая подчас опасных значений.

При длительном постоянном воздействии ЭМП радиочастотного (РЧ) диапазона на организм человека происходят нарушения сердечно-сосудистой, дыхательной и нервной систем, что проявляется в постоянных головных болях, повышении утомляемости, слабости, нарушении сна, повышенной раздражительности, ухудшении памяти, дрожании и рук, и век, потливости, непостоянстве температуры тела и др. [15].

Воздействие ЭМП на иммунную систему сопровождается нарушением белкового обмена, изменением состава крови, в организме могут появиться антитела, способствующие разрушению собственных тканей.

ЭМП может нанести удар и по эндокринной системе, как следствие активируется процесс свертывания крови, организм теряет устойчивость к действию высоких температур, развивается гипоксия и т.д.

Получены подтверждения относительно вредного влияния ЭМП на репродуктивную (воспроизводительную) функцию человека. При этом установлено, что эмбрион намного чувствительнее организма матери к действию ЭМП. Беременная женщина должна знать о том, что ЭМП даже низкой интенсивности оказывает отрицательное воздействие на ее организм, оно может вызвать преждевременные роды, а также патологию у ребенка. Сказанное относится, прежде всего, к тем женщинам, которые работают на ЭВМ с нарушением норм безопасности.

Защита людей от воздействия ЭМИ осуществляется посредством: правовых, организационных, инженерно-технических и лечебно-профилактических мероприятий. К правовым мероприятиям относятся разработка и принятие правовых и нормативно-технических документов, таких как: системы государственных стандартов (ГОСТов), санитарных правил и норм (СанПиН) и предельно допустимых уровней (ПДУ) ЭМП. ПДУ ЭМП – такие его значения, которые при ежедневном облучении в соответствующем для данного источника режиме не вызывают у человека (независимо от возраста и пола) заболеваний или отклонений в состоянии здоровья.

ГОСТ 12.1.006-84 — Система стандартов безопасности труда устанавливает допустимые уровни ЭМП на рабочих местах персонала, осуществляющего работы с источниками ЭМП, и требования к проведению контроля. Настоящий стандарт распространяется на электромагнитные поля (ЭМП) диапазона частот 60 кГц — 300 ГГц.

Для электромагнитных полей промышленной частоты (50 Гц) предельно допустимый уровень напряженности электрического поля в жилых помещениях составляет 500 В/м.

В диапазоне 30 кГц – 300 МГц вредное воздействие и интенсивность ЭМИ радиочастот (РЧ) оценивается значением напряженности электрической составляющей поля (E, В/м), магнитная составляющая действующими санитарными правилами для населения не нормируется. В диапазоне 300 МГц – 300 ГГц вредное воздействие ЭМИ РЧ оценивается значением плотности потока энергии – S (Вт/м2 ). В таблице 5.2 приведены предельно допустимые уровни электромагнитного излучения радиочастот для населения.

Таблица 5.2 – Предельно допустимые уровни ЭМИ РЧ для населения

Диапазон частот	E, В/м, ≤	H, А/м, ≤	S, Вт/м2
30–300 кГц	25	–	–
300–3000 кГц	15	–	–
3–30 МГц	10	–	–
30–300 МГц	3	–	–
60 кГц – 1,5 МГц	–	5	–
30–50 МГц	–	0,3	–
300 МГц – 300 ГГц	–	–	0,1

Организационные мероприятия включают выбор рациональных режимов работы оборудования, ограничения места и времени нахождения персонала в зоне действия ЭМИ РЧ (защита расстоянием и временем), периодический контроль облучаемости и т. д.

Защита расстоянием (наиболее эффективный метод) используется в случае невозможности ослабить интенсивность облучения сокращением времени пребывания человека в опасной зоне.

Защита временем очень проста, она предусматривает максимально возможное ограничение времени пребывания человека в электромагнитном поле. Рекомендуется выводить служащий персонал несколько раз в рабочий день из рабочего места.

К инженерно-техническим мероприятиям относятся:

— рациональное размещение оборудования;

— использование средств, которые ограничивают поступление электромагнитного излучения на рабочие места (поглотители мощности, экранирование; использование минимальной мощности генератора и т. п.).

В технических средствах защиты используют явления отражения и поглощения энергии излучателя, применяя различные виды экранов и поглотителей мощности. Благодаря высоким коэффициентам поглощения и почти полному отсутствию волнового сопротивления металлы обладают высокой отражательной и поглощающей способностью и поэтому широко применяются для экранирования.

Толщину экрана, обеспечивающую необходимое ослабление, можно рассчитать. Однако расчетная толщина экрана обычно мала, поэтому она выбирается из конструктивных соображений. При мощных источниках излучения, особенно при длинных волнах, толщина экрана может быть принята расчетной.

Толщина экрана в основном определяется частотой и мощностью излучения и мало зависит от применяемого металла. Значения коэффициентов экранирования ЭМП приведены в таблице 5.3.

Таблица 5.3 — Значения коэффициентов экранирования ЭМП

Частота МГц	Коэффициенты экранирования
дБ	раз
0,01 – 0,16	26,9-17,1	22,2-7,1
0,24 – 22,0	16,6-6,4	6,7-2,1
30,0 – 90,0	11,0-13,9	3,9-4,9
110,0 – 210,0	11,0-8,2	3,9-2,5
230,0 – 420,0	9,0-14,0	3,1-25,1
430,0 – 530,0	13,1-8,0	20,4-6,3
540,0 – 640,0	6,0-5,3	4,5-3,4
650,0 – 740,0	7,9-11,0	6,1-12,9
760,0 – 920,0	12,6	18,2-6,1
940,0 – 1000,0	11,7-12,0	14,8-16,5
2450,0	8,0	6,1
10000,0	18,1	64,7
34500,0	18,3	67,8

Защита от СВЧ излучений кроме экранирования самих источников может быть обеспечена поглощающими нагрузками, экранированием рабочих мест и применением индивидуальных средств защиты. Экраны могут быть снабжены поглощающими или интерференционными покрытиями, для улучшения условий поглощения, т.к. в поглощающих покрытиях электромагнитная энергия рассеивается в виде тепловых потерь (материалы для поглощающих покрытий — каучук, пенополистирол, полиуретан и т.п.).

Для защиты глаз используют специальные радиозащитные очки из стекла, отражающего электромагнитные излучения.

Для защиты тела — капюшоны, халаты и комбинезоны, выполненные из металлизированной хлопчатобумажной ткани.

Медико-профилактические и лечебные мероприятия осуществляются в целях предупреждения, ранней диагностики и лечения нарушений в состоянии здоровья работника, связанных с воздействием ЭМИ [15].

Голова, грудь и руки являются главными объектами воздействиями ЭМИ. Методы защиты при работе на электрооборудовании. Помещения, в которых устанавливаются электрооборудование, должны удовлетворять определенным требованиям, в частности:

— необходимая площадь одного рабочего места должна быть не менее 10 м2 ;

— наличие естественного и искусственного видов освещения, которые обеспечивают освещенность не менее 300–500 лк;

— наличие отопления и системы кондиционирования, обеспечивающих соблюдение оптимального микроклимата на рабочем месте: температуры 19–30°С при относительной влажности 55–62%;

— металлические решетки, стеллажи и другие металлические предметы должны быть заземлены;

— полы должны обладать антистатическими свойствами (не накапливать статического электричества);

— регулярная влажная уборка помещения [16].

Необходимо установить систему вентиляции, а при невозможности чаще проветривать помещение.

Следует отметить, что большую роль в снижении низкочастотной электрической составляющей электромагнитного поля электрооборудования играет эффективность заземления (зануления) и экранирование токопроводящих кабелей.

Выполнение вышеперечисленных рекомендации и требовании значительно снижает вредное влияние электромагнитных полей и излучении на здоровье человека и на окружающую среду.

Номинальный срок службы подавляющего большинства оборудования отопительного теплового пункта составляет десять – пятнадцать лет. После истечения срока эксплуатации оборудования подлежит разборке и утилизации. Металлические изделия, такие как электродвигатель насоса, клапана и т.д. отправляются на вторичную переработку для изготовления новых изделий. Кабели и электрические провода разделяются на оболочку и медь для повторного использования. Электронно-лучевые трубки разбираются вручную, вакууммируются, чтобы избежать опасности внутреннего взрыва, и отправляются на перерабатывающие предприятия – фронтальное и конусное стекло можно применять для производства новых электронно-лучевых трубок. От печатных плат отделяют компоненты, содержащие опасные вещества (например, батареи), затем они подвергаются переплавке для извлечения благородных металлов.

Электронный регулятор, датчики температуры и ультразвуковые расходомеры после истечения срока эксплуатации приходят в полную негодность и не подлежат дальнейшему использованию. Они разбираются по отдельным электрическим элементам, а корпус идет на переработку.

С 2003 г. действуют европейские директивы по утилизации отходов производства электрического и электронного оборудования (Waste Electrical and Electronic Equipment – WEEE) и по ограничению применения опасных материалов в производстве электрического и электронного оборудования (Restriction of the use of certain Hazardous Substances – RoHS).

Директива об утилизации отходов электрического и электронного оборудования WEEE возлагает ответственность за переработку и утилизацию отходов бытовой электроники на производителя. Pb, Hg, Cd, Cr 6+, РВВ, РВDE и Cl — элементы, которые должны контролироваться по директиве WEEE cреди других токсичных соединений.

6. Оценка технико-экономической эффективности автоматизации тепловых пунктов зданий

Автоматизируемый тепловой пункт призван усовершенствовать снабжение потребителей тепловой энергией и горячей водой. Этот эффект достигается за счет внедрения цифрового регулятора, который автоматически будет следить за температурой наружного воздуха и температуры жилого помещения и отпускать соответствующее количество теплоты на отопление и поддерживать постоянную температуру горячей воды. Оценка качества автоматизированного теплового пункта на стадии его создания включает определение времени разработки и стоимости его создания, а также материальных затрат и экономической эффективности от внедрения. Автоматизация теплового пункта реализовано на базе электронного регулятора ECL 300, который получает сигналы от датчиков температуры, обрабатывает их, регулирует работу насосов и регулирующих клапанов через исполнительные механизмы. Автоматизированный тепловой пункт (далее АТП) значительно повысит комфорт в отапливаемых помещениях, будет снабжать потребителей качественной горячей питьевой водой.

На разработку проекта автоматизированного теплового пункта потребовалось четыре месяца. Это время понадобилось на проектирование автоматизированного теплового пункта, составление описания к нему. Более подробная информация о времени, потраченном на разработку проекта, представлена в таблице 6.1.

Таблица 6.1 – Обоснование периода разработки

Дата начала	Дата завершения	Действия
01.02.2009	10.02.2009	Разработка технического задания
11.02.2009	01.03.2009	Сбор и анализ информации об объекте автоматизации
02.03.2009	10.03.2009	Оформление документации
11.03.2009	04.04.2009	Выбор средств автоматизации и технологических оборудовании
05.04.2009	10.04.2009	Выбор конкретных оборудовании для теплового пункта
11.04.2009	14.04.2009	Оформление документации
15.04.2009	20.04.2009	Анализ вредных факторов воздействующих на человека при эксплуатации АТП
21.04.2009	23.04.2009	Оформление документации
24.04.2009	30.04.2009	Анализ влияния на экологическое состояние окружающей среды АТП
01.05.2009	06.05.2009	Оформление документации
Дата начала	Дата завершения	Действия
07.05.2009	24.05.2009	Расчет себестоимости автоматизации теплового пункта
22.05.2009	31.05.2009	Оформление документации

6.1 Расчет затрат на разработку автоматизированного теплового пункта

Затраты на автоматизацию теплового пункта (Зсоз ) определяются по следующей формуле:

Зсоз = МЗ + Фот + Зэл + НР, тенге, (6.1)

где МЗ – материальные затраты, тенге;

Фот – фонд оплаты труда, тенге;

Зэл – затраты на электроэнергию, тенге;

НР – накладные расходы, тенге.

В связи с тем, что разработка проекта автоматизации проводится в аудитории КарГТУ, то затраты на аренду производственного помещения не рассчитываются.

Расчет материальных затрат на автоматизацию теплового пункта.

Статьи материальных затрат приведены в таблице 6.2. Они включают в себя затраты на приобретение оборудования теплового пункта, а также приобретение прочих материалов, необходимых для создания нужных условий.

Для автоматизации объекта требуются: электронный регулятор, датчики температуры наружного и внутреннего воздуха, регулятор перепада давления, регулирующие клапаны для систем отопления и ГВС, электроприводы к ним, теплообменник для системы горячего водоснабжения, насосы циркуляционные для систем отопления, горячего водоснабжения. Также необходимы аппаратуры узла учета, такие как ультразвуковой расходомер, тепловычислитель, датчик давления и температуры. Все эти составляющие в схеме были условно выделены в группу «Оборудования теплового пункта». В группу «Обеспечение» вошли материалы, необходимые для обеспечения рабочего процесса: канцелярские товары и дисковый накопитель (флэш-карта Transcend емкостью 1 Гб).

Таблица 6.2 – Материальные затраты

Наименование материалов и комплектующих изделий	Цена, тенге
Оборудования теплового пункта:
— электронный регулятор ECL Comfort 300 (1шт.)	104664
— карта для ECL Comfort 300 (1шт.)	36362
Наименование материалов и комплектующих изделий	Цена, тенге
Оборудования теплового пункта:
— датчики температуры наружного воздуха ESMT (1шт.)	12844
— датчик температуры внутреннего воздуха ESM-10 (1шт.)	12843
— датчик погружной ESMU (4шт.)	17025
— разгруженный регулятор перепада давления AFPA (1шт.)	168272
— клапан VFG2 для регулятора перепада давления (1шт.)	234900
— клапан с электроприводом для системы отопления VF2 (1шт.)	54260
— клапан с электроприводом для системы ГВС VF2 (1шт.)	64500
— Циркуляционный насос для системы отопления (1шт.)	42345
— Циркуляционный насос для системы ГВС (1шт.)	32400
— теплообменник XG 10-1 30 для системы ГВС (1шт.)	49200
— тепловычислитель СПТ 943.1 (1шт.)	156040
— расходомер ультразвуковой SONO 2500 CT (2шт.)	113392
— преобразователь давления для тепловычислителя MBS-3000 (2шт.)	26170
— термометры сопротивления КТПТР-01-1-80 (2шт.)	30256
— термометр показывающий биметаллический ТБ – 10 (12шт.)	1500
— манометр показывающий модель 111.10 (18шт.)	2650
— трехходовой кран для манометра 11б18бк (18 шт.)	1500
— кран шаровой типа X1666 (6шт.)	22820
— клапан обратный типа 402 (3 шт.)	7451
Обеспечение:
— дисковый накопитель	900
— канцелярские товары	1500
Итого	1193794

Все цены на технологические оборудования теплового пункта взяты из прайс-листа фирмы «Данфосс» на 1 апреля 2009 года. Следовательно, материальные затраты (МЗ) составляют 1193794 тенге.

Расчет заработной платы оператора КИПиА и социального налога.

С целью разработки схемы теплового пункта, подборки оборудования руководством теплоснабжающей организации был заключен двусторонний договор, в котором оговорены обязательства сторон. Предприятие, согласно договора, обязуется единовременно выплатить 320000 тенге по факту получения всей необходимой документации, включая схемы, обеспечения и предписания по условиям безопасной эксплуатации и охраны труда, а также экологической безопасности. Так как из обоснования периода следует, что проект разрабатывается четыре месяца, следовательно, заработная плата (ЗП) в месяц составит 80000 тенге.

Сумма социального налога рассчитывается по формуле:

Нс = (Зоб — ПН) х 0,11, тенге, (6.2)

где Нс – сумма социального налога, тенге;

Зоб – заработная плата, тенге;

ПН – пенсионные отчисления, тенге.

Исходя из формулы (6.2) рассчитаем сумму социального налога:

Нс = (320000 – (320000 х 0,1)) х0,11 = 31680 тенге.

Работодатель помимо 320000 тенге должен выплатить 31680 тенге социального налога за произведенную работу.

Расчёт затрат на электроэнергию .

Стоимость электроэнергии, потребляемой за год, определяется по формуле:

Зэлэвм = Рэвм х Тпо х Сэл х А, тенге, (6.3)

где Рэвм – суммарная мощность ПЭВМ, кВт;

Тпо – количество затраченного времени на проектирование теплового пункта, сек;

Сэл – стоимость 1кВт×ч электроэнергии, тенге;

А – коэффициент интенсивного использования мощности машины.

Согласно техническому паспорту ЭВМ Рэвм равна 1,1 кВт, стоимость 1кВт в час электроэнергии по тарифам компании «КарагандыЭнергоСбыт», Сэл для юридических лиц равна 7,87 тенге, интенсивность использования машины А равна 0,87. Мы рассматриваем тарифы для юридических лиц, так как разработка проекта автоматизации производится в условиях КарГТУ.

Таким образом расчётное значение затрат на электроэнергию, потребляемую ПЭВМ составляет:

Зэлэвм = 1,1 х 1000 х 7,87 х 0,87 = 7531,59 тенге.

Для работы за столом или за компьютером необходимо хорошее освещение, поэтому для помещения площадью 16 м2 используем три электрические лампочки мощностью 100 Вт, т.е 0,1 кВт, тогда суммарная мощность лампочек (Рламп ) равна 0,3 кВт, а коэффициент интенсивного использования (А) принимается равным 0,5. Отсюда следует, что расчётное значение затрат на электроэнергию, необходимую для освещения рабочего помещения, рассчитывается по формуле:

Зэлосв = Рламп х Тпо х Сэл х А, тенге, (6.4)

Зэлосв = 0,3 х 800 х 7,87 х 0,5 = 944,4 тенге.

Общая сумма затрат на электроэнергию рассчитывается по формуле:

Зэл = Зэлэвм + Зэлосв, тенге, (6.5)

Зэл = 7531,59 + 944,4 = 8475,99 тенге.

Амортизационные отчисления ПЭВМ. Стоимость комплектующих были взяты из прайс-листа компаний «ALSER» на 12 марта 2009 года и приведены в таблице 6.3.

Таблица 6.3 – Конфигурация ПЭВМ

Наименование комплектующих	Цена, тенге
Принтер лазерный	18000
Материнская плата PQ61m28	14000
Монитор 17″ DAEWOO 793ps	30000
Процессор Intel Celeron 2,26 GHz	6500
Оперативная память DDR 1024 Mb	6300
Жёсткий диск HDD 160 Gb Seagate Barracuda 7200 rpm IDE	13000
Видеокарта AGP 128Mb ATI X300	10500
Дисковод FDD 1,44 Mitsumi/ALPs	700
Корпус ATX 4106 microlab	4300
Итого:	103300

Расчёт амортизации выполнен кумулятивным методом. Формула необходимая для расчёта приведена ниже:

, %, (6.6)

где: НА – норма амортизации, проценты;

ТН – нормативный срок службы, год.

КК – коэффициент кумулятивности и рассчитывается он как сумма нормативных сроков службы.

В таблице 6.4 представлены значения расчёта.

Так как создание проекта заняло четыре месяца: с 01.02.2009 по 31.05.2009, просуммируем амортизационные отчисления ПЭВМ за эти месяцы. Амортизационные отчисления составят 50307 тенге.

Таблица 6.4 – Расчёт амортизации

Наименование месяца	Номер месяца	Число TН	Норма амортизации по месяцам, %	Сумма отчислений, тенге
Январь	1	12	15,38	15887,54
Февраль	2	11	14,10	14565,30
Март	3	10	12,82	13243,06
Апрель	4	9	11,53	11910,49
Май	5	8	10,25	10588,25
Наименование месяца	Номер месяца	Число TН	Норма амортизации по месяцам, %	Сумма отчислений, тенге
Июнь	6	7	8,974	9270,142
Июль	7	6	7,69	7943,77
Август	8	5	6,41	6621,53
Сентябрь	9	4	5,12	5288,96
Октябрь	10	3	3,84	3966,72
Ноябрь	11	2	2,56	2644,48
Декабрь	12	1	1,28	1322,24

Итоговые затраты на автоматизацию теплового пункта.

Так как прочие затраты, помимо указанных выше, отсутствуют, то итоговые затраты равны сумме всех видов затрат на автоматизацию теплового пункта (Зсоз ). Они рассчитываются по формуле (6.1):

Зсоз = 1193794 + 31680 + 320000 + 8475,99 + 50307 = 1604256,99 тенге.

6.2 Обоснование эффективности автоматизации теплового пункта

В результате автоматизации теплового пункта решаются, такие проблемы как недостача необходимого количества тепла в отапливаемых помещениях в особо холодное время года и избыток тепла в помещениях в теплые периоды года. Автоматизированный тепловой пункт обеспечит комфортные условия в отапливаемых помещениях. Электронный регулятор теплопотребления здания эффективно регулирует работу циркуляционного насоса, тем самым, снижая расходы электроэнергии.

Также значительно снижается нагрузка на мастера КИПиА. Его функции и обязанности сводятся к контролю за технологическим процессом, наблюдению за текущими параметрами теплоносителя в системе (в трубопроводах) и принятии своевременных решений в случае возникновения внештатных ситуаций в отопительном тепловом пункте.

В результате установки узла учета теплоносителя на тепловом пункте, потребитель тепловой энергии будет реально заинтересован в экономии теплоносителя и тепловой энергии, что соответственно внесет большой вклад в развитие политики энергосбережения и ресурсосбережения.

Заключение

В настоящем дипломном проекте были анализированы существующие схемы отопительных тепловых пунктов гражданских зданий с нагрузками отопления и горячего водоснабжения. А также была разработана функционально-технологическая схема автоматизированного теплового пункта и выбраны соответствующее технологическое оборудование и средства автоматизации для автоматизации теплового пункта гражданского здания.

Основным элементом автоматизированного теплового пункта является электронный регулятор, так как это устройство следит за параметрами теплоносителя в системах отопления и горячего водоснабжения и на основе этих данных вырабатывает управляющие сигналы (команды) для исполнительных механизмов. Установкой электронного регулятора теплопотребления здания на тепловом пункте, решаются проблемы обеспечения комфортных условий в отапливаемом здании, а также в значительной мере уменьшается расход теплоносителя в системе отопления.

В результате установки узла учета расхода теплоносителя на тепловом пункте, потребитель тепловой энергии будет реально заинтересован в экономии теплоносителя и тепловой энергии, что соответственно внесет большой вклад в развитие политики энергосбережения и ресурсосбережения.

Значительно снижается нагрузка на рабочий персонал отопительного теплового пункта. Их функции и обязанности сводятся к контролю за технологическим процессом, наблюдению за текущими параметрами теплоносителя в системе (в трубопроводах) и принятии своевременных решений в случае возникновения внештатных ситуаций в отопительном тепловом пункте.

Список использованных источников

1. Автоматизированные системы теплоснабжения и отопления/ Чистович С.А., Аверьянов В.К., Темпель Ю.Я. и др. — СПб.: Стройиздат, 1987. – 248 с.

2. Соколов Е.Я. Теплофикация и тепловые сети. – М.: Издательский дом МЭИ, 2006. — 472 с.

3. Уваров А.В. Автоматизация инженерных систем современных зданий и комплексов// Промышленные АСУ и контроллеры. – 2005. — № 9. – с. 15 – 19.

4. СП 41-101-95. Проектирование тепловых пунктов. М.: Изд-во ГУП ЦПП, 2004.

5. Наладка и эксплуатация водяных тепловых сетей/ Манюк В.И., Каплинский Я.И. и др. — М.: Стройиздат, 1988. – 289 с.

6. Применение средств автоматизации «Danfoss» в тепловых пунктах систем централизованного теплоснабжения зданий/ Под ред. Невского В.В., – М.: ООО Данфосс, 2007. – 81 с.

7. Cтандартные автоматизированные блочные тепловые пункты фирмы «Danfoss»/ Под ред. Невского В.В… – М.: ООО Данфосс, 2008. – 50 с.

8 Пырков В.В. Современные тепловые пункты. Автоматика и регулирование. – Киев.: «Такі справи», 2008. – 252 с.

9. Правила учета тепловой энергии и теплоносителя/ Алматы.: Министерство энергетики и угольной промышленности, 1997. – 57 с.

10. СНиП 2.04.07-86. Тепловые сети. – М.: Изд – во стандартов, 1986.

11. СанПиН 2.1.2.1002-00 Санитарно-Эпидемиологические Требования к жилым зданиям и комплексам. – М.: Изд – во стандартов, 2000.

12. СНиП 23-05-95 «Естественное и искусственное освещение». – М.: Изд – во стандартов, 1995

13. Савельев И.В… Курс общей физики, том 2, «Электричество и магнетизм. Волны. Оптика». М.: — Наука, 1978. – 256 с.14. Ромашев Д.К. Реферат «Электромагнитное поле и его влияние на здоровье человека» — СПб.: — СПГТУ, 2001, – 21с.

15. Экология и безопасность жизнедеятельности: учеб. пособие для вузов/ Кривошеин Д.А., Муравей Л.А., Роева Н.Н.и др.; Под ред. Муравья Л.А… – М.: Юнити-Дана, 2002. – 447с.

16. ГОСТ 12.1.006-84 — Система стандартов безопасности труда. – М.: Изд – во стандартов, 1984

17. Янычев С. Инновации на пользу экологии // Экология и мир. – 2007. — № 12. – с. 11 – 12.

Обновлено: 31.03.2023

Пример готовой курсовой работы по предмету: Теплоэнергетика и теплотехника

Содержание

1. Теоретические основы автоматизации систем теплоснабжения 5

1.1. Принципы и назначение автоматизации 5

1.2. Автоматизация тепловых вводов 6

Рисунок 1 — Функциональная схема автоматизации теплового ввода 8

1.3. Автоматизация теплового режима помещений 9

2. Разработка автоматизированной системы теплоснабжения

2.1. Описание технологического процесса 15

2.2. Обоснование, описание и выбор работы интерфейсных микросхем 17

2.3. Опрос датчика 24

3. Разработка структурной и принципиальной схемы автоматизированной системы теплоснабжения коттеджа 26

3.1. Разработка структурной схемы системы управления 26

3.2. Разработка принципиальной схемы системы управления 26

Список использованных источников 34

Выдержка из текста

Под автоматизацией систем теплоснабжения (СТ) понимается применение комплекса автоматических устройств для управления технологическими процессами в СТ. Автоматизация СТ включает корректировку (в частности, стабилизацию) характеристик, управление функциональности агрегатов и оборудования (местное, дистанционное), блокировку и защиту их, измерение и контроль характеристик, учет расхода потребляемых и отпускаемых ресурсов, телемеханизацию управления измерения и контроля. Комплекс средств автоматических регулировок отпуска тепла в СТ предусматривает ступени:

• центральной регулировки в источнике тепла (котельной, теплоэлектроцентрали);

• групповой регулировки в узлах распределения, центральных тепловых пунктах;

• местного общедомовой (на все здание) регулировки или местного по фасадной (позонного) регулировки в индивидуальных тепловых пунктах (ИТП) при на явности по фасадного (позонного) разделения систем отопления строения;

• индивидуальной регулировки у нагревательных приборов в помещениях строения.

Список использованной литературы

2. Батенькина О.В. Проектирование системы автоматизации конструкторско-технологической подготовки производства. — Новосибирск: Изд-во ЦРНС, 2013. — 107 с.

3. Бобух А.А., Ковалёв Д.А. Компьютерно-интегрированная система автоматизации технологических объектов управления централизованным теплоснабжением. — Монография. — Х.: ХНУГХ, 2013. — 226 с.

4. Волошенко А.В., Горбунов Д.Б. Проектирование систем автоматического контроля и регулирования. — Учебное пособие. — 2-е изд. — Томск, ТПУ, 2011. — 108 с.

6. Гусев Н.В., Ляпушкин С.В., Коваленко М.В. Автоматизация технологических комплексов и систем в промышленности. — Учебное пособие. — Томск: ТПУ, 2011. — 198 с.

7. Дроботов А.В., Пройдакова Н.В. Компьютерные технологии в автоматизации. — Волгоград: ВолгГТУ, 2015. — 64 с.

8. Елизаров И.А., Третьяков А.А., Пчелинцев А.Н. и др. Интегрированные системы проектирования и управления: SCADA-системы. — Учебное пособие. — Тамбов: Издательство ФГБОУ ВПО «ТГТУ», 2015. — 160 с.

9. Кузнецов В.А., Асадуллин Ф.Ф. Монтаж электрооборудования и средств автоматизации. — Учебное пособие. — Сыктывкар: СЛИ, 2012. — 68 с.

/ сост. П.Н. Левин. – Липецк: Изд-во ЛГТУ, 2013. – 55 с.

11. Мезенцев А.А. Павлов В.М., Байструков К.И. Техническое и программное обеспечение лабораторного комплекса Организация пультов управления современных АСУ ТП. — Учебное пособие. — Томск, ТПУ, 2011. — 120 с.

12. Полетаев В.А. Компьютерно-интегрированные производственные системы. — Учебное пособие, изд. 2-е, доп. и перераб. – Кемерово: КГТУ, 2011. – 201 с.

13. Попов Н.А. Автоматизация систем теплогазоснабжения и вентиляции. Часть I. — Учебное пособие.– Новосибирск: НГАСУ (Сибстрин), 2012. – 192 с.

16. Семина Н.А. Системы управления технологическими процессами и информационные технологии. — Москва, МГУПП, 2012 — 69 с.

17. Суходоев М.С., Аврамчук B.C., Замятин С.В. Основы автоматизации производственных процессов. — Учебное пособие. — Томск: Изд-во Томского политехнического университета, 2012. — 95 с.

18. Тверской Ю.С. Локальные системы управления.Учеб.-метод. пособие. – Иваново: ИГЭУ им. В.И. Ленина, 2011. – 128 с.

20. Федоров Ю.Н. Порядок создания, модернизации и сопровождения АСУТП. М.: Инфра-Инженерия, 2011. — 576 с.

— автоматическое регулирование температуры воды в местной сети отопления при присоединении через подогревательную установку.

Внедрение автоматического регулирования позволяет сэкономить 10 % топлива, идущего на отопление.

Схема автоматизированного узла по независимой схеме присоединения к тепловой сети смешанной системы горячего водоснабжения приведена на рис. 3.13.

Регулятор температуры прямого действия типа РТ (1-1, 23) получает импульс на регулирование в зависимости от температуры горячей воды, поступающей в сеть горячего водоснабжения, и воздействует на подачу теплоносителя из теплосети в подогреватель. Такое присоединение систем горячего водоснабжения к тепловым сетям называют способом посредством водоводяных подогревателей (независимая схема).

Системы горячего водоснабжения в зависимости от назначения объекта бывают с циркуляцией воды при отсутствии водоразбора или при незначительном водоразборе и с циркуляцией только при её разборе (тупиковая система).

На рис. 3.13 циркуляция воды осуществляется центробежным насосом 3. При отсутствии водоразбора или незначительном водоразборе вода в системе горячего водоснабжения может значительно охладиться. Чтобы этого избежать, предусмотрен центробежный насос 3, который включается автоматически, если температура в системе горячего водоснабжения снизится до 45ºC, начинается принудительная циркуляция воды в системе и её подогрев в подогревателе. Давление воды из водопровода контролируется манометром 16, давление воды после подогревателя – манометром 14, постоянное давление теплоносителя в прямой линии поддерживается регулятором давления прямого действия типа РД (17-1, 2, 3). Вода из обратной линии подмешивается насосом 4; насос 5 резервный. С целью уменьшения влияния переменного напора сети в системе отопления на подающем трубопроводе устанавливают регулятор расхода прямого действия типа РР (2-1, 2, 3).

Защита системы от опорожнения осуществляется регулятором давления прямого действия типа РД (17-1, 2, 3), установленным на обратном трубопроводе.

Рис. 3.13. Схема автоматизации теплового узла смешанной системы горячего водоснабжения

Рис. 3.14. Схема автоматизации теплового узла с двухступенчатой системой присоединения горячего водоснабжения к тепловой сети

Для исследовательских целей на входе теплового узла смешанной системы горячего водоснабжения могут быть установлены приборы, контролирующие и регистрирующие количество теплоносителя из теплосети. Температура теплоносителя контролируется вторичным показывающим прибором типа КПМ (4-1, 2); расход теплоносителя измеряется вторичным прибором типа КСД-3. Таким образом, зная температуру теплоносителя T и расход теплоносителя F, можно контролировать в течение смены, дня, месяца количество теплоносителя , потребляемое данным тепловым узлом.

Схема автоматизации теплового узла по независимой схеме двухступенчатой системы присоединения горячего водоснабжения к тепловым сетям приведена на рис. 3.14.

Давление воды перед сетевыми насосами 4, 5 контролируется манометрами 2, 3, давление после насосов контролируется манометрами 10, 11 с включением соответствующей сигнализации HL4, HL5.

В системе горячего водоснабжения на вводе воды из водопровода установлены хозяйственные насосы 1, 2, 3 для создания достаточного давления, которые включаются автоматически через блок управления и вручную универсальным переключателем. Давление после насосов контролируется манометрами 12, 13, 14 с включением соответствующих сигнальных ламп HL1, HL2, HL3.

Защита системы горячего водоснабжения от опорожнения осуществляется регулятором давления типа РД (9-1, 2).

Наличие сетевых насосов в системе отопления на обратном трубопроводе позволяет уменьшить диаметр трубопровода за счёт увеличения скорости воды в трубах, что даёт существенную экономию металла.

Схема автоматизации теплового узла с элеваторным присоединением к тепловым сетям представлена на рис. 3.15.

Для поддержания постоянного расхода теплоносителя на подающем трубопроводе установлен регулятор расхода прямого действия, например, типа УРРД (1-1, 2, 3). Схема присоединения теплового узла и тепловой сети элеваторная, т.е. смешивается вода горячая, поступающая из тепловой сети, с водой, возвращающейся из местной сети отопления. Давление воды до и после элеватора контролируется манометрами 5 и 6. Температура воды на прямом и обратном трубопроводах контролируется стеклянными термометрами 7,8.

На входе и выходе из теплосети для местного контроля давления установлены технические манометры 2, 3.

Расход теплоносителя из теплосети определяется водомером. Для очистки воды в схеме предусмотрены фильтры-грязевики.

Рис. 3.15. Схема автоматизации теплового узла с элеваторным присоединением к тепловым сетям

Системы отопления присоединяются к тепловым сетям по независимой схеме при необходимости изоляции системы от тепловой сети.

Содержание.Введение 3
Основная часть 4
1.1 Системы отопления 4
1.2 Тепловые пункты 6
1.3 Теплосчетчик 7
1.3.1 Подбор оборудования 8
1.4 РДС-НО регулятор давления и регулятор перепада давления 11
Заключение 16

Большинство жителей России каждый год сталкиваются с проблемами теплоснабжения в связи со своим географическим положением. В настоящее время системы горячего водоснабжения(ГВС) функционируют почти во всех населенных пунктах страны, но все еще являются острыми проблемы регулировки, обслуживания, наладки оборудования, а также его модернизации. Актуальными являются задачи, связанные с модернизацией источников, а также с повышением эффективности транспортировки, распределения и потребления тепловой энергии.
Помимо этого общество находится на стадии, когда активноразвивается практика энергосбережения во всех технических сферах. Это не может не коснуться и систем ГВС. Важно отметить, что правильная организация схемы теплоснабжения учреждения, исправность аппаратуры регулирования и инженерных коммуникаций, сами по себе являются мощным инструментом энергосбережения. В данной работе будут также рассмотрены дополнительные приборы и оборудование для сбережения энергетическихресурсов, а как следствие и денежных затрат отдельных жителей и государства в целом, для создания комфорта и удобства в пользовании системами ГВС.
Цель данной работы получить представление о возможных путях реконструкции и оптимизации систем теплоснабжения.

* Основная часть
Системы отопления
Системы отопления присоединяются к водяным тепловым сетям по одной из следующих принципиальных схем:
а)по зависимой схеме – с элеватором (рис. 1); с насосным подмешиванием, и непосредственно без подмешивания обратной воды;
б) по независимой схеме – через водяные подогреватели.
Системы отопления жилых и общественных зданий, школ и детских учреждений, а также помещения промышленных предприятий можно присоединять к тепловым сетям по зависимой схеме, если избыточное давление в обратном трубопроводесети при нормальном или аварийном режимах не превышает 0,6 МПа.
Системы отопления зданий, на тепловом вводе которых разность напоров достаточна для нормальной работы элеватора (с учетом сопротивления системы отопления здания), подсоединяют к тепловой сети по элеваторной схеме.

Рисунок 1 — Схема узла элеваторного присоединения системы отопления к тепловым сетям.
FE — теплосчётчик, РР — регуляторрасхода прямого действия, М — манометр, ТС — термометр сопротивления, Т — термометр, Э — элеватор.

На рисунке 2 показана структурная схема системы автоматического управления.
ЗЭ
УЭ
ИЭ
ОУ
ВЭ2
ВЭ1
КЭ

Рисунок 2 – Структурная схема системы управления
Корректирующий элемент (КЭ): регулятор расхода прямого действия, управляющий элемент (УЭ): теплосчетчик, исполнительный элемент (ИЭ):элеватор, воспринимающий элемент (ВЭ): манометр и термометр

Равномерность прогрева системы отопления зависит главным образом от расхода воды в системе. Для равномерного прогрева всех нагревательных приборов абонентской сети необходимо обеспечить в системе расчетную циркуляцию теплоносителя (воды), что возможно лишь при нормальной работе подмешивающих устройств на тепловых пунктах (элеваторов или насосов). Вдвухтрубной системе отопления (отопительные приборы включены параллельно), присоединенной к тепловой сети через элеваторный узел, для этого необходимо, во-первых, снизить до минимума сопротивление самой системы и, во-вторых, использовать весь располагаемый напор на тепловом пункте в сопле для получения максимального коэффициента смешения, равного отношению.

Основная задача автоматизации водяных систем отопления — стабилизация температуры воздуха отап­ливаемых помещений. В последние годы все шире при­меняется программное регулирование отпуска теплоты на отопление, которое обеспечивает снижение темпера­туры воздуха отапливаемых помещений администра­тивных и производственных зданий в ночное время су­ток и в выходные дни. Рассматривается вопрос о целе­сообразности программного регулирования температу­ры воздуха в жилых зданиях.

В закрытых тепловых сетях с параллельной и двух­ступенчатой смешанной схемами присоединения або­нентов регулирование отпуска теплоты на отопление осуществляют по отопительному графику путем стаби­лизации перепада давления на отопительных вводах. (При неизменном гидравлическом сопротивлении систе­мы отопления абонента постоянному перепаду давле­ния соответствует постоянный расход сетевой воды.)

При такой автоматизации решается только одна частная задача регулирования отпуска теплоты на отопление, не допуская случаев гидравлической разре­гулировки тепловой сети. Сущность гидравлической разрегулировки состоит в том, что колебания расхода сетевой воды на горячее водоснабжение (или вентиля­цию) вызывают изменение разности давлений подаю­щей и обратной линии тепловой сети, а следовательно, изменение расхода воды на неавтоматизированных отопительных узлах. Кроме того, при уменьшении рас­хода сетевой воды у части абонентов происходит гид­равлическая разрегулировка в тепловой сети и увели­чивается расход сетевой воды на отопление у другой части абонентов, и наоборот.

Более сложным является регулирование расхода сетевой воды на ЦТП с двухступенчатой последова­тельной схемой присоединения абонентов, так как в этом случае расход воды на отопление должен изме­няться по определенному закону в зависимости от тем­пературы воды в подающем трубопроводе.

При остановке насосов на обратном трубопроводе подстанции и значительном возрастании давления в обратном трубопроводе автоматика защищает отопи­тельную систему от повышенного давления.

Как уже отмечалось, качественный отпуск теплоты отопительным абонентам в системах •централизованного теплоснабжения возможен лишь при применении не­скольких ступеней регулирования: центральной, группо­вой, местной, пофасадной и индивидуальной. Указан­ные ступени не противопоставляются, а дополняют од­на другую. На каждой предыдущей ступени снимает­ся часть возмущающих воздействий и тем самым об­легчается работа последующих ступеней. В конкретных системах теплоснабжения та или иная ступень регули­рования может отсутствовать (например, ступень инди­видуального автоматического регулирования в каждом отапливаемом помещении).

Применяются три способа автоматического регули­рования отпуска теплоты на отопление:

1) по отклонению температуры воздуха помещений;

2) по возмущению — изменению температуры на­ружного воздуха, скорости ветра, солнечной радиации;

3) комбинированный (по отклонению и возмуще­нию)

Первый способ применяется при индивидуальном, а также местном (пофасадном) регулировании; второй— основной способ — при регулировании на ТЭЦ и в ко­тельной, который может быть использован также при групповом регулировании на ЦТП; третий способ регу­лирования может применяться в индивидуальных тепловых пунктах (ИТП).

Рис. 13.12. Схемы группового (а) и местного (б) автоматического регулирова­ния отпуска теплоты на отопление по возмущению

I — независимое присоединение; II — с подмешивающими насосами на ЦТП; III — совместная работа элеватора и насоса, IV — элеватор с регулирующим соплом

Рис. 13.13. Схемы местного (а) и пофасадного (б) ав­томатического регулирова­ния отпуска теплоты на отопление по отклонению температуры воздуха поме­щений

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций.

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰).

Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой.

Читайте также:



• Сравнение методики планирования в россии и за рубежом реферат



• Реферат лекарственные растения красноярского края



• Социология личности как специальная социологическая теория реферат



• Старый и новый средний класс реферат



• Консерванты пищевых продуктов реферат

---

Подборка по базе: СДАЧА КУРСАЧА БЕЗ ТИТУЛА.doc, Сэу курсач.docx, бракованный курсач.docx, сам курсач.rtf, Мамонтов курсач 2МДК02ю02.docx, Смирнов 392 Курсач.odt, текст для курсача.docx, старый курсач вечеркин.docx, экономический курсач.docx, Ершов курсач.docx

---

МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА – Российский технологический университет» РТУ МИРЭА

Институт искусственного интеллекта (ИИИ) Кафедра промышленной информатики (ПИ)

КУРСОВАЯ РАБОТА

по дисциплине «Построение автоматизированных систем управления технологическим процессом»

Тема курсовой работы: “Разработка функциональной схемы автоматизации технологического процесса работы газового котла”

Студент группы	Болотских А.Ю. КАМО-01-21
	(Ф.И.О.,учебнаягруппа)		(подписьстудента)
Руководитель курсовой работы	Рылов С.А. ст. преподаватель, к.т.н.
	(Ф.И.О.,должность,звание,ученаястепень)		(подписьруководителя)
Рецензент (при наличии)
	(Ф.И.О.,должность,звание,ученаястепень)		(подписьрецензента)
Курсовая работа представлена к защите	«_»20г.
Допущена к защите	«_»20г.

МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА – Российский технологический университет» РТУ МИРЭА

Институт искусственного интеллекта (ИИИ) Кафедра промышленной информатики (ПИ)

Утверждаю

Заведующий кафедрой ПИ

Холопов В.А. (подпись) (Ф.И.О.)

«»20г.

ЗАДАНИЕ

на выполнение курсовой работы

по дисциплине «Построение автоматизированных систем управления технологическим процессом»

Тема курсовой работы: Разработка функциональной схемы автоматизации технологического процесса работы газового котла

Студент

Болотских Алексей Юрьевич Группа КАМО-01-21 ТемаРазработка функциональной схемы автоматизации технологического процесса работы газового котла

Исходные данные:

тех регламент технологического процесса

Перечень вопросов, подлежащих разработке:

1. Изучить технологический процесс работы газового котла. 2. Разработать функциональную схему автоматизации. 3. Подобрать устройства для построенной функциональной схемы автоматизации ________________________________________

	Срок представления к защите курсовой работы	до «»20г.
Задание на курсовую работу выдал
(подписьруководителя)		(Ф.И.О.руководителя)
		«»20г.
Задание на курсовую работу получил
подписьобучающегося)		(Ф.И.О.обучающегося)

ОТЗЫВ

на курсовую работу

по дисциплине «Построение автоматизированных систем управления технологическим процессом»

Студент

Болотских Алексей Юрьевич

КАМО-01-21

Характеристика курсовой работы

Критерий	Да	Нет	Не полностью
Соответствие содержания курсовой работы указанной теме
Соответствие курсовой работы заданию
3. Соответствие рекомендациям по оформлению текста, таблиц, рисунков и пр.
Полнота выполнения всех пунктов задания
Логичность и системность содержания курсовой работы
Отсутствие фактических грубых ошибок

Рекомендуемая оценка:

	Подпись руководителя	(ФИО руководителя)
« » 2023 г.

Оглавление

Введение

Современное промышленное производство невозможно без автоматизации. Широта автоматизации управления различными процессами на том или ином предприятии или объекте во многом характеризует общий уровень и культуру производства на данном предприятии, или уровень и совершенство данного технического объекта. Передовые отрасли промышленности и энергетики немыслимы без широкой и полной автоматизации управления. Облегчая труд человека, повышая культуру человеческого труда во всех его видах, устраняя различия между физическим и умственным трудом. Автоматизация в то же время в сотни раз повышает производительность труда, позволяет более полно удовлетворять разнообразные потребности человека. Автоматизация делает практически осуществимым целый ряд таких производств и новых видов технологий, которые без нее были бы невозможны.

При автоматизации котельных автоматизируются все основные и вспомогательные технологические процессы. Это приводит к освобождению обслуживающего персонала от необходимости регулировать эти процессы вручную. Использование специальных автоматических устройств способствует безаварийной работе оборудования, исключает случаи травматизма, предупреждает загрязнение атмосферного воздуха. В последние годы все большее внимание уделяется комплексной автоматизации промышленных котельных. И это не случайно: в энергетике сжигается более 50% всего добываемого в стране топлива. Учитывая, что автоматизация процессов горения дает до 10% экономии топлива, становится ясным повышенный интерес к комплексной автоматизации котельных.

Анализ технологического процесса работы газового котла

Водогрейный котел предназначен для нагрева воды, используемой для горячего водоснабжения и отопления. Вода, идущая к потребителю, называется прямой, а возвращающаяся обратно от потребителя в котел – обратной. Вода используется химически очищенная, так как содержащиеся в природной воде растворимые газы (кислород и углекислый газ) разрушают металл котельного агрегата и трубопровода. Также использование природной воды приводит к отложению накипи, которая вызывает перегрев металла в следствии ухудшения отвода тепла. Для восполнения неизбежных потерь воды требуется вода для подпитки обратной воды. Питательная вода применяется химически очищенная. Нагрев воды происходит за счет тепла, выделяемого при сжигании топлива. Вода в котельной поступает с температурой 60 °С и нагревается до температуры 90 °С.

Горение –это химическая реакция горючего и окислителя (кислорода), сопровождающаяся выделением тепла. Процесс горения газообразного топлива состоит из образования горючей смеси, нагревании ее до температуры воспламенения и горения. К горелке котла подводят газ и воздух. Воздух подается дутьевым вентилятором. Горючая смесь, которая образуется в горелке, возгорается и отдает тепло в топочную камеру. В результате процесса горения образуются побочные газообразные продукты – дымовые газы. Их отсасывает дымосос, затем выбрасывает в атмосферу. Сжигание осуществляется факельным способом. При сжигании газового топлива необходимо обеспечить хорошее предварительное перемешивание газа с воздухом, ведение процесса с малыми излишками воздуха, разделение потока смеси на отдельные струи. Подогрев газовоздушной смеси и химическая реакция горения протекают очень быстро. Основным фактором продолжительности горения является время, затраченное на перемешивание газа с воздухом в горелке. От скорости и качества перемешивания газа с необходимым количеством воздуха зависит скорость и полнота сгорания газа, длина факела топки и температура пламени. Для процесса горения дымососом создается необходимая разрядка и обеспечивается полное удаление продуктов сгорания. Если достичь соотношения расхода воздуха в соответствии с подачей топлива, процесс сжигания будет осуществляться с максимальной экономичностью.

Водогрейный котел представляет собой теплообменное устройство с принудительной циркуляцией воды. Особенностью конструкции котла является наличие трехступенчатых экранов, делящих топку на четыре отсека. Кроме того, в топке размещены боковые и потолочные экраны, последний переходит отчасти в фронтовой экран. Ширина отсеков 740 мм. Топка котла выполнена в виде прямоугольной шахты. Котлы отличаются сильно развитой поверхностью нагрева. Конвективная поверхность нагрева размещена в газоходе и представляет змеевиковый экономайзер, состоящий из 16 секций. Секции набирают таким образом, чтобы змеевики располагались параллельно фронту котла в шахматном порядке. Для сжигания газа установлены горелки с прямой щелью, заканчивающейся расширением. Горелки расположены между вертикальными топочными экранами. Продукты горения поступают из топки в конвективный газоход через проем высотой 100 мм в верхней части, под разделительной стенкой.

Основные факторы технологического процесса

Основные факторы, влияющие на данный технологический процесс:

• Расход топлива – при его изменении происходит изменение соотношения сжигаемой смеси газ-воздух, а также изменяется давление дымовых газов и температура в котле.

• Расход воздуха – при его изменении происходит изменение соотношения сжигаемой смеси газ-воздух, а также изменяется давление дымовых газов в котле.

• Разрежение – его изменение влечет за собой изменение расхода дымовых газов.

• Давление топлива – изменение давления приводит к изменению расхода топлива.

• Давление воздуха – изменение давления приводит к изменению расхода воздуха.

• Температура технологического потока на выходе из котла – при ее изменении происходит изменение расхода топлива.

• Атмосферное давление – при изменении давления произойдет изменение давления топлива и воздуха.

Обоснование номинальных значений параметров технологического процесса и допустимых отклонений от этих значений

Для соблюдения технологии водонагрева температура технологического потока должна быть 130 цельсия. Для нагрева технологического потока до такой температуры необходимо добиться 300 цельсия в котле.

Для этого необходимо сжигать 70 метров кубических в час газа и соответствующее количество воздуха 700 метров кубических в час. Давление газа должно быть 50 кг/м2, а давление воздуха 25 кг/м2. Разрежение в верхней части печи необходимо поддерживать на уровне 17 Па.

№ п/п	Название параметра	Единицы измерения	Номинальные значения	Допустимые отклонения
1	Расход газа	м3/год	490	±5
2	Расход воздуха	м3/год	700	±50
3	Разрежение	Па	17	±0,5
4	Давление газа	кг/м2	50	±2
5	Давление воздуха	кг/м2	25	1
6	Ттемпература технологического потока на выходе из котла	оС	130	50

Структурная схема взаимосвязи между технологическими параметрами объекта

В данной курсовой работе объектом управления является трубчатая нагревательная печь. Основными технологическими параметрами и факторами, влияющими на работу печи являются:

Исходные величины:

• Разрежение в верхней части печи
• Температура технологического потока

Входные величины:

• Расход топлива
• Расход воздуха
• Расход дымовых газов

Возмущающие величины, которые можно регулировать:

• Давление топлива
• Давление воздуха

Возмущающие величины, которые нельзя регулировать:

• Атмосферное давление

•
• Рис.1. Структурная схема взаимосвязи меж технологическими параметрами объекта.

• где Fг – расход топлива (газа);
• Fп – расход воздуха;
• Fдг – расход дымовых газов;
• Qдг – концентрация кислорода в дымовых газах;
• Tпп – температура технологического потока;
• P – разрежение;
• Pг – давление топлива;
• Pп – давление воздуха;
• Pатм – атмосферное давление.

Функциональная схема автоматизации

Основным технологическим параметром котла является разрежение в верхней части. Это давление в основном зависит от расхода газа, расхода топлива.

Для наибольшей эффективности процесса нужно поддерживать неизменное соотношение смеси газ-воздух. Для этого нужно регулировать расход воздуха, измеряя расход газа и расход воздуха.

Также необходимо соблюдать заданные значения температуры технологического потока.

Проанализировав входные параметры технологического объекта, которые существенно влияют на выходные параметры, примем такие решения по регулированию параметров технологического процесса. Необходимо регулировать расход для поддержания допустимого значения разрежения в верхней части котла. Также необходимо регулировать расход воздуха для соотношения смеси газ-воздух и концентрации кислорода в дымовых газах, расход газа для поддержания высокой постоянной температуры и температуры технологического потока.

Выбор температур и давления как координаты измерения в каждой зоне обусловлен тем, что качество продукта напрямую зависит от температуры каждой из них. Измерение температуры и давления является простым техническим решением в данном технологическом аппарате.

Регулировка расхода и давления в большей степени оказывает влияние на качество готовой продукции, поэтому они взяты за координаты регулирования.

В данном проекте представлен фрагмент автоматизации водогрейного котла.

Рисунок 2. Функциональная схема автоматизации водогрейного котла

Схемой автоматизации водогрейного котла предусмотрены следующие контуры регулировки:

• Контур регулировки температуры горячей воды изменением подачи топлива.

• Контур подачи холодной воды.

• Контур регулирования соотношения расхода газа-воздуха с коррекцией подачи воздуха.

• Контур регулировки разрежения.

Выбор технических средств автоматизации

Для разработанной схемы выберем, средства автоматизации из реального мира. При выборе технических средств автоматизции необходимо учитывать особенности технологического процесса, условия пожаро- и взрывоопасности, агрессивность и токсичность окружающей среды, параметры и физико-химические свойства контролируемых сред, радиус действия средства, необходимую точность и быстродействие. Система автоматизации технологического процесса реализуется, как правило, на базе серийных устройств с унифицированными входными и выходными сигналами. Устройства должны обеспечивать функциональные признаки отдельных контуров регулирования.

Итак, учитывая вышеуказанные требования, примем следующие решения по выбору технических средств автоматизации:

Расход газа и воздуха будем измерять соответственно с помощью двух диафрагм типа ДК6-250 и двух дифманометров типа «Сапфир-22ДД 2450», который превращает входной сигнал, соответственно, в токовый выходной сигнал. Выходные сигналы от дифманометров подаем на блоки извлечения корня БИК-1, для получения сигналов расхода газа и воздуха. Эти сигналы подадим на аналоговый автоматический регулятор с импульсным выходом Р-27, к которому применяются задатчик ЗУ-11, блок управления БУ-21: ручно-автоматическое управление для импульсного регулятора и показывающий и регистрирующий прибор РП-160-09С. Выходной сигнал из импульсного регулятора подадим на соответствующие исполнительные механизмы, которые в свою очередь будут изменять положения регулирующих органов и изменять подачу, соответственно газа и воздуха.

Температуру холодной воды также измеряем термоэлектрическими преобразователями ТХА-0109, выходной сигнал преобразуем нормирующим преобразователем Ш-72. и подадим на показывающие и регистрирующие приборы. После преобразователя сигналы подаются на регуляторы Р-27. Выходной сигнал из регулятора поступает на блок ручного управления БУ-21, затем на пускатель ПБР-2М и ВМ МЭО.

Разряжение будем измерять с помощью Метран-75G, сигнал с которого подается на регулятор Р-27 и на показывающий и регистрирующий прибор РП160-09С.

Температуру внешней среды и температуру горячей воды меряем с помощью термоэлектрических преобразователей ТХА-0109, выходной сигнал преобразуем с помощью преобразователя Ш-72, и соответствующие показывающие и регистрирующие приборы. После преобразователя сигналы подаются на регуляторы Р-27. Выходной сигнал из регулятора поступает на блок ручного управления БУ-21, затем на пускатель ПБР-2М и ВМ МЭО.

№ п/п	№ позиции	Название параметра	Номинальное значение	Название средства и краткая техническая характеристика	Тип	Количество
	1-1	Температу-ра хол. воды		Термоэлектрический преобразователь. Диапазон измерения -40 – +1050 С. Номинальная статическая характеристика ХА(К). Класс допуска 2.	ТХА-0109	1
	1-2			Преобразователь сигнала термоэлектрического преобразователя в выходной сигнал 0-5 мА.	Ш-72	1
	1-3			Блок регулирующей системы «Каскад-2» аналоговый с выходным импульсным сигналом.	Р-27	2
	1-4			Прибор показывающий, регистрирующий. Погрешность показов =0.5%, погрешность регистрации =1%; шкала 0-10 г/м3 Входной сигнал 0-5 мА.	РП160-09С	1
	1-5			Блок управления: ручное-автоматическое управление	БУ-21	1
	1-6			Пускатель бесконтактный реверсивный	ПБР-2М	1
	1-7			Регулирующий клапан с электроприводом. Dy=250 мм; условное давление Ру=0.6 мПа, Му=16 Нм; t=25c; полный ход 0,25 об.	МЄО-16/25-0,25-82	1
	2-1	Температу-ра		Термоэлектрический преобразователь. Диапазон измерения -40 – +1050 С. Номинальная статическая характеристика ХА(К). Класс допуска 2.	ТХА-0109	1
	2-2,2-4			Преобразователь сигнала термоэлектрического преобразователя в выходной сигнал 0-5 мА.	Ш-72	2
	2-3	Температу-ра		Термоэлектрический преобразователь. Диапазон измерения -40 – +1050 С. Номинальная статическая характеристика ХА(К). Класс допуска 2.	ТХА-0109	1
	2-5,2-7			Блок регулирующей системы «Каскад-2» аналоговый с выходным импульсным сигналом.	Р-27	1
	2-6,2-8			Прибор показывающий, регистрирующий. Погрешность показов =0.5%, погрешность регистрации =1%; шкала 0-10 г/м3 Входной сигнал 0-5 мА.	РП160-09С	2
	2-9			Блок управления: ручное-автоматическое управление	БУ-21	1
	2-10			Пускатель бесконтактный реверсивный	ПБР-2М	1
	2-11			Регулирующий клапан с электроприводом. Dy=250 мм; условное давление Ру=0.6 мПа, Му=16 Нм; t=25c; полный ход 0,25 об.	МЄО-16/25-0,25-82	1
	3-1	Затраты газа		Диафрагма камерная Dy=250 мм; условное давление Ру=0.6 мПа.	ДК6-250	1
	3-4	Затраты воздуха		Диафрагма камерная Dy=250 мм; условное давление Ру=0.6 мПа.	ДК6-250	1
	3-2,3-5			Преобразователь перепада давления в унифицированный токовый сигнал 4-20 мА, взрывозащищенный, класс точности 0.5, диапазон 6.3-40 КПа	Сапфир-22ДД 2430	2
	3-7			Блок регулирующей системы «Каскад-2» аналоговый с выходным импульсным сигналом.	Р-27	1
	3-8, 3-9			Прибор показывающий, регистрирующий. Погрешность показов =0.5%, погрешность регистрации =1%; шкала 0-150000 м3/час Входной сигнал 4-20 мА.	РП160	2
	3-10			Блок управления: ручное-автоматическое управление	БУ-21	1
	3-11			Пускатель бесконтактный реверсивный	ПБР-2М	1
	3-12			Регулирующий клапан с электроприводом. Dy=250 мм; условное давление Ру=0.6 мПа, Му=16 Нм; t=25c; полный ход 0,25 об.	МЄО-16/25-0,25-82	1
	4-1			Преобразователь разрежения в унифицированный токовый сигнал 4-20 мА, взрывозащищенный, класс точности 0.5, диапазон 6.3-40 КПа	Метран-75G	1
	4-2			Блок регулирующей системы «Каскад-2» аналоговый с выходным импульсным сигналом.	Р-27	1
	4-3			Прибор показывающий, регистрирующий. Погрешность показов =0.5%, погрешность регистрации =1%; шкала 0-150000 м3/час Входной сигнал 4-20 мА.	РП160	1
	4-4			Частотный преобразователь. Исх.напряжение 3 фазы от 0В до питающего напряжения Исх. Частота 0,1-400Гц.	HitachiL300P	1
	4-5			Вентилятор Д-8-центробежный вентилятор одностороннего всасывания, предназначенный для удаления разрежения из топок котельных агрегатов паропроизводительностью 4-160 т/ч, оборудованных эффективно действующими системами.	Д-8	1

Заключение

В данной курсовой разработана система автоматизации водогрейного котла, построена функциональная схема автоматизации этого котла и подобраны реальные компоненты для реализации этой схемы.

УДК 65.011.56

В.С. Новиков, V.S. Novikov, e-mail: nov_valera@mail.ru

Омский государственный технический университет, г. Омск, Россия

Omsk State Technical University, Omsk, Russia

АВТОМАТИЗАЦИЯ СИСТЕМ ОТОПЛЕНИЯ AUTOMATION OF SYSTEMS OF HEATING

В данной статье рассматривается необходимость и комфортность использования тепловых систем отопления с автоматическим управлением, а также описание её основных узлов и элементов, плюсы и минусы данной системы, эффективность и экономия средств за счет «умного аппарата».

In this article need and comfort of use of thermal systems of computer-controlled heating, and also the description of its main knots and elements, pluses and minuses of this system, efficiency and economy of means for the account of «the clever device» is considered.

Ключевые слова: автоматика, контроллер, электропривод, тепловой узел, термопара, запорная арматура

Keywords: automatics, controller, electric drive, thermal knot, thermocouple, shutoff valves

На сегодняшний день важным фактором в сфере подачи и транспортировки тепловой энергии является её автоматическое регулирование. Для этого необходимо проводить мероприятия по обследованию и анализу проблемных участков тепловых сетей. Разрабатываются специальные программы для стабильной работы автоматики на автоматизированном узле. С применением новых технологий обслуживание узла учета тепловой энергии становится намного проще, без определенной деятельности человека, т.е. для экономного и комфортного обеспечения теплом жилого дома персоналу обслуживающей организации не нужно в ручную ее регулировать. Все это выполняет система автоматического регулирования тепловой энергии.

Автоматика является главной составляющей современного здания. Автоматизация отопления — это комплект устройств, содержащих автоматические аппараты регулирования температуры и расхода на подаче в каждое здание в соответствии с заданными параметрами,

согласно с потребностями жителей. Автоматизация зданий начинается с контроля механических и электронных систем здания.

Автоматика тепловых пунктов состоит, как правило, из регулирующего клапана, регулятора перепада давления, регулятора температуры, датчиков температуры, циркуляционного насоса, погодного регулятора и теплосчетчика. Погодный регулятор управляет подачей тепловой энергии в здание путем воздействия на регулирующий клапан с учетом температуры наружного воздуха, температуры подающего трубопровода после подмеса и температуры обратного трубопровода. Таким образом, реализуются следующие функции:

корректировка температуры теплоносителя подающего трубопровода в зависимости от температуры наружного воздуха (температурный график);

• корректировка температуры теплоносителя обратного трубопровода в зависимости от температуры теплоносителя в подающем трубопроводе (температурный график);

• ограничения подачи тепловой энергии в зависимости от режима эксплуатации здания (время суток, рабочие и нерабочие дни);

• поддержание заданной температуры горячего водоснабжения;

• поддержания постоянного гидравлического режима системы отопления;

• защиту от замораживания;

• прогрев помещений перед началом рабочего дня;

• учет тепловой энергии и теплоносителя [3].

Автоматизация отопления позволяет контролировать температуру теплоносителя в зависимости от температуры наружного воздуха, алгоритм может также учитывать индивидуальные предпочтения, например, влажность, время дня, расписание выходных и праздничных дней. Использование контрольных устройств для отопления позволяет значительно сократить затраты на энергию и уменьшить расходы.

Для высококачественной работы системы автоматизации требуется выполнить целый комплекс вычислительных работ при разнообразных параметрах работы системы отопления. Поэтому каждый режим работы характеризуются своей индивидуальностью.

Степень автоматизации системы отопления зависит от здания, способа теплоснабжения, от особенностей оборудования. Автоматизировать можно всю систему или ее отдельные элементы. Для обеспечения постоянной температуры в помещении, служат автоматические радиаторные терморегуляторы, которые помещаются перед отопительными приборами. При их помощи устанавливается определенная температура в здании и программируется график изменения температуры на определенный период. Терморегуляторы состоят из регулирующего клапана, который меняет количество теплоносителя по команде термоэлектрического привода или термостатического элемента, чувствительного к изменениям температуры в помещении. Терморегуляторы с газонаполненными термоэлементами обладают малой инерционностью, не допускают колебаний температуры в помещении, обеспечивают срок эксплуатации до 25 лет. Преимуществом является и то, что они позволяют экономить тепловую энергию. Чувствительный элемент терморегулятора может быть прямого действия (без использования дополнительной энергии) или с электрическим управлением [2, 3].

К достоинствам автоматизированной системы управления отоплением относятся:

1) Экономия энергии. Благодаря АСУ отопления существенно снижаются расходы на отопление (от 25 до 70% от действующих затрат, следовательно окупаемость составляет 1 -2 года);

2) Баланс = экономия + комфорт. Правильно сбалансированная система отопления обеспечивает правильную мощность нагрева во всех помещениях, независимо от нагрузки.

3) Надежность, безопасность. Автоматика оснащена системой равновесия и возможностью сохранять стабильность внутреннего состояния.

4) Удобство, надзор и контроль.

Существует один недостаток АСУ отопления — это стоимость проекта на первоначальном этапе.

Применение автоматизации управления системы отопления в наибольшей степени эффективно в следующих случаях:

— в домах с системой элеваторного типа, напрямую запитанных от основных магистральных тепловых сетей;

— в зданиях с концевыми узлами и недостаточным перепадом давления в системе отопления с обязательной установкой насосов ЦО.

Автоматизированная система управления отоплением обеспечивает удобный способ для оптимизации потребления энергии. Данная система подходит для различных типов зданий и сооружений. Использование АСУ отопления позволяет сэкономить до 25 — 70% тепловой энергии и обеспечить комфортные условия проживания в каждом помещении.

Библиографический список

1. Грановский В. Л. Система отопления жилых зданий массового строительства и реконструкции с комплексным автоматизированием теплопотребления / В.Л. Грановский, С.И. Прижижецкий // АВОК. — 2002. — № 5.

2. Борисов С. А. Автоматизированные системы отопления частного дома // Красная линия. — 2008.

3. Жучков А.С. Автоматизация тепловых пунктов и систем отопления // Энергетика региона. — 2004.
