9 этажный монолитный дом диплом

Формат файлов: dwg, AutoCAD, docx, Word, pdf

Кол-во чертежей: 8
Теги: 9 этажей Дипломный проект

Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания

Тип проекта	Дипломный проект	Кол-во листов (чертежей)
Формат	dwg, AutoCAD, docx, Word, pdf	99 (8)

9 этажный многоквартирный жилой дом

Дипломный проект

Строительство многоквартирного жилого дома







Данная работа предусматривает строительство 9-ти этажного 5-секционного панельного жилого дома. Планировочное решение здания предполагает размещение в нем поэтажно:

1) подвальный этаж — техподполье

2) 1-й этаж – подсобные помещения, офисы

3) 2-9 этажи – студии, квартиры 1-но, 2-х комнатные

4) технический этаж, тех помещения лифтовых шахт.

Проектирование велось в соответствии с требованиями СП 54.13330.2011 ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ.

Список чертежей:

1. Генплан М 1:1000, Фасад 1-40 М 1:300, Фасад 40-1 М 1:300, Роза ветров

2. План типового этажа М 1:200. План первого этажа М 1:200.

3. Разрез 1-1 М 1:100, Разрез 2-2 М 1:100, Узел М 1:20

4. Стройгенплан М 1:200

5. Технологическая карта на земляные работы

6. Технологическая карта на монтаж стеновых панелей

7. Календарный план строительства объекта методом НИР

8. Технико-экономические показатели проекта

Содержание текстовой части

Введение

1. Архитектурно-строительный раздел

1.1 Местоположение объекта

1.2 Описание рельефа

11.3 Климатические характеристики

1.4 Генеральный план

1.5 Объемно-планировочные решения

1.6 Конструктивные решения

1.7 Инженерные решении

1. 8 Благоустройство территории

1.9 Теплотехнический расчет ограждающей конструкции

2 Технология и организация строительного производства

2.1 Технологическая карта на производство земляных работ

2.1.1 Область применения

2.1.2 Разработка котлована и определение его размеров

2.1.3 Расчет размеров котлована под здание

2.1.4 Подбор комплекта машин для разработки грунта и его транспортирования

2.1.5 Определение производительности экскаватора

2.1.8 Калькуляции трудовых затрат на земляные работы

2.2 Выбор монтажного крана

2.3 Технологическая карта на монтаж стеновых панелей

2.3.1 Область применения

2.3.2 Организация и технология выполнения работ

2.3.3 Монтаж стеновых панелей

2.3.4. Схемы строповки и установки стеновых панелей

2.3.5 Временное крепление монтируемых стеновых панелей

2.3.6. Материально-технические ресурсы

2.3.7 Контроль качества работ

2.3.8 Калькуляция трудовых затрат монтажа стеновых панелей на этаж

2.4 Календарное планирование на весь период строительства

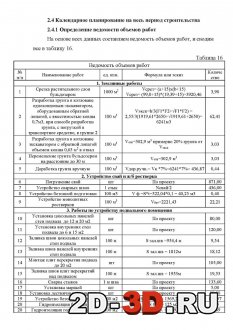

2.4.1 Определение ведомости объемов работ

2.4.2 Расчет трудоемкости работ

2.4.3 Расчет продолжительности работ

2.4.4 Формирование матрицы продолжительности работ на объекте

2.4.5 Матрица НИР

2.4.6 Технико-экономические показатели календарного плана

2.5 Разработка строительного генерального плана

2.5.1 Расчет численности персонала строительства

2.5.2 Расчет площадей временных зданий и сооружений

2.5.4 Расчет площадей складирования материалов и конструкций на

при объектном складе

2.5.5 Расчет временного электроснабжения

2.5.6 Расчет временного водоснабжения на строительной площадки

2.5.7 Технико-экономические показатели стройгенплана

3. Раздел гражданской обороны

3.1 Решения по обеспечению взрывопожарной безопасности

3.2 Описание и характеристики системы эвакуации людей при ЧС

3.3 Решения по обеспечению безопасности людей при

возникновении пожара

4 Безопасность жизнедеятельности

4.1 Производственная санитария и гигиена

4.2 Техническая безопасность

4.2.1 Техническая безопасность технологии земляных работ

4.2.2 Техническая безопасность технологии монтажных работ

5 Экономический раздел

5.1 Общая часть

5.2 Локальный сметный расчет

5.3 Объектный сметный расчет

5.4 Технико-экономические показатели объекта

Список литературы

Проектируемый жилой дом представляет собой 9 этажный панельный жилой дом с техподпольем.

Класс ответственности здания: II.

По долговечности: II.

Степень огнестойкости – II.

Краткий видео обзор материала







Участок, на котором ведется строительство 9 этажного панельного жилого дома на участке площадью 0,75 га. Расположенный по адресу город Тамбов, улица Советская, дом 154.

Участок производства работ расположен в границах Октябрьского административного района города Тамбова. На пересечениях улиц Советская и Чичканова.

Рaйoн и мeстo, гдe бyдeт пoстрoeн жилoй дoм, не являются исторической или природной зoнoй. Пoэтому нет никаких oгрaничений, связанных с зaдaчaми охраны историко-культурного и природного наследия: зоны охраны памятников истории и культуры; наличием зон регулирования застройки и хaзяйственной деятельности, гoрoдских зeлeных насаждений и т.п.

Строительство проектируемого дома идет на участке строительства площадью 7500 м располагается в Октябрьском административном районе города Тамбова.

Участок застройки расположен в квартале среднеэтажных и многоэтажных многоквартирных жилых домов, с включением объектов социально-культурного и социально-бытового назначения, связанных с проживанием граждан, а также объектов инженерной инфраструктуры.

Въезд и выезд на участок осуществляется с асфальтированной проезжей дороги по улице Советской.

При решении генерального плана (далее ГП) по размещению проектируемого здания учитывались санитарные, противопожарные, природоохранные требования. Также при разработке ГП учтено воздействие ветров для района строительства, т.е. скорость ветра и его направление, и необходимый уровень инсоляции помещений.

Проектируемый жилой дом состоит из 5 секций. Квартиры запроектированы в соответствии с требованиями СП. Планировка дома решена с определенной степенью комфортности и четким функциональным зонированием (зона ночного и дневного пребывания).

В квартирах предусмотрены выходы на балкон и лоджии, имеются совмещенные санузлы.

В проектируемом доме квартира состоит из жилых комнат, кухни, коридора, ванной комнаты, туалета, лоджии или балкона.

Все квартиры соответствуют предъявляемым нормативным требованиям к квартирам и квартирам-студиям по планировке, оборудованию и составу помещений.

В плане здание состоит из линейно сблокированных блок-секций, разделенных двумя деформационно-осадочными швами, имеет форму прямоугольника и максимальные размеры в осях «1-40» м/о «А-Ж» 99х19,39 м.

Максимальная высота здания – 34,87 м от планировочной отметки земли до парапета кровли.

Высота помещений технического подполья — 2,6 м, помещений технического этажа-2,2 м, высота жилых этажей — 2,5 м.

За относительную отметку 0.000 всех зданий принята отметка чистого пола жилых помещений первого этажа, которая соответствует абсолютной отметке +29,150.

За основу планировочного решения жилой части приняты 6-ти и 4-х квартирные лестничные клетки. Каждая лестничная клетка имеет выход на кровлю по сборному ж/б маршу. Лестничная клетка имеет естественное освещение через оконные проемы в наружных стенах на каждом этаже, а также искусственное. Все двери по лестничной клетке и в тамбуре открываются в сторону выхода из здания. Ограждение лестниц выполняется из металлических звеньев, а поручень облицован пластмассой.

Для вертикальных коммуникаций предусмотрена лифтовые сборные железобетонные шахты с монтажом лифтовой установки грузоподъемностью 1000 кг. и 400 кг. Машинное отделение лифта помещается на техническом этаже, что позволяет уменьшить длину ведущих канатов почти в три раза, упростить кинематическую схему лифта, уменьшить нагрузки на несущие конструкции здания, отказаться от устройства специального помещения для блоков. Таким образом, стоимость лифта и эксплуатационные расходы значительно сокращаются.

Во всех секциях запроектирован мусоропровод, размещаемый у лифтов с приемными клапанами на каждом этаже и мусорокамерой в подвальном помещении, имеющей выход во двор.

Фасады здания имеют повышенную архитектурную выразительность за счет применения вентилируемой фасадной системой «Мармок».

На первом этаже каждой блок секции запроектированы встроенные нежилые помещения офисного типа для аренды или продажи. Над встроенными помещениями первого этажа, запроектированы жилые квартиры со 2 по 9 этажи.

Техническое подполье предусмотрено только для прокладки инженерных коммуникаций и устройства технических помещений. В нем предусмотрены: кабельная, ИТП, водомерный узел, насосная ИТП.

На верхнем этаже запроектирован технический чердак.

Подвал и 1-й этаж монолитный железобетон. Несущая система образована несущими стенами, объединенными жесткими в своей плоскости монолитными дисками перекрытий.

Конструктивная схема жилых секций – перекрестно-стеновая с несущими продольными и поперечными стенами.

Пространственная жесткость и общая устойчивость жилых секций обеспечивается совместной работой продольных и поперечных стен, а также жесткими горизонтальными дисками перекрытий, объединенных в единую пространственную систему путем соединения между собой связевыми элементами. В горизонтальных стыках сборных железобетонных плит перекрытия для восприятия усилий, действующих в плоскости плит, предусмотрены металлические связи, привариваемые к закладным деталям и строповочным петлям плит перекрытия.

Нагрузка на перекрытие не более 0,45 т/м2 (включая массу сантехнических кабин). Нагрузка на стену в уровне обреза фундаментов не более 48 тонн/метр погонный.

Наружные стены — навесные, выполненные из газобетонных панелей автоклавной обработки объемной массой D=700 кг/м3 толщиной 240 мм с дополнительным утеплением минераловатной базальтовой плитой с применением вентилируемой фасадной системой «Мармарок». Торцевые и ризалитные несущие ж/б стены утепляются базальтовой мин.плитой с применением вентилируемой фасадной системой «Мармарок». Наружные стены в местах лоджий из газобетонных панелей автоклавной обработки объемной массой D=700 кг/м3 толщиной ?=240 мм с дополнительным утеплением минераловатной базальтовой плитой с последующей штукатуркой по полимерной сетке.

Несущие торцевые панели – однослойные сборные железобетонные сплошные панели глухие и с технологическими проемами толщиной 160 мм с системой утепления фасадов. В панелях предусмотрены каналы для скрытой электропроводки.

Внутренние стены, выполненные из однослойных сборных железобетонных толщиной 160 мм.  В панелях предусмотрены каналы для скрытой электропроводки.

Посмотреть видео про этот проект можно на нашем Youtube канале.

Дополнительный проект многоэтажного жилого дома.

Тип проекта	Дипломный проект	Кол-во листов (чертежей)
Формат	dwg, AutoCAD, docx, Word, pdf	99 (8)

1. Архитектурно-строительная часть

1.1. Исходные данные

1.2. Генеральный план и благоустройство

1.3. Архитектурно-планировочное решение

1.4. Конструктивные решения

1.5. Архитектурное решение здания

1.5.1.  Наружная отделка

1.5.2.  Внутренняя отделка

1.6. Мероприятия по электро-, взрыво- и пожаробезопасности

1.7. Доступность здания маломобильным группам населения

1.8. Радиационная безопасность

1.9. Инженерное оборудование здания

1.10. Основные строительные показатели

2. Строительные конструкции

2.1. Исходные данные

2.2. Расчет плиты

2.2.1.  Решение плит перекрыти

2.2.2.  Сбор нагрузок

2.3. Статический расчет

2.4. Подбор основной рабочей арматуры плиты

Список использованной литературы

3. Основания и фундаменты

3.1. Анализ инженерно-геологических условий строительной площадки

3.2. Обоснование принятого проектного решения фундамента

3.3. Выбор глубины заложения

3.3.1.  Оценка расчетного сопротивления грунта несущего слоя

3.4. Определение основных размеров фундамента и его конструирование

3.4.1.  Сбор нагрузок

3.4.2.  Проверка размеров подошвы фундамента

3.5. Расчет осадки основания фундамента_

3.5.1.  Мероприятия по уменьшению деформаций и их влияние на здание

4. Технология строительного производства

4.1. Технологическая карта на земляные работы

4.1.1.  Область применения

4.1.2.  Состав работ, охватываемых картой

4.1.3.  Технология и организация строительного процесса

4.1.3.1. Требования к готовности предшествующих работ

4.1.3.2. Калькуляция трудовых затрат

4.1.3.3. Производство земляных работ

4.1.3.4. График выполнения работ

4.1.3.5. Численно-квалификационный состав звеньев

4.1.3.6. Контроль качества работ

4.1.3.7. Техника безопасности

4.1.3.8. Материально-технические ресурсы

4.2. Технологическая карта на устройство плоской монолитной железобетонной плиты фундаментной плиты

4.2.1.  Область применения

4.2.2.  Организация и технология выполнения работ

4.2.3.  Требования к качеству приемки работ

4.2.4.  Калькуляция затрат труда, машинного времени на 1 захватку

4.2.5.  Материально-технические ресурсы

4.2.6.  Техника безопасности

4.3. Технологическая карта на устройство гидроизоляции фундаментной плиты и стен подвала

4.3.1.  Область применения

4.3.2.  Технология устройства гидроизоляционного покрытия

4.3.2.1. Технология устройства оклеечной гидроизоляции

4.3.3.  Требования к качеству выполнения работ

4.3.3.1. Контроль качества

4.3.3.2. Требования к качеству работ

4.3.4.  Калькуляция трудовых затрат

4.3.5.  Материально-технические ресурсы

4.3.6.  Техника безопасности

4.3.6.1. Охрана труда при производстве гидроизоляции

4.3.6.2. Правила техники безопасности

4.3.6.3. Основные указания по пожарной безопасности

4.4. Технологическая карта на устройство монолитной железобетонной плиты перекрытия типового этажа

4.4.1. Область применения технологической карты

4.4.1.1. Характеристика здания и выполняемых конструкций

4.4.1.2. Состав работ, охватываемых технологической картой

4.4.1.3. Характеристика условий производства работ

4.4.2.  Организация и технология строительных процессов

4.4.2.1. Требования к готовности предшествующих работ

4.4.2.2. Складирование и запас материалов

4.4.3.  Методы и последовательность выполнения работ

4.4.3.1. Опалубочные работы

4.4.3.2. Арматурные работы

4.4.3.3. Бетонные работы

4.4.4.  Калькуляция трудовых затрат

4.4.5.  Численно-квалификационный состав звеньев

4.4.6.  График выполнения работ

4.4.7.  Организация, методы и приемы труда рабочих

4.4.8.  Контроль качества работ

4.4.9.  Техника безопасности

4.4.10. Материально-технические ресурсы

4.4.10.1. Потребность в конструкциях и материалах

4.4.10.2. Потребность в оборудовании и инвентаре

4.5. Технологическая карта на кровельные работы

4.5.1.  Область применения технологической карты

4.5.2.  Состав работ, вошедших в ТК

4.5.3.  Характеристики условий производства работ

4.5.4.  Организация и технология строительных процессов

4.5.5.  Калькуляция затрат труда

4.5.6.  График производства работ

4.5.7.  Контроль качества строительных работ

4.5.8.  Техника безопасности и охрана труда

5. Организация строительства

5.1. Характеристика объекта и условий строительства

5.2. Описание метода выполения СМР

5.2.1.  Метод производства работ

5.2.2.  Подсчет объемов работ

5.3. Выбор монтажного крана по техническим параметрам

5.4. Калькуляция трудовых затрат

5.5. Графики движения ресурсов по объекту

5.6. Расчет ресурсов строительства

5.6.1.  Определение расчетной численности работников

5.6.2.  Определение состава и площадей временных зданий и сооружений

5.6.3.  Расчет потребности в складских площадях

5.6.4.  Расчет потребности в воде и энергоресурсах на строительной площадке

5.6.5.  Расчет потребности в сжатом воздухе

5.6.6.  Расчет потребности в тепле

5.6.7.  Определение потребности в кислороде

5.7. Стройгенплан

5.8. Технико-экономические показатели по проекту

5.9. Охрана труда и окружающей среды

6. Безопасность жизнедеятельности

6.1. Безопасность труда

6.1.1. Схема планировочной организации труда

6.1.2.  Архитектурные решения

6.1.3.  Конструктивные и объемно планировочные решения

6.1.4.  Система электроснабжения

6.1.5.  Система водоснабжения

6.1.6.  Отопление, вентиляция и кондиционирование воздуха

6.1.7.  Проект организации строительства

6.2. Охрана окружающей среды

6.3. Пожарная безопасность

6.4. Расчетная часть. Определение выделений (выбросов) загрязняющих веществ в атмосферу при сварочных работах

Приложения

Проект 9-ти этажного жилого дома

Содержание

Введение

. Архитектурно-строительный раздел

.1 Объемно-планировочное решение

.2 Конструктивное решение

.3 Внутренние отделочные работы

.4 Наружные отделочные работы

.5 Описание генерального плана
благоустройства территории

.6 Инженерное оборудование

.6.1 Водоснабжение

.6.2 Пожаротушение

.6.3 Бытовая канализация

.6.4 Дренаж

.6.5 Отопление

.6.6 Вентиляция

.6.7 Электроснабжение

.6.8 Телефонизация

.6.9 Радиофикация

.6.10 Газоснабжение

.7 ТЭП здания

.8 Теплотехнический расчет наружной
стены здания

. Расчетно-конструктивный раздел

.1 Выбор типа фундамента и
определение глубины заложения

.2 Расчет свайного фундамента

.2.1 Сбор нагрузки по сечению 1-1

.2.2 Расчет сваи

.2.3 Конструирование ростверка

.2.4 Расчет ростверка по сечению 1-1

.2.5 Расчет осадки свайного
фундамента

. Технологический раздел

.1 Область применения

.2 Технология и организация
выполнения работ

.2.1 Каменные работы

.2.2 Монтажные работы

.3 Подбор монтажного крана

.4 Требования к качеству и приемке
работ

.4.1 Требования к качеству каменных
работ

.4.2 Требования к качеству монтажных
работ

.5 Техника безопасности

.5.1 Каменные работы

.5.2 Монтажные работы

.6 Потребность в ресурсах

.7 График производства работ

.8 Технико-экономические показатели

. Организационный раздел

.1 Общие данные

.1.1 Характеристика условий
строительства

.1.2 Природно-климатические условия
строительства

.2 Описание методов выполнения
основных СМР с указаниями по технике безопасности

.2.1 Подготовительный и основной
периоды строительства

.2.2 Земляные работы

.2.3 Устройство фундаментов

.2.4 Монтаж здания

.2.5 Отделочные работы

.2.6 Перечень актов на скрытые
работы

.2.7 Транспортные работы

.2.8 Указания по охране труда

.3 Расчет численности персонала
строительства

.4 Обоснование потребности и выбор
типов временных зданий и сооружений

.5 Расчет потребности в воде и
определение диаметра труб временного водопровода

.6 Расчет потребности в
электроэнергии

.7 Расчет потребности в сжатом
воздухе и определение сечения разводящих трубопроводов

.8 Определение потребности в
кислороде

.9 Расчет потребности в тепле

.10 Расчет потребности в
транспортных средствах

.11 Расчет потребности в складских
помещениях

.12 Технико-экономические показатели
проекта производства работ

. Безопасность жизнедеятельности

.1 Анализ опасных и вредных производственных
факторов при организации работ по монтажу фундамента здания

.2 Расчет устойчивости крана

6. Экологический
раздел

6.1 Учет экологических требований
при проектировании зданий в условиях периодического подтопления

.2 Мероприятия по предотвращению поднятия
уровня грунтовых вод

Заключение

Список использованных источников

Приложение

Введение

Жилищная проблема в Вологодской области была и
остается актуальной в связи с ростом численности населения, и для ее решения в
нашем городе активно ведется строительство нового доступного и комфортного
жилья.

Данный дипломный проект разработан для 9-ти
этажного жилого дома в г. Вологда. Данное здание включает:

·
встроенные
помещения цокольного, 1-го и 2-го этажей;

·
жилые
помещения 3-9 этажей.

Площади нижних этажей здания отданы под
специализированные помещения (офисные, административные) с целью ускорения
сроков окупаемости, повышения рентабельности строительства и удешевления
стоимости квартир.

Графическая часть проекта, оформление
пояснительной записки, расчеты выполнены на ПК с использованием систем АutoCAD,
Word, Excel, различных программ и других технических средств, позволяющих
автоматизировать подобного рода проектные работы.

1. Архитектурно-строительный
раздел

.1 Объемно-планировочное решение

Объемно-планировочные решения приняты в
соответствии с требованиями строительных норм и правил.

Здание в плане прямоугольное девятиэтажное с
размерами в осях 23,34 м х 14,63 м, имеется подвальный этаж высотой 2,25 м. В
подвальном этаже располагаются административные помещения, электрощитовая,
тепловые пункты, водомерный узел. На первом и втором этажах — офисные
помещения, с третьего по девятый этаж — жилые помещения. Высота этажа
составляет 3 м.

В жилом доме запроектировано 22 квартиры. Из них
4 четырехкомнатных, 9 двухкомнатных и 9 однокомнатных. Для технического
обслуживания крыш предусмотрены выходы. Проветривание квартир и коридоров
естественное, а так же через блоки вытяжной вентиляции, расположенных в
санузлах и кухнях. Сообщение между этажами происходит с помощью
лестнично-лифтового холла, состоящего из лестничных клеток и лифтовой кабины.
Проектом предусматривается установка пассажирского лифта ПП-0611Щ
грузоподъемностью Q=630 кг и
скоростью V=1м/с.

Здание оборудовано пандусами для доступа на
первый этаж маломобильных групп населения. Класс здания II,
степень огнестойкости II,
степень долговечности II.

Общая площадь — 2570,3 м², площадь
застройки — 465 м², строительный объем — 82657 м³.

Объемно-планировочным решением предусмотрено
максимальное объединение санузлов в блоки с целью уменьшения протяженности
внутренних инженерных сетей, в частности водопровода и канализации.

Здание главным фасадом ориентировано на
северо-восток, что обеспечивает оптимальную продолжительность инсоляции жилых
комнат, соответствующую [16]. Теплозащита дома выполнена с учетом требований
[1]. В качестве утеплителя используется пенополистирол ПСБ-с-35(в стенах) и
Пеноплекс 35 (в покрытии). Жилые комнаты, кухни запроектированы с естественным
боковым освещением через окна.

.2 Конструктивное решение

Принятые в проекте конструктивные решения
отражены в таблице 1.1.

Таблица 1.1 — Конструктивные решения

Наименование конструктивного элемента	Принятое решение
1. Фундаменты	Свайные с ленточным монолитным ростверком из бетона В15, F50, W4
2. Стены цокольного этажа	Из сборных блоков по ГОСТ 13579-85*
3. Стены: -наружные -внутренние	Стены 1 и 2 этажей выполнять сплошной кладкой толщиной 770 мм из кирпича КП-У 150/25/ГОСТ 530-95 производства «Норский керамический завод» г. Ярославль. Стены 3 … 9 этажей приняты 680 мм (капитальная часть 510 мм) из кирпича СУР 125/15 ГОСТ 379-95 производства ОАО «Череповецкий завод силикатного кирпича» с облицовкой из кирпича КП-У 150/25 ГОСТ 7484-78 производства «Норский керамический завод» г. Ярославль, с уширенным швом 5 см, заполненным плитами пенополистирола марки ПСБ-С-35 ГОСТ 15588-86.Из силикатного кирпича СУР-150/15 по ГОСТ 379-95. Кирпич СУР 150(125)/15 ГОСТ 379-95 производства ОАО «Череповецкий завод силикатного кирпича»
4. Перегородки	Перегородки толщиной 120 мм из кирпича К-075/15/ГОСТ 530-95 на сложном растворе М50 с армированием двумя d=6 А-I через 5 рядов кладки. Перегородки толщиной 70 мм выполнены из пазогребневых силикатных блоков по ТУ 5741-003-05306123-2002. Между квартирами устанавливаются 2 перегородки толщиной 70 мм с прослойкой 40 мм, заполненной плитами ПСБ-С-15 ГОСТ 15588-86.
5. Перемычки	Железобетонные по с.1.038.1-1, в.1 — 5.
6. Лестницы	Сборные ж/б ступени по ГОСТ 8717.0-84* по металлическим косорурам.
7. Перекрытия	Сборные железобетонные многопустотные по серии 1.14.1.1, в. 60, 64.
8. Крыша	Плоская совмещенная
9. Кровля	Принятый материал покрытия Линокром.
10. Утеплитель кровли	Пеноплэкс марки 35 ТУ 5767-001-56925804-2003
11. Окна и балконные двери квартир	Из ПВХ профилей по ГОСТ 30674-99
12. Двери	Индивидуальные из ПВХ профилей по ГОСТ 30674-99, сертифицированные противопожарные двери с. ДМП — Пульс, деревянные двери по ГОСТ 6629-88 и ГОСТ 24698-81.

.3 Внутренние отделочные работы

Потолки в квартирах — затирка цементным
раствором и водоэмульсионная окраска. Стены в жилых помещениях оштукатуриваются
и оклеиваются обоями; на кухнях, в санузлах и внеквартирных коридорах —
улучшенная штукатурка с последующей окраской водоэмульсионными красками. Полы —
в жилых помещениях — линолеум, в санузлах и внеквартирных коридорах —
керамическая плитка, в офисных помещениях — керамическая плитка, на лоджиях,
балконах и в технических помещениях — стяжка из цементного раствора.

В кухнях выполняется фартук из глазурованной
плитки высотой 600 мм на расстоянии 800 мм от пола по фронту оборудования.
Стены оклеиваются водостойкими обоями.

В санузлах и в ванных комнатах выполняется
облицовка стен глазурованной плиткой на высоту 1,8 м, выше — водоэмульсионная
окраска, потолки — водоэмульсионная окраска, полы — керамическая плитка. В
ванных комнатах и туалетах, примыкающих к наружной стене, для защиты от
конденсата, на наружную стену нанести 2 слоя п/э пленки по ГОСТ 10354-82 на
битумной мастике под штукатурку.

В тамбурах входов — известковая окраска стен по
штукатурке, известковая побелка потолков.

.4 Наружные отделочные работы

Стены жилого дома выполнить из силикатного
кирпича с облицовкой керамическим кирпичом.

Цоколь облицовывается керамогранитом по бетонным
блокам и каменной кладке.

Ограждения лоджий выполнить из плит из легкого
бетона.

.5 Описание генерального плана и благоустройства
территории

Площадка для строительства жилого дома находится
в центральной части г. Вологда. На участке запроектирован один 9-этажный жилой
дом со встроено-пристроенными помещениями. Отведенная территория свободна от
построек и окружена 4-5-этажной застройкой.

За отметку ±0.000 принимается
уровень чистого пола первого жилого этажа, абсолютная отметка которого +117,32
в Балтийской системе координат.

Комплекс мероприятий по благоустройству
территории проектируемого жилого дома направлен на создание комфортных условий
проживания населения, отвечающих утвержденным нормативам и включает в себя
следующие виды работ:

озеленение дополнительно к существующему всех
свободных от застройки покрытий, площадок, участков путем посадки деревьев,
кустов групповой и рядовой посадки, устройства газонов с засевом их
травосмесью;

понижение бортового камня до 5 см в местах,
предусмотренных для съезда инвалидов и маломобильных групп населения.

устройства необходимых площадок внешнего
благоустройства различного назначения:

площадка для детей школьного и дошкольного
возраста;

площадка для отдыха взрослого населения на
открытом воздухе;

хозяйственная площадка;

площадка для мусороконтейнеров;

площадка для временной стоянки автомобилей;

физкультурно-спортивная площадка;

места для парковки автомобилей.

Вертикальная планировка участка выполнена
методом красных горизонталей и обеспечивает отвод поверхностных вод в
пониженные места естественного рельефа (ливневую канализацию), увязана с
благоустройством существующих зданий, улиц проездов.

Наружное пожаротушение осуществляется из
гидрантов на сети водопровода.

В качестве плодородного слоя для газонов
используется почвенный покров, снятый с площади участка, привозной грунт.

Свободные от застройки, проездов и площадок
территории озеленяются путем устройства газонов, посадки деревьев и кустарника.

.6 Инженерное оборудование

.6.1 Водоснабжение

Источник водоснабжения — водопровод d150мм
внутриквартальный.

Водопровод выполнен из труб полиэтиленовых
напорных ПЭ100 d=90х5,4 ГОСТ
18599-2001.

Врезка хозяйственно-питьевого водопровода в
проектируемый колодец на запроектированном выносе хозяйственно-питьевого
водопровода. Для учета воды на вводе установлен водомерный узел с водосчетчиком
ВСХ-32.

Вынос водопровода из под пятна застройки
выполнен из труб полиэтиленовых напорных ПЭ100 d=160х9,5
ГОСТ 18599-2001.

Горячее водоснабжение принято от водо-водяных
водоподогревателей подключенных по двухступенчатой схеме, расположенного в
помещении теплового пункта.

.6.2 Пожаротушение

Наружное пожаротушение предусматривается от
пожарных гидрантов: существующего на уличном водопроводе по ул. Козленская и
проектируемого.

.6.3 Бытовая канализация

Сброс стоков осуществляется в проектируемый
канализационный колодец d150мм.

Водоотведение жилого дома — 23,51 м³/сутки.
Сеть хозяйственно-бытовой канализации выполняется из труб асбестоцементных
напорных ГОСТ 539-80, выпуски хозяйственно-бытовой канализации — из чугунных
труб ГОСТ 6942-98.

Смотровые колодцы приняты из сборных ж/б
элементов по серии 3.900.1-14.

.6.4 Дренаж

Защита подвальных помещений и понижение уровня
грунтовых вод осуществляется пристенным дренажем. Дренаж выполняется из
асбестоцементных труб d150 мм по ГОСТ 1839-80* с укладкой выше подошвы
фундамента. Для приема воды в трубах сверлятся отверстия d10 мм из расчета 25
отверстий на 1 п.м дрены. Вокруг дрены устраивается 3-х-слойная обсыпка
фильтрующим материалом, гравием и песком. Смотровые колодцы приняты по типовому
проектному решению 3.900.1-14.

Сброс ливневых и дренажных вод осуществляется в
проектируемый колодец на дворовой ливневой канализации через насосную
установку.

Ливневая канализация выполняется из
асбестоцементных напорных труб по ГОСТ 539-80, выпуски внутренних водостоков —
из чугунных труб ГОСТ 6942-98.

.6.5 Отопление

Точка подключения проектируемой теплосети
принята в реконструируемой тепловой камере.

Наружная теплосеть к заданию выполняется из труб
стальных, электросварных d76х3,0 мм в тепловой изоляции из пенополиуретана с
полиэтиленовым покрытием заводского изготовления, проложенных подземно в
непроходном канале марки КЛ 60х45.

Так же предусмотрен вынос теплосети d108х4,0
из под пятна застройки в непроходном канале марки КЛ 90х45.

Расчетные параметры теплоносителя системы
отопления 90-70 С.

Система отопления двухтрубная с горизонтальной
разводкой поэтажная. В квартирах — лучевая двухтрубная. Нагревательные приборы
алюминиевый радиатор РН-500 и фирмы «Изотерм».

Поквартирная разводка и стояки приняты из труб
фирмы Wirsbo. Стояки для системы отопления выполнены из стальных труб.
Магистральные трубопроводы прокладываются в цокольном этаже.

В тепловом пункте изоляция минераловатными
изделиями толщиной по ТУ 5762-013-04001485-97 с покровным слоем из
стеклопластика рулонного типа РСТ по ТУ 2296-014-00204961-99.

Удаление воздуха из системы отопления — кранами
Маевского, установленными в верхних точках отопительных приборов и шаровыми
кранами, установленными в верхних точках системы отопления.

.6.6 Вентиляция

Система вентиляции помещений вытяжная,
естественная.

Вытяжка осуществляется из помещений кухонь и
санузлов через вентиляционные каналы встроенные во внутренние стены здания.

.6.7 Электроснабжение

По степени надежности электроснабжения
электроприемники относятся к потребителям II
категории, за исключением нагрузок лифтов и противопожарных устройств, которые
относятся к I категории. Для
подключения электроприемников I
категории в электрощитовой дома установлена панель АВР.

Система заземления электроустановки здания TN-C-S.
Разделение PEN-проводника
на РЕ и N проводники
выполнено в ВРУ.

Расчетная нагрузка:

жилого дома Р_р=47,3 кВт;

встроено-пристроенных помещений Р_р=45,0
кВт.

Точками присоединения нагрузок являются
существующая ТП-18. Электроснабжение 9-этажного жилого дома с газовыми плитами
предусмотрено по двухцепным кабельным линиям, которые подключаются от разных
секций шин 0.4 кВ ТП-18. Подключение нагрузок встроено-пристроенных помещений
выполнено по отдельным кабельным линиям от ТП-18.

Кабельные линии 10 кВ и 0.4 кВ проложить в земле
(траншее) на глубине 0.7м от поверхности земли, под проездами на глубине 1 м.

.6.8 Телефонизация

В проекте предусмотрено строительство телефонной
канализации из асбестоцементных труб ф100 мм от дома до существующей телефонной
канализации, проложенной по ул. Козленская.

Емкость телефонного кабеля 30 пар. Кабель проложен
от жилого дома до распределительного шкафа (ул. Козленская, 63) в проектируемой
и существующей телефонной канализации.

.6.9 Радиофикация

В проекте предусмотрена подвеска фидерной
радиолинии напряжением 240 В проводом БСА-4.3 мм от существующей трубостойки на
доме №49б по ул. Герцена до трубостойки на проектируемом жилом доме с заменой
сущ. трубостойки на трубостойку типа РС-III-4.2.

На проектируемом жилом доме установлены две
трубостойки типа РС-I-1,9 (в том
числе одна подставная).

1.6.10 Газоснабжение

Газоснабжение жилого дома с расходом газа 6,8 м³/ч
предусмотрено от сетей природного газа с подключением к подземному газопроводу
низкого давления d 57 мм к жилому дому Козленская, 66.

Проектируемый газопровод принят из труб
стальных, электросварных по ГОСТ 10704-91 d57х3,0
мм.

Соединения труб на сварке, изоляция весьма
усиленная. Перед нанесением изоляции сварные стенки труб проверяются
физическими методами контроля. Материалы, применяемые для защиты подземных
газопроводов от коррозии, должны соответствовать требованиям ГОСТ 9602-89.
Материал для защитных покрытий надземного газопровода в соответствии СНиП
2.04.08-87*, р. 11.

Газооборудование кухонь — 4-х горелочные газовые
плиты по ГОСТ 10798-85*.

.7 ТЭП здания

Общая площадь здания- 2570,3 м².

Площадь застройки — 465 м².

Строительный объем — 82657 м³.

Жилая площадь — 883,9 м².

Общее количество квартир — 22:

четырехкомнатных — 4;

двухкомнатных — 9;

однокомнатных — 9.

.8 Теплотехнический расчет наружной стены здания

Проект строительства девятиэтажного жилого дома
в г. Вологде предусматривает возведение многослойных наружных стен. Толщина
стен 680 мм.

Исходные данные:

облицовочный слой кладки — из керамического
кирпича толщиной 120 мм;

внутренний слой кладки — силикатного кирпича
толщиной 510 мм;

утеплитель — пенополистирол марки ПСБ-С-35, l=0,035
Вт/м×к;

район строительства — город Вологда Вологодской
области;

жилой дом

Параметры воздуха:- внутренняя температура t_в
=+21 ^оС; — относительная влажность 55-60%;- расчетная зимняя
температура t_н=
-32 ^оС.

Конструкция наружной стены представлена на
рисунке 1.1.

Рисунок 1.1 — Конструкция наружной стены: 1 —
штукатурка; 2 — кирпичная стена; 3 — утеплитель; 4 — облицовка из кирпича

Теплотехнический расчет выполняется исходя из
условия:

 (1.1)

где R₀^тр
—
базовое значение требуемого сопротивления теплопередаче ограждающей
конструкции, м·°С/Вт, следует принимать в зависимости от градусо-суток
отопительного периода, °С·сут/год, региона строительства и определять по
таблице 3 [3];

m_p—
коэффициент, учитывающий особенности региона строительства. В расчете по
формуле (2.6) для кирпичных стен принимаем m_p=0,63
(согласно п.5.2 [3]), для остальных конструкций m_p=1.

Градусо-сутки отопительного периода, °С·сут/год,
определяют по формуле:

, (1.2)

где t_от,
z_от —
средняя температура наружного воздуха, °С, и продолжительность, сут/год,
отопительного периода, принимаемые по своду правил для периода со
среднесуточной температурой наружного воздуха не более 8 °С по [1];

t_в
— расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете
ограждающих конструкций групп зданий указанных в таблице 3[3]:

t_в=+21
^оС,

t_от=
-4,0 ^оС;

z_от =228сут/год

ГСОП=(21-(-4,0))·228=5700 °С·сут

По табл. 3 [3] найдем

R₀^тр
=
a·ГСОП + b=0,00035∙5700+1,4=3,395
м²×^оС/Вт

Фактическое сопротивление теплопередаче
многослойной ограждающей конструкции R_o,
м²×°С/Вт следует определять по формуле:

, (1.3)

где a_в
— коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м²·°С),
принимаемый по таблице 4 [3].

R_к
— термическое сопротивление ограждающей конструкции, м²×°С/Вт;

a_н
— коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей
конструкции. Вт/(м×°С), принимаемый по табл. 6*
[10].

R_к
= R₁
+ R₂
+ … + R_n,
(1.4)

где R₁,
R₂,
…, R_n
— термические сопротивления отдельных слоев ограждающей конструкции, м²
×°С/Вт,
определяемые по формуле:

, (1.5)

где d — толщина слоя, м;

l — расчетный коэффициент теплопроводности
материала слоя, Вт/(м×°С), принимаемый по прилож. 3*
[10].

Найдем фактическое сопротивление теплопередаче
многослойной ограждающей конструкции:

1слой — штукатурка из сложного
раствора t=20 мм, l=0,87
Вт/мС;

слой — силикатный пустотный рядовой
кирпич t=510 мм, l=0,76
Вт/мС;

слой — утеплитель пенополистирол
ПСБ-С-35, l=0,035 Вт/мС;

слой — керамический пустотный
лицевой кирпич t=120 мм, l=0,52 Вт/мС.

R_o =1/8,7+0,02/0,87+0,51/0,76+δ₃/0,035+0,12/0,52+1/23=3,395∙0,63
Вт/(м ×°С)

Отсюда d₃=0,04 м.
Принимаем толщину утеплителя 50 мм.

благоустройство
фундамент ростверк монтажный

2. Расчетно-конструктивный раздел

.1 Выбор типа фундамента и
определение глубины заложения

Проектируемый жилой дом в г. Вологда
является девятиэтажным, имеет многослойные кирпичные стены, железобетонные
перекрытия, подвальный этаж.

По данным инженерно-геологических
изысканий подземные воды обнаружены на глубине 2,2-2,9 м от поверхности земли.
Воды неагрессивны к бетону марки W4 по водонепроницаемости и к железобетонным
конструкциям, среднеагрессивны к металлическим конструкциям. Нормативная
глубина промерзания — 150 см. Грунты относятся к сильнопучинистым.
Геологические колонки представлены в приложении 2. В толще грунтов обнаружены
суглинки текучие, которые не могут служить надежным основанием (геологическая
колонка 1-3 приложения 3).

При проектировании оснований и
фундаментов необходимо учитывать следующие положения:

обеспечение прочности и
эксплуатационных требований зданий и сооружений (общие и неравномерные
деформации сооружения не должны превышать допустимые);

максимальное использование прочности
материала фундаментов;

максимальное использование прочностных
и деформационных свойств грунтов;

достижение минимальной стоимости,
материалоемкости и трудоемкости.

Выбор типа оснований или
конструктивных решений фундаментов выполняется на основании сравнений
технико-экономических показателей, получаемых с помощью вариантного
проектирования.

К техническим показателям относятся
тип оснований и конструкции фундаментов, расчетные данные о деформируемости и
прочности грунтов основания (ожидаемые осадки, перемещения, крены и т.п.),
данные об использовании прочности материала фундамента, материалоемкость.

Рассмотрим два типа фундамента для
проектируемого здания.

1)       Ленточный фундамент.

Заглубленный ленточный фундамент является более
прочным и устойчивым, благодаря тому, что низ его находится ниже уровня
промерзания грунтовых вод и он не подвержен деформациям.

В жилом доме сборный железобетонный ленточный
фундамент. Ширина блоков под наружные стены принята 700 мм, под внутренние —
500 и 400 мм.

Определим глубину заложения фундаментов,
учитывая климатические и грунтовые условия на строительной площадке. Для этого
по карте находим, что нормативная глубина промерзания глинистых и суглинистых
грунтов для Вологды d_fn
=
1,5 м.

Коэффициент влияния теплового режима здания К_n=0,4
для отапливаемых зданий с подвалом с температурой +20⁰С. Тогда
расчетная глубина сезонного промерзания грунта:

d_f=d_fn×К_n
(2.1)

d_f=1,5×0,4=0,6
м.

Определим величину d_w=d_f
+2=0,6+2=2,6
м.

Для глинистых грунтов по таблице 5.3 [4] при d_w=2,2
м > d_f
+2=2,6
м глубина заложения фундамента должна быть не менее d_f=0,6
м.

Определим отметку низа фундаментов исходя из
конструктивных особенностей. Пол подвала имеет отметку -3,0 м, толщину пола в
подвале принимаем h_сf
=0,1 м, высота фундаментной подушки равна 0,3-0,5 м, фундаментных блоков — 0,6
м. Минимальное заглубление подошвы фундамента от низа пола подвала hs для
ленточного фундамента составляет 0,3 или 0,5 м.

d = h_п + h_сf+
h_s
, (2.2)

где
h_п — отметка пола подвала; =3000+100+500=3600 мм.

Т.к.
на глубине от 1,3 м до 2,5-3,7 метров залегает слой текучего суглинка (см.
приложение 3, геологическая колонка №1), то ленточный фундамент закладываем
минимум на 0,5 метра ниже подошвы слабого грунта. =2,7+0,5=4,200 мм.

Принимаем
глубину заложения подошвы фундамента 4,2 м от нулевой отметки.

Рисунок
2.1 — Схема для определения глубины заложения фундамента

Выполняем
расчет фундамента под наиболее нагруженным участком внутренней несущей сены —
по оси В между осями 2 и 3.

При
расчетах фундаментов мелкого заложения по второму предельному состоянию (по
деформациям) площадь подошвы предварительно может быть определена из условия:

p _II =(N_оII+ GfII + GgII )/A
(2.3)

где
p_II — среднее давление по подошве фундамента от основного сочетания

расчетных
нагрузок при расчете по деформациям.

Определяем
ориентировочную площадь подошвы фундамента:

=
N_оII /(R0- gmd) (2.4)

где
N_оII — полная
нагрузка на обрез фундамента, (см. табл. 2.1-2.7 расчет свайного фундамента)

Нагрузка
от перекрытий:

^·
расчетное значение: N=531,1
кН/м²

Нагрузка от конструкции стены:

^·
расчетное значение: N=368,3
кН/м²

Нагрузка от перегородки:

^·
расчетное значение: N=47,4
кН/м²

Нагрузка от фундаментных блоков

·
расчетное
значение:

Н_ср.ф×d_ср.ф×r_ф×g_f
×g_n
=0,5×4,3×24×1,1=56,76
кН/м

N=531,1+368,3+47,4+56,76=1003,56
кН/м

d — глубина
заложения фундамента от пола подвала, d
=1,88 м;

g_m — среднее значение
удельного веса фундамента и грунта на его уступах, принимаемое обычно равным 20
кН/м3;- условные сопротивления глинистых грунтов (по табл. В.3 [3]).

Несущим слоем грунта является суглинок с I_L=0,74.
Для суглинка с показателем текучести I_L=0,74
R0=198,2 кПа

А =1003,56/(198,2-20∙1,88)= 6,2 м.

Поскольку в рассматриваемом случае
рассчитывается ленточный фундамент, площадь которого равна А=b∙l
м, получаем требуемую ширину подошвы фундамента длинной 1 м b
= 6,2 м. По каталогу сборных железобетонных изделий максимальная ширина
фундаментной подушки 3,2 м. Отсюда можно сделать вывод, что при данных
грунтовых условиях устройство ленточного фундамента невозможно.

)         Свайный фундамент.

Поскольку в основании фундамента залегают сильно
сжимаемые грунты, то в случае устройства свайного фундамента несущая
способность свай будет определяться в основном сопротивлением грунта по боковой
поверхности и в незначительной степени сопротивлением грунта под ее острием. В
случае большой расчетной нагрузки, действующей на фундамент, и исходя из
конкретных условий строительной площадки, характеризуемых материалами
инженерных изысканий, будет целесообразно устройство свайного фундамента.

Основанием фундаментов, согласно
инженерно-геологическим изысканиям, служат суглинки со следующими
физико-механическими характеристиками (см. приложение 3):

угол внутреннего трения φ=20⁰(22,6⁰);

плотность γ=22 кН/м³
(22,4 кН/м³);

удельное сцепление С=20 кПа (33,3 кПа);

модуль деформации Е=23 МПа (29 Мпа).

.2 Расчет свайного фундамента

Выполняем расчет фундамента под наиболее
нагруженным участком внутренней несущей сены — по оси В между осями 2 и 3.

2.2.1 Сбор нагрузки по сечению 1-1

Сечение 1-1 представлено на рисунке 2.2.

Сбор нагрузки от покрытия и перекрытий выполняем
в табличной форме.

Рисунок 2.2- Расчетная схема сечения 1-1.
Грузовая площадь

Таблица 2.1 — Сбор нагрузки на перекрытие над
подвалом, кН/м

Наименование нагрузки	Нормативное значение		Расчетное значение
Постоянная нагрузка 1. Конструкция пола: — керамическая плитка t=20 мм, 0,02×27 — стяжка из цем-песч. раствора t=20 мм, 0,02×18 — легкий бетон, t=40 мм 0,040×14 — железобетонная плита 0,12×25	0,54 0,36 0,56 3,0	1,2 1,3 1,3 1,1	0,65 0,47 0,73 3,3
Итого постоянной нагрузки:	4,46		5,15
Временная нагрузка от людей и оборуд.(офис)	2,0	1,2	2,4
Полная нагрузка:	6,46		7,55

Таблица 2.2 — Сбор нагрузки на перекрытие
типового этажа, кН/м

Наименование нагрузки	Нормативное значение		Расчетное значение
Постоянная нагрузка 1. Конструкция пола: — линолеум на звукоизолирующей основе t=5мм, 0,005×14 — стяжка из ГВЛВ 2 слоя t=10 мм, 2×0,010×11 — засыпка из шлакопемзы t=55 мм, 0,055×5 — железобетонная плита 0,12×25	0,07  0,22 0,28 3,00	1,2  1,3 1,2 1,1	0,08  0,29 0,34 3,30
Итого постоянной нагрузки:	3,57		4,01
Временная нагрузка от людей и оборудования (квартира)	1,5	1,3	1,95	5,07		5,96

Таблица 2.3 — Сбор нагрузки на перекрытие
типового этажа, кН/м

Наименование нагрузки	Нормативное значение		Расчетное значение
Постоянная нагрузка 1. Конструкция пола: — керамическая плитка t=13 мм, 0,013×27 — стяжка из цем-песч. раствора t=50 мм, 0,05×18 — железобетонная плита 0,12×25	0,35 0,90  3,00	1,2 1,3  1,1	0,42 1,17  3,30
Итого постоянной нагрузки:	4,25		4,89
Временная нагрузка от людей и оборудования (внеквартирный коридор)	3,0	1,2	3,6
Полная нагрузка:	7,25		8,49

Таблица 2.4 — Сбор нагрузки на перекрытие 9-го
этажа, кН/м

Наименование нагрузки	Нормативное значение		Расчетное значение
Постоянная нагрузка 1. Конструкция пола: — керамическая плитка t=20 мм, 0,02×27 — стяжка из цем-песч. раствора t=20 мм, 0,02×18 — легкий бетон, t=40 мм 0,040×14 — железобетонная плита 0,12×25	0,54 0,36 0,56 3,0	1,2 1,3 1,3 1,1	0,65 0,47 0,73 3,3
Итого постоянной нагрузки:	4,46		5,15
Временная нагрузка от людей и оборудования (внеквартирный коридор)	1,5	1,3	1,95
Полная нагрузка:	5,96		7,10

Таблица 2.5 — Сбор нагрузки на покрытие под
машинным отделением, кН/м

Наименование нагрузки	Нормативное значение		Расчетное значение
Постоянная нагрузка: — Пеноплэкс П35, t=180 мм 0,35×0,18 -пароизоляция, t=5 мм 0,005×6 — ж/б плита 0,12×25	0,05 0,03 3,00	1,2 1,2 1,1	0,06 0,04 3,3
Итого постоянной нагрузки:	3,08		3,40

Таблица 2.6- Сбор нагрузки на покрытие, кН/м

Наименование нагрузки	Нормативное значение		Расчетное значение
Постоянная нагрузка: — Линокром — 2 слоя, t=4 мм 0,008×12	0,09	1,2	0,12
-листы асбестоцементные t=10 мм, 0,01×18 — пеноплекс 35, t=180 мм, 0,35×0,18 — гравий керамзитовый t=80 мм, 0,08×5 — линокром, t=4 мм, 0,004×12 — ж/б плита 0,12×25	0,18 0,06 0,40 0,05 3,00	1,2 1,2 1,3 1,2 1,1	0,22 0,07 0,52 0,06 3,3
Итого постоянной нагрузки:	3,78		4,29
Временная нагрузка: Снеговая	1,68	1,4	2,35
Полная нагрузка:	5,46		6,64

Таблица 2.7 — Сбор нагрузки на перекрытие
машинного помещения, кН/м

Наименование нагрузки	Нормативное значение		Расчетное значение
Постоянная нагрузка 1. Конструкция пола: — стяжка из цем-песч. раствора t=50 мм, 0,05×18 — железобетонная плита 0,12×25	0,9 3,0	1,3 1,1	1,17 3,3
Итого постоянной нагрузки:	3,9		4,47
Временная нагрузка от людей и оборудования	1,5	1,3	1,95
Полная нагрузка:	5,4		6,42

Снеговая нагрузка:

нормативное значение:

S₀ = 0,7 c_e c_t
m S_g , кН/м²
(2.5)

где c_e
= 1,0, c_t
= 1,0, μ=1 для плоской кровли с уклоном меньше
30º.

S₀=0,7∙1∙1∙1∙2,4=1,68
кН/м²,

расчетное значение: S=1,4∙1,68=2,35
кН/м².

Определим полную нагрузку на уровне подошвы
фундамента.

Нагрузка от покрытия и перекрытия

q_табл.2.1∙2×L_ср+(q_табл.2.2∙7+q_табл.2.3∙6+q_табл.2.4+q_табл.2.5+q_табл.2.6∙2+q_табл.2.7)×L₁,
(2.6)

·
нормативное
значение:

6,46∙2×6,94+(5,07∙7+7,25∙6+5,96+3,08+5,46∙2+5,4)×3,47=451,8
кН/м

— расчетное значение:

7,55∙2×6,94+(5,96∙7+8,49∙6+7,1+3,40+6,64∙2+6,42)×3,47=531,1
кН/м

Нагрузка от конструкции стены

·
нормативное
значение:

Н_ср._ст×d_ср.ст×r_ст×1=27,22×0,51×18+24,3×0,02×2×18+(0,5×18+0,05×0,35)×4,18+

+(0,5×18+0,05×0,35)×4,18×3,47/4,41=334,8
кН/м

·
расчетное
значение:

Н_ср._ст×d_ср.ст×r_ст×1×g_f
×g_n
=334,8×1,1=368,3
кН/м

Нагрузка от перегородки:

·
нормативное
значение:

V_п×n_п×r_п
/L₁=2,7×0,25×2,05×18×6/3,47=43,1
кН/м

·
расчетное
значение:

V_п×n_п×r_п×g_f
×g_n
/L₁
=43,1×1,1=47,4
кН/м

Нагрузка от фундаментных блоков

·
нормативное
значение:

Н_ср.ф×d_ср.ф×r_ф×1=2,7×0,5×22=29,7
кН/м

·
расчетное
значение:

Н_ср.ф×d_ср.ф×r_ф×1×g_f
×g_n
=29,7×1,1=32,7 кН/м

Нагрузка от ростверка

·
нормативное
значение:

Н_р.×d_р.×r_р.×1=1,74×0,6×25×1=26,1
кН/м

·
расчетное
значение:

Н_р.×d_р.×r_р.×1×g_f
×g_n
=26,1×1,1=28,7 кН/м

Итого по сечению 1-1:

·
нормативное
значение: 451,8+334,8+43,1+29,7+26,1=885,5 кН/м

·
расчетное
значение: 531,1+368,3+47,4+32,7+28,7=1008,2 кН/м.

.2.2 Расчет сваи

Расчетная нагрузка на фундамент по сечению 1-1 N_1-1=1008,2
кН/м; колонка грунтов показана на рисунке 2.3, показатель текучести для грунтов
— I_L;
, толщина слоя — ℓ_i
, м; марка свай С 60.30-2. Принимаем высоту ростверка h_р=
0,6 м.

Так как в колонке грунтов грунты сжимаемые, то
по схеме взаимодействия с грунтом свая является висячей, т.е. передает нагрузку
за счет сил трения по боковой поверхности и через острие.

Определяем глубину погружения нижнего конца
сваи:

= ℓ_св+d=6,0+2,88=8,88 м,

где d -расстояние от уровня земли до отметки
низа ростверка (т.к здание с подвалом, ростверк будет ниже отметки пола
подвала).

По табл. 7.2 [4] определяем расчетное
сопротивление под нижним концом забивной висячей сваи R, кПа, методом
интерполяции: определяем R для суглинка с показателем текучести I_L=0,22
при глубине погружения z= 8,88 м.

При z₁=7 м R₁= 4300 кПа;
при z₂= 10м R₂= 5000кПа. Тогда при z=8,88м:

 (2.7)

Разобъём толщину грунтов под подошвой ростверка
на элементарные слои толщиной не более 2 м и определим среднюю глубину
расположения каждого слоя от уровня планировки — z, м.

Рисунок 2.3- Расчетная схема свайного фундамента

Для каждого элементарного слоя определим
расчетное сопротивление по боковой поверхности сваи f_i
,кПа — методом интерполяции по формуле:

  (2.8)

Определим f₁
при z₁=3,690
м для суглинка с I_L=0,41.
При z_в=3
м f_в=25
кПа; при z_н=4
м f_н=27
кПа. Тогда

кПа

Определим f₂
при z₂=5,25м
для суглинка с I_L=0,22.
При z_в=5
м f_в=56
кПа; при z_н=6
м f_н=58
кПа. Тогда

 кПа

Определим f₃
при z₃=6,75
м для суглинка с I_L=0,22.
При z_в=6
м f_в=58
кПа; при z_н=8
м f_н=62
кПа. Тогда

 кПа

Определим f₄
при z₄=8,190
м для суглинка с I_L=0,22.
При z_в=8
м f_в=62
кПа; при z_н=10
м f_н=65
кПа. Тогда

 кПа

Занесём результаты расчета в таблицу 2.8.

Определим несущую способность забивной висячей
сваи:

 (2.9)

где g_c
— коэффициент условий работы сваи в грунте, принимаемый g_c=1;

R — расчетное
сопротивление грунта под нижним концом сваи, кПа (тс/м²), полученное
по формуле 2.7;

A — площадь опирания
на грунт сваи, м², принимаемая по площади поперечного сечения сваи
брутто или по площади поперечного сечения камуфлетного уширения по его наибольшему
диаметру, или по площади сваи-оболочки нетто;

Таблица 2.8 — Определение расчетного
сопротивления по боковой поверхности забивной висячей сваи

Наимен. природн слоя	Толщина элементарн. слоя hi , м	Глубина расположения слоя zi , м	fi кПа	fi∙hi кН/м
Суглинок IL=0,41 ℓ1= 2 м	h1= (2,0- -0,38) = 1,62 м		26,38	42,74
Суглинок IL=0,32, ℓ2= 4,63 м	h2= 1,5 м h3= 1,5 м h4= 4,38-1,5·2=1,38 м		56,5 59,5 62,3	84,75 89,25 86,0
	∑ fi∙hi =302,7кН/м

u — наружный
периметр поперечного сечения сваи, м;

f_i
— расчетное сопротивление i-го
слоя грунта основания на боковой поверхности сваи, кПа (тс/м²),
принимаемое по табл.7.3 [4];

h_i
— толщина i-го слоя грунта,
соприкасающегося с боковой поверхностью сваи, м;

g_cR,
g_cf
— коэффициенты условий работы грунта соответственно под нижним концом и на
боковой поверхности сваи, учитывающие влияние способа погружения сваи на
расчетные сопротивления грунта и принимаемые по табл. 7.4 [23].

Определяем площадь сечения и периметр сваи: и=4∙b=4∙0,30=1,2
м. А= b²=0,30²=0,09 м², где b — ширина
поперечного сечения сваи, дана в марке сваи в см, свая С 60.30-2, ℓ_св=
6 м, b=30 см.

Коэффициент условий работы сваи в грунте γ_с=
1. По табл.7.4 [3] определяем коэффициент условий работы грунта под нижним
концом свай при погружении свай дизель-молотом γ_сR=
1. Коэффициент условий работы грунта по боковой поверхности свай γ_сf=
1.

F_d=1∙(1∙4738,7∙0,09+1,2∙1∙302,74)=907,1
кН.

Допускаемая нагрузка на сваю:

 =кН
,

где коэффициент надежности γ_k=
1,4, если несущая способность сваи определена расчетом по формулам и таблицам
СНиП.

Определим шаг свай в ленте по сечению 1-1:

=
м,

где N_1-1
—
расчетная нагрузка на фундамент по сечению 1-1.

Расстояние между осями забивных висячих свай
принимается с≥ 3b=3∙0,30=0,9
м. Окончательно принимаем шаг свай по сечению 1-1 равным 0,635 м, расставляя их
в шахматном порядке. Расстояние между рядами принимаем 0,64 м.

.2.3 Конструирование ростверка

Сопряжение сваи с ростверком жёсткое, т.к стволы
свай располагаются на слабых грунтах. В таком случае высота ростверка определяется
заделкой головы сваи в ростверк на глубину, равную длине анкеровки арматуры
сваи.

Определим ширину ростверка при трехрядном
расположении свай в шахматном порядке находим ширину ростверка:

b_рост≥d·2+b+0,1,
м (2.10)

где d
— минимальное расстояние между рядами свай.

b_рост≥0,64·2+0,3+0,1=1,68
м

Ширину ростверка принимаем равной 1,74 м.

.2.4 Расчет ростверка по сечению 1-1

Конструкция ростверка по сечению 1-1
представлена на рисунке 2.4.

Ростверк рассчитывают как железобетонную
многопролетную балку с опорами на головы свай. Расчетная нагрузка на 1пог. м
ростверка с учетом его собственного веса (из п. 2.2.1) q=1008,2
кН/м.

Рисунок 2.4 — Конструкция свайного ростверка по
сечению 1-1

Максимальный изгибающий момент:

,

где ℓ =0,9 м — расстояние между осями свай
соседних рядов по диагонали.

Армирование ростверка производится
пространственными арматурными каркасами из арматуры класса А300. Для
монолитного ростверка применяем бетон класса В15. Определяем расчетные
характеристики материалов: R_b u R_s , кПа, по таблицам 5.2
и 5.12 [24]: R_b=8,5 МПа u R_s=270 МПа.

Рисунок 2.5- Расчетная схема ростверка по
сечению 1-1

Ростверк укладывают по бетонной подготовке
класса В3,5. Толщина защитного слоя h_з.сл≥ 35 мм. Расчетное
сечение ростверка — прямоугольное. Рабочая высота сечения h₀ = h_р—
а, где а=50 мм. Тогда h₀=600-50=550 мм.

Рисунок 2.6- Расчетное сечение ростверка

Определим табличный коэффициент:

   (2.11)

По табл.4  [5] определяем коэффициент η;
η=0,991.

Площадь рабочей арматуры:

 , см²
(2.12)

Принимаем по сортаменту 18 Ø12
А300
с Аs=20,36 см² с запасом. В каркасе ростверка рабочей является и
верхняя, и нижняя продольная арматура.

Диаметр поперечной арматуры Ø6
А240.
Шаг поперечных стержней:

мм, S
≤
300 мм.

Принимаем шаг поперечных стержней 200 мм.
Плоские каркасы объединяются в пространственный соединительными стержнями с
шагом S= 300…500 мм. Принимаем шаг соединительных стержней 400 мм. Эскиз
арматурного каркаса и схема армирования ростверка представлены на рисунке 2.7.

Рисунок 2.7- Каркас ростверка и схема
армирования ростверка

.2.5 Расчет осадки свайного фундамента

Расчет производим методом послойного
суммирования. Расчет осадки производится по 2 группе предельных состояний на
действие нормативных нагрузок по нормативным характеристикам.

Суммарная осадка составляет:

s_общ<
s_u
,
(2.13)

S_u
—
предельное значение совместной деформации сваи, свайного фундамента и
сооружения, S_u=
12 см.

Осадка основания определяется методом
элементарного послойного суммирования по формуле:

 (2.14)

где п — погонная нагрузка на свайный фундамент,
кН/м (кгс/см), с учетом веса фундамента в виде массива грунта со сваями,
ограниченного: сверху — поверхностью планировки; с боков — вертикальными
плоскостями, проходящими по наружным граням крайних рядов свай; снизу —
плоскостью, проходящей через нижние концы свай;

Е, v
-значения модуля деформации, кПа (кгс/см²), и коэффициента Пуассона
грунта в пределах сжимаемой толщи, определяемые для указанного выше фундамента;

d₀ -коэффициент,
принимаемый по номограмме в зависимости от коэффициента Пуассона v, приведенной
ширины фундамента  (где b
— ширина фундамента, принимаемая по наружным граням крайних рядов свай; h
— глубина погружения свай) и приведенной глубины сжимаемой толщи H_c/h
(H_c — глубина
сжимаемой толщи).

Осадку рассчитываем в следующем порядке:

1. Грунты, лежащие ниже подошвы фундамента,
разбиваем на слои, толщиной

где В_усл — условная ширина подошвы,
определяемая графически, м (рисунок 2.8). Для ее определения необходимо
рассчитать среднее значение угла внутреннего трения.

j_ср= (h₁j₁+
h₂j₂)/(h₁+
h₂),
° (2.15)

где h₁;
h₂
— мощность слоев грунта, прорезаемых сваей, м;

j₁;
j₂— углы внутреннего
трения соответствующих слоев, град.

j_ср=(1.62´17.4+4.38´20)/(1,62+4,38)=19,3⁰

j_ср/4=4,8 ⁰

b_усл =
2,57 м

м

. Определяем давление от собственного веса
грунта по формуле

s_zqi=g_i×z_i
, (2.16)

где g_i
— удельный вес i-го слоя
грунта;

z_i
— глубина заложения подошвы i-го
слоя грунта.

γ₁=19,7
кН/м³

γ₂=18,0
кН/м³

Согласно п. 5.6.40 [27] удельный вес грунтов,
залегающих ниже уровня подземных вод, должен приниматься с учетом взвешивающего
действия воды при коэффициенте фильтрации слоя грунта больше 1х10⁵м/сут
и

I_L
>0,25 (для глинистых грунтов).

γ₃=
γ₂— γ_w=18,0-10=8,0
кН/м³

γ₄=22
кН/м³

s_zq1=0,17×19,7=3,35
кПа

s_zq2=0,38×18,0=6,84
кПа

s_zq3=1,62×8,0=12,96
кПа

γ_w·h_w=10·1,62=
16,2 кПа

s_zq4=22×14,38=316,36
кПа

3. Определяем дополнительное давление по глубине
по формуле:

, (2.17)

где a_i
— коэффициент, принимаемый по табл. 5.8 [27] в зависимости от формы подошвы
фундамента и относительной глубины, равной x=2×z/b.

Среднее давление под подошвой фундамента:

р=(N+N_ф)/В_усл,
(2.18)

где N
— нормативная нагрузка на обрезе фундамента, N=885,5
кН/м;

N_ф —
нагрузка от фундамента,

N_ф
=20×1,58×6=189,6
кН/м

где 20 кН/м³— удельный вес массива
грунта со сваями;

п=р=(885,5+189,6)/2,57=418,3 кПа

;

g^,_II—
удельный вес грунта, расположенного выше подошвы фундамента;

d — глубина
заложения фундамента.

g^,_II=(19,7×0,17+18×0,38+8×1,62+22×4,38)/(0,17+0,38+1,62+4,38)=18,2кН/м³

 кПа

; (2.19)

кПа

Результаты сведены в таблицу 2.9.

Рисунок 2.8 — Определение осадки

Таблица 2.9 — Расчет осадки

Слой	zi, м	hi, м	γ, кН/м3	szqi, кПа	2z/b	ai	szрi, кПа	Е, МПа
1	1,0	14,38	22,0	316,36	0,78	0,886	264,7	23
2	2,0				1,56	0,653	195,1
3	3,0				2,33	0,490	146,4
4	4,0				3,11	0,384	114,7
5	5,0				3,89	0,314	93,8
6	6,0				4,66	0,266	79,5
7	7,0				5,45	0,229	68,4
8	8,0				6,22	0,201	60,1
9	9,0				7,00	0,180	53,8
10	10,0				7,78	0,159	47,5

Границы сжимаемой толщи H_с=13,8
м,

H_c/h=13,8/6,65=2,1

п=р=418,3 кН

Для суглинков v=0,35

d₀ =2,0

S=418,3·(1-0,35²)·2,0·10³/3,14·23·10⁶=0,01
м=10 мм

мм < 120 мм — условие выполняется, т.е.
осадка фундамента меньше нормативной.

3. Технологический раздел

.1 Область применения

Данная технологическая карта разработана на
производство кладочно-монтажных работ выше отметки 0,000. Здание в осях
23,34х14,63 м.

В состав работ, рассматриваемых технологической
картой входят:

кладочные работы (возведение стен, перегородок);

монтажные работы;

заделка стыков в плитах перекрытия и сварка
анкеров;

монтаж сборных железобетонных перемычек,
лестничных ж/б ступеней и металлических косоуров, балок.

.2 Технология и организация выполнения работ

.2.1 Каменные работы

Кладку стен следует выполнять по рабочим
чертежам.

При кладке наружных верстовых рядов причалку
устанавливают для каждого ряда, а при кладке внутренней версты — через каждые
2-3 ряда. Чтобы причалка не провисала, под нее кладут на растворе маячные
кирпичи через каждые 4-5 м.

Раскладку кирпича делают стопками по два кирпича
параллельно оси стены — для ложкового ряда и перпендикулярно к оси — для
тычкового ряда. Для наружной версты кирпич по внутренней половине стены, а
внутренней версты — по наружной.

Раствор подают лопатой в количестве, необходимом
для образования горизонтального шва под 6-7 кирпичей разравнивают его с помощью
кельмы.

Среднюю толщину горизонтальных швов принимают 12
мм, а вертикальных — 10 мм. Допускаются швы толщиной не более 15 мм и не менее
8 мм.

Кирпичные столбы шириной в два с половиной
кирпича и менее следует возводить из отборного целого кирпича.

В кладке использовать цепную систему перевязки.

Кладка фронтонов ведется с подмостей, имеющих
размеры в плане 5,5*2,5 м, высотой 0,9 м и 1,8 м. Для контроля за качеством
кладки между рабочим настилом и возводимой конструкцией оставляют зазор до 5
см.

Каждый ярус стены следует выкладывать так, чтобы
после установки подмостей он был выше уровня рабочего места на 2-3 ряда кладки.

Кирпич к рабочему месту каменщика подается
пакетами на поддонах при помощи подхватов с ограждениями, исключающими
выпадение отдельного кирпича.

Стены здания возводят комплексной бригадой. До
начала выполнения работ по возведению стен второго этажа должны быть закончены
строительно-монтажные работы по возведению первого этажа: выложены стены,
смонтированы перемычки и плиты перекрытия первого этажа, выполнена заливка
швов. Только после выполнения данных работ приступают к работам по кладке
последующего этажа.

Общую ширину рабочих мест принимаем равной 2,5 —
2,6 м, в том числе рабочую зону 60-70 мм. Рабочее место и расположение
материалов бригады каменщиков на подмостях приведено в графической части.

Работы по производству кирпичной кладки этажа
выполняются в следующей технологической последовательности: подготовка рабочих
мест каменщиков, кладка стен с расшивкой швов.

Подготовка рабочих мест каменщиков производиться
в следующем порядке: расставляют на подмостях кирпич в количестве, необходимом
для двухчасовой работы; расставляют ящики для раствора; устанавливают порядовки
с указанием на них отметок оконных и дверных проемов.

Процесс кирпичной кладки состоит из следующих
операций: установка и перестановка причалки; рубка и тёзка кирпичей (по мере
необходимости); подача кирпичей и раскладка их на стене; перелопачивание,
подача, расстилание и разравнивание раствора на стене; укладка кирпичей в
конструкцию стен внутренней версты; кладка связей утеплителя; укладка кирпичей
в конструкцию стен наружной версты; расшивка швов; проверка правильности выложенной
кладки.

Наружные и внутренние стены возводят
одновременно с перевязкой кладки в местах пересечения стен. Кладка наружных
стен ведется с уширенным швом.

Кирпичная кладка выполняется «двойками».
Подручный каменщик (К 2) берет кирпич с поддонов и в пределах рабочей зоны
раскладывает его по стене, затем набирает раствор из ящика и расстилает его в
зоне укладки лицевого ряда. Ведущий каменщик (К 1) берет левой рукой
подготовленный кирпич и, продвигаясь по периметру захватки, ведет кладку; при
кладке стен “под расшивку” расшивку швов делает подручный каменщик (К 2).

Другая “Двойка” ведет кладку внутренних стен.
Подручный каменщик (К 3, К 4) берет кирпич с поддонов и в пределах рабочей зоны
раскладывает его по стене, затем набирает раствор из ящика и расстилает его в
зоне укладки рядов стены. Ведущий каменщик (К 3, К 4) берет левой рукой
подготовленный кирпич и, продвигаясь вдоль стены, ведет кладку.

Возведение кирпичных стен должно осуществляться
в соответствии с требованиями СНиП 3.03.01-87.

При производстве работ пользоваться
соответствующими указаниями СНиП 12-03-2001, СНиП 12-04-2002.

Организацию рабочего места каменщиков, ведомость
основных конструкций, материалов и полуфабрикатов, а также ведомость машин,
оборудования, инвентаря, инструмент и приспособления смотри графическую часть.

.2.2 Монтажные работы

Предварительное складирование конструкций на
приобъектных складах допускается только при соответствующем обосновании.
Приобъектный склад должен быть расположен в зоне действия монтажного крана.

Монтаж конструкций каждого вышележащего этажа
(яруса) многоэтажного здания следует производить после проектного закрепления
всех монтажных элементов и достижения бетоном (раствором) замоноличенных стыков
несущих конструкций прочности, указанной в ППР.

Перемычки монтируются по ходу выполнения работ
по кладке наружных и внутренних стен. Плиты междуэтажных перекрытий
укладываются после завершения кладки этажа. До монтажа плит перекрытия опорные
поверхности стен проверяют нивелиром и водяным уровнем и при необходимости
выравнивают кладку стяжкой из цементно-песчаного раствора. Плиты стропуют
четырехветвевым стропом, их укладывают на растворную постель толщиной не более
20 мм двое каменщиков. Монтаж начинают от стены с инвентарных подмостей, а
последние плиты с ранее уложенных.

При кладке плит следят, чтобы потолок помещения
был горизонтальным. Если уложенную конструкцию необходимо переложить, её
поднимают, очищают от раствора и устанавливают заново. Швы между плитами
заделывают раствором марки 100, а места сопряжения со стенами и торцы
замоноличивают бетоном или раствором. Со стенами здания и между собой плиты
перекрытия соединяют анкерами. Монтаж плит перекрытия, подача кирпича и
раствора, монтаж перемычек, осуществляется с помощью крана.

Применение раствора, процесс схватывания
которого уже начался, а также восстановление его пластичности путем добавления
воды не допускаются.

Применение не предусмотренных проектом подкладок
для выравнивания положения укладываемых элементов по отметкам без согласования
с проектной организацией не допускается.

3.3 Подбор монтажного крана

Требуемая высота подъема крюка:

H = h_o+h_z+h_e+h_c,
м,
(3.1)

 = 31,1+0,5+0,22+3,0 =34,82 м,

где h₀—
высота последней опоры монтируемого элемента, м;

h_z—
расстояние от опоры до элемента, регламентируется ТБ, м;

h_е—
высота груза, м;

h_с—
высота строповки, м.

Требуемый вылет стрелы:

L=a/2+b+c,
м, (3.2)

L=4,5/2+2,5+18,88 =
23,63 м

а — ширина крана, м;

b — безопасное
расстояние от края крана до выступающих частей здания, м;

с — расстояние от выступающей части здания до
центра тяжести монтируемого элемента, м.

Требуемая грузоподъемность.

Q_mp
=Q_гр
+Q_стр,
т, (3.3)

Q_mp
= 3,35+0,15=3,5 т

Q_стр
— масса строповки, т;

Q_гр
— максимальная масса поднимаемой конструкции, т.

Рисунок 3.1-Техническая характеристика башенного
крана КБ-306 (С-981)

Рисунок 3.2- Вылет стрелы крана

3.4 Требования к качеству и приемке работ

.4.1 Требования к качеству каменных работ

Качество выполненных каменных работ необходимо
контролировать систематически, применяя соответствующие инструменты и
приспособления, к которым относятся уровень, отвес, складной метр, рулетка,
шаблон, угольник и др. Следует стремиться к тому, чтобы возможные отклонения от
проектных размеров каменных конструкций не превышали допустимых значений.

Для обеспечения требуемого качества выполненной
кладки каменщик в процессе кладки должен следить за тем, чтобы применялись
кирпич и раствор, указанные в проекте, проверять правильность перевязки и
качество швов и кладки, вертикальность, горизонтальность и прямолинейность
поверхностей и углов, правильность установки закладных деталей и связей,
качество поверхности кладки.

Горизонтальность углов кладки на каждом ярусе
контролируют правилом и уровнем не реже двух раз. Вертикальность поверхностей
стен и углов проверяют уровнем и отвесом также не реже двух раз на каждом
ярусе. Периодически проверяют толщину швов.

.4.2 Требования к качеству монтажных работ

Элементы сборных железобетонных и бетонных
конструкций, поступающие на строительную площадку, должны соответствовать проекту,
действующим ГОСТам, нормам и техническим условиям на изготовление отдельных
изделий.

Каждая партия элементов сборных конструкций
должна быть снабжена паспортом, выдаваемым потребителю
предприятием-изготовителем при отпуске изделий.

Приемка элементов сборных конструкций
производится представителем монтирующей организации, внешним осмотром. При
осмотре следует проверять: отсутствие деформаций, повреждений, проектные
размеры, правильность расположения монтажных петель, отсутствие раковин,
трещин, наплывов.

Погрузочно-разгрузочные работы необходимо
выполнять под руководством мастера, имеющего специальную подготовку.

Строповка элементов конструкций должна
обеспечивать их подъем и подачу к месту монтажа в положении, соответствующем
проектному.

Таблица 3.1 — Допускаемые отклонения при монтаже
сборных конструкций

Наименование технологич. процессов, подлежащих контролю	Предмет контроля	Способ контроля и инструмент	Время проведения контроля	Ответственный за контроль	Технические хар-ки оценки качества
Монтажные работы	Толщина конструкций	Измерительный, журнал работ	До начала монтажа	Мастер	±15
	Отметки опорных поверхностей	Измерительный, журнал работ	До начала монтажа		±10
Кирпичная кладка	Отклонение от симметричности при установке плит покрытий и перекрытий в направлении перекрываемого пролета	Измерительный, журнал работ	На стадии монтажа	Геодезист	±6
	Подвижность раствора	Погружения стандартного конуса	При поступлении на строит. площадке	Мастер	5-7 см по глубине погр-ния
	Отклонение от совмещения ориентиров (рисок геом. осей, граней) в нижнем сечения прогонов с установ. ориент. (рисками геом. осей или гранями нижележ. элем-ов, рисками разбивочных осей)	Измерительный, журнал работ	На стадии монтажа	Геодезист	±8
Кирпичная кладка	Ширина простенков	Измерительный, журнал работ	В процессе возведения	Мастер	±15
	Ширина проемов	Измерительный, журнал работ	В процессе возведения		±15
	Смещение вертикальных осей оконных проемов от вертикали	Измерительный, журнал работ	В процессе возведения	Геодезист	±20
	Смещение осей конструкции от разбивочных осей	Измерительный, геодезическая исполнительная схема	До начала монтажа	Геодезист	±10
Кирпичная кладка	Отклонение поверхностей и углов кладки от вертикали -на один этаж -на здание высотой более двух этажей	Измерительный, геодезическая исполнительная схема	В процессе возведения	Прораб	±10 ±10
	Толщина швов кладки -горизонтальн. -вертикальных	Измерительный, журнал работ	В процессе возведения	Прораб, заказчик	-2; +3 -2; +2

.5 Техника безопасности

.5.1 Каменные работы

При перемещении и подаче на рабочее место
грузоподъемными кранами кирпича, керамических камней следует применять поддоны,
контейнеры и грузозахватные устройства, исключающие падение груза при подъеме.

При кладке стен зданий на высоту до 0,7 м от
рабочего настила и расстоянии от его уровня за возводимой стеной до поверхности
земли (перекрытия) более 1,3 м необходимо применять средства коллективной
защиты (ограждающие или улавливающие устройства) или предохранительные пояса.

При кладке стен высотой более 7 м необходимо
применять защитные козырьки по периметру здания, удовлетворяющие следующим
требованиям:

ширина защитных козырьков должна быть не менее
1,5 м, и они должны быть установлены с уклоном к стене так, чтобы угол,
образуемый между нижней частью стены здания и поверхностью козырька, был 110°,
а зазор между стеной здания и настилом козырька не превышал 50 мм;

защитные козырьки должны выдерживать равномерно
распределенную снеговую нагрузку, установленную для данного климатического
района, и сосредоточенную нагрузку не менее 1600 Н (160 кгс), приложенную в
середине пролета;

первый ряд защитных козырьков должен иметь
сплошной настил на высоте не более 6 м от земли и сохраняться до полного
окончания кладки стен, а второй ряд, изготовленный сплошным или из сетчатых
материалов с ячейкой не более 50´50 мм, —
устанавливаться на высоте 6-7 м над первым рядом, а затем по ходу кладки
переставляться через каждые 6-7 м.

Рабочие, занятые на установке, очистке или
снятии защитных козырьков, должны работать с предохранительными поясами. Ходить
по козырькам, использовать их в качестве подмостей, а также складывать на них
материалы не допускается.

Без устройства защитных козырьков допускается
вести кладку стен высотой до 7 м с обозначением опасной зоны по периметру
здания.

Рабочие места, расположенные на расстоянии менее
3 м друг от друга, должны быть разделены защитными экранами.

.5.2 Монтажные работы

На участке (захватке), где ведутся монтажные
работы, не допускается выполнение других работ и нахождение посторонних лиц.

При возведении зданий и сооружений запрещается
выполнять работы, связанные с нахождением людей в одной секции (захватке,
участке) на этажах (ярусах), над которыми производятся перемещение, установка и
временное закрепление элементов сборных конструкций или оборудования.

Способы строповки элементов конструкций и
оборудования должны обеспечивать их подачу к месту установки в положении,
близком к проектному.

Запрещается подъем сборных железобетонных
конструкций, не имеющих монтажных петель или меток, обеспечивающих их
правильную строповку и монтаж.

Очистку подлежащих монтажу элементов конструкций
от грязи и наледи следует производить до их подъема.

Строповку конструкций и оборудования следует
производить грузозахватными средствами, удовлетворяющими требованиям СНиП
12-03-2001 и обеспечивающими возможность дистанционной расстроповки с рабочего
горизонта в случаях, когда высота до замка грузозахватного средства превышает 2
м.

Элементы монтируемых конструкций или
оборудования во время перемещения должны удерживаться от раскачивания и
вращения гибкими оттяжками.

Не допускается пребывание людей на элементах
конструкций и оборудования во время их подъема или перемещения.

Во время перерывов в работе не допускается
оставлять поднятые элементы конструкций и оборудования на весу.

Для перехода монтажников с одной конструкции на
другую следует применять инвентарные лестницы, переходные мостики и трапы,
имеющие ограждение.

Не допускается выполнять монтажные работы на
высоте в открытых местах при скорости ветра 15 м/с и более при гололедице,
грозе или тумане, исключающем видимость в пределах фронта работ. Работы по
перемещению и установке вертикальных панелей и подобных им конструкций с
большой парусностью следует прекращать при скорости ветра 10 м/с и более.

Не допускается нахождение людей под монтируемыми
элементами конструкций и оборудования до установки их в проектное положение и
закрепления.

При необходимости нахождения работающих под
монтируемым оборудованием (конструкциями), а также на оборудовании
(конструкциях) должны осуществляться специальные мероприятия, обеспечивающие
безопасность работающих.

При производстве монтажных (демонтажных) работ в
условиях действующего предприятия эксплуатируемые электросети и другие
действующие инженерные системы в зоне работ должны быть, как правило,
отключены, закорочены, а оборудование и трубопроводы освобождены от
взрывоопасных, горючих и вредных веществ.

При производстве монтажных работ не допускается
использовать для закрепления технологической и монтажной оснастки оборудование
и трубопроводы, а также технологические и строительные конструкции без
согласования с лицами, ответственными за правильную их эксплуатацию.

До выполнения монтажных работ необходимо
установить порядок обмена условными сигналами между лицом, руководящим
монтажом, и машинистом (мотористом). Все сигналы подаются только одним лицом
(бригадиром монтажной бригады, звеньевым, такелажником-стропальщиком), кроме
сигнала «Стоп», который может быть подан любым работником, заметившим
явную опасность.

Монтаж конструкций каждого последующего яруса
(участка) здания или сооружения следует производить только после надежного
закрепления всех элементов предыдущего яруса (участка) согласно проекту.

Навесный металлические лестницы высотой более 5
м должны удовлетворять требованиям СНиП 12-03-2001 или быть ограждены
металлическими дугами с вертикальными связями и надежно прикреплены к
конструкции или к оборудованию. Подъем рабочих по навесным лестницам на высоту
более 10 м допускается в том случае, если лестницы оборудованы площадками отдыха
не реже чем через каждые 10 м по высоте.

При перемещении конструкций или оборудования
расстояние между ними и выступающими частями смонтированного оборудования или
других конструкций должно быть по горизонтали не менее 1м, по вертикали — 0,5м.

Углы отклонения от вертикали грузовых канатов и
полиспастов грузоподъемных средств в процессе монтажа не должны превышать
величину, указанную в паспорте, утвержденном проекте или технических условиях
на это грузоподъемное средство.

При демонтаже конструкций и оборудования следует
выполнять требования, предъявляемые к монтажным работам.

Одновременная разборка конструкций или демонтаж
оборудования в двух или более ярусах по одной вертикали не допускается.

.6 Потребность в ресурсах

Таблица 3.3 — Перечень машин, механизмов и
оборудования

Наименование машин, механизмов и оборудования	Тип, марка	Технические характеристики	Назначение	Кол-во на звено, шт.
Кран	КБ-306	Грузоподъемность: 4-8т; вылет стрелы: 12,5-25 м; высота подъем: 35-48 м; длина стрелы: 25 м.	Монтажные работы	1
Строп четырех ветвевой	4СК1-5,0/4000 ГОСТ 25573-82	Масса 150 кг, длина 4 м грузоподъемность 5 т,	Для захвата краном конструкций	1
Инвентарные пакетные подмости		5500х2500мм, высота 900мм	Кладка стен и перегородок	20
Неинвентарные подмости		5000х2000мм, 900х1700мм, 2000х1700мм, 4000х1300мм,  3300х1300мм, 1500х1200мм, высота 900мм	Кладка стен и перегородок	2 2 6 8 6 2
Самосвал	ЗИЛ-555	Грузоподъемность: 9 т.	Для перемещения грузов на расстояния	3
Ящик для раствора		Вместимость 0,25 м3	Для перемещения раствора	7

Таблица 3.4 — Перечень технологической оснастки,
инструмента и инвентаря

Наименование инструмента и инвентаря	Марка, ГОСТ, ТУ	Техничес. хар-ка	Назначение	Кол-во на звено, шт.
1. Кельма стальная	ГОСТ 9533-81	КБ1	Для нанесения, разравнивания и подрезки раствора, выступающего из швов при выполнении кирпичной кладки	6
2. Молоток кирочка	ГОСТ 11042-83	МКИ-1	Для околки и тезки кирпича	6
3. Рейка порядовка	Р.ч.3293.09.000		Для определения прямолинейности кирп. кладки	6
4. Правило	ГОСТ 25782-83*		Проверка правильности кирпичной кладки стен	6
5. Отвес строительный стальной	ГОСТ 7948-80	ОТ400	Для определения вертикальности возводимых стен	6
6. Уровень строительный	ГОСТ 9416-83	УС1-300	Для определения вертикального и горизонтального расположения поверхности кирпичной кладки	6
7. Рулетка измерительная	ГОСТ 7502-80*	3ПК2-30АНТ/1	Для линейных измерений небольших величин на захватке	6
8.Шнур причальный	ГОСТ 18408-73*		Для обеспечения горизонтальности рядов кладки	6
9. Лопатка растворная	ГОСТ 3620-76	ЛР	Для расстилания раствора	6
10. Нивелир		НГ	Для контроля качества	1
11. Нивелирная рейка			Для контроля качества	1
12.Линейка измерительная	ГОСТ 427-75		Для линейных измерений небольших величин на захватке	6
13.Каска строительная	ГОСТ 124.087-84		Безопасность работ	16
14.Пояс монтажный	ГОСТ 124.089-80		Безопасность работ	16
15.Угольник для каменных работ	Р.ч.362.00.000		Проверка углов при закладке внутренних стен	6
16.Захват	Р.ч.605.00.000 ЦНИОМТП	Б-8 Q=1,5т	Подача кирпича	2
17.Поддон с метал. крючьми	ГОСТ 18343-80		Складирование кирпича	6
18.Ножовка по дереву	ГОСТ 26215-84		Плотничьи работы	6

Таблица 3.5 — Ведомость строительных
конструкций: деталей, полуфабрикатов и материалов

Наименование конструкции и рабочих операций	Ед. изм.	Объем	Эскиз и размеры
1. Кирпич силикатный (внутренняя верста наружных стен 3-9эт., внутренние стены, пилоны)	1000шт	362,7	L=250мм; h=88мм; b=120мм
2. Кирпич керамический (наружные стены 1, 2эт., облицовка наружных стен 3-9эт., перегородки, парапет)	1000 шт	130,89	L=250мм; h=88мм; b=120мм
3. Пазогребневые силикатные блоки (перегородки)	1 м3	62,9
4. Кладка перегородок из пазогребневых блоков	1м2	898,8	b=70 мм
5. Кладка наружных стен 1, 2 этажа из керамического кирпича	1м3	183,3 20,7	b=770 мм  b=380 мм
6. Кладка наружных стен 3-8 этажа из силикатного кирпича с облицовкой из керамического кирпича	1 м3	624,8	b=680 мм
7. Кладка наружных стен 9 этажа из силикатного кирпича с облицовкой из керамического кирпича	1 м3	33,1 25,8 8,1	b=680 мм  b=550 мм  b=380 мм
8. Кладка пилонов 1, 2 этажа из силикатного кирпича	1 м3	17,5	b=510 мм
9. Кладка пилонов 3-8 этажа из силикатного кирпича	1 м3	57,3	b=510 мм
10. Кладка пилонов 9 этажа из силикатного кирпича	1 м3	2,8	b=510 мм
11. Кладка внутренних стен 1, 2 этажа из силикатного кирпича	1 м3	113,1 14,5 2,2	b=510 мм  b=380 мм  b=250 мм
12. Кладка внутренних стен 3-8 этажа из силикатного кирпича	1 м3	327,7 78,2 17,3	b=510 мм  b=380 мм  b=250 мм
13. Кладка внутренних стен 9 этажа из силикатного кирпича	1 м3	36,3 7,3	b=510 мм  b=380 мм
14. Кладка наружных стен машинного помещения из силикатного кирпича с облицовкой из керамического кирпича	1 м3	55,2
15. Кладка парапета из керамического кирпича	1 м3	65,5	b=510 мм
16. Утеплитель пенополистирол ПСБ-С-35	1 м3	55,7	b=50 мм
17. Кладка перегородок в 1/2 кирпича из керамического кирпича	1 м2	318,2	b=120 мм
18. Цементный раствор	1 м3	368,3
19. Плиты перекрытий площадью элементов до 5 м2	шт.	58
20. Плиты перекрытий площадью элементов до 10 м2	шт.	188
21. Плиты перекрытий площадью элементов до 15 м2	шт.	88
22. Лестничные косоуры, балки	т.	4,63
23. Ж/б ступени	шт.	203
24. Перемычки до 1 т	проем	165
25. Арматура (сварка)	шт.	817
26. Бетон В50 (заливка швов)	100 м	14,74

.7 График производства работ

График составляется на основе калькуляции
трудовых затрат и нормативной продолжительности работ в табличной форме.

Нормативная продолжительность работ монтажа
конструкций определяется по СНиП 1.04.03.-85*. Наименование работ записывается
в соответствии с принятой технологической последовательностью монтажа.

Значение трудоемкости на весь объем работ:

ЗТ=ЗТ/8,2, чел.*дн, (3.4)

где ЗТ — затраты труда, чел.*ч; 8,2 —
продолжительность одной смены, ч. Продолжительность работ:

Т=ЗТ/PN,
дн , (3.5)

где P
— количество рабочих в одном звене монтажников, чел.;

N — количество смен.

Определив продолжительность, взаимно увязываем
работы во времени. Выбираем работы, оказывающие влияние на продолжительность.
Устанавливаем последовательность и совмещенность ведущих работ, подчиняя темпу
их выполнения остальные виды работ (заделка стыков, электросварка).

3.8 Технико-экономические показатели

Трудоёмкость кладочно-монтажных работ = 926,6
чел∙дн

Продолжительность кладочно-монтажных работ

Определяется по календарному плану производства
работ.

Т =72,5 см.

Выработка на 1 рабочего в смену

, (3.6)

где —
общий объём работ;

— состав звена на
данный вид работ;

— количество смен,
необходимых на выполнение данного вида работ. — на кирпичную кладку внутренних
и наружных стен

Уровень механизации

кладочные работы

, %, (3.7)

где —
общий объём работ; — объём
механизированных работ.

монтажные работы

4. Организационный раздел

.1 Общие данные

Исходными материалами для составления ППР
служат:

ранее утвержденный проект; в т.ч. ПОС, РД и
сметы;

данные о поставке сборных конструкций, деталей,
изделий и полуфабрикатов;

данные о поставке технологического,
энергетического и другого оборудования;

данные строительных и монтажных организаций о
наличии парка машин и механизмов, возможности его расширения и использования;

действующие нормативные документы: СНиПы,
инструкции и указания по производству и приемке строительных, специальных и
монтажных работ, в т.ч. и по охране труда в строительстве.

ППР состоит из трех основных видов
технологических документов: графиков (календарных планов), СГП и
технологических карт.

Объемы работ в ППР определяют по РД,
спецификациям и сметам, расчеты всех видов ресурсов ведут по производственным
нормам.

ППР на подготовительные работы выполняют в той
же номенклатуре, что и для основных работ, но в меньшем объеме.

При строительстве комплекса зданий
разрабатываются сводные поточные графики на весь объем строительства.

.1.1 Характеристика условий строительства

Район строительства — г. Вологда.

Характер строительства — новое.

Существующая застройка — имеется.

Нормативная продолжительность строительства
согласно [7] — 8 месяцев.

Источником покрытия потребности в рабочей силе
являются кадровые рабочие СУ. Обеспечение строительства ж/б изделиями и
конструкциями производится заводом ЖБИ. Строительными механизмами строительство
обеспечивается автоколонной.

За относительную отметку 0.000 принята
абсолютная отметка +117,250. В основании фундамента залегают суглинки моренные
полутвердые.

Проект организации работ разрабатывается для
девятиэтажного жилого здания в г. Вологда. Здание кирпичное, перекрытия из
сборных железобетонных плит, имеется подвальный этаж.

Строительство жилого здания включает в себя
следующие работы:

земляные работы;

монтаж конструкций «0» цикла;

возведение кирпичных стен;

устройство кровли;

внутреннюю отделку помещений.

.1.2 Природно-климатические условия
строительства

Город Вологда расположен в географическом районе
— 1, климатическом районе — IIВ и характеризуется следующими показателями:

температура наружного воздуха наиболее холодной
пятидневки: — 32⁰С;

температура наружного воздуха наиболее холодных
суток: минус 37⁰С;

продолжительность зимнего периода — 6 месяцев;

нормативное давление ветра для I ветрового
района: 23 кгс/м²;

вес снегового покрова для IV снегового района:
240 кгс/м²;

нормативная глубина промерзания грунтов: 1,5м;

преобладающие ветра: северо — западные.

4.2 Описание методов выполнения основных СМР с
указаниями по технике безопасности

.2.1 Подготовительный и основной периоды
строительства

Строительство проектируемого объекта выполняется
в два периода: подготовительный и основной.

В состав подготовительного периода входят
работы, связанные с подготовкой строительной площадки.

Освоение строительной площадки — расчистка
территории строительства, снос строений, неиспользуемых в процессе
строительства.

Создание геодезической разбивочной основы для
строительства — закрепление репера с привязкой к существующим геодезическим
сетям, закрепление на строительной площадке обноски, разбивка основных осей,
вынесение красных линий, вынесение.

Монтаж инвентарных зданий и установок, создание
общескладского хозяйства.

Инженерная подготовка территории строительства —
планировка участка, обеспечивающая организацию временных стоков поверхностных
вод, срезка растительного грунта со складированием в отведенные места для
последующего использования под озеленение площадки, устройство
внутриплощадочных дорог, прокладка сетей, водоснабжения, энергоснабжения,
канализации, теплоснабжения, телефонной линии.

Временная дорога, обеспечивающая подъезд к
строительной площадке грунтовая уплотненная щебнем, ширина дороги при двух
направлениях — 6м.

Временное освещение территории строительства
производится светильниками на опорах, прожекторами, установленными на
инвентарных мачтах и стреле монтажного крана. Временное освещение выполняется в
соответствии с [13]. Во избежание доступа посторонних лиц строительная площадка
ограждается временным забором. Конструкции ограждения выполняются в
соответствии требованиям [8]. Ограждения, примыкающие к местам массового
прохода людей, оборудованы сплошным защитным козырьком.

У въезда на строительную площадку необходимо
установить дорожные знаки ограничения скорости движения автотранспорта и
предупреждения о въезде и входе в опасную зону. Оградить опасную зону
сигнальными ограждениями, вывесить в соответствующих местах плакаты «Осторожно.
Работает кран», «Стой! проход запрещен», «Опасно! Возможно падение груза».

Складирование материалов и конструкций
необходимо выполнять в соответствии с требованиями технических условий и
стандартов на материалы, изделия и конструкции на выровненных площадках,
принимая меры против самопроизвольного смещения, просадки и раскатывания
материалов и конструкций.

Работы по прокладке инженерных коммуникаций
выполняются с соблюдением нормативных требований. При ограждении строительной
площадки также должны соблюдаться требования [11], [12].

Основной период
строительства делится на две стадии:

— устройство нулевого цикла;

устройство надземной части здания.

Устройство нулевого цикла

Для выполнения работ нулевого цикла, здание
разбито на две захватки. На захватках производится отрывка котлованов. Для
выполнения земляных работ используется экскаватор Э-5015 с объемом ковша 0,65 м³,
а
также кран РДК-25 для монтажа фундаментов. Для обратной засыпки котлованов и
для срезки растительного слоя применяется бульдозер ДЗ-8 на базе трактора Т100.

Возведение
надземной части здания

Для выполнения работ поточным методом здание
разбивается на захватки. За одну захватку принимается один этаж.

Возведение надземной части здания производится
башенным краном КБ-306. Для погрузочно-разгрузочных работ с автотранспорта
используется этот же кран. При монтаже надземной части здания необходимо
руководствоваться [11], [12].

Для монтажа конструкций здания предусмотрено
использование типовой монтажной оснастки, позволяющей осуществлять подъем,
временное крепление и выверку элементов.

.2.2 Земляные работы

До начала производства земляных работ в местах
расположения действующих подземных коммуникаций должны быть разработаны и
согласованы с организациям, эксплуатирующими эти коммуникации, мероприятия по
безопасным условиям труда, а расположение подземных коммуникаций на местности
обозначено соответствующими знаками или надписями.

Производство земляных работ в зоне действующих
подземных коммуникаций следует осуществлять под непосредственным руководством
прораба или мастера, а в охранной зоне кабелей, находящихся под напряжением,
или действующего газопровода, кроме того, под наблюдением работников электро-
или газового хозяйства.

При обнаружении взрывоопасных материалов
земляные работы в этих местах следует немедленно прекратить до получения
разрешения от соответствующих органов.

Перед началом производства земляных работ на
участках с возможным патогенным заражением почвы (свалка, скотомогильники,
кладбища и т.п.) необходимо разрешение органов Государственного санитарного
надзора.

Места прохода людей через траншеи должны быть
оборудованы переходными мостиками, освещаемыми в ночное время.

Грунт, извлеченный из котлована или траншеи,
следует размещать на расстоянии не менее 0,5 м от бровки выемки.

Валуны и камни, а также отслоения грунта,
обнаруженные на откосах, должны быть удалены.

Рытье котлованов и траншей с вертикальными
стенками без креплений в нескальных и незамерзших грунтах выше уровня грунтовых
вод и при отсутствии вблизи подземных сооружений допускается на глубину не
более 1,5 м- в суглинках и глинах.

Производство работ в котлованах и траншеях с
откосами, подвергшимися увлажнению, разрешается только после тщательного
осмотра производителем работ (мастером) состояния грунта откосов и обрушения неустойчивого
грунта в местах, где обнаружены «козырьки» или трещины (отслоения).

Перед допуском рабочих в котлованы или траншеи
глубиной более 1,3 м должна быть проверена устойчивость откосов.

Котлованы и траншеи, разработанные в зимнее
время, при наступлении оттепели должны быть осмотрены, а по результатам осмотра
должны быть приняты меры к обеспечению устойчивости откосов или креплений.

Прогреваемую площадь следует ограждать,
устанавливать на ней предупредительные сигналы, а в ночное время освещать. Расстояние
между ограждением и контуром прогреваемого участка должно быть не менее 3 м.

На участках прогреваемой площади, находящихся
под напряжением, пребывание людей не допускается.

Погрузка грунта на автосамосвалы должна
производиться со стороны заднего или бокового борта. Односторонняя засыпка
пазух у свежевыложенных подпорных стен и фундаментов допускается после
осуществления мероприятий, обеспечивающих устойчивость конструкции, при
принятых условиях, способах и порядке засыпки.

.2.3 Устройство фундаментов

К производству работ по устройству оснований и
фундаментов можно приступать только после разбивки котлованов, траншей,
земляных сооружений, привязки осей и высотных отметок на имеющейся
геодезической основе и закрепления необходимых разбивочных знаков.

При устройстве фундаментов необходимо
контролировать глубину их заложения, размеры и расположение их в плане,
устройство отверстий и ниш, выполнение гидроизоляции и качество применяемых
материалов и конструкций.

Оси свайных фундаментов разбивают от основных
линий сооружения, которые должны быть прочно закреплены на местности. За
основные линии принимают главные оси здания: продольную и поперечную оси
здания. Основные оси закрепляют надежно заделанными в грунт створными знаками.
Створные знаки закладываются в устойчивых грунтах за пределами зоны возможных
обвалов.

До начала массовой забивки свай необходимо
произвести пробное погружение свай, обязательно наблюдая при этом за состоянием
фундаментов зданий, подземных коммуникаций.

В процессе забивки свай контролируются параметры
колебаний грунта, зданий и сооружений и состояния подземных коммуникаций.

В случае появления дополнительных деформаций
конструкций зданий и сооружений, подземных коммуникаций, необходимо
приостановить свайные работы для оценки степени повреждения и возможности
дальнейшего продолжения свайных работ.

Горизонтальность каждого уложенного ряда блоков
следует выверять нивелированием. Монтаж фундаментных блоков предусматривается в
такой последовательности:

Разметка осей фундаментов, разбивка углов и мест
сопряжений;

Установку блоков фундаментов и стен подвала
производить, начиная с установки маячных блоков в углах здания и на пересечении
осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками
разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке
рядовых блоков следует приступать после выверки положения маячных блоков в
плане и по высоте.

Установку блоков стен подвала следует выполнять
с соблюдением перевязки. Рядовые блоки следует устанавливать, ориентируя низ по
обрезу блоков нижнего ряда, верх —
по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта,
необходимо выравнивать по внутренней стороне стены, а выше — по наружной.
Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором
и расшиты с двух сторон.

Установка блоков фундаментов на покрытые водой
или снегом основания не допускается. Опорные поверхности должны быть защищены
от загрязнения.

При производстве работ по устройству оснований и
фундаментов зданий и сооружений всех видов следует руководствоваться [11],
[12].

.2.4 Монтаж здания

Монтаж здания осуществляется методом
наращивания. Подъем конструкций рекомендуется осуществлять на «весу» со сложным
перемещением крана. Для монтажа конструкций здания предусмотрено использовать
типовую монтажную оснастку, позволяющую осуществлять подъем, временное
крепление и выверку элементов. Перегородки не доводить до плит перекрытия на 30
мм. Сборные перемычки укладываются по ходу кладки. Разность высот возводимой
кладки на смежных участках и при кладке примыканий наружных и внутренних стен
не должна превышать высоты этажа.

Плиты перекрытий должны монтироваться после
возведения стен очередного этажа на выровненное, очищенное от мусора основание
с установкой всех анкеров и связей, предусматриваемых проектом, замоноличивание
стыков, устройства монолитных участков

При перемещении и подаче на рабочее место
грузоподъемными кранами кирпича следует применять поддоны, контейнеры и
грузозахватные устройства, исключающие падение груза при подъеме.

При кладке стен зданий на высоту до 0,7 м от
рабочего настила и расстоянии от его уровня за возводимой стеной до поверхности
земли (перекрытия) более 1,3 м необходимо применять средства коллективной
защиты (ограждающие или улавливающие устройства) или предохранительные пояса.

Не допускается кладка наружных стен толщиной до
0,75 м в положении стоя на стене. При толщине стены более 0,75 м разрешается
производить кладку со стены, применяя предохранительный пояс, закрепленный за
специальное страховочное устройство. Не допускается кладка стен зданий
последующего этажа без установки несущих конструкций междуэтажного перекрытия,
а также площадок и маршей в лестничных клетках.

При кладке стен высотой более 7 м необходимо
применять защитные козырьки по периметру здания Рабочие, занятые на установке,
очистке или снятии защитных козырьков, должны работать с предохранительными
поясами. Ходить по козырькам, использовать их в качестве подмостей, а также
складывать на них материалы не допускается. На участке (захватке), где ведутся
монтажные работы, не допускается выполнение других работ и нахождение
посторонних лиц.

При возведении зданий и сооружений запрещается
выполнять работы, связанные с нахождением людей в одной секции (захватке,
участке) на этажах (ярусах), над которыми производятся перемещение, установка и
временное закрепление элементов сборных конструкций или оборудования.

Способы строповки элементов конструкций и
оборудования должны обеспечивать их подачу к месту установки в положении,
близком к проектному.

Элементы монтируемых конструкций или
оборудования во время перемещения должны удерживаться от раскачивания и
вращения гибкими оттяжками.

Расчалки для временного закрепления монтируемых
конструкций должны быть прикреплены к надежным опорам (фундаментам, якорям и
т.п.). Количество расчалок, их материалы и сечение, способы натяжения и места
закрепления устанавливаются проектом производства работ. Расчалки должны быть
расположены за пределами габаритов движения транспорта и строительных машин.
Расчалки не должны касаться острых углов других конструкций. Установленные в
проектное положение элементы конструкций или оборудования должны быть
закреплены так, чтобы обеспечивалась их устойчивость и геометрическая
неизменяемость.

Расстроповку элементов конструкций и оборудования,
установленных в проектное положение, следует производить после постоянного или
временного надежного их закрепления. Перемещать установленные элементы
конструкций или оборудования после их расстроповки, за исключением случаев,
обоснованных ППР, не допускается.

Не допускается выполнять монтажные работы на
высоте в открытых местах при скорости ветра 15 м/с и более, при гололедице,
грозе или тумане, исключающем видимость в пределах фронта работ. Работы по
перемещению и установке вертикальных панелей и подобных им конструкций с
большой парусностью следует прекращать при скорости ветра 10 м/с и более.

Не допускается нахождение людей под монтируемыми
элементами конструкций и оборудования до установки их в проектное положение и
закрепления.

При необходимости нахождения работающих под
монтируемым оборудованием (конструкциями), а также на оборудовании
(конструкциях) должны осуществляться специальные мероприятия, обеспечивающие
безопасность работающих.

Монтаж конструкций каждого последующего яруса
(участка) здания или сооружения следует производить только после надежного
закрепления всех элементов предыдущего яруса (участка) согласно проекту. В
процессе монтажа конструкций, зданий или сооружений монтажники должны
находиться на ранее установленных и надежно закрепленных конструкциях или
средствах подмащивания.

.2.5 Отделочные работы

Средства подмащивания, применяемые при
штукатурных или малярных работах, в местах, под которыми ведутся другие работы
или есть проход, должны иметь настил без зазоров.

При производстве штукатурных работ с применением
растворонасосных установок необходимо обеспечить двустороннюю связь оператора с
машинистом установки.

Для просушивания помещений строящихся зданий и
сооружений при невозможности использования систем отопления следует применять
воздухонагреватели (электрические или работающие на жидком топливе). При их
установке следует выполнять требования Правил пожарной безопасности при
производстве строительно-монтажных работ.

Запрещается обогревать и сушить помещение
жаровнями и другими устройствами, выделяющими в помещение продукты сгорания
топлива.

Малярные составы следует готовить, как правило,
централизованно. При их приготовлении на строительной площадке необходимо
использовать для этих целей помещения, оборудованные вентиляцией, не
допускающей превышения предельно допустимых концентраций вредных веществ в
воздухе рабочей зоны. Помещения должны быть обеспечены безвредными моющими
средствами и теплой водой.

Эксплуатация мобильных малярных станций для
приготовления окрасочных составов, не оборудованных принудительной вентиляцией,
не допускается. Не допускается приготовлять малярные составы, нарушая
требования инструкции завода-изготовителя краски, а также применять
растворители, на которые нет сертификата с указанием характера вредных веществ.

4.2.6 Перечень актов на скрытые работы

1. Акт на разбивку пятна здания.

. Акт на разбивку осей здания.

. Акт на осмотр дна котлована и траншей под
фундаменты, грунта и уровня подземных вод.

. Акт на выравнивание основания под фундаменты.

. Акты динамического и статического испытания
свай.

. Акта освидетельствования и приемки
изготовленных арматурных сеток и собранных арматурных каркасов.

. Акты скрытых работ на установленные в опалубку
арматурные каркасы, закладные детали и отдельные арматурные стержни.

. Акт на скрытые работы по устройству дренажа.

. Акт осмотра работ по благоустройству участка

. Акт на скрытые работы по армированию
простенков и столбов кирпичной кладки.

. Акт на скрытые работы по утеплению кирпичной
кладки.

. Акт по монтажу перекрытий над подвальным,
первым, вторым этажами и третьим этажами.

. Акт на скрытые работы по анкеровке перекрытий.

. Акт на скрытые работы по монтажу лестничных
маршей и площадок.

. Акт на скрытые работы по установке оконных и
дверных коробок.

. Акт на скрытые работы по устройству бетонных
полов.

. Акт на скрытые работы по устройству полов в
санузлах.

. Акт на скрытые работы по утеплению чердачного
перекрытия.

. Акт на скрытые сварочные работы по монтажу
элементов покрытия.

. Акт на окрасочные работы стальных элементов
покрытия.

. Акт приемки фасадов здания.

. Акт проверки вентиляционных каналов от газовых
приборов.

4.2.7 Транспортные работы

Организация — владелец транспортных средств
обязана обеспечить их своевременное техобслуживание и ремонт.

Транспортировка длинномерных, тяжеловесных,
крупногабаритных грузов осуществляется на специализированном транспорте.

Груз должен быть размещен и закреплен в
соответствии с техническими условиями погрузки и крепления.

Подача автомобиля задним ходом в зоне работ
производится по команде работающих.

.2.8 Указания по охране труда

Конструкции, поднимаемые краном, надо удерживать
от раскачивания оттяжками из пенькового каната или троса.

При подъеме элементов, устанавливаемых в
горизонтальное положение, к обоим их концам прикрепляются парные оттяжки.

Запрещается передвигать конструкции после их
установки и снятия захватных приспособлений.

При подъеме элементов с транспортных средств
запрещается перемещать груз над кабиной водителя.

На монтажных работах обязательно должна быть предусмотрена
сигнализация. Все сигналы машинисту крана и рабочим на оттяжках подает один
человек — бригадир.

Временные связи, расчалки, кондукторы
разрешается снимать только после окончательного закрепления конструкций.

Машинисты кранов, стоповщики, сигнальщики и
сварщики проходят обучение по спецпрограммам.

Монтажники, имеющие стаж работы менее одного
года и разряд ниже третьего, к работе на высоте не допускаются.

Отделочные работы

Отделочные работы делятся на следующие циклы:

) штукатурные работы;

) установка и остекление оконных и дверных
блоков;

) подготовка под окраску и окраска поверхностей;

) устройство чистых полов;

) окончательная отделка и окраска поверхностей.

Общая готовность здания к началу работ должна
соответствовать нормативам.

Производство штукатурных и облицовочных работ
организуется поточно-расчетным методом, что обеспечивает наиболее полное
использование рабочих по их квалификации.

Раствор и шпаклевку на отделываемые поверхности
наносят механизированным способом. Нанесение раствора вручную допускается лишь
в небольших помещениях и при малом объеме штукатурных работ. Водные составы для
окраски стен и потолков рекомендуется наносить механизированным способом.
Ручную окраску стен и столярных изделий рекомендуется производить малярным
валиком.

.3 Расчет численности персонала строительства

Расчетная численность персонала строительства
определяется по формуле:

, (4.1)

где 1,06 — коэффициент, учитывающий невыходы по
болезни и отпуска.

 — численность
рабочих основного производства;

— численность
рабочих неосновного производства:

— численность
инженерно-технических работников:

— численность
работников младшего обслуживающего персонала:

 — численность
учеников и практикантов:

,

.4 Обоснование потребности и выбор типов
временных зданий и сооружений

Таблица 4.1 — Расчет площадей временных зданий и
сооружений

Наименование зданий и сооружений	Расчетная численность персонала	Нормы на 1 человека	Требуется	Принято
	Всего	% одновр. польз.	Ед. изм.	Кол-во	Ед. изм.	Кол-во	Марка	Кол-во
Проходная	—	—	м2	9	м2	9	Вагончик 3х3	1
Контора прораба	3	100	м2	3	м2	9	Вагончик 3х3	1
Медицинское помещение	—	—	м2	12	м2	12	Вагончик 3х6	1
Помещение для пр. пищи	30	30	м2	1	м2	9	Вагончик 3х3	1
Помещение для обогрева рабочих	30	100	м2	0,1	м2	3	Вагончик 3х3	1
Кладовая	—	—	м2	15	м2	15	Вагончик 3х6	1
Помещение для сушки и обеспыливания одежды	30	50	м2	0,2	м2	3	Вагончик 3х3	1
Гардеробные с умывальными	30	70	м2	0,5	м2	10,5	Вагончик 6х3	1
Душевые	30	30	1 рожок 1 рожок	8 чел 4 м2	1 рожок 1 рожок	2 8	Вагончик 3х3	1
Туалет	30	100	1 очко 1 очко	20 чел 2 м2	1 очко 1 очко	2 4	Вагончик 3х3	1

Примечание: помещение личной гигиены женщин —
кабина с гигиеническим душем, размещается в женском туалете, поскольку
количество работающих женщин до 100 человек.

.5 Расчет потребности в воде и определение
диаметра труб временного водопровода

Вода на строительной площадке расходуется на
хозяйственно-бытовые и на производственные нужды, а также на пожаротушение.

Требуемый расход воды определяется по формуле:

, (4.2)

Расход воды на пожаротушение  принимается
по площади застройки, при площади застройки до 30 га .

— Расход воды на
хозяйственно-бытовые нужды:

, (4.3)

где ^/—
расход воды на принятие душа;

где N
— расчетная численность персонала строительства;

а — норма водопотребления на 1 человека,
пользующегося душем, при наличии канализации ;

— коэффициент,
учитывающий количество моющихся, принимаем ;

время работы
душевой установки, час принимаем ;

^//
— расход воды на умывание, принятие пищи и другие нужды.

, (4.5)

где —
норма водопотребления на 1 человека в смену ;

— коэффициент
неравномерности потребления воды, ;

— продолжительность
смены в часах ;

Расход воды на производственные нужды
определяется:

, (4.6)

где 1,2 — коэффициент на неучтенные потребности;

 — коэффициент
неравномерности водопотребления,

— суммарный расход
воды в смену в литрах на все производственные нужды по нормам;

Диаметр трубы временного водопровода
определяется:

, (4.7)

где —
скорость движения воды временного водопровода, ;

. Принимаем .

.6 Расчет потребности в электроэнергии

Электроэнергия на строительной площадке
расходуется на питание электродвигателей (для силовых потребителей), на
технологические нужды (прогрев бетона), на внутреннее освещение здания, на
наружное освещение подъездных путей, территории, места работы.

Требуемая мощность трансформатора определяется
по формуле:

, (4.8)

где 1,1 — коэффициент, учитывающий потери в
сети;

, ,
,
 —
коэффициенты спроса, учитывающие несовпадение нагрузок, ,
,
,
;

— коэффициенты
мощности, зависящие от загрузки соответствующих потребителей, ;

— мощность силовых,
технологических потребителей, приборов внутреннего и наружного освещения, кВт.

Таблица 4.2 —
Мощности потребителей

Наименование потребителей	Мощность, кВт
1.Силовые	35,5
2. Технологические: — сварочный аппарат — электротрамбовка ИЭ4505 — растворонасос КР-5 — виброрейка СО-47 — затирочная машина ЦП-2101А  — краскопульт СО-87	20 10 4 0,6 2 0,6 Всего: 37,2
3.Внутреннее освещение: Бытовые помещения	10
4.Наружное освещение — Прожекторы	6
Итого:	88,7

.

Трансформаторную подстанцию комплектуем
трансформатором ТМ 100/6.

Сечение провода временной электросети
определяется по формуле:

, (4.9)

где —
расчетная нагрузка на рассматриваемом участке сети, Вт; ;

l — длина участка
сети, м; ;

g — удельная
проводимость материала провода (для меди 57);

U — номинальное
напряжение (для силовых потребителей — 380 В, для остальных 220В);

— потери напряжения
в %, принимается 8%.

. Принимаем .

4.7 Расчет потребности в сжатом воздухе и
определение сечения разводящих трубопроводов

Сжатый воздух на строительной площадке необходим
для работы пневмоинструмента и выполнения некоторых технологических операций.
Источником сжатого воздуха являются передвижные компрессорные установки.
Требуемая мощность компрессорной установки определяется по формуле:

, (4.10)

где 1,3 — коэффициент, учитывающий потери в
сети;

k — коэффициент
одновременности работы аппаратов: при подключении 2-3 аппаратов ;

— суммарный расход
воздуха приборами:

затирочная машинка — ,

отбойный молоток —,

Диаметр разводящего шланга определяется по
формуле:

, (4.11)

. Принимаем шланг .

.8 Определение потребности в кислороде

Потребность строительства в кислороде
определяется по укрупненным отраслевым нормам на 1 млн. руб.
строительно-монтажных работ (в ценах 1984 г). На объектах жилищно-коммунального
и культурно-бытового строительства потребность в кислороде составляет 4400.

Кислород на площадку доставляют в стальных баллонах
синего цвета емкостью 40 л, вмещающих 6
кислорода. Требуется 733 баллона.

.9 Расчет потребности в тепле

На строительной площадке тепло необходимо для
отопления зданий и сооружений и на технологические нужды.

Общая потребность тепла определяется по формуле:

, (4.12)

где  —
расход тепла на отопление зданий;

— расход тепла на
технологические нужды (бетонирование в тепляках);

— коэффициент,
учитывающий потери тепла в сети;

— коэффициент на
неучтенные расходы тепла.

, (4.13)

где а — коэффициент, зависящий от расчетной
температуры наружного воздуха, при ;

q — удельная
тепловая характеристика здания,

 (для жилого дома);

— строительный
объем здания ;

— расчетная
температура внутреннего и наружного воздуха

;

,

Расход тепла на технологические нужды
определяется по справочным данным специальным расчетом исходя из заданных
объемов работ, сроков их проведения.

.10 Расчет потребности в транспортных средствах

Строительные конструкции и материалы доставляются
на стройку специализированным транспортом КаМАЗ 5510. Требуемое количество
машино-смен работы транспортного средства для доставки однородного груза
определяется:

, (4.14)

где  —
количество перевозящегося груза в тоннах, т;

 — сменная
производительность транспортной единицы, т/см

, (4.15)

где  —
паспортная грузоподъемность машины, т; ;

 — количество
рейсов в смену;

 — коэффициент
использования грузоподъемности машины (для ж/б конструкций и кирпича ).

Количество рейсов транспортного средства в
смену:

, (4.16)

где Т — продолжительность рабочей смены, час; ;

 — нормативное
время погрузо-разгрузочных работ;  =
0,62 час;

 = 10 км —
расстояние перевозки;

 — средняя скорость
движения в условиях города, = 20 км/ч.

Перевозка фундаментных блоков:

 рейсов в смену.

Перевозка кирпича:

 рейсов в смену.

Перевозка плит перекрытия:

 рейсов в смену.

.11 Расчет потребности в складских помещениях

Требуемая площадь склада для хранения
однородного материала определяется:

, (4.17)

где q
— подлежащий хранению запас однородного материала в натуральных единицах;

r — норма хранения
материала на 1  площади,

— для плит перекрытия,
;

— кирпич, ;

— фундаментные
блоки;

 — коэффициент,
учитывающий проходы на складах (для открытых складов ).

Запас однородных материалов, подлежащих
хранению:

, (4.18)

где Q
— количество однородных материалов, необходимых для строительства в натуральных
единицах;

— фундаментные
блоки;

— плиты перекрытий;

— кирпич;

t —
продолжительность работ с использованием данного вида материала, дни (по
графику);

— фундаментные
плиты и блоки;

— плиты перекрытий;

-кирпич;

n — норма запаса
материалов в днях, зависит от вида транспорта (для автомобильного транспорта —
3 дня);

k — коэффициент
неравномерности снабжения .

 — фундаментные
блоки

 — плиты перекрытия

 — кирпич

 — фундаментные
блоки, 27 м² в 5 ярусов.

— плиты перекрытий,
34 м² в 8 ярусов.

— кирпич, 33 м²
в 2 яруса.

Количество и типы складов для основных
материалов и конструкций определено с учетом материалов нормативов.

.12 Технико-экономические показатели проекта
производства работ

Таблица 4.3 — ТЭП ППР

Наименование	Ед. изм	Кол-во
1. Строительный объем здания	м3	12285
2. Общая площадь	м2	2813
3. Площадь застройки	м2	465
4. Площадь стройплощадки	м2	2086
5. Площадь временных зданий	м2	117
6. Площадь складов	м2	99
7. Протяженность временной электросети	м	167
8. Протяженность временного водопровода	м	83
9. Протяженность временных дорог	м	43
10. Протяженность ограждения	м	183

5. Безопасность
жизнедеятельности

.1 Анализ опасных и вредных производственных
факторов при организации работ по монтажу фундамента здания

Задачей анализа опасных и вредных факторов
является установление причин, вызывающих появление несчастных случаев и
заболеваний. Несчастному случаю всегда предшествует отклонение от нормального
хода производственного процесса. Поэтому изучение и анализ вредных факторов
дает возможность их устранения.

В процессе строительства большинство
строительных и монтажных работ выполняется на высоте и ниже уровня земли, на
открытом воздухе в сложных климатических условиях, что служит причиной воздействия
на работников опасных (вызывающих травмы) и вредных (вызывающих заболевания)
производственных факторов.

Опасные и вредные производственные факторы
подразделяются на четыре группы: физические, химические, биологические и
психофизиологические.

К опасным физическим факторам относятся:
движущиеся машины и механизмы; различные подъемно-транспортные устройства и
перемещаемые грузы; незащищенные подвижные элементы производственного
оборудования (приводные и передаточные механизмы, режущие инструменты, вращающиеся
и перемещающиеся приспособления и др.); отлетающие частицы обрабатываемого
материала и инструмента, электрический ток, повышенная температура поверхностей
оборудования и обрабатываемых материалов и т.д.

Вредными для здоровья физическими факторами являются:
повышенная или пониженная температура воздуха рабочей зоны; высокие влажность и
скорость движения воздуха; повышенные уровни шума, вибрации. К вредным
физическим факторам относятся также запыленность и загазованность воздуха
рабочей зоны; недостаточная освещенность рабочих мест, проходов и проездов;
повышенная яркость света и пульсация светового потока.

При монтаже фундаментов 9-ти этажного жилого
дома в г. Вологда необходимо предусматривать мероприятия по предупреждению
воздействия на работников следующих опасных и вредных производственных
факторов, связанных с характером работы:

. расположение рабочих мест вблизи перепада по
высоте 1,3 м и более при укладке фундаментных блоков;

. передвигающиеся конструкции, грузы
(фундаментные блоки, сваи, арматурные изделия, бадьи с бетоном);

. обрушение незакрепленных элементов конструкций
зданий и сооружений (откосы котлована);

. падение вышерасположенных материалов,
инструмента;

. опрокидывание машин, падение их частей.

Разработаем меры по обеспечению безопасных и
здоровых условий при организации работ по монтажу фундамента здания.

. Расположение рабочих мест вблизи перепада по
высоте 1,3 м и более

При монтаже фундаментов первые два ряда блоков
устанавливают с уложенных фундаментных блоков, последующие — с инвентарных
подмостей, поэтому данные работы можно отнести к работам на высоте.

К работам на высоте относятся работы, при
выполнении которых работник находится вблизи перепада по высоте 1,3 м и более.

Работы на высоте относятся к работам с
повышенной опасностью. Они должны выполняться с настилов лесов и подмостей,
имеющих ограждения. При невозможности устройства ограждений, должны
использоваться предохранительные пояса и страховочные канаты.

Спускаться в котлован и выходить из него следует
по стремянкам или маршевым лестницам, а в траншеи — по приставным лестницам.
Запрещается пользоваться распорами крепления для спуска в траншею.

. Передвигающиеся конструкции, грузы

К опасным зонам на стройплощадке относятся места
перемещения машин и оборудования или их частей и рабочих органов. К
потенциально опасным зонам стройплощадки относятся этажи (участки) зданий и
сооружений, над которыми происходит монтаж конструкций.

Во избежание доступа посторонних лиц опасные
зоны должны быть ограждены защитными ограждениями и предупредительными знаками.

Границы опасных зон вблизи движущихся частей
машин и оборудования определяются в пределах 5 м, если другие повышенные
требования отсутствуют в паспорте или в инструкции завода-изготовителя.

Для защиты работающих от падения предметов с высоты
должны применяться защитные настилы, защитные сетки и защитные козырьки.

Все лица, находящиеся на строительной площадке,
обязаны носить защитные каски, которые защищают голову от падения мелких
предметов, а также от удара головы о различные препятствия при ходьбе или
падении. Работники без защитных касок и других средств индивидуальной защиты к
выполнению работ не допускаются.

Опускать фундаментные блоки в котлованы краном
следует плавно, без раскачивания, рывков и толчков. Запрещается стоять под опускаемым
блоком.

. Обрушение незакрепленных элементов конструкций
зданий и сооружений

При укладке фундаментов необходимо ознакомиться
с состоянием крепления грунта. При обнаружении трещин в откосах или
неисправностей в креплениях, создающих угрозу обвала, нельзя начинать работу, а
нужно сообщить о них мастеру для принятия соответствующих мер. Грунт при
отсутствии откосов должен быть надежно закреплен по всей глубине выемки.

. Падение вышерасположенных материалов,
инструмента

Материалы (конструкции, оборудование) следует
размещать на выровненных площадках, принимая меры против самопроизвольного
смещения и раскатывания складируемых материалов.

Фундаментные блоки складируют в 2-х метрах от
бровки котлована на подкладках для подведения строп без поворачивания блоков.
Высота штабеля должна быть в пределах 2,5 м. Между штабелями (стеллажами) на
складах должны быть предусмотрены проходы шириной не менее 1 м и проезды,
ширина которых зависит от габаритов транспортных средств и
погрузочно-разгрузочных механизмов, обслуживающих склад.

Прислонять (опирать) материалы и изделия к
заборам и элементам временных и капитальных сооружений не допускается.

. Опрокидывание машин, падение их частей

Случаи опрокидывания кранов — это, в основном,
следствие неправильной эксплуатации. Перегрузка кранов и их опрокидывание
происходят главным образом потому, что на крюк крана подвешивают груз
неизвестной массы (лесоматериалы, тара с бетоном, кирпич, немаркированные
железобетонные изделия, немаркированная тара для транспортирования сыпучих
грузов и растворов) или стрела с грузом опускается за пределы допустимого
вылета.

Условия устойчивости кранов ухудшаются, если он
будет стоять под уклон. Поэтому необходимо обеспечить горизонтальность
основания (пути) в пределах, установленных паспортом или инструкцией по
эксплуатации крана. Увеличение опрокидывающего момента может быть вызвано
мгновенным сбрасыванием груза (при небрежной обвязке груза стропами,
выскальзывании груза из строп, отрыве легкого груза из-под завалов или
примерзшего к земле), подтаскиванием груза с косым натяжением каната. Особую
опасность представляет подтаскивание груза, находящегося на возвышении. Поэтому
подъем и опускание груза любым стреловым краном при косом натяжении каната
категорически запрещается.

К монтажу ж/б конструкций допускаются рабочие не
моложе 18-летнего возраста, прошедшие обучение по типовой программе,
проверенные администрацией в знании настоящей инструкции, имеющие письменное
разрешение на производство работ (допуск).

Работать разрешается только там, куда монтажник
направлен бригадиром или мастером.

Запрещается приступать к работе, не получив
вводного инструктажа по ТБ и инструктажа по безопасным приемам работ на данном
рабочем месте.

Рабочее место монтажника должно быть очищено от
посторонних предметов и спланировано.

При обнаружении трещин или
«козырьков», угрожающих обвалов котловану, вырытому с откосами,
работу необходимо приостановить и доложить об опасности мастеру.

Не допускается присутствие посторонних лиц в
зоне монтажных работ.

Монтаж верхних рядов выше 1,1 м производить
только с инвентарных подмостей или с переносных площадок.

При подъеме конструкций сигнализация должна быть
организована таким образом, чтобы все сигналы машинисту крана, а также рабочим,
занятым на оттяжках, подавались только одним лицом, руководящим подъемом и
установкой конструкций (как правило, бригадиром и в особо ответственных случаях
мастером или прорабом). Во всех случаях машинист крана должен быть уведомлен,
чьи указания он должен выполнять. При работе монтажников вне поля зрения
крановщика между крановщиком и рабочими местами монтажников должна быть
обеспечена надежная связь.

Зоны, опасные для движения людей во время
монтажа, должны быть ограждены и оборудованы видимыми предупредительными
сигналами.

Строповку изделий производить только за
монтажные петли стропами, оборудованными крючками или карабинами.

Строповку поднимаемых элементов производить
только гибкими стальными стропами, тросами, имеющими бирку. Стропы должны легко
надеваться и сниматься с крюка подъемного механизма, а также легко
освобождаться от поднимаемых конструкций или элементов. Стропы не должны иметь
узлов, петель или перекрутов. При подъеме под острые края конструкции следует
помещать деревянные прокладки, предотвращающие перетирание троса. Подъем
производить за все имеющиеся монтажные петли.

Строповка ж/б элементов производится по
разработанным схемам.

Находиться под опускаемым изделием или допускать
перенос их над рабочими местами запрещено.

Запрещается подтягивать изделия перед подъемом
или опусканием.

При подъеме изделия его перемещение в
горизонтальном положении производить при возвышении изделия над другими
предметами не менее 0,5м.

Поданное изделие опустить над местом проектного
положения не более чем на 30 см и из этого положения направлять и устанавливать
изделие в проектное положение.

После установки изделия ослабить тросы и
вторично убедиться в правильности установки его в проектное положение.

Не оставлять на весу поднятые изделия.

Не укладывать монтируемые изделия на настилы
подмостей.

Не принимать изделие руками для монтажа, если
оно поднято над местом установки более чем на 30 см.

Запрещается поднимать или передвигать
установленные изделия после отцепки стропов.

Подвеску блока краном к месту монтажа фундамента
следует производить с внешней стороны строящегося здания. Принимая блок, нельзя
стоять у подошвы откоса.

Расстроповку блока можно производит только после
его выверки и окончательной установки.

Прилегающие к бровке котлована или траншеи
площадки не должны быть загружены материалами ближе, чем на 0,5 м от бровки.

Обратную засыпку пазух, выложенных фундаментом,
следует производить с обеих сторон одновременно, так как засыпка
свежевыложенной кладки с одной стороны вызывает одностороннее давление грунта
на кладку и может ее обрушить. Засыпать пазухи между наружной стеной подвала и
откосом котлована следует только после получения разрешения производителя работ
или мастера.

.2 Расчет устойчивости крана

При строительстве 9-ти этажного жилого дома в г.
Вологде используется башенный кран КБ-306. Он имеет следующие характеристики:

G=79·10³·9,81=774990
Н;

Q=3350·9,81=32863,5
Н;

а=25 м;

b=2,25 м;

с=0,9 м.

где G
— масса крана;

b — расстояние от
оси вращения до ребра опрокидывания;

с — расстояние от плоскости, проходящей через
ось вращения крана параллельно ребру опрокидывания, до центра тяжести крана;

а — расстояние от плоскости, проходящей через
ось вращения крана параллельно ребру опрокидывания, до центра тяжести
подвешенного наибольшего рабочего груза при установке крана на горизонтальной
плоскости;

Q — масса
поднимаемого груза, кг.

Максимальная масса поднимаемого груза — 3350 кг
для плиты перекрытия ПК 72.15-8ma.

Отмеченные параметры регламентируется ГОСТ
13555-68 «Краны башенные строительные передвижные. Типоразмеры и основные
параметры».

Рисунок 5.1- Схема положения крана и нагрузок
для расчета его устойчивости

Опорный контур башенного крана ограничивается
линией, образующей прямоугольник со сторонами, проходящими по рельсам
подкранового пути и осям ходовых колес или балансирных тележек.

Силами, создающими опрокидывающий момент М_оп,
являются основная нагрузка — масса поднимаемого груза и грузозахватных
устройств; дополнительные нагрузки — инерционные, возникающие в период пуска,
торможения и изменения скоростей механизмов (подъема, передвижения и изменения
вылета стрелы); центробежные силы, возникающие при вращении поворотной части
крана и изменении наклона стрелы; ветровое давление на наветренную часть крана
и груза, а также атмосферные осадки в виде снега или наледи.

Противодействие опрокидыванию свободно стоящего
крана оказывает только собственная сила тяжести, если центр тяжести лежит
внутри опорного контура.

Произведение силы тяжести крана (вместе с
пригрузом) на расстояние от центра тяжести до ребра опрокидывания создает
удерживающий момент М_уд, который должен быть всегда больше опрокидывающего
момента. Отношение удерживающего момента к опрокидывающему моменту определяет
коэффициент запаса устойчивости k.

Согласно правилам Ростехнадзора, коэффициент
запаса устойчивости определяют для двух случаев: опрокидывания крана в сторону
груза (грузовая устойчивость) и опрокидывания в сторону противовеса при
нерабочем состоянии крана (собственная устойчивость).

При воздействии на кран основной нагрузки без
учета дополнительных нагрузок и влияния уклона пути (опорной поверхности)
коэффициент запаса устойчивости k будет равен:

=М_уд/ М_оп.осн.>1,4 ,
(5.1)

где М_уд— удерживающий момент от массы
крана;

М_оп.осн. — опрокидывающий момент от
основной нагрузки.

При воздействии на кран как основной, так и
дополнительных нагрузок учитываются влияния наклона пути и момента от ветровой
нагрузки, совпадающего по направлению с моментом от основной нагрузки (рисунок
5.1). В этом случае коэффициент запаса устойчивости рассчитывается как
отношение удерживающего момента крана, стоящего на наклонной плоскости М_уд.нак.,
за вычетом суммы моментов от дополнительных нагрузок М_оп.д. к
опрокидывающему моменту от основной нагрузки М_оп.осн. и должен быть
не менее 1,15 , т.е.:

=(М_уд.нак.-∑М_оп.д.)/
М_оп.осн.>1,15  (5.2)

Устойчивость крана в нерабочем состоянии
(собственная устойчивость) определяется при наименьшем вылете крюка, ветровой
нагрузке, направленной в сторону противовеса, и с учетом уклона пути опорной
поверхности. Коэффициент запаса собственной устойчивости рассчитывается как
отношение удерживающего момента крана, стоящего на наклонной поверхности, к
опрокидывающему моменту от ветровой нагрузки М_оп.в. и также должен
быть не менее 1,15, т.е.:

=М_уд.нак./ М_оп.в.>1,15.
(5.3)

При расчете устойчивости угол наклона α
опорной
поверхности (пути) принимается для башенных кранов 2°.

Для строительных башенных кранов учитывают
возможность превышения одного рельса над другим на 100 мм независимо от размера
колеи.

Наклон пути уменьшает координату центра тяжести
от ребра опрокидывания на величину h·sin
α, где
h — высота
расположения центра тяжести над опорным контуром.

Следовательно, чем больше наклон пути, тем
меньше удерживающий момент, и чем больше высота центра тяжести крана, тем в
большей степени выявляется отрицательное влияние наклона пути.

Коэффициент грузовой устойчивости k без учета
дополнительных нагрузок определяется по формуле:

k=М_уд./
М_оп=G·(b+c)/Q·(a-b)>1,4,
(5.4)

Определим коэффициент грузовой устойчивости k
для крана КБ-308 с учетом дополнительных нагрузок и уклона пути по формуле:

k=(М_уд.-∑М_оп.д.)/ М_оп.гр>1,15,
(5.5)

где М_уд— момент, удерживающий кран от
опрокидывания в сторону груза, т.е.:

М_уд.=G·[(b+c)·cos
α-h₁·sin
α],  (5.6)

где α-
угол наклона пути крана, α=2°;

h₁—
расстояние от центра тяжести крана до плоскости, проходящей через точку
опорного контура, h₁=11
м.

М_уд.=774990·[(2,25+0,9)·cos
2°-11·sin 2°]=2142217
Н·м.

М_оп.гр— грузовой опрокидывающий
момент:

М_оп.гр= Q·(a-b),
(5.7)

М_оп.гр= 32863·(25-2,25)=747633 Н·м.

ΣМ_оп.д=М₁+M₂+M₃,
(5.8)

где ΣМ_оп.д—
сумма всех опрокидывающих моментов от дополнительных нагрузок;

М₁— опрокидывающий момент от
центробежной силы груза при вращении крана:

М₁=Q·n²·а·h/(900-n²·H),
(5.9)

где n-
частота вращения крана вокруг вертикальной оси, мин ^-1, n=0,7
мин ^-1 ;

h- расстояние от
оголовка стрелы до плоскости, проходящей через точки опорного контура, h=34
м;

Н- расстояние от оголовка стрелы до центра
тяжести подвешенного груза (при проверке на устойчивость груз приподнимают над
землей на 20-30 см), Н=33,3 м.

М₁=32863·0,7²·25·34/(900-0,7²·33,3)=15489
Н·м.

М₂— момент от силы инерции при
торможении опускаемого груза:

М₂=Q·υ·(a-b)/gt,
(5.10)

где υ-
скорость подъема груза (при наличии свободного опускания груза расчетную
скорость принимают равной 1,5 м/с), υ=0,21
м/с;

g- ускорение
свободного падения, равное 9,81 м/с²;

t- время неустановившегося
режима работы механизма подъема (время торможения груза), t
=5 с.

М₂=32863·0,21·(25-2,25)/9,81·5=3201
Н·м.

М₃— ветровой момент:

М₃=М_в.к+М_в.г.=W·ρ+
W₁·ρ₁,
(5.11)

где М_в.к— момент от действия ветровой
нагрузки на подвешенный груз;

W- ветровая нагрузка,
действующая параллельно плоскости, на которой установлен кран, на наветренную
площадь крана, Па, принимаемая по ГОСТ 1451-77 для рабочего состояния крана;

W₁—
ветровая нагрузка на наветренную площадь груза, Па, принимаемая по ГОСТ 1451-77
для рабочего состояния крана;

p= h₁
и ρ₁=
h- расстояния от
плоскости, проходящей через точки опорного контура, до центра приложения
ветровой нагрузки, м.

При расчете грузовой устойчивости кранов для
большинства районов страны давление ветра для высоких башенных кранов принимают
150 кПа.

М₃=150·11+
50·34=-3350 Н·м.

ΣМ_оп.д=15489+3201-3350=-15340
Н·м.

Тогда коэффициент грузовой устойчивости крана
будет равен:=(2142217- 15340)/ 747633=2,84>1,15

Условие выполняется, устойчивость башенного
крана обеспечена.

6. Экологический раздел

.1 Учет экологических требований при
проектировании зданий в условиях периодического подтопления

Строительное освоение территорий, расположенных
на слабопроницаемых грунтах, сопровождается накоплением влаги в толще грунтов и
подъемом уровня грунтовых вод даже в тех случаях, когда до начала освоения
территории грунтовые воды вообще отсутствовали. Такой процесс называется
подтоплением или техногенным подтоплением. Он возникает и развивается
вследствие нарушения сложившегося природного динамического равновесия в водном
балансе территории. Эти нарушения возникают в результате практической
деятельности человека и на застраиваемых территориях обычно развиваются в две
стадии — при строительстве и эксплуатации.

Следует отметить, что техногенное подтопление
есть следствие нормальной хозяйственной деятельности человека. Однако оно чаще
всего интенсифицируется там, где имеются недостатки в проектировании,
строительстве и эксплуатации сооружений.

Основными причинами подтоплений на стадии
строительного освоения городских земель являются:

изменение условий поверхностного стока при
осуществлении вертикальной планировки (то есть засыпка естественных дрен —
оврагов и водотоков, срезка растительного покрова);

значительный разрыв во времени между земляными и
строительными работами нулевого цикла, приводящий к накоплению поверхностных
вод в строительных котлованах, траншеях и выемках.

Основными причинами подтопления на стадии
эксплуатации застроенных территорий являются:

утечки технологических вод, промышленных и хозяйственно-бытовых
стоков;

изменение тепло-влажного режима под зданиями и
покрытиями;

влияние барражного эффекта (задержка
поверхностных и подземных вод зданиями и сооружениями).

Интенсивность процесса подтопления зависит от
природных условий, плотности застройки и параметров систем водонесущих
коммуникаций.

Источники подтопления территорий разделяются на
естественные и искусственные.

К естественным относятся:

атмосферные осадки (дождевые и талые воды);

грунтовые воды;

сток поверхностных вод с окружающих территорий;

вода в парообразной форме в грунтах зоны
аэрации.

К искусственным относятся:

воды, накапливающиеся в различных искусственных
понижениях рельефа (котлованах, траншеях);

различные резервуары, отстойники, накопители
жидких стоков и шламонакопители;

объекты с мокрым технологическим процессом;

водонесущие коммуникации.

Процесс подтопления развивается в результате
воздействия различных факторов или их комбинаций. Факторы подтопления
подразделяются на активные и пассивные.

Активные факторы непосредственно вызывают
обводнение грунтов и в свою очередь подразделяются на естественные и
искусственные.

К естественным активным факторам относят:

процессы конденсации и концентрации влаги под
сооружениями и покрытиями;

инфильтрация талых и ливневых вод.

Искусственные активные факторы включают:

инфильтрацию поверхностных вод из искусственных
выработок, а также обвалованных перегороженных насыпями террриторий;

инфильтрацию из водонесущих коммуникаций;

подпор грунтовых вод вследствие устройства
водохранилищ и гидротехнических сооружений;

инфильтрацию поливных вод.

Пассивные факторы также подразделяются на
естественные и искусственные.

Естественные факторы объединяют природные,
климатические, геоморфологические, геолого-литологические, гидрографические и
гидрогеологические условия территории.

К искусственным факторам относят нарушение
поверхностного стока из-за отсутствия вертикальной планировки или изменения
естественного рельефа.

В зависимости от результатов мониторинга режима
грунтовых вод на осваиваемых и освоенных территориях должны проводиться
мероприятия против возможного, развивающегося или уже развившегося подтопления.
Мероприятия против подтопления территорий подразделяются на предупредительные и
защитные.

Предупредительные мероприятия выполняются с
целью предупреждения развития подтопления на осваиваемых территориях и
направлены против факторов, действие которых может иметь место при
строительстве и эксплуатации сооружений.

Предупредительные мероприятия проводятся на всех
потенциально подтопляемых территориях. Они входят в комплекс работ по
инженерной подготовке территорий, а в отдельных случаях могут носить и
самостоятельный характер. Они включают в себя следующие виды работ:

организация и ускорение стока поверхностных вод;

искусственное повышение планировочных отметок
территорий;

устройство защитной гидроизоляции заглубленных
сооружений и подземных коммуникаций;

прокладку профилактических вентиляционных
каналов в основаниях подземных сооружений;

тщательное выполнение работ по строительству водонесущих
коммуникаций и правильную их эксплуатацию с целью предотвращения постоянных и
аварийных утечек;

надлежащую организацию складирования отходов
производства;

создание противофильтрационных экранов в
основании гидронакопителей;

сооружение перехватывающих подземный поток
дренажей.

.2 Мероприятия по предотвращению поднятия уровня
грунтовых вод

Подтопление домов и дворовых построек —
серьезная проблема, которая может привести к порче хранящихся в подвале вещей
или разрушению объекта в результате вымывания или размокания несущих
конструкций. Из-за воды могут происходить оползни, изменяться в худшую сторону
состав воды.

Дома могут подтапливаться из-за изменения уровня
грунтовых вод. Он находится в наивысшей отметке в весенние месяцы, когда
начинается таяние снега, но небольшие подтопления могут отмечаться на
протяжении всей зимы во время оттепелей. Также к подтоплению приводит попадание
в грунт воды с поверхности, например, при обильных дождях.

Уровень грунтовых вод может увеличиться из-за
попадания в почву технической воды. Происходит это в результате аварии в
системах отопления и водоснабжения. Также подтопление может случиться при
нарушении естественного дренажа в результате проведения строительных работ,
укладки асфальта и т.д. По статистике, в год уровень грунтовых вод из-за
техногенных факторов может увеличиваться на 10-15%.

Меры по предотвращению подтоплений:

. Гидроизоляция фундамента. Для того чтобы вода
не попадала внутрь подвала проверяется его герметичность. При обнаружении
каких-либо нарушений, их устраняют. После этого подвал, фундамент и цокольный
этаж обрабатывают гидроизоляционными полимерными составами или защищают
битумным, прорезиненным, полиэтиленовым покрытием.

Гидроизоляция — плотная водонепроницаемая
прослойка из окрасочных, рулонных или других материалов, предназначенная для
защиты строительных конструкций или других объектов от увлажнения грунтовыми
водами или другими жидкостями.

Гидроизоляция устраивается в виде нескольких
изоляционных слоев водонепроницаемых материалов (толя, рубероида и др.),
укладываемых на мастике (клебемассе) или цементном растворе, а также в виде
штукатурки жирным цементным раствором с добавлением церезита.

В зданиях и сооружениях гидроизоляция
обеспечивает их долговечность и нормальную эксплуатацию. В жилом доме изолируют
наружные поверхности стен подвалов, фундаментов и других подземных конструкций,
соприкасающихся с грунтом. Также гидроизоляция применяется при устройстве
систем дренажа, ливневой канализации.

По способу устройства и виду используемых
материалов различают следующие виды гидроизоляции:

Штукатурная асфальтовая гидроизоляция.

Окрасочная гидроизоляция.

Оклеенная гидроизоляция.

Литая асфальтовая гидроизоляция.

Цементная штукатурная гидроизоляция.

Гидроизоляционные покрытия всех видов должны
надежно сцепляться с основанием, быть сплошными, равномерной толщины.

Гидроизоляционные материалы — применяются в
строительном деле для защиты от влаги, сырости, агрессивных вод, при устройстве
систем дренажа, защите фундамента. Гидроизоляционные материалы принято различать
на следующие виды:

горячие битумные и асфальтовые мастики;

холодные битумные мастики, эмульсионные пасты и
холодные асфальтовые мастики;

фурановые и фенольные мастики и полимербетоны;

цементно-песчаные растворы с уплотняющими
добавками.

Органические вяжущие вещества представляют собой
природные или искусственные твердые, вязкопластичные или жидкие (при нормальной
температуре) продукты. Как правило они характеризуются способностью изменять
свои физико-механические свойства в зависимости от температуры. К органическим
вяжущим веществам, применяемым в строительстве, относятся битумные и дегтевые
вяжущие мастики.

. Дренажные системы. В районах, где жилые и
хозяйственные объекты подтапливаются регулярно, делается постоянный открытый
дренаж глубиной до 2,2-3,5 м. Для его сооружения применяются трубы или песок и
щебень. Чтобы обеспечить минимальный контакт фундамента постройки с грунтовыми
водами, в конструкцию системы включают соединенные друг с другом пристенный
горизонтальный и подземный вертикальный дренажи.

Пристенный дренаж фундамента снип рекомендует
сооружать в следующих случаях:

—      Если проектом предусмотрено
сооружение подвала или цокольного этажа.

—      Если требуется снизить степень
пученья грунта при замерзании и оттаивании.

—      Если известно, что в сезон таяния
снега или летних осадков происходит поднятие УГВ.

Если грунт на участке переувлажнен, то при
замерзании он оказывается сильное давление на фундамент. Весной, когда
происходит чередование оттепелей и заморозков, воздействие на фундамент становится
еще более заметным. Но и когда влага полностью оттает, ее вредное влияние на
фундамент не уменьшается. Вода попадает в трещинки бетонных плит и начинает
разрушать материал изнутри.

Чтобы уберечь фундамент от столь губительного
действия почвенной влаги, необходимо сооружение системы отведения воды —
дренажа.

Различают два типа систем пристенного дренажа:

—              Линейная система устраивается по
всему периметру отмостки. Основное назначение такой системы — отведение
поверхностных вод.

Пластовая система. В этом варианте трубы
укладываются ниже расположения фундаментной плиты на уровне с подушкой из
песка. Идущая снизу вода попадает в трубы через перфорацию и отводится в
колодец. Такая система необходима для защиты строения от действия грунтовых
вод.

Чтобы построить эффективно работающий дренаж,
необходимо принять во внимание следующие показатели:

Глубина, на которой заложен фундамент. Трубы
дренажной системы следует располагать глубже плит на 30-50 см.

Уклон. Чтобы вода могла быстро уходить от
фундамента дома, необходимо обеспечить прокладку труб с уклоном. Оптимальная
величина уклона 2 см на погонный метр трубопровода. В этом случае, вода не
будет застаиваться в трубах.

Следует сразу определить верхнюю и нижнюю точку
системы. Как правило, за верхнюю точку принимают угол дома, а за нижнюю —
принимающий колодец.

Вне зависимости от условий на каждом конкретном
участке, располагать трубы дренажной системы нужно на расстоянии около 3 метров
от стены. При этом обязательно устраивается бетонная отмостка у стен, имеющая
ширину не менее метра.

Раньше для устройства систем дренажа применяли
керамические или асбестоцементные трубы. Работать с этим материалом было
достаточно сложно, так как трубы довольно тяжелые и, при этом, хрупкие. Кроме
того, использование асбестоцемента спорно с точки зрения экологии.

На сегодняшний момент наиболее популярным видом
дренажных труб являются полимерные. Для большей прочности системы используется
гофрированная труба. А вот выбор способа укладки труб осуществляется в
зависимости от того, какой грунт преобладает на участке.

—      При щебеночном грунте разрешается
укладывать трубу без использования фильтрующих материалов.

—      В глинистых грунтах также не
использовать фильтрующий материал, но требуется выполнение подсыпки из средней
и крупной фракции щебня. Высота подсыпки — 20 см.

—      Если почва на участке суглинистая,
следует укладывать трубу, обернув ее слоем геотекстильной ткани. Это
предохранит отверстия в трубах от заиливания.

—      В песчаных почвах следует
использовать и подсыпку из щебня, и фильтр из геотекстиля.

Работы ведутся по следующему алгоритму:

—      Выкапываются траншеи с необходимым
уклоном. Дно траншей уплотняется.

—      Производится подсыпка слоя песка и
щебня.

—      Производится укладка подготовленных
труб.

—      На углах здания и на каждом втором
повороте трубопровода предусматривается монтаж ревизионного колодца. При этом
глубина колодца должна быть на полметра больше глубины прокладки труб.

—      Поверх уложенных труб выполняется
засыпка гравия, высота слоя должна быть 20 см. Гравийная подушка накрывается
геотестильной тканью, поверх которой засыпается крупный речной песок, а поверх
него — грунт.

Заключение

В своем дипломном проекте я запроектировала 9-ти
этажный жилой дом в г. Вологда. Здание имеет конструктивную схему с продольными
и поперечными несущими стенами.

В архитектурно-строительной части разработала:
архитектурные решения, включающие в себя планировку и фасады; строительные
решения с подбором строительных конструкций; выполнила теплотехнический расчет.

В расчетно-конструктивном разделе произвела
расчет двух вариантов фундаментов, выбрав наиболее оптимальный — свайный
фундамент; произвела расчет его осадки.

Организовала строительную площадку, разработала
технологическую карту на кладочно-монтажный процесс.

В разделе безопасности проекта особое внимание
уделено анализу опасных и вредных факторов при организации работ по монтажу
фундамента здания, также выполнен расчет устойчивости крана.

В экологическом разделе проекта рассмотрена
проблема учета экологических требований при проектировании зданий в условиях
периодического подтопления. Так же разработаны мероприятия по предотвращению
поднятия уровня грунтовых вод.

Список использованных источников

1. СП 50.13330.2012. Свод правил.
Тепловая защита зданий: актуализированная редакция СНиП 23-02-2003: утв.
Минрегионом РФ 30.06.2012 №265.- Введ. 01.07.2013.- М.: НИИСФ РААСН, 2013. —
139 с.

. СП 131.13330.2012. Свод правил.
Строительная климатология: актуализированная редакция СНиП 23-01-99*: утв.
Минрегионом РФ 30.06.2012 №275. — Введ. 01.07.2013.- М.: НИИСФ РААСН, 2013. —
113 с.

. СП 22.13330.2011. Свод правил.
Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*:
утв. Минрегионом РФ 28.12.2010 №823.- Введ. 20.05.2011.- М.: НИИОСП им. Н.М.
Герсеванова, 2011. — 166 с.

4. Пособие по проектированию
оснований зданий и сооружений (к СНиП 2.02.01-83): утв. приказом по НИИОСП им.
Герсеванова 01.10.1984 №100.- М.: Стройиздат, 1986.- 215 с.

5.
СП 16.13330.2011. Свод правил. Стальные конструкции. Актуализированная редакция
СНиП II-23-81* <http://docs.cntd.ru/document/9056425>: утв. Минрегионом
РФ 27.12.2010 №791.- Введ. 20.05.2011.- М.: ЦНИИСК им. В.А. Кучеренко, ЦНИИПСК
им. Мельникова, 2011. — 171 с.

.
СП 20.13330.2011. Свод правил. Нагрузки и воздействия. Актуализированная
редакция СНиП 2.01.07-85*: утв. Минрегионом РФ 27.12.2010 №787.- Введ.
20.05.2011.- М.: им. В.А. Кучеренко, 2011. — 85 с.

.
СНиП 1.04.03-85^*. Строительные нормы и правила. Нормы
продолжительности строительства и задела в строительстве предприятий, зданий и
сооружений». Часть I: утв. постановлением Госстроя СССР
и Госплана СССР 17.04.1985 —
М.: ЦНИИОМТП Госстроя СССР, 1991.-
115 с.

.
ГОСТ 23407-78. Ограждения инвентарные строительных площадок и участков
производства строительно-монтажных работ. Технические условия. -Введ. 01.01.1986.
— М.: ГП ЦПП, 2001. — 5 с.

9. СНиП 2-04-01-85*. Строительные
нормы и правила. Внутренний водопровод и канализация зданий: утв. 28.11.1991 —
М.: ФГУП ЦПП, 1996.- 72 с.

. СП 31-110-2003. Свод правил.
Проектирование и монтаж электроустановок жилых и общественных зданий: утв.
Госстроем России от 26.11.2003 №194. — Введ. 01.01.2004 —
М.: ФГУП ЦПП, 2004.- 138 с.

. СНиП 12-03-2001. Строительные
нормы и правила. Безопасность труда в строительстве. Часть 1. Общие требования:
введ. 01.09.2001 — М.: ФГУ ЦОТС, 2001.-
40 с.

. СНиП 12-04-2002. Строительные
нормы и правила. Безопасность труда в строительстве. Часть 2. Строительное
производство: введ. 01.01.2003 — М.: ФГУ ЦОТС, 2003.-
29 с.

13. ГОСТ12.1.046-85. Строительство.
Нормы освещения строительных площадок . — Введ. 01.01.1986. — М.: ГП ЦПП, 2001.
— 14 с.

14. ЕНиР 2-1. Единые нормы и
расценки на строительные, монтажные и ремонтно-строительные работы: утв.
Госстроем СССР 05.12.1986. Сб. Е2: Земляные работы. Вып. 1.- М.: ВПТИ
Трансстрой, 1986. — 134 с.

15. Строительство.
Проектирование. Технология

16. Свод правил: СП 20.13330.2012.
Строительная климатология. Актуализированная редакция СНиП 23-01-99*.
Введ.2013. — М.: Минрегион России, 2012. — 109 с.

. Строительные машины: Справочник/
Под ред. В.А. Баумана.- М.: Стройиздат, 1976.-
Т.1.-
495 с.

. Строительные краны: Справочник/
В.П. Станевский, В.Г. Моисеенко, Н.П. Колесник, В.В. Котушко; Под общей ред.
В.П. Станевского.- Киев: Будивельник, 1984.-
240 с.

. Технология строительных процессов:
Методические указания к курсовому проекту. — Вологда: ВоГТУ, 1999. — 31 с.

. Технология строительных процессов:
Учебн. для ВУЗоВ/ А.А. Афанасьев, Н.Н. Данилов и др.- М.: Стройиздат, 2001.-
352 с.: ил.

. ГОСТ 13579-78*. Блоки бетонные для
стен подвалов. Технические условия. — Взамен ГОСТ 1379-68. Введ. 01.01.79. —
М.: Издательство стандартов, 1979. — 11с.

. Экология и безопасность
жизнедеятельности: Учеб пособие для вузов / под ред. Л.А. Муравья. — М.: ЮНИТИ,
2000. — 447 с.: ил.

. Свод правил: СП 24.13330.2011.
Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85.
Введ.20.05.2011. — М.: Минрегион России, 2011. — 109 с.

Приложение 1

Приложение 2

Приложение 3

Дипломный проект — 9ти этажный жилой дом из сборно-монолитного ЖБ — файл n1.docx

Дипломный проект — 9ти этажный жилой дом из сборно-монолитного ЖБ
скачать (1145.7 kb.)
Доступные файлы (1):

---

Смотрите также:
• Дипломный проект — 16-этажный дом в г. Киев (Дипломная работа)
• Литература общая часть темой дипломного проекта является -7-и этажный жилой монолитный дом в микрорайоне №20 в г. Новоуральске. Жилой дом №19 состоит из двух блок с (Документ)
• Курсовая работа — 4-х этажный жилой дом в г. Самара (Курсовая)
• Дипломный проект — 5 — 6 этажный жилой дом (Дипломная работа)
• Курсовой проект «3-х этажный -Х секционный жилой дом со встроенной парикмахерской на рабочих места» (Документ)
• Курсовой проект «3-х этажный -Х секционный жилой дом со встроенной парикмахерской на рабочих места» (Документ)
• Дипломный проект. 25-ти этажный монолитный жилой дом г.Хабаровск (Дипломная работа)
• Дипломный проект — 12-и этажный жилой дом (Дипломная работа)
• Дипломный проект — Каркасный жилой дом в г. Астана (Дипломная работа)
• Курсовой проект — Реконструкция жилого дома г.Кирово-Чепецк (Курсовая)
• 14-ти этажный жилой дом для малосемейных (Документ)
• Дипломный проект (ПГС) Десятиэтажный жилой дом (Дипломная работа)

n1.docx

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Факультет строительный

Кафедра «Железобетонные и каменные конструкции»

ДОПУЩЕН К ЗАЩИТЕ

_____________В. Ф. Зверев

«___»______________2011г.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

ДИПЛОМНОГО ПРОЕКТА

«9-ти этажный трех-секционный жилой дом из сборно-монолитного железобетона»

Специальность 1-70 02 01 «Промышленное и гражданское строительство»

Студент дипломник группы 112166	_______________ подпись, дата	В.А. Досько
Руководитель	_______________ подпись, дата	Н.А. Рак к.т.н., доцент
Консультанты: по разделу Архитектура и расчет конструкций	_______________ подпись, дата	Н.А. Рак к.т.н., доцент
по разделу Технология и организацияпроизводства работ	______________ подпись, дата	И.А. Горячева к.т.н., доцент
по разделу Экономика строительства	_______________ подпись, дата	П.П. Иванова ст. преподаватель
по разделу Организация строительства	_______________ подпись, дата	Е.В.Штурбина
по разделу Охрана труда и окружающей среды	_______________ подпись, дата	Е.Г. Вершеня ст. преподаватель
Ответственный за нормаконтроль	_______________ подпись, дата	В.Ф. Зверев к.т.н., доцент

Объем проекта

пояснительная записка 91 страница,
графическая часть 8 листов,
Минск

2011

Задание на дипломное проектирование

РЕФЕРАТ

Дипломный проект 91с, 11рис., 21 табл.

ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ, ПРЕДВАРИТЕЛЬНОЕ НАПРЯЖЕНИЕ, КАЧЕСТВО, КОНТРОЛЬ КАЧЕСТВА, ОХРАНА ТРУДА

Объектом разработки является «9-ти этажный жилой дом из сборно-монолитного железобетона».

Цель проекта – расчет конструкций жилого дома, составление рабочих и архитектурных чертежей, разработка технологической карты, обоснование стоимости строительств.

В процессе проектирования выполнены следующие разработки:
— рабочие чертежи монолитной железобетонной стены, монолитного фундамента, предварительно-напряженной плиты перекрытия

— архитектурные чертежи фасадов, планов первого и типового этажей, разрез по лестничной клетке

— технологическая карта на возведение монолитных железобетонных стен

Элементом практической значимости полученных результатов является вывод о постановке рабочей арматуры только по конструктивным требованиям.

Студент-дипломник подтверждает, что приведенный в дипломном проекте расчетно-аналитический материал объективно отражает состояние разрабатываемого объекта, все заимствованные из литературных и других источников теоретические и методологические положения и концепции сопровождаются ссылками на их авторов.
Ведомость объема дипломного проекта

Формат	Обозначение	Наименование	Количество листов	Примечания
А4	–	Пояснительная записка	89
А4	–	Титульный лист	1
А4	–	Задание по дипломному проекту	1
А4	–	Реферат	1
А4	–	Ведомость объема дипломного проекта	1
А4	–	Содержание	1
А4	–	Введение	1
А4	–	Пояснительная записка	80
А4	–	Заключение	1
А4	–	Список используемых источников	2
А1	Архитектурно-строительная часть	Фаса 1-6; Фасад 6-1; Элемент входа; Узлы.	1
А1	Архитектурно-строительная часть	План первого этажа. Секция «В» План типового этажа.Секция «В» План кровли. Секция «В»	1
А1	Архитектурно-строительная часть	Фасад А-В Разрез 1–1	1
А1	Расчетно-конструктивная часть	План перекрытия. Секция «Б» Плита перекрытия.	1
А1	Расчетно-конструктивная часть	План монолитных стен Разрез по стене, ведомость	1
А1	Расчетно-конструктивная часть	План фундаментов. Секция «Б» Разрезы, ведомость	1
А1	Технологическая часть	Технологическая карта на устройство монолитных стен	1
А1	Экономическая часть	Технико-экономические показатели конструктивного решения.	1
Кафедра	Группа	Спец.	Год	ДИПЛОМНЫЙ ПРОЕКТ
ЖБиК	112166	ПГС	2011
	Фамилия	Подпись	Дата	9-ти этажный трехсекционный жилой дом из сборно-монолитного железобетона
Разараб.	Досько
					Лит	Лист	Листов
				У	1
Рук пр	Рак Н.А.			Ведомость объема дипломного проекта	БНТУ строительный факультет
Зав каф	Зверев В.Ф.
Н.контр.	Зверев В.Ф

Содержание

Реферат 3

Ведомость объема дипломного проекта 4

Введение 6

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ 8

   1. Объемно-планировочное решение 8
   2. Конструктивное решение здания. 9
   3. Технико-экономические показатели 13
2. РАЗДЕЛ КОНСТРУКЦИЙ 14

   1. Расчет плиты перекрытия. 14
   2. Расчет поперечной несущей стены 31
   3. Расчет фундамента 39
3. РАЗДЕЛ ТЕХНОЛОГИЯ СТРОИЕТЛЬСТВА 43

3.1. Область применения 43

3.2. Характеристики применяемых материалов и изделий 44

3.3. Потребность в материально-технических ресурсах 45

3.4. Организация и технология производства работ 48

3.5. Контроль качества и приемка работ 54

3.6. Техника безопасности, охрана труда и окружающей
среды 55

4. РАЗДЕЛ ЭКОНОМИКА 61

4.1 Составление сметной документации…………………………. 61

4.2. Ведомость объемов и стоимости работ …………………………….62

4.3. Объектная смета ………………………………………………64

4.4 Сводный сметный расчет стоимости строительства ………..65

4.5. Расчет стоимости строительства в текущих ценах ………….72

4.6. Технико-экономическое обоснование конструктивного
решения………………………………………………………………. 74

5. РАЗДЕЛ ОХРАНА ТРУДА……………………………………….. 77

5.1. Общие требования…………………………………………….78

5.2. Земляные работы……………………………………………..80

5.3. Бетонные и железобетонные работы………………………..81

5.4. Изоляционные работы……………………………………….82

5.5. Монтажные работы…………………………………………..82

5.6. Кровельные работы………………………………………….83

5.7. Требования пожарной безопасности………………………………84

5.8. Краткая характеристика объекта……………………………………87

Список используемых источников…………………………………………………..90

Введение

С начала прошлого века бетон прочно занимает место основного строительного материала и, несмотря на появление новых эффективных материалов и конструкций, сохранит свое ведущее положение и в обозримом будущем

Бетонные и железобетонные конструкции применяют в гражданском и сельскохозяйственном строительстве; в транспортном строительстве для метрополитенов, туннелей и мостов; в строительстве корпусов промышленного назначения.

Такое широкое распространение в строительстве железобетон получил благодаря его многим положительным качествам: долговечность, огнестойкость, стойкость против атмосферных воздействий, высокой сопротивляемости статической и динамической нагрузкам, малых эксплуатационных расходов на содержание зданий и сооружений и др.

По способу возведения различают: железобетонные конструкции сборные, изготовляемые преимущественно на заводах стройиндустрии и затем монтируемые на строительных площадках; сборно-монолитные, в которых рационально сочетается использование сборных железобетонных элементов заводского изготовления и монолитных частей.

В настоящее время сборные железобетонные конструкции в наибольшей степени отвечают требованиям индустриализации строительства, но стоит отметить, что и монолитный бетон с каждым годом получает все большее развитие.

Монолитный бетон и железобетон, как правило, экономичнее сборного в подземных частях зданий и сооружений, для фундаментов под технологическое оборудование, в конструкциях массивных стен, в дорожном и гидротехническом строительстве. В последнее время монолитный бетон все чаще применяют в жилых и общественных каркасных зданиях. Основное преимущество его применения – свободная планировка помещения.

Основным направлением экономического и социального развития РБ является задача капитального строительства, заключающегося в создании и ускоренном обновлении основных фондов народного хозяйства, предназначенных для развития общественного производства на основе научно-технического прогресса.

В общем объеме капитальных вложений строительно-монтажные работы составляют около 50…60%, а стоимость материалов, конструкций и изделий – свыше половины стоимости строительно-монтажных работ. Отсюда вытекает важность проблемы проектирования экономичных железобетонных конструкций. Важную роль играет совершенствование конструктивных форм, применение новых эффективных материалов, развитие современных методов исследования работы конструкций, являющихся базой методики расчета и конструирования. Развитие электронно-вычислительной техники сделало возможным решение задач проектирования на качественно новом уровне: вариантное проектирование заменить оптимальным проектированием на основе мощных методов математического программирования в системе автоматического проектирования. Это такие программы для конструирования как StructureCAD, LiraforWindows, Femap, SCAD и др. Программная реализация сложных методов расчета в режиме оптимизации в настоящее время становится доступным каждому проектировщику. Практика оптимального проектирования показала, что эффект от оптимизации тем выше, чем сложнее конструкция.

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

   1. Объемно-планировочное решение.

Основные объемно-пространственные и инженерные решения приняты исходя из условий лимита свободной территории в сложившейся зоне застройки, а так же стремлением создать выразительный облик жилого дома в контексте существующей и перспективной застройки одного из новых микрорайонов в деревне Лесковка.

В немалой степени способствует в решении архитектурных задач и уровня комфорта массового жилища принятая конструктивная схема здания – внутренние монолитные стены с сборным перекрытием, устройство плоской чердачной крыши, с хорошо проработанными элементами 3-х 9-ти этажных рядовых секций. По условиям инсоляции все секции, располагаются вдоль ул. Минской ориентируется лестничной клеткой на дворовую территорию. Состав квартир по секциям: секция «А» 1-1, 2-2, 3-3, помещение товарищества собственников, диспетчерский пункт управления лифтами; секция «Б» 1-1, 2-2, 4-4; секция «В» 1-1, 2-2, 3-3.

Высота этажа 2.8 м. В здании запроектировано техподполье высотой 2.0 м. В здании запроектированы балконы и лоджии. Материал основных конструктивных элементов –монолитный железобетон. Сборный железобетон.

По долговечности здание относится ко 2 степени, т.к. его конструктивные элементы рассчитаны на срок службы до 100 лет.

По огнестойкости здание относится к III степени, т.к. в нем запроектированы перегородки из ячеистого бетона, стены из монолитного железобетона, перекрытия из сборного железобетона, т.е. из негорючих материалов.

Класс ответственности здания — 1.

В случае пожара эвакуация людей будет осуществляться через основные лестницы.

1.2. Конструктивное решение здания.

Конструктивная схема проектируемого здания представляет внутренний каркас из монолитного бетона и стеновых ограждающих конструкций с поэтажной разрезкой из облегченных конструкций. Здание состоит из трех секций, двух торцевых и одной рядовой. Все секции – девятиэтажные. Под всем зданием предусмотренотехническое подполье, которое предполагается использовать для прокладки инженерных коммуникаций.

---

ОГЛАВЛЕНИЕ

Введение

1.
Архитектурно-конструктивная часть

1.1 Исходные
данные

1.2 Генеральный
план

1.2.1
Благоустройство и озеленение

1.3
Объемно-планировочное решение

1.3.1
Объемно-планировочные характеристики
здания

1.4
Художественно-эстетическое решение

1.5
Архитектурно-конструктивные решения

1.5.1 Фундаменты

1.5.2 Стены

1.5.3 Перегородки

1.5.4 Перекрытия
и покрытия

1.5.5 Кровля

1.5.6 Лестницы

1.5.7 Полы

1.5.8 Окна и
двери

1.5.9
Теплотехнический расчет конструкций
здания

1.6 Инженерное
оборудование

1.6.1 Теплоснабжение

1.6.2 Отопление
и вентиляция

1.6.3 Водоснабжение

1.6.4 Канализация

1.6.5
Электроснабжение

1.6.6 Газоснабжение

1.6.7 Слаботочные
системы

1.7 Охрана
окружающей среды

2.
Расчетно-конструктивная часть

2.1 Расчет и
конструирование многопустотной панели
перекрытия

2.1.1 Исходные
данные для проектирования

2.1.2 Определение
нагрузок и усилий

2.1.3 Установление
размеров сечения плиты

2.1.4 Характеристики
прочности бетона и арматуры

2.1.5 Расчет
прочности плиты по сечению нормальному
к продольной оси

2.1.6 Расчет
прочности плиты по сечению наклонному
к продольной оси

2.1.7 Геометрические
характеристики приведенного сечения

2.1.8 Потери
предварительного напряжения арматуры

2.1.9 Расчет
по образованию трещин нормальных к
продольной оси

2.1.10 Расчет
по раскрытию трещин нормальных к
продольной оси

2.1.11 Проверка
по раскрытию трещин наклонных к продольной
оси

2.2 Расчет
лестничной площадки

2.2.1 Описание
конструкции

2.2.2 Расчет
плиты площадки

2.2.3 Расчет
лобового ребра

2.2.4 Расчет
пристенного ребра

2.2.5 Расчет
бокового ребра

2.3 Расчет и
конструирование лестничного марша

2.3.1 Описание
конструкции

2.3.2 Определение
нагрузок и усилий

2.3.3 Расчет
армирования

3. Основания
и фундаменты

3.1
Инженерно-геологические условия

3.2
Физико-механические свойства грунтов

3.3 Выбор типа
фундаментов

3.4 Сбор
нагрузок и определение расчетных усилий
действующих на фундаменты

3.5 Расчет
ленточных фундаментов

3.5.1 Выбор
глубины заложения фундаментов

3.5.2 Расчет
ленточного фундамента Ф-1

3.5.3 Расчет
ленточного фундамента Ф-2

3.5.4 Расчет
ленточного фундамента Ф-3

3.6 Расчет
свайных фундаментов

3.6.1 Выбор
размеров и глубины погружения свай

3.6.2 Расчет
несущей способности забивной сваи

3.6.3 Определение
количества свай в свайном фундаменте

3.6.4 Расчет
осадки свайных фундаментов

4. Технология
и организация строительства

4.1 Введение

4.2 Определение
состава и выбор способов производства
работ

4.3
Определение объемов и трудоемкости
строительно-монтаж ных работ

4.4 Выбор
основных строительных машин и механизмов

4.4.1 Выбор
монтажного крана

4.4.2 Выбор
транспортных средств

4.5 Проектирование
календарного плана

4.6 Объектный
строительный генеральный план

4.6.1 Определение
потребности во временных зданиях и
сооружениях

4.6.2 Расчет
временных складов

4.6.3 Проектирование
временного водоснабжения и электроснабжения
строительной площадки

4.6.4 Проектирование
временных дорог

4.6.5
Технико-экономические показатели
строительного генерального плана

4.7 Технологическая
карта на устройство кровли

4.7.1 Введение

4.7.2
Подготовительные работы

4.7.3 Устройство
пароизоляции

4.7.4 Теплоизоляция

4.7.5
Устройство 4^х-слойного
рубероидного ковра

4.7.6 Контроль
качества кровельных работ

4.7.7 Техника
безопасности и противопожарные
мероприятия при устройстве кровель

5. Безопасность
