Isdn курсовая работа

Введение

Integrated Services Digital Network (ISDN) (Цифровая
Сеть с Интегрированными Услугами) — это
всеми доступная интерактивная телефонная
сеть, использующая новейшую цифровую
технологию передачи сигнала, а так же
включающая в себя обширный набор цифровых
услуг, которые являются общедоступными
для всех конечных пользователей. ISDN
предполагает оцифровывание телефонной
сети для того, чтобы музыка, голос,
информация, текст, графические изображения,
видеосигналы и другие материальные
источники могли быть переданы любому
конечному пользователю по имеющимся у
них телефонным проводам и получены им
из одного терминала конечного
пользователя.По определению, ISDN
(Integrated Services Data Network — Цифровая сеть с
Интегрированными услугами) — это сеть,
обеспечивающая полностью цифровые
соединения между оконечными устройствами
для поддержания широкого спектра
информационных услуг.

По своей сути ISDN — это цифровой
вариант аналоговых телефонных линий с
коммутацией цифровых потоков, или сеть
из цифровых телефонных станций,
соединенных друг с другом цифровыми
каналами. Привлекательность ISDN заключается
в возможности одновременного обмена
речью, текстом, данными и видео изображением
по стандартным аналоговым телефонным
линиям с более высокими скоростями
передачи, чем у обычным модемов, и по
цене значительно меньшей, чем у арендуемых
линий. При этом гарантируется высокое
качество и высокая надежность передачи,
а также широкий набор сервисных функций.

Главная особенность использования
ISDN — это высокая скорость передачи
информации, по отношению к аналогичным
показателям аналоговой телефонии.
Скорость передачи данных составляет
64 Кбит/с при использовании одного и 128
Кбит/с, при использовании двух каналов
связи. При этом следует учесть высокую
надежность и гибкость ISDN. Гибкость ISDN
связи заключается в значительно более
широком диапазоне типов передаваемых
сообщений. Весь диапазон, используемый
в аналоговой телефонии, ограничивался
передачей речевых сигналов. ISDN
предоставляет пользователям совершенно
другой сервис: помимо традиционного
обмена звуковой информацией, они получают
возможность обмениваться цифровыми
данными, текстом и видеоизображением.
При этом и скорость, и надежность, и
качество передаваемых сообщений
настолько высоки, что способны
удовлетворить требованиям самого
капризного пользователя.

К числу важных факторов следует
также отнести простоту использования,
дружественный и удобный интерфейс,
эффективные средства управления, большое
количество сервисных функций (до 230),
высокое качесвто передачи информации
и высокую гарантию ее сохранности при
ее прохождении по каналам связи.

Любому человеку, будь то специалист,
работающий дома, или сетевой администратор
крупной корпорации, необходима возможность
передавать речевые, цифровые и видеоданные
по телефонным линиям быстро и недорого.
Перечисленные выше возможности ISDN
позволяют широко использовать данную
технологию в самых различных областях
современной жизни. Именно поэтому ISDN
заслуживает самого серьезного внимания
и наверняка будет широко распространяться
в будущем.

Помимо применения ISDN в качестве
привычного средства телефонной связи,
цифровая технология передачи сигналов
является идеальной системой для многих
предприятий и фирм в плане работы с
удаленными пользователями, а также для
организации эффективного доступа в
Internet, организации видеоконференций и
т.д.

Основная
часть

1
Технология ISDN

1. ISDN и удаленный доступ к ЛВС

Сегодня работа любой средней
или крупной компании, имеющей
рассредоточенные офисы, вряд ли будет
эффективной без организации удаленного
доступа к ЛВС филиалов. Для этого часто
приобретают выделенную линию, но это
не всегда дает нужный эффект. Частые
обрывы связи, низкая скорость обмена.
А иногда это просто не возможно, так как
длина линии превышает приемлемую для
ваших модемов. Стоимость же
волоконно-оптических, радиорелейных и
спутниковых каналов связи для основной
массы компаний все еще выглядит
астрономической. В этом случае идеальным
решением как по функциональным
возможностям, так и по стоимости является
технология ISDN, способная обеспечить и
приемлемый уровень производительности,
и необходимое качество передачи
информации, и максимально полный перечень
услуг — и все это за вполне доступную
цену.

Сети ISDN способны обеспечивать
такие функции, как:

• Связь по требованию;

• Пропускная способность по
  требованию (объединение нескольких
  B-каналов в один логический канал);

• Сжатие данных в канале;

• Защита информации.

Привлекательным является
применение ISDN в организации такой формы
удаленного доступа, как телекоммьютинг.
Данная форма вызвана необходимостью
создания наиболее оптимального и
эффективного способа удаленного
взаимодействия служащих с центральным
офисом своей компании.

Телекоммьютинг предполагает
возможность использования служащими
средств телекоммуникаций для постоянной
связи с офисом, не выходя из дома, сокращая
тем самым количество регулярных поездок
на работу. Можно с определенной долей
уверенности прогнозировать, что в самом
ближайшем будущем ISDN станет тем
катализатором, который обеспечит
стремительный рост популярности
телекоммьютинга.

По мере того, как ISDN становится
все более реальным средством связи
удаленных пользователей с сетями
центральных офисов, будет происходить
переориентация всей организации работы
компаний в направлении создания так
называемых домашних офисов.

Такие сервисы, как WWW (World Wide Web),
обеспечивают доступ абонента практически
к любой интересующей его информации,
предоставляют возможность «поделиться»
ею с широким кругом абонентов, а также
позволяют создавать постоянно действующие
каналы для технической поддержки
пользователей. Подобный набор услуг
предполагает обмен по сети Internet самого
широкого спектра сообщений, включая
графику, звук, текст и цифровые данные,
что, в свою очередь, предъявляет весьма
жесткие требования к пропускной
способности сетей. Существующие сегодня
способы установления соединений по
аналоговым телефонным линиям с помощью
модемов не способны обеспечить требуемой
производительности, а также накладывают
ряд ограничений на использование
сервисных функций, крайне важных для
организации современного бизнеса. Иными
словами, имея в своем арсенале обыкновенный
модем и мощный ПК, вы обрекаете последний
на значительный простой и, следовательно,
крайне медленную его аммортизацию, ведь
современный ПК, оборудованный специальным
ISDN адаптером, может выступать в роли
видеотелефона, при этом предоставляю
массу других полезных функций.

1. Принципы и
   средства ISDN

Основной отличительной особенностью
сети ISDN от обычной аналоговой телефонной
сети является то, что ISDN-станции
обеспечивают коммутацию цифровых, а не
аналоговых потоков. Следует заметить,
что в последнее время появилось много
аналоговых АТС, использующих цифровую
коммутацию аналоговых сигналов. В
отличие от таких станций, коммутаторы
ISDN коммутируют именно цифровые потоки.
Преобразование аналоговых сигналов в
цифровые происходит на уровне
ISDN-терминалов (т.е. на оборудовании
конечных пользователей), в связи с чем
ISDN-станция имеет возможность коммутировать
однородные цифровые потоки, «не зная»,
что же именно в данный момент передается
по каналу.

Второй особенностью ISDN является
реализация принципа единой распределенной
телефонной станции. Согласно данному
принципу, все станции в рамках одной
ISDN-сети логически объединены в единую
большую станцию и абонентами могут
рассматриваться в качестве цельного
ISDN-комплекса. Использование указанного
принципа позволяет оптимизировать
нагрузку на каналы связи (например,
минимизируя маршруты соединения между
абонентами), а также предоставляет ряд
услуг, не принятых в аналоговой телефонии
(например, введение единого плана
номеров).

Нельзя обойти вниманием и такую
важную особенность, отличающую ISDN от
аналоговых сетей, как практически
мгновенное установления соединения.
Максимальная задержка в ISDN-сети не
превышает 30 мс на каждый узел связи.

Четвертой отличительной
особенностью новой технологии является
способность ISDN-станций осуществлять
автоматическую маршрутизацию соединений,
что особенно важно в случаях, когда
между станциями имеется несколько
альтернативных путей соединения и
необходимо выбрать наиболее оптимальный.

Любая концепция должна базироваться
на комплексе средств, посредством
которых она может быть реализована.
ISDN не является исключением. К числу
основных средств ISDN можно отнести:

• ISDN-станции (ISDN-коммутаторы);

• ISDN-терминалы (цифровые телефонные
  аппараты);

• внутренние адаптеры ISDN
  (мосты/маршрутизаторы) для подключения
  ПК к ISDN-сети;

• внешние устройства (блоки) для
  подключения ПК или ЛВС к ISDN-сети;

• сетевые окончания (Network Terminator);

• линии связи (интерфейсы PRI и
  BRI).

1. ISDN и телефонная
   связь и истема сигнализации N7

Использование ISDN в качестве
средства традиционной телефонной связи
исторически явилось первой областью
применения новой телекоммуникационной
технологии. Разработанная как альтернатива
обычным аналоговым сетям, она содержит
ряд принципиальных особенностей и
предоставляет пользователю ISDN-терминала
следующие преимущества:

• Наличие жидкокристаллического
  дисплея и расширенной телефонной
  клавиатуры для интерактивного управления
  вызовами и обмена сообщениями;

• Практически мгновенное
  установление связи;

• Возможность одновременного
  установления и удержания линии связи
  с тремя абонентами;

• Возможность обмена текстовыми
  и речевыми сообщениями;

• Возможность регулирования
  громкости принимаемой речи;

• Повышенное качество звучания.

Составляющей частью сети ISDN
является система сигнализации N7.
Используемая в ISDN система сигнализации
является системой сигнализации по
общему каналу. Принцип ее в следующем.
Все линейные и управляющие сигналы
(номер вызываемого абонента, подтверждения
принятия данного номера, информация о
доступности абонента занят или свободен,
разъединение с конкретным типом отказа
и т.д ) упаковываются в специальные
пакеты данных и снабжаются идентификаторами
разговорных каналов, исходящих и входящих
станций, а также служебной информацией.
Эти пакеты данных (так называемые
сигнальные единицы) передаются по
отдельному сигнальному каналу.Только
с помощью этого типа сигнализации можно
объединить сети ISDN.Все станции с ISDN
портами в городе и области соединены
между собой при помощи сигнализации
N7. Связь с ISDN абонентами направлений,
которые помещены в статье «Список
открытых направлений и стран» тоже
осуществляется по сигнализации N7.При
этом в каждом направлении присутствует
альтернативный путь, который может быть
не всегда с сигнализацией N7.

Если вызывающий и вызываемый
абоненты являются абонентами ISDN и
процесс установления соединения между
ними не требует перехода на другие
системы сигнализации, то эти абоненты
могут получить весь спектр услуг ISDN.
Если же один из абонентов является
обычным аналоговым абонентом или
требуется переход на другую систему
сигнализации, то многие услуги ISDN
становятся недоступными.

Деловые абоненты получают
преимущество от возможности работать
в режиме разделения полосы, т.е. используя
несколько приложений одновременно. В
частности это дешевая передача данных.
Существующий спектр современных услуг
передачи речи полезен и экономически
выгоден как для деловых, так и для обычных
абонентов.

Организация двух основных каналов
на одной линии пользователя повышает
практическую ценность существующих
абонентских линий.

ISDN предлагает много новых
возможностей, такие как настольная
видеотелефония и электронные газеты.
Речь, данные, изображения и видео могут
быть закодированы терминалом пользователя
и переданы в цифровом виде, без ошибок,
по полностью цифровой сети.

Быстрая сигнализация по D-каналу
гарантирует очень короткое время
установления соединения.

При объединении удаленных LAN,
при доступе в корпоративную LAN, Internet или
интерактивные службы по каналам ISDN
часто используется подключение с
повременной оплатой. В этом случае
наибольший интерес представляет
оборудование, позволяющее осуществлять
сжатие передаваемых данных и, следовательно,
уменьшать время использования линии
на единицу передаваемой информации. К
тому же, компрессия передаваемых данных
является дополнительной защитой, снижая
вероятность расшифровки информации
при несанкционированном подключении
к линии.

Важным средством, обеспечивающим
эффективность использования линии,
является установление соединения по
требованию (Connect on demand) — только на время
сеанса передачи данных. По его завершению
физическое соединение разрывается. В
отличие от арендованных каналов
использование каналов связи по требованию
позволяет осуществлять доступ к сети
или, наоборот, прерывать связь в
зависимости от заданных условий или
произошедших в сети событий.

Функция фильтрации протоколов
позволяет ограничить прохождение через
магистральную линию определенных
протоколов или изменить приоритет.
Фильтрация MAC-адресов позволяет ограничить
доступ с некоторых рабочих станций в
удаленную сеть и, таким образом, уменьшить
трафик.

Обычно мосты или маршрутизаторы
имеют таблицу телефонных номеров (ISDN).
Это позволяет, например, запланировать
установку соединения с каждым офисом
на определенное время или день недели.
Такая схема установки соединений
подходит для работы с немногими
приложениями. Важным является то, что
можно полностью запретить или ограничить
доступ извне в LAN компании по выходным
или праздничным дням.

Важной функцией является и
установление пропускной способности
по требованию (Bandwidth on demand). При превышении
полосы пропускания одного B-канала
автоматически подключается второй. Для
увеличения пропускной способности по
протоколу PPP, который обычно используется
для подключения к сети Internet, разработан
стандарт Multilink PPP (MPPP). Он позволяет
объединять несколько В-каналов и
создавать один логический канал c
увеличенной пропускной способностью.

Средства ISDN » прозрачны»
для любого вида информации, будь то
трафик видеотелефонии, компьютерные
данные, речь, графические изображения
и т.д. Пользователю остается только
выбрать нужный ему терминал.

2 Оборудование и подключение

2.1 ISDN
BRI — основной тип подключения

BRI (Basic Rate Interface — Доступ на основной
скорости) — основной тип подключения,
используемый для дома и малых офисов.
При таком виде подключения небходимо
обратиться к местному оператору связи
для переключения на ISDN обычной телефонной
линии, либо проводке новой абонентской
линии. После этого абоненту необходимо
приобрести ISDN оборудование (телефон,
факс, модем). На рисунке показан пример
подключения ISDN.

Важно заметить что, на сегодняшний
день доступен широкий перечень ISDN
оборудования от простейшего телефонного
аппарата до многофункционального
ISDN-маршрутизатора. К одной обычной
телефонной линии можно подключить до
8 цифровых оконечных устройств. Это
могут быть однотипные устройства,
например, 8 цифровых телефонных аппарата,
либо комбинация разнотипного оборудования
— цифровой телефон, компьютер, цифровой
факс и т. д., которым может быть присвоен
от одного до 8 абонентских номеров. При
установке ISDN, необходимо заменить
обычную телефонную розетку на устройство
NTBA (Сетевое окончание).

ISDN BRI — подключение предоставляет
два информационных канала, пропускной
способностью 64 Кбит/с и один канал
сигнализации.

Таким образом, два разных
соединения могут осуществляться
одновременно и независимо друг от друга
по одной телефонной линии.Информационный
B-канал позволяет передавать любые
данные абонентского оборудования. При
наборе номера на ISDN — телефоне занимается
один B-канал для разговора, а второй
B-канал, может быть занят передачей
данных со скоростью 64 Кбит/с через ISDN —
модем. Для увеличения пропускной
способности возможна организация
передачи данных через два B-канала
одновременно, этим самым, увеличивая
общую пропускную способность до 128
Кбит/с. Канал сигнализации (D-канал)
необходим для обмена служебной информацией
с АТС (набор номера, входящий вызов и
т.д.). В последнее время некоторые
операторы связи организовывают средства
передачи данных и по D-каналу (общая
скорость обмена до 144 Кбит/с). Биты
синхронизации символично выделены в
отдельный канал пропускной способностью
16 Кбит/с, который не может быть использован
для нужд абонента.

2.2 ISDN –
Маршрутизаторы, ISDN – Телефоны

D-Link ISDN-Маршрутизатор DI-106M.

Предназначен для объединения
локальных сетей и подключения к Internet
по сети ISDN. Содержит:

• 6-портовый Ethernet-хаб 10Base-T (1
  аплинк-порт);

• 2 порта для подключения аналоговых
  телефонов, модемов или факсов G2/3;

• интерфейс RS-232 для управления
  и настройки.

Возможности:

• Маршрутизация IP, IPX, функции
  моста;

• Сервер удаленного доступа с
  протоколом авторизации PAP/CHAP, поддержка
  RADIUS;

• Черный список, бюджеты, история
  звонков;

• Динамическое изменение числа
  используемых каналов в зависимости
  от трафика;

• Callback для входящих звонков;

• Возможность работы с выделенной
  линией;

• Сжатие по алгоритму STAC —
  эффективная полоса пропускания может
  быть расширена до 512 Кбит/с;

• NAT с возможностью доступа к
  одному из определенных адресов
  внутренней сети (например, WEB-серверу)

• Фильтрация трафика (simple firewall);

• Встроенный DHCP-сервер;

• Протоколы маршрутизации RIP-I,
  RIP-II;

• Удаленное управление: telnet, SNMP,
  Syslog;

• Удаленное и локальное обновление
  ПО.

Pipeline 50, Pipeline 75 — ISDN маршрутизаторы
базового доступа фирмы Ascend.

Pipeline 50, Pipeline 75 — ISDN маршрутизаторы
базового доступа фирмы Ascend, предназначенные
для обьединения нескольких локальных
сетей в корпоративную сеть или для
подключения локальной сети к INTERNET,
используя ISDN каналы.Основные возможности:

• Порт WAN-ISDN BRI(S/T-интерфейс или
  U-интерфейс);

• Порт
  Ethernet (RJ-45 и
  AUI);

• 2 порта для подключения телефонов
  (только для Pipeline 75);

• Маршрутизация TCP/IP, IPX/SPX, AppleTalk;

• Работа в режиме моста;

• Инверсное мультиплексирование
  позволяет использовать оба B-канала
  для получения пропускной способности
  128 кб/с;

• Динамическое распределение
  полосы пропускания позволяет
  оптимизировать использование каналов
  в соответствии с нагрузкой;

• Сжатие данных может повысить
  пропускную способность канала до 512
  Кб/с;

• Опция Secure Access Firewall (динамический
  межсетевой экран) позволяет надежно
  защитить локальную сеть от
  несанкционированного доступа снаружи;

• Удаленное управление и
  диагностика:Telnet,SNMP (MIB), SYSLOG.

TELESFON

TELESFON предназначен для включения
в сеть ISDN общего пользования. В зависимости
от реализации телефоны данной серии
имеют аналоговый порт. Это позволяет
пользователю подключать любое аналоговое
устройство (например обычный телефон
или факс).

TELESFON обладает следующими
возможностями:

• Отображение на дисплее даты и
  времени;

• Информация о последнем соединении;

• Клавиша быстрого набора;

• Режим MUTE;

• Изменение и присвоение мелодии
  каждому MSN;

• Полный перечень возможностей
  зависит от реализации телефона.

Поддерживает следующие услуги:

• MSN до 3-х номеров;

• Передача вызова при занятости
  не ответе;

• Безусловная передача вызова;

• Идентификация вызывающей и
  подключенной линии;

• Ожидание вызова;

• Определение злонамеренного
  вызова MCI;

• Трехсторонний разговор 3PTY;

• Удержание вызова;

• Явная передача вызова;

• Информация об оплате в конце
  разговора;

• Переносимость терминала.

Profiset 70 isdn

Основные возможности:

• Базовый доступ по протоколу
  DSS1;

• Все услуги ISDN-сети;

• Дисплей (2 строки/24 символа);

• Клавиатура (16 функциональных
  / 4 диалоговых клавиши);

• Управление через систему меню;

• Список входящих звонков (20
  номеров);

• Парольная защита доступа;

• Отображение продолжительности
  и даты/времени звонка;

• Цифровой автоответчик (9 мин);

• Записная книжка (127 номеров);

• CENTREX-функция.

Дополнительные возможности:

• 2 x 24 алфавитно-цифровой дисплей;

• Управление через меню (4 языка);

• Список входящих звонков(20);

• Дозвон по списку входящих
  звонков;

• Функции автодозвона (10).

Дозвон:

• Нормальный и композитный
  дозвон;

• дозвон по последнему номеру;

• быстрый набор;

• дозвон по поднятию трубки;

• аккустические функции;

• Спикерфон;

• отключение микрофона;

• управление громкостью;

• управление громкостью звонка.

CENTREX:

• MWI — индикатор ожидающего
  сообщения;

• DR — различный тон звонка;

• CNI — Подстановка имени звонящего.

Автоответчик:

• 9 минут;

• 4 предварительных сообщения;

• таймер (5 установок времени в
  течение 24 часов);

• приветствия могут быть назначены
  на один или более MSN; ⁴

• число звонков (1,2,4,6,авто);

• ускоренное воспроизведение;

• удаленное управление с голосовым
  меню.

Записная книжка:

• 127 записей;

• режим редактирования;

• Отображение имени звонящего
  (если записан в книжке).

Teles.i2AB-BOX

Адаптер имеет:

• Два гнезда для подключения
  аналоговых терминалов;

• Желтый светодиод, показывающий
  внутреннюю активность;

• Красный светодиод, показывающий
  активность питания;

• Два зелёных светодиода,
  показывающие активность портов;

• MSN-услуга множественный номер.

Услуги приведенные ниже,
реализуются с помощью дополнительных
цифровых комбинаций на аналоговом
терминале без участия оператора на
станции. Перенаправление вызова:

• Перенаправление на номер
  внешней сети;

• Перенаправление на номер внутри
  PBX;

• Все входящие вызовы на один
  номер MSN;

• Явная передача вызова;

• Удержание вызова
  ISDN TA-200

Внешний терминальный адаптер
ISDN. Служит для легкого доступа в Internet и
удаленному сереверу.

• Физический интерфейс — RS-232 к
  PC;

• Data Rate — Async. Up to 230.4kbps;

• Connector — DB9 (TA-200ST) RJ45;

• Два аналоговых порта два RJ-11.

LED светодиоды показывающие
следующее:

• Наличие питания PWR;

• Аналоговые порты T1, T2;

• ISDN линия LK;

• Carrier detector CD;

• Прием данных RD;

• Передача данных SD;

• Multi-channels MP;

• Автоответ AA;

• Источник питания: входное
  напряжение 120Vac, 230Vac;

• D канал протокол ETSI.

B канал протокол совместимый
(голос, данные 56K, 64K, 112K или 128K HDLC, V.120,
X.75.

• Point-to-Point(PPP) протокл синхронный
  и асинхронный;

• MultiLink PPP;

• MultiLink PPP with Bandwidth on
  Demand (полоса
  пропускания
  по
  запросу);

Программный
факс
3 группы
are supported with RVS-COM;

B channel protocol auto-detection and
MSN filtering for incoming call.
TA-210ST
USB
port

TA-210 ST высокоскоростной ISDN
терминальны адаптар для доступа к
INTERNET.

Спецификация на TA-210ST USB port:

ISDN Interface:

1. S/T Interface;

2. Line four-wire, full duplex;

3. Line code AMI;

4. Connector RJ-45 * 1.

Data Port
Interface:

1. Physical interface USB port;

2. Connector USB cable;

3. Microsoft Plug and Play compatible.

Analog Interface:

1. Analog port two R-interface ports;

2. power feeding 25V, 25mA;

3. Ring Signal 25Hz, 56Vrms;

4. REN 3;

5. Dialing method Tone, Pulse;

6. Caller ID FSK signal (Bell 203, V.23);

7. Connector RJ-11 * 2.

8. Supplementary service supported:

9. 3-Way Conference;

10. Call Forwarding;

11. Call Hold;

12. Call Suspend;

13. Call Resume;

14. Call Transfer;

15. Call Waiting.

LED Indicators:

1. Power status PWR;

2. Analog phone status T1, T2;

3. ISDN line status LK;

4. USB line status USB drawing;

5. USB Data Transmission status USB DATA;

6. B channel status B1, B2;

7. Auto answer status AA.

Power Supply:

1. Input voltage 120VAC or 230VAC;

2. Output voltage 12VDC, 1A.

D Channel Signaling Protocol
Compatibility:

1. AT&T 5ESS, Nortel DMS-100;

2. US NI-1 & NI-2;

3. ETSI, French Deltas, German Deltas;

4. Japan INS-64;

5. Korea.

B Channel
Protocol Compatibility:

1. Voice;

2. Data (56K, 64K, 112K and 128K HDLC);

3. V.110, V.120;

4. X.75 (Transparent., T.70NL, and EFT);

5. Async. PPP to Sync. PPP conversion;

6. MultiLink PPP;

7. MultiLink PPP with Bandwidth on Demand;

8. Voice mail, G3/G4 FAX, and modem are supported with
   RVS-COM Lite;

9. B channel protocol auto-detection and MSN filtering for
   incoming call;

10. (TBD) Supports BACP and AODI (Always ISDN Dyanmic
    ISDN).

11. Supports Application Interface:

12. CAPI20 (Win98 and Win2000);

13. NDISWAN (Win98 and Win2000);

14. Virtual COM port (Win98 and Mac).

Supports Operating System:

1. Win98;

2. Win2000;

3. Mac.

Diagnostic
function:

1. Self-test;

2. ISDN line Loopback test tool;

3. ISDN monitor to see D, B1, B2 and CAPI messages;

4. Firmware upgraded with flash RAM.

2.3 Видеотелефоны
и Беспроводные мини АТС для ISDN

Видеотелефон T-View 100.

Видеотелефон T-View 100
высокоинтеллектуальный комфортабельный
ISDN видеотелефон. Прост в эксплуатации.

Технические характеристики:

• Цветной дисплей TFT (тонкопленочный
  транзистор) 5,5 дюйма по диагонали;

• Регулируемая высота;

• Регулировка яркости;

• Разрешающая способность 320х240
  элементов изображения (полноцветный);

• Цветная камера CCD;

• Механическая крышка камеры;

• Фокус камеры регулируется
  вручную от 0,5 мм до бесконечности;

• Пользовательский интерфейс
  на основе меню, с двухстрочечным
  дисплеем (24 буквенно-цифровых символа)
  и 4 диалоговыми клавишами.

Основные функции:

• Выбор языка интерфейса (немецкий,
  английский, французский, итальянский);

• Визуальное представление даты
  и времени;

• Функциональные клавиши для
  телефонного справочника, повторного
  набора последнего набранного номера,
  отключение звука;

• 4 программируемые клавиши, под
  которыми по усмотрению пользователя
  программируются функции (сокращенный
  набор номера);

• Набор номера, разговор при
  положенной трубке;

• Функции повторного набора
  номера для последних десяти набранных
  номеров;

• В памяти храниться до 20 номеров,
  каждый с числом попыток установления
  соединения (максимально 99 попыток) и
  полученным информационным текстом.
  То, что было введено в память последним,
  выводиться на дисплей первым;

• 8 положений регулировки громкости
  громкоговорителя;

• 8 положений регулировки громкости
  в трубке;

• Сигнал контроля посылки вызова
  (зуммер);

• Выбор из 8 мелодий и возможность
  установки интервалов между тональными
  сигналами MSN1, MSN2, MSN3;

• Отключение зуммера о поступлении
  вызова сообщается только визуально
  (мигающий светоизлучающий диод);

• Электронный телефонный
  справочник на 127 вводов (номеров);

• Контроль за помещением — без
  изображения с изображением c или без
  изображения с возможность говорить
  в помещении;

• Автоматический прием вызова
  — с изображением без изображения;

• Отказ от приема вызова — в момент
  вызова всех вызовов (никаких прерываний
  с телефона);

• Функции вычеркивания — возврат
  функций T-View 100 к тому виду, в котором
  они были установлены при поставке
  аппарата;

• Стирание одной или всех записей,
  введенных в различные виды памяти;

• Функции блокировки;

• Установки для кодированного
  и не кодированного визуального
  представления собственного изображения,
  когда T-View 100 находиться в неактивном
  состоянии;

• Уменьшенное собственное
  изображение, наложенное на собственный
  дисплей во время вызова;

• Включение выключение передачи
  собственного изображения другой
  стороне видео вызова;

• Оптимизация вызова по изображению
  или оптимизация по стоимости для
  исходящих входящих вызовов (В случае
  оптимизации вызова по стоимости только
  один канал В вашей линии доступа к
  ISDN используется для видео вызова);

• Автоматическое включение
  камеры — для исходящего вызова для
  входящего вызова;

• Работа на скорости 56 кбитс
  (например, для видео вызова в США);

• Инициирование отказ от видео
  вызова как предпочтительный режим
  работы;

• Номер автоматически
  интерпретируется как видео телефонный
  номер во время набора номера.

Парольная защита:

• 4-значный PIN для контроля доступа;

• функция блокировки;

• Полная блокировка, блокировка
  на 9 различных групп номеров, коллективная
  блокировка, прямой вызов.

Технические данные:

• Использование в качестве видео
  телефона обычного телефона;

• При доступе к различным
  терминалам (конфигурация от одной
  точки ко многим точкам) с протоколом
  канала D, соответствующим 1 TR 67 (DSS1) С
  УАТС ISDN с интерфейсом, совместимы с
  аппаратным обеспечением и программным
  обеспечением;

• При подключении к УАТС
  (конфигурации точка-точка) с протоколом
  канала D, соответствующим 1 TR 67 (DSS1);

• Для видео вызова поддерживает
  ITU H.320 Аудио-Кодек: G.711, G.728 Видео-Кодек:
  H.261, H.263 (CIF, QCIF);

• Изображения передаваемые в
  секунду: до 25 для QCIF до 12,5 для CIF.

Внешние видео и аудио соединения:

• Видео выход, например, для
  подключения к телевизору или
  видеомагнитофону;

• Видео вход, например, для
  подключения видеокамеры или
  видеомагнитофона;

• Аудио выход, например, для
  подключения к усилителю стерео;

• Аудио вход, например, для
  подключения микрофона, магнитофона
  проигрывателя компакт дисков,
  проигрывателя пластинок и т.д. через
  усилитель.

Особенности работы при множественном
доступе:

• Если дополнительное оборудование
  ISDN (такое, как платы ПК или модемы
  ISDN), которое поддерживает передачу
  данных, используется через
  многотерминальный доступ, пользователь
  должен назначить каждому из этих
  устройств ISDN отдельный MSN.

Особенности работы через УАТС
ISDN:

• Соединение УАТС со станцией
  при конфигурации точка-точка и различия
  в протоколе канала D могут привести к
  функциональным ограничениям в
  использовании перечисленных здесь
  функций, если T-View 100 подключен к УАТС.

Функции ISDN:

• 3 множественных номера абонента
  (MSN);

• Представление идентификации
  вызывающей линии;

• Ограничение идентификации
  вызывающей линии;

• Представление идентификации
  подключенной линии;

• Ограничение идентификации
  подключенной линии;

• Предоставление на дисплее
  начисленной платы за вызовы во время
  и после окончания вызова (цифры на
  дисплее в валюте или юнитах);

• Счетчик событий обработки
  вызова;

• Счетчик сумм;

• Переадресация — Сразу; — Если
  линия занята; — Во время вызова; — После
  определенной выдержки времени.
  Несколько типов переадресации могут
  быть задействованы одновременно для
  каждого MSN;

• Консультативный вызов,
  попеременное переключение с одной
  линии на другую;

• Трехсторонняя конференцсвязь;

• Портативность терминала;

• Автодозвон;

• Сигнализация от пользователя
  к пользователю;

• Идентификация злонамеренных
  вызовов. — Эти функции не применимы в
  случае видео вызова.

Функции цифрового автоответчика:

• Цифровая запись;

• Общее время записи до 10 минут
  (отказ электропитания не влияет на
  хранящиеся в памяти сообщения);

• Два режима работы: С запись и
  завершающим объявлением без записи
  (например, сообщение вызывающему);

• 4 текста для объявлений сообщений
  вызывающему +1 завершающее объявление;

• Назначение номеров MSN для
  рабочего режима и текста;

• Контроль времени (программное
  регулирование по времени);

• 2 варианта программного
  регулирования по времени может быть
  выделено индивидуально всем MSN для
  каждого контроля времени, возможно,
  до 5 временных окон;

• Пользователь может определять
  число звонков до ответа 1, 2, 4 или 6
  звонков «авто 24»;

• Перечень вызовов, хранящихся
  в памяти;

• Быстрое воспроизведение
  сообщений;

• Функции выбора и повтора для
  проигрывания сообщений;

• Стирание сообщений — выборочно
  все сообщения;

• Открытое прослушивание во
  время записи сообщений;

• Пользователь может вмешаться
  в вызов пока сообщение записывается;

• Голосовые уведомления
  (персональные упоминания и т.д.);

• Проигрывание записей во время
  вызова.

Отчет о состоянии:

• Сообщения (старые и новые
  записи);

• Число голосовых уведомлений
  (старых и новых);

• Распределение объявлений,
  сообщений вызывающим и контроля
  времени номерам MSN;

• Неиспользованная емкость
  памяти в минутах и секундах;

• Перечень параметров сообщения
  и голосового уведомления;

• Номер имя «info» (информации)
  вызывающего, представляемые на дисплее
  при запоминании info (информационного)
  текста;

• Номер сообщения в перечне;

• Вызываемый MSN;

• Длина сообщения;

• Дата и время вызова;

• Ярлык «новое» для сообщения,
  к которому ещё не было обращения;

• Функции VIP с вводом пароля;

• Функции для сортировки сообщений
  на новые и старые или в хронологическом
  порядке;

• Длина сообщения может быть
  установлена на макс. 30, 60 или 120 секунд
  или не ограничена;

• Штамп времени для записи
  (акустическое объявления времени
  (день недели, час, минута)) в начале
  каждой записи;

• Дистанционный доступ
  дистанционное управление через DTMF
  (доступ с использованием PIN) с инициируемым
  голосом управлением меню автоответчика;

• Доступ к сообщениям и
  информационным текстам;

• Стирание сообщений и информационных
  текстов;

Специальные функции для видео
вызовов:

• Представление на дисплее
  собственного видеотелефона;

• Формат изображения;

• Улучшенная разрешающая
  способность;

• Улучшенная маневренность;

• Неподвижное изображение;

• Задержка входящего или исходящего
  изображения или обоих;

• Собственное изображение.

Питание:

• Комплект питания;

• Рабочее напряжение от 207 до 244
  Вольт;

• Частота сети от 47 до 52 Гц;

• Потребляемая мощность — минимум
  5 Вт (когда аппарат не используется),
  — максимум 18 Вт;

Внешнее видео аудио соединения:

• Видео вход: от 0,5 до макс. 1,9
  Vss при
  75 Ом,
  FBAS PAL;

• Видео выход: от 0,7 до макс. 1,5
  при 75 Ом, FBAS PAL;

• Аудио вход: от 0,2 до 0,5 Vss;

• Аудио выход: от 0,2 до 0,8 Vss.

Gigaset 2060isdn.

Данный тип станции является
идеальным решением для небольших офисов,
супермаркетов, ресторанов, организаций,
складов и т.д. Идеальное решение для
повышения качества Вашей работы.

Gigaset2060isdn представляет собой
базовую телефонную станцию беспроводной
связи стандарта Евро-ISDN. К данной
телефонной станции могут быть подключены
до 8 мобильных микросотовых трубок (или
микросотовые трубки с расширенным
набором функций), а также два проводных
телефонных терминала. Помимо микросотовых
трубок возможно также использование
беспроводных соединительных устройств
или стационарных беспроводных телефонных
аппаратов. Цифровая телефонная система
DECT/GAP с возможностью подключения к сети
общего пользования по интерфейсу
Евро-ISDN Возможность параллельного
установления двух внешних и трех.
внутренних соединений; оптимальная
система захвата канала для исходящих
вызовов; возможность копирования записей
телефонного справочника с одной
микросотовой трубки на другую (только
для Gigaset 2000C и Gigaset 2000T); возможность
прерывания автоответчика, если он
подключен.

3
Услуги сетей
ISDN

1. Области применения услуги
   для ISDN

Услуги идентификации номера.

• Предоставление идентификации
  вызывающей линии;

• Ограничение идентификации
  вызывающей линии;

• Представление идентификации
  подключенной линии;

• Ограничение идентификации
  подключенной линии;

• Представление идентификации
  вызываемой линии;

• Ограничение идентификации
  вызываемой линии;

• Определение злонамеренного
  вызова;

• Идентификация вызывающего при
  ожидании вызова.

Услуги, связанные с адресацией.

• Прямой набор для УАТС;

• Немедленный вызов к фиксированному
  адресату;

• Задержанный вызов к фиксированному
  адресату;

• Подадресация;

• Преселекция;

• Взаимодействующие номера;

• Сокращенный адрес;

• Несколько номеров у линии.

Услуги по завершению вызова.

• Возврат вызова;

• Ожидание вызова;

• Завершение вызова по неответу;

• Завершение вызова к занятому
  абоненту;

• Перехват;

• Услуга постановки в очередь.

Услуги переадресации.

• Переадресация вызова безусловная;

• Переадресация вызова при
  занятости;

• Переадресация вызова по неответу;

• Переадресация вызова на записанное
  сообщение;

• Избирательная перадресация;

• Передача вызова к звонку / к
  занято;

• Отклонение вызова;

• Ограниченная переадресация
  вызова.

Тарификация дополнительных
услуг.

• Информация о тарифе при
  установлении соединения;

• Информация о тарифе в ходе
  разговора;

• Информация о тарифе по завершении
  вызова;

• Немедленный расчет;

• Бесплатный номер.

Услуги по ограничению.

• Замкнутая группа пользователей;

• Запрет входящего вызова;

• Запрет исходящего вызова;

• Не беспокоить;

• Выборочный отказ от вызова;

• Ограниченная передача вызова;

• Аварийная ситуация;

• Редакция списка просмотра;

• Выборочный прием вызова.

Услуги для нескольких участников.

• Конференция с добавлением;

• Коференция «Встреть меня»;

• Трехсторонняя конференция;

• Удержание вызова;

• Поиск линии.

Услуги мобильности.

• Переносимость терминала;

• Дистанционное управление;

• Групповой поиск.

Специальные услуги предупреждений.

• Вызов по тревоге;

• Приоритетный вызов к охране.

Услуги, связанные с УАТС.

• Прямой набор;

• Общий и индивидуальный набор.

Управление дополнительными
услугами.

• Управленеи абонентами;

• Удаленный доступ;

• Общяя пассивизация.

Добавочные услуги.

• Сигнализация от пользователя
  к пользователю;

• Услуга передачи данных;

• Подслушивание / перехват.

Исследования и
обучение.

• Глобальный доступ к компьютерным
  базам данных, обьединяющим знания
  ведущих специалистов мира;

• Увеличение рабочего времени до
  круглосуточного за счет использования
  взаимодействующих коллективов,
  расположенных в разных географических
  областях;

• Постоянное самообразование и
  другие услуги в режиме on-line при работе
  с Internet;

• Организация совместных проектов
  между учебными заведениями посредством
  видеоконференции;

• Широкое распространение в России
  получает сейчас дистанционное обучение
  посредством ISDN. Дистанционное обучение
  — это обучение на расстоянии, основанное
  на использовании ISDN технологии, когда
  преподаватель и обучаемый территориально
  разделены. Дистанционное обучение
  позволяет реализовать любую технологию
  обучения, удовлетворить потребность
  в образовательных услугах в том режиме,
  в котором это наиболее удобно — это
  может быть обучение для группы людей
  или индивидуальный подход к каждому.

Деловые переговоры и подбор
персонала.

• Видеоконференции обеспечивают
  преподавателям возможность работать
  с несколькими аудиториями слушателей
  одновременно. При этом камеры,
  установленные в аудиториях, дают
  возможность интерактивного общения,
  т.е. возможность слушателям задавать
  дополнительные вопросы в режиме
  реального времени. Преподаватель может
  таким же образом принимать зачеты и
  экзамены;

• При необходимости значительных
  расходов для проведения собеседования
  с предполагаемым кандидатом на место
  в компании из-за рубежа или из других
  городов, собеседование можно провести
  с использованием видеоконференции,
  что значительно сократит расходы и
  ускорит процесс рассмотрения
  альтернативных кандидатур;

• Многие компании позволяют также
  своим сотрудникам работать через свой
  домашний компьютер, используя ISDN для
  видеоконференцсвязи, вместо того, чтобы
  ездить каждый день работать в офис.
  Таким образом, компания экономит на
  дорогостоящих офисных площадях.

Медицина и здравоохранение.

• Высокоскоростная связь между
  больницами может спасти жизнь за счет
  обеспечения быстрой передачи медицинской
  информации;

• Доктора могут подключаться к
  центрам информации, где они могут
  получать консультации у экспертов в
  особых случаях;

• Возможность связи по видео между
  врачами и пациентами позволит сэкономить
  огромные расходы, неизбежные при
  необходимости лечения за рубежом или
  в крупных городах для людей из отдаленных
  регионов России;

• Телерадиология может помочь
  докторам в диагностике болезней на
  расстоянии.

Туризм.

• Сети, связывающие гостиницы,
  могут значительно повысить качество
  обслуживания;

• Путешествия могут планироваться
  путем консультаций в киоске мультимедий;

• Имея выход в Internet по сети ISDN
  туристические компании и агенства
  получат большое количество профессиональной
  информации.

Индустрия и правительство.

• Быстрый, прямой доступ к глобальным
  базам данных;

• Улучшение прозрачности
  корпоративной сети за счет подключений
  ISDN к УАТС;

• Виртуальные частные сети (VPN)
  для замены арендованных каналов с
  сохранением прозрачности услуг;

• Интерактивная электронная почта
  для замены медленной связи, основанной
  на пересылке бумаг;

• Видеоконференция для значительного
  снижения стоймости и риска командировок;

• Работа на расстоянии, что
  позволяет работникам использовать
  централизованные возможности без
  необходимости перемещаться на большие
  расстояния в часы пик;

• Высокоскоростная передача
  документов в местные офисы;

• Получить информацию о
  Государственной Думе, руководящем
  составе, законодательной деятельности.

3.2 NTBA — Сетевое окончание и Шина
S0 — Абонентская проводка

NTBA (Network Terminator for Basic Access) — это
сетевое окончание для основного тип
доступа, которое устанавливается в
место телефонной розетки и не требует
конфигурирования. Именно на этом
устройстве и лежат все функции
взаимодействия абонентского оборудования
и телефонной станцией.

Как видно из рисунка NTBA можно
разделить на два функциональных модуля:

• DSL — модем (Digital Subscriber Line — цифровая
  абонентская линия);

• Модуль формирования шины S0.

DSL — модем организовывает цифровую
абонентскую линию с пропускной
способностью 160 Кбит/с на обычном 2-х
жильном телефонном проводе. Именно
такая пропускная способность необходима
для доставки к абоненту ISDN BRI (64Кбит*2 +
16Кбит+16Кбит).

Модуль формирования шины S0
взаимодействует с абонентскими
устройствами и организовывает контроль
за захватом и освобождением B-каналов.

Шина S0 монтируется в
помещении абонента по топологии «шина»
и может иметь максимальную длину 1км,
но чаще всего в монтаже нет необходимости,
достаточно воспользоваться кабелем,
идущим в комплекте с оборудованием.

Важно заметить, что абонентская
шина S0 является собственностью абонента
и не обслуживается местным оператором
связи. Это обусловлено тем, что шина S0
не требует дополнительных средств
монтажа и конфигурирования.

Как видно из рисунка управляющий
D-канал на шине S0 имеет больший объем
(64Кбит/с) чем поступает со станции, это
обусловлено необходимостью организации
стека протоколов взаимодействия для 8
— равноправных устройств (максимальное
количество устройств ISDN на одной шине

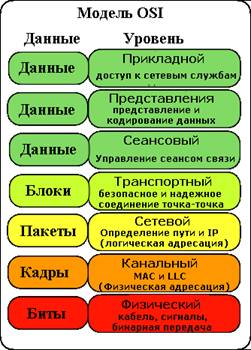

S0). Протокол построен на основе эталонной
модели OSI, и включает в себя 3 уровня:

• 1 уровень (формат блоков
  физического уровня);

• 2 уровень (Процедура доступа к
  каналу связи, D-канал);

• 3 уровень (Процедуры организации
  соединения).

Стек протоколов обслуживает или
предотвращает попытки неактивных
устройств захватить для обмена B-канал.
Весь стек протоколов описан в стандартах
CCITT 1.430, CCITT Q.920, CCITT Q.930 и все оборудование
ISDN производится в соответствии с ними.
В связи с этим ни как проблем с
несовместимостью и конфигурированием
у абонента не возникнет.

Заключение

ISDN — это самое лучшее и благоприятное
направление развития, как телефонной
связи, так и разных технологически
продвинутых передач данных. Удобство
ISDN сервиса, создаёт универсальность в
будущем и масштабируемость. Отличное
качество соединения и передачи данных,
а так же возможность одновременно
совершать важные телефонные переговоры
и соединяться через модем с сетью
Internet , так же она является одной из самых
главных причин при переходе абонентов
на ISDN. Так же, присвоение абонентских
номеров в пределах одной линии, делает
проблемы минимальными личных звонков
и не нуждается в необходимость
установливания отдельной телефонной
линии.

По нынешним меркам большинство
организаций пользуются мини-АТС для
большей возможности использования
разных дополнительных услуг и средств
внутренней коммутации. Лишние затраты
непонадобятся с помощью перехода на
ISDN. Дополнительные услуги ISDN применятюся
не только в пределах организации, но и
с разным, любым ISDN абонентом. Тем более,
что спектр его услуг у ISDN намного шире
и обзорнее чем у мини-АТС.

Большие перспективы видны в
интегрированных сетевых решениях, когда
абоненты применяют ISDN одновременно как
телефонную сеть, так и как сеть передачи
данных. Это приводит к экономии средств
на дополнительной регистрации в
изолированных сетях передачи данных.
Используя современные ISDN-маршрутизаторы
можно одновременно решить проблемы
соединения удаленных офисов и проблему
постоянного выхода в Internet.

Все больше современного
оборудования переходит на цифровые
технологии, и время повсеместного
перехода на цифровую связь уже не за
горами.

В мире современном
мире существует большое количество
СУБД. Несмотря на то, что они могут
по-разному функционировать с разными
объектами и предоставляют пользователю
различные функции и средства, большинство
систем управления базами данных опираются
на единый устоявшийся комплекс основных
понятий. В качестве такого объекта мы
выберем СУБД Microsoft Access, входящую в пакет
Microsoft Office.

Потребности менеджмента
росли параллельно с развитием технологии.
Первые системы обработки данных выполняли
лишь канцелярскую работу, сокращая
количество бумаг. Более современные
системы перешли к накоплению и управлению
информацией, рассматриваемой сегодня
как жизненно важный ресурс компании.
Сегодня наиболее важная функция систем
управления базами данных — служить
основой информационных систем
корпоративного управления.

Глоссарий

­

Список
использованных источников

4
Вильгельм К. О., Характеристики линий
связи –М., 2005.– С. 79.

Характеристика сетей и технологий Integrated Services Digital Network

Содержание

Введение

.
Общие сведения о сети ISDN

.1
Цели и история создания технологии ISDN

.2
Компоненты ISDN

.4
ISDN и эталонная модель взаимодействия открытых систем

.5
Инкапсуляция ISDN

.6
Использование ISDN

.
Сети и технологии ISDN

.1
Типы пользовательского интерфейса, которые поддерживает ISDN

.2
Адресация в сетях ISDN

.3
Стек протоколов ISDN

.4
Архитектура сети ISDN

.5
Уровни ISDN

.6
Использование служб ISDN в корпоративных сетях

.
Оборудование ISDN

.1
Основное оборудование ISDN

.2
Подключение пользовательского оборудования к сети ISDN

Заключение

Глоссарий

Список
использованной литературы

Список
сокращений

Введение

В данной работе рассматривается тема
«Характеристика сетей и технологий ISDN». ISDN — цифровая сеть
комплексного обслуживания. В соответствии с определением МСЭ ISDN — это сеть,
обеспечивающая полностью цифровые соединения между оконечными устройствами: для
поддержки широкого спектра речевых и неречевых услуг, доступ к которым
осуществляется с помощью ограниченного набора стандартизованных
многофункциональных интерфейсов. В ISDN предусмотрен основной доступ (базовый),
используемый обычно при подключении одного абонента и первичный доступ,
используемый, как правило, при подключении учрежденческих станций. Основной и
первичный доступ может быть организован на парах медных жил существующих
абонентских линий.

Наличие универсального стыка пользователь сеть
дает возможность подключать различные оконечные установки для различных видов
информации к одной «штепсельной розетке связи». По сети ISDN можно
передавать любую информацию, которая может быть представлена в цифровом виде и
передаваться по битам. Сети ISDN дали толчок развитию сетевой технологии.

Цель работы — исследование технологии и сетей
ISDN. Объект исследования — технология ISDN. Предмет исследования — предпосылки
появление, сущность и особенности устройства и функционирования сетей ISDN,
технология ISDN и ее компоненты. ISDN — это международный стандарт связи для
передачи голоса, видео и данных по цифровым телефонным линиям или обычным телефонным
проводам. ISDN поддерживает скорости передачи данных от 64 Kbps (64,000 бит в
секунду). Большинство линий ISDN, предоставляемых телефонными компаниями,
являются на деле двумя линиями, объединенными в B-канал. Одну линию можно
использовать для голосовой связи, вторую — для передачи данных. Либо можно
использовать обе линии для передачи данных, получив скорость передачи 128 Kbps,
втрое большую, чем предоставляют сегодняшние самые быстрые модемы.

В первоначальной версии ISDN использовалась
передача в полосе частот основных групп. В другой версии, называемой B-ISDN,
используется широкополосная передача, она может поддерживать скорости передачи
до 1.5 Mbps (мегабайт в секунду). B-ISDN требует оптико-волоконного кабеля, и
потому не нашла еще широкого применения.предполагает, что по
телекоммуникационным каналам передаются цифровые коды, следовательно,
аналоговые сигналы в случае телефона или факса должны быть преобразованы
соответствующим образом, прежде чем их можно будет передать. При передаче
цифровых сигналов используется кодово-импульсная модуляция, впервые примененная
во время второй мировой войны.

Широкое внедрение этого метода передачи
относится к началу 60-х годов.

Чтобы обеспечить пропускную способность 64
Кбит/с по имеющимся телефонным проводам, не нарушая теоремы Шеннона, надо
ставить ретрансляторы на расстоянии 2 км друг от друга (ведь ослабление сигнала
в стандартном кабеле составляет около 15дБ/км). Последние достижения в
телекоммуникационных технологиях существенно ослабили это ограничение. Унификация
скоростей передачи данных в ISDN способствует уменьшению объема оборудования,
так как исключает необходимость межсетевых интерфейсов, согласующих
быстродействие отдельных частей сети.

Одной из наиболее массовых приложений ISDN
является цифровая телефония. Человеческий голос можно удовлетворительно
закодировать, используя лишь 6 бит, но вариации уровня входного сигнала
приводит к тому, что нужно не менее 8 бит (с учетом логарифмической
характеристики аналого-цифрового преобразователя — АЦП). Значения кодов,
полученных в результате последовательных преобразований звука человеческой
речи, сильно коррелированны, а это открывает дополнительные возможности для
сжатия информации. Рассмотрим подробнее сети и технологии ISDN.

1. Общие сведения об ISDN

.1 Цели и история создания
технологии ISDN

network интерфейс адресация сеть

ISDN (Integrated Services Digital Network) —
цифровые сети с интегральными услугами) относятся к сетям, в которых основным
режимом коммутации является режим коммутации каналов, а данные обрабатываются в
цифровой форме. Идеи перехода телефонных сетей общего пользования на полностью
цифровую обработку данных, при которой конечный абонент передает данные
непосредственно в цифровой форме, высказывались давно. Сначала предполагалось,
что абоненты этой сети будут передавать только голосовые сообщения. Такие сети
получили название IDN — Integrated Digital Network. Термин «интегрированная
сеть» относился к интеграции цифровой обработки информации сетью с цифровой
передачей голоса абонентом. Идея такой сети была высказана еще в 1959 году.
Затем было решено, что такая сеть должна предоставлять своим абонентам не
только возможность поговорить между собой, но и воспользоваться другими
услугами — в первую очередь передачей компьютерных данных. Кроме того, сеть
должна была поддерживать для абонентов разнообразные услуги прикладного уровня
— факсимильную связь, телетекст (передачу данных между двумя терминалами),
видеотекс (получение хранящихся в сети данных на свой терминал), голосовую
почту и ряд других. Предпосылки для создания такого рода сетей сложились к
середине 70-х годов. К этому времени уже широко применялись цифровые каналы Т1
для передачи данных в цифровой форме между АТС, а первый мощный цифровой
коммутатор телефонных каналов 4ESS был выпущен компанией Western Electric в
1976 году.

В результате работ, проводимых по стандартизации
интегральных сетей в ССITT, в 1980 году появился стандарт G.705, в котором
излагались общие идеи такой сети. Конкретные спецификации сети ISDN появились в
1984 году в виде серии рекомендаций I. Этот набор спецификаций был неполным и
не подходил для построения законченной сети. К тому же в некоторых случаях он
допускал неоднозначность толкования или был противоречивым. В результате, хотя
оборудование ISDN и начало появляться примерно с середины 80-х годов, оно часто
было несовместимым, особенно если производилось в разных странах. В 1988 году
рекомендации серии I были пересмотрены и приобрели гораздо более детальный и
законченный вид, хотя некоторые неоднозначности сохранились. В 1992 и 1993
годах стандарты ISDN были еще раз пересмотрены и дополнены. Процесс
стандартизации этой технологии продолжается.

Внедрение сетей ISDN началось достаточно давно —
с конца 80-х годов. Однако: высокая техническая сложность пользовательского
интерфейса, отсутствие единых стандартов на многие жизненно важные функции, а
также необходимость крупных капиталовложений для переоборудования телефонных
АТС и каналов связи привели к тому, что инкубационный период затянулся на
многие годы, и сейчас, когда прошло уже более десяти лет, распространенность
сетей ISDN оставляет желать лучшего. Кроме того, в разных странах судьба ISDN
складывалась по-разному. Наиболее давно в национальном масштабе эти сети
работают в таких странах, как Германия и Франция. Тем не менее, доля абонентов
ISDN даже в этих странах составляет немногим более 5 % от общего числа
абонентов телефонной сети. В США процесс внедрения сетей ISDN намного отстал от
Европы, поэтому сетевая индустрия только недавно заметила наличие такого рода
сетей. Если судить о тех или иных типах глобальных сетей по коммуникационному
оборудованию для корпоративных сетей, то может сложиться ложное впечатление,
что технология ISDN появилась где-то в 1994 — 1995 годах, так как именно в эти
годы начали появляться маршрутизаторы с поддержкой интерфейса ISDN. Это
обстоятельство просто отражает тот факт, что именно в эти годы сеть ISDN стала
достаточно распространенной в США — стране, компании которой являются лидерами
в производстве сетевого оборудования для корпоративных сетей.

1.2 Компоненты ISDN

В число компонентов ISDN входят терминалы,
терминальные адаптеры (ТА), оборудование завершения работы линии и оборудование
завершения коммутации. Имеется два типа терминалов ISDN. Специализированные
терминалы ISDN называются терминальным оборудованием типа 1. Терминалы,
разрабатывавшиеся не для ISDN, такие, как DTE, которые появились раньше
стандартов ISDN, называются терминальным оборудованием типа 2. Терминалы типа 1
подключают к сети ISDN через цифровую линию связи из четырех скрученных пар
проводов. Терминалы типа 2 подключают к сети ISDN через терминальный адаптер.
Терминальный адаптер ISDN может быть либо автономным устройством, либо платой
внутри терминалов типа 2. Если терминал типа 2 реализован как автономное устройств,
то он подключает к ТА через стандартный интерфейс физического уровня.

Следующей точкой соединения в сети ISDN,
расположенной за пределами устройств терминала типа 1 и терминала типа2,
является NT1 или NT2. Это устройства завершения работы сети, которые подключают
четырехпроходной абонентский монтаж к традиционному контуру двухпроводной
локальной сети. В Северной Америке NT1 является устройством «оборудования
посылок заказчика» (CPE). В большинстве других частей света NT1 является
частью сети, обеспечиваемой коммерческими сетями связи. NT2 является более
сложным устройством, которое обычно применяется в «частных цифровых
телефонных станциях с выходом в общую сеть» (PBX), и выполняет функции
протоколов Уровней 2 и 3 и услуги по концентрации данных. Существует также
устройство NT1/2. Это отдельное устройство, которое сочетает функции NT1 и NT2.

В ISDN задано определенное число контрольных
точек. Эти контрольные точки определяют логические интерфейсы между
функциональными группировками, такими, как ТА и NТ1. Контрольными точками ISDN
являются точки R (контрольная точка между неспециализированным оборудованием
ISDN и ТА), S (контрольная точка между терминалами пользователя и NT2), Т
(контрольная точка между устройствами NT1 и NT2) и U (контрольная точка между
устройствами NT1 и оборудованием завершения работы линии в коммерческих сетях
связи). Контрольная точка U имеет отношение только к Северной Америке, где
функция NT1 не обеспечивается коммерческими сетями связи.

1.3 Стандарты ISDN

Стандарты ISDN разрабатывались с учетом
поддержки сетей Х.25.

Стандарты BRI и PRI определяют узкополосную ISDN
(N-ISDN), а стандарты ISDN, ориентированные на сервис с более высокой
пропускной способностью, — новую категорию ISDN, называемую широкополосной ISDN
(B-ISDN).

Стандарты ISDN описывают также ряд услуг
прикладного уровня: факсимильную связь на скорости 64 Кбит/с, телексную связь
на скорости 9600 бит/с, видеотекс на скорости 9600 бит/с и некоторые другие.

Все услуги основаны на передаче информации в
цифровой форме. Пользовательский интерфейс также является цифровым, то есть все
его абонентские устройства (телефон, компьютер, факс) должны передавать в сеть
цифровые данные. Организация цифрового абонентского окончания (Digital
Subscriber Line, DSL) стала одним из серьезных препятствий на пути
распространения ISDN, так как требовала модернизации миллионов абонентских
окончаний.

Базовой скоростью сети ISDN является скорость
канала DS-0, то есть 64 Кбит/с. Эта скорость ориентируется на самый простой
метод кодирования голоса — PCM, хотя дифференциальное кодирование и позволяет
передавать голос с тем же качеством на скорости 32 или 16 Кбит/с.

Одной из оригинальных идей, положенных в основу
ISDN, является совместное использование принципов коммутации каналов и пакетов.
Однако сеть с коммутацией пакетов, работающая в составе ISDN, выполняет только
служебные функции — с ее помощью передаются сообщения сигнального протокола. А
вот основная информация, то есть сам голос, по-прежнему передается через сеть с
коммутацией каналов. В таком разделении функций есть вполне понятная логика —
сообщения о вызове абонентов образуют пульсирующий трафик, поэтому его
эффективнее передавать по сети с коммутацией пакетов.

Стандарт ISDN обеспечивает:

полностью цифровую связь между абонентами

динамическое распределение полосы рабочих
частот, благодаря чему коммутирующее оборудование телефонной компании может
распределять частотную полосу кратно 64 Кбит/с

стандарт на сообщения, управляющие соединением.
Цель этого стандарта — предоставить абонентам возможность покупки оборудования
различных фирм с гарантией, что оно при передаче или приеме вызовов сможет
обмениваться сообщениями с коммутирующей системой ISDN телефонной компании

стандарт на сообщения, управляющие
распределением рабочих частот.

Он позволяет аппаратуре вызывающего абонента
обмениваться сообщениями с аппаратурой вызываемого абонента с целью
распределения мультиплексированных подканалов в рамках соединения на скорости
64 Кбит/с, обеспечиваемой телефонной компанией.

1.4 ISDN и эталонная модель
взаимодействия открытых систем

Сетевая модель OSI (англ. open systems
interconnection basic reference model — базовая эталонная модель взаимодействия
открытых систем) — абстрактная сетевая модель для коммуникаций и разработки
сетевых протоколов. Предлагает взгляд на компьютерную сеть с точки зрения
измерений. Каждое измерение обслуживает свою часть процесса взаимодействия.
Благодаря такой структуре совместная работа сетевого оборудования и
программного обеспечения становится гораздо проще и прозрачнее.

В настоящее время основным используемым стеком
протоколов является TCP/IP, разработанный ещё до принятия модели OSI и вне
связи с ней.

Рисунок 1

Физический уровень

Физический уровень — нижний уровень модели,
предназначенный непосредственно для передачи потока данных. Осуществляет
передачу электрических или оптических сигналов в кабель или в радиоэфир и,
соответственно, их приём и преобразование в биты данных в соответствии с
методами кодирования цифровых сигналов. Другими словами, осуществляет интерфейс
между сетевым носителем и сетевым устройством.

Протоколы физического уровня: IEEE 802.15
(Bluetooth), IRDA, EIARS-232, EIA-422, EIA-423, RS-449, RS-485, DSL, ISDN,
SONET/SDH, 802.11 Wi-Fi,ISDN описывает функции АТМ с помощью многоуровневой
эталонной модели, аналогичной 7-уровневой архитектуре взаимосвязи открытых
систем (OSI). Эталонная модель протокола B-ISDN дает новое определение трем
нижним уровням: физический уровень, уровень АТМ и уровень адаптации АТМ. Нижние
уровни характеризуются большей интенсивностью аппаратных средств, тогда как
высшие уровни характеризуются более высокой интенсивностью программного
обеспечения и связаны с конкретными прикладными системами пользователя (на
оборудовании пользователя), которые обслуживаются уровнями АТМ.

1.5 Инкапсуляция ISDN

Инкапсуляция — технология передачи данных.
Заключается в передаче данных путём инкапсулирования кадров одного сетевого
протокола в кадры другого сетевого протокола.

Данные снабжаются служебной информацией (заголовком)
данного уровня и спускаются на уровень ниже, пользуясь сервисами
соответствующего уровня. На этом уровне к полученной информации также
присоединяется служебная информация и так происходит спуск до самого нижнего
уровня, сопровождаемый обрастанием заголовками. По нижнему уровню вся эта
конструкция достигает получателя, где по мере подъема вверх освобождается от
служебной информации соответствующего уровня. В итоге сообщение, посланное
источником в чистом виде, достигает соответствующего уровня системы получателя.
Стандарты на различные технологии и протоколы, как правило, охватывают один или
несколько смежных уровней. Комплекты протоколов нескольких смежных уровней,
пользующихся сервисами друг друга (сверху вниз) называют протокольными стеками.

Рисунок 2

Уровни 7, 6, 5, 4 — сквозные. Они присутствуют
только на конечных машинах. Уровни 3, 2, 1 — связные. Имеются у всех конечных
машин и у промежуточных коммутаторов. Они связывают конечные системы и узлы,
формируя соединения или маршрут между конечными системами. Служебная информация
в заголовках управляет процессом передачи и служит для контроля его успешности
и достоверности. При возникновении проблем может быть сделана попытка решить их
на том уровне, где они были обнаружены. При невозможности решения проблемы
уровень сообщает о ней вышестоящим уровням. Сервисы по передаче данных могут
быть гарантированными и не гарантированными. На каждом уровне выполняется
контроль достоверности и обработка ошибок. При этом может быть инициирован
повтор передачи данных.

1.6 Использование ISDN

Рассмотрим возможности ISDN, а также в общих
чертах определим сферу применения данной технологии. В первую очередь следует
сказать о значительно более высоких скоростях передачи информации по отношению
к аналогичным показателям, характерных для аналоговой телефонии. Обмен данными
по линиям ISDN осуществляется с более высокими скоростями и значительно большей
надежностью, чем с помощью самых скоростных модемов.

Вторая примечательная особенность, отличающая
ISDN от аналоговых принципов передачи сигналов, заключается в значительно более
широком диапазоне типов передаваемых сообщений. ISDN же предоставляет
пользователям поистине уникальный сервис: помимо традиционного обмена звуковой
информацией, они получают возможность обмениваться цифровыми данными, текстом и
движущимся видеоизображением. При этом и скорость, и надежность, и качество
передаваемых сообщений настолько высоко, что способно удовлетворить требованиям
самого взыскательного пользователя.

К числу важных факторов, позволяющих строить
оптимистические прогнозы в отношении ISDN, следует также отнести простоту
использования, дружественный и удобный интерфейс, эффективные средства
управления, большое количество сервисных функций, высокое качество передачи
информации и высокую гарантию ее сохранности при ее прохождении по каналам
связи.

Области применения

Любому человеку, необходима возможность
передавать речевые, цифровые и видеоданные по телефонным линиям быстро и
недорого. Именно поэтому ISDN заслуживает самого серьезного внимания и
наверняка будет широко распространяться в будущем. Помимо применения ISDN в
качестве привычного средства телефонной связи, цифровая технология передачи
сигналов является идеальной системой для многих предприятий и фирм в плане
работы с удаленными пользователями, а также для организации эффективного
доступа в Internet, организации видеоконференций и т.д.и телефонная связь

Разработанная как альтернатива обычным
аналоговым сетям, она содержит ряд принципиальных особенностей и предоставляет
пользователю ISDN-терминала следующие преимущества:

наличие жидкокристаллического дисплея и
расширенной телефонной клавиатуры для интерактивного управления вызовами и
обмена сообщениями;

практически мгновенное установление связи;

возможность одновременного установления и
удержания линии связи с тремя абонентами;

возможность обмена текстовыми и речевыми
сообщениями;

возможность регулирования громкости принимаемой
речи;

повышенное качество звучания и т.д.;и удаленный
доступ к ЛВС.

Сегодня работа любой средней или крупной
компании, имеющей географические рассредоточенные офисы, вряд ли будет
эффективной без организации удаленного доступа к ЛВС филиалов. Идеальным
решением является технология ISDN, способная обеспечить и приемлемый уровень
производительности, и необходимое качество передачи информации, и максимально
полный перечень услуг — и все это за вполне доступную цену.и телекоммьютинг

Не менее привлекательным является применение
ISDN в организации такой формы удаленного доступа, как телекоммьютинг.
Телекоммьютинг предполагает возможность использования служащими средств
телекоммуникаций для постоянной связи с офисом, не выходя из дома. По мере
того, как ISDN становится все более реальным средством связи удаленных
пользователей с сетями центральных офисов, будет происходить переориентация
всей организации работы компаний в направлении создания так называемых домашних
офисов.и Internet

Такие сервисы, как WWW, обеспечивают доступ
абонента практически к любой интересующей его информации, предоставляют возможность
«поделиться» ею с широким кругом абонентов, а также позволяют
создавать постоянно действующие каналы для технической поддержки пользователей.
Существующие сегодня способы установления соединений по аналоговым телефонным
линиям с помощью модемов не способны обеспечить требуемой производительности, а
также накладывают ряд ограничений на использование сервисных функций, крайне
важных для организации современного бизнеса. Совершенно очевидно, что решить
эту проблему может ISDN, вновь и вновь играющая роль своего рода
«палочки-выручалочки».и видеоконференции

Еще один аргумент в пользу ISDN — наиболее
прямой и естественный путь к организации реальных видеоконференций. Правда,
число участников не должно превышать четырех, однако рабочие совещания двух-трех
человек можно проводить в режиме реального времени.

2. Сети и технологии ISDN

.1 Типы пользовательского
интерфейса, которые поддерживает ISDN

Одним из базовых принципов ISDN является
предоставление пользователю стандартного интерфейса, с помощью которого
пользователь может запрашивать у сети разнообразные услуги. Этот интерфейс
образуется между двумя типами оборудования, устанавливаемого в помещении
пользователя: терминальным оборудованием пользователя ТЕ и сетевым окончанием
NT, которое представляет собой устройство, завершающее канал связи с ближайшим
коммутатором ISDN.

Пользовательский интерфейс основан на каналах
трех типов:

В — со скоростью передачи данных 64 Кбит/с- со
скоростью передачи данных 16 или 64 Кбит/с

Н — со скоростью передачи данных 384 Кбит/с
(НО), 1536 Кбит/с (H11) или 1920 Кбит/с (Н12).

Каналы типа В обеспечивают передачу
пользовательских данных и с более низкими скоростями, чем 64 Кбит/с. Разделение
данных выполняется с помощью техники TDM. Каналы типа В могут соединять
пользователей с помощью техники коммутации каналов друг с другом, а также
образовывать так называемые полупостоянные соединения, которые эквиваленты
соединениям службы выделенных каналов.

Канал типа D выполняет две основные функции.
Первой и основной является передача адресной информации, на основе которой
осуществляется коммутация каналов типа В в коммутаторах сети. Второй функцией
является поддержание услуг низкоскоростной сети с коммутацией пакетов для
пользовательских данных. Обычно эта услуга выполняется сетью в то время, когда
каналы типа D свободны от выполнения основной функции.

Каналы типа Н предоставляют пользователям
возможности высокоскоростной передачи данных. На них могут работать службы
высокоскоростной передачи факсов, видеоинформации, качественного воспроизведения
звука.

Сеть ISDN поддерживает два типа
пользовательского интерфейса — начальный(BRI) и основной (PRI).

Начальный интерфейс BRI предоставляет
пользователю два канала по 64 Кбит/с для передачи данных и один канал с
пропускной способностью 16 Кбит/с для передачи управляющей информации. Все
каналы работают в полнодуплексном режиме. В результате суммарная скорость
интерфейса BRI для пользовательских данных, составляет 144 Кбит/с по каждому
направлению, а с учетом служебной информации — 192 Кбит/с. Различные каналы
пользовательского интерфейса разделяют один и тот же физический двухпроводный
кабель по технологии TDM, то есть являются логическими каналами, а не
физическими. Данные по интерфейсу BRI передаются кадрами, состоящими из 48 бит.
Каждый кадр содержит по 2 байта каждого из В каналов, а также 4 бита канала D.
Передача кадра длится 250 мс, что обеспечивает скорость данных 64 Кбит/с для
каналов В и 16 Кбит/с для канала D. Кроме бит данных кадр содержит служебные
биты для обеспечения синхронизации кадров, а также обеспечения нулевой
постоянной составляющей электрического сигнала.

Интерфейс BRI может поддерживать не только схему
2B+D, но и B+D и просто D (когда пользователь направляет в сеть только
пакетизированные данные).

Основной интерфейс PRI предназначен для
пользователей с повышенными требованиями к пропускной способности сети.
Интерфейс PRI поддерживает либо схему 30B+D, либо схему 23B+D. В обеих схемах
канал D обеспечивает скорость 64 Кбит/с. Ввиду большой популярности скорости
цифровых каналов 2,048 Мбит/с в Европе и скорости 1,544 Мбит/с в остальных
регионах, привести стандарт на интерфейс PRI к общему варианту не удалось.

Возможны варианты интерфейса PRI с меньшим
количеством каналов типа В, например 20B+D. Каналы типа В могут объединяться в
один логический высокоскоростной канал с общей скоростью до 1920 Кбит/с.

Основной интерфейс может быть основан на каналах
типа Н. При этом общая пропускная способность интерфейса, все равно не должна
превышать 2,048 или 1,544 Мбит/с. Для каналов Н0 возможны интерфейсы 3HO+D для
американского варианта и 5H0+D для европейского. Для каналов HI возможен
интерфейс, состоящий только из одного канала НИ (1,536 Мбит/с) для
американского варианта или одного канала Н12 (1,920 Мбит/с) и одного канала D
для европейского варианта.

.2 Адресация в сетях ISDN

При разработке схемы адресации узлов ISDN
необходимо, во-первых, сделать эту схему достаточно емкой для всемирной
адресации, а во-вторых, совместимой со схемами адресации других сетей, чтобы
абоненты этих сетей, в случае соединения своих сетей через сеть ISDN, могли бы
пользоваться привычными форматами адресов.

Основное назначение ISDN — это передача
телефонного трафика. Поэтому за основу адреса ISDN был взят формат
международного телефонного плана номеров, описанный в стандарте ITU-T E.163.

Формат Е.163 предусматривает до 12 десятичных
цифр в номере, а формат адреса ISDN в стандарте Е.164 расширен до 55 десятичных
цифр. В сетях ISDN различают номер абонента и адрес абонента. Номер абонента
соответствует точке Т подключения всего пользовательского оборудования к сети.
Например, вся офисная АТС может идентифицироваться одним номером ISDN. Номер
ISDN состоит из 15 десятичных цифр и делится, как и телефонный номер по
стандарту Е.163, на поле «Код страны» (от 1 до 3 цифр), поле «Код города» и
поле «Номер абонента». Адрес ISDN включает номер плюс до 40 цифр подадреса.
Подадрес используется для нумерации терминальных устройств за пользовательским
интерфейсом, то есть подключенных к точке S.

При вызове абонентов из сети, не относящейся к
ISDN, их адрес может непосредственно заменять адрес ISDN. Например, адрес
абонента сети Х.25, в которой используется система адресации по стандарту
Х.121, может быть помещен целиком в поле адреса ISDN, но для указания, что это
адрес стандарта Х.121, ему должно предшествовать поле префикса, в которое
помещается код стандарта адресации, в данном случае стандарта Х.121.
Коммутаторы сети ISDN могут обработать этот адрес корректно и установить связь
с нужным абонентом сети Х.25 через сеть ISDN — либо, коммутируя канал типа В с
коммутатором Х.25, либо передавая данные по каналу типа D в режиме коммутации
пакетов. Префикс описывается стандартом ISO 7498.

Стандарт ISO 7498 определяет достаточно сложный
формат адреса, причем основой схемы адресации являются первые два поля. Поле
AFI (Athority and Format Identifier) задает значения всех остальных полей
адреса, и формат этих полей. Значением поля AFI является один из 6 типов
поддоменов глобального домена адресации:

четыре типа доменов соответствуют четырем типам
публичных телекоммуникационных сетей — сетей с коммутацией пакетов, телексных
сетей, публичных телефонных сетей и сетей ISDN

пятый тип домена — это географический домен,
который назначается каждой стране

шестой тип домена — это домен организационного
типа, в который входят международные организации

За полем AFI идет поле IDI — поле начального
идентификатора домена. Определены следующие значения AFI:

Международные сети с коммутацией пакетов со
структурой адресов в стандарте Х.121-36, если адрес задается только десятичными
цифрами, и 37, если адрес состоит из произвольных двоичных значений

Международные сети ISDN со структурой адресов в
стандарте Е.164 — 44, если адрес задается только десятичными цифрами, и 45,
если адрес состоит из произвольных двоичных значений

Международные телефонные сети PSTN со структурой
адресов в стандарте Е.163 — 42, если адрес задается только десятичными цифрами,
и 43, если адрес состоит из произвольных двоичных значений

Международные географические домены со
структурой адресов в стандарте ISO DCC — 38, если адрес задается только
десятичными цифрами, и 39, если адрес состоит из произвольных двоичных значений

Домен международных организаций. Для него
однобайтовое поле IDI содержит код международной организации, от которой зависит
формат поля DSP. Для первых четырех доменов адрес абонента помещается
непосредственно в поле IDI. Для пятого и шестого типов доменов IDI содержит
только код страны или код организации, которая контролирует структуру и
нумерацию части DSP.

Еще одним способом вызова абонентов из других
сетей является указание в адресе ISDN двух адресов: адреса ISDN пограничного
устройства, например, соединяющего сеть ISDN с сетью Х.25, и адреса узла в сети
Х.25. Адреса должны разделяться специальным разделителем. Два адреса
используются за два этапа — сначала сеть ISDN устанавливает соединение типа
коммутируемого канала с пограничным устройством, присоединенным к сети ISDN, а
затем передает ему вторую часть адреса, чтобы это устройство осуществило
соединение с требуемым абонентом.

2.3 Стек протоколов и структура сети
ISDN

В сети ISDN существует два стека протоколов:
стек каналов типа D и стек каналов типа В.

Сеть каналов типа D внутри сети ISDN служит
транспортной системой с коммутацией пакетов, применяемой для передачи сообщений
сигнализации. Прообразом этой сети послужила технология сетей Х.25. Для сети
каналов D определены три уровня протоколов:

физический протокол определяется стандартом
1.430/431

канальный протокой LAP-D определяется стандартом
Q.921

на сетевом уровне может использоваться протокол
сигнализации Q.931, с помощью которого выполняется маршрутизация вызова
абонента службы с коммутацией каналов.

Каналы типа В образуют сеть с коммутацией
каналов, которая передает данные абонентов, то есть оцифрованный голос. В
терминах модели OSI на каналах типа В в коммутаторах сети ISDN определен только
протокол физического уровня — протокол 1.430/431. Коммутация каналов типа В
происходит по указаниям, полученным по каналу D. Когда кадры протокола Q.931
маршрутизируются коммутатором, происходит одновременная коммутация очередной
части составного канала от исходного абонента к конечному.

Протокол LAP-D принадлежит к семейству HDLC.
Протокол LAP-D обладает всеми «родовыми чертами» этого семейства, но имеет и
некоторые особенности. Адрес кадра LAP-D состоит из двух байтов — один байт
определяет код службы, которой пересылаются вложенные в кадр пакеты, а второй
требуется для адресации одного из терминалов, если у пользователя к
абонентскому окончанию подключено несколько терминалов. Терминальное устройство
ISDN может поддерживать разные услуги: установление соединения по протоколу
Q.931, коммутация пакетов Х.25, мониторинг сети и т. п. Протокол LAP-D
обеспечивает два режима работы: с установлением соединения и без установления соединения.

Протокол Q.931 является сигнальным протоколом
ISDN для участка пользователь-сеть, то есть протоколом типа UNI. Он переносит в
своих пакетах ISDN-адрес вызываемого абонента, на основании которого и
происходит настройка коммутаторов на поддержку составного канала типа В.

Выходной коммутатор сети, к которому подключен
аппарат вызываемого абонента, преобразует сообщение начального адреса протокола
SS7 в сообщение вызова протокола Q.931, на основании которого телефонный
аппарат начинает звонить. Если абонент снимает трубку, то его аппарат
генерирует сообщение соединения, которое в обратном порядке проходит через все
промежуточные коммутаторы. При обратном проходе коммутаторы устанавливают
состояние соединения, коммутируя соответствующим образом каналы типа В.

Любое абонентское устройство ISDN должно
поддерживать протокол Q.931, так что телефон ISDN намного сложнее своего
аналогового коллеги. Как видно из рисунка, внутри сети сообщения Q.931
транслируются в сообщения протокола SS7, который является протоколом
взаимодействия коммутатор-коммутатор (NNI), а затем снова преобразуются в
сообщения Q.931 на абонентском окончании.

2.4 Архитектура ISDN

Кратко ISDN можно охарактеризовать следующим
образом:

способ высокопроизводительного взаимодействия
компьютеров или сетей;

чисто цифровой метод коммуникаций, использующий
существующую телефонную сеть;

метод комбинирования передачи речи, видео,
данных и другой информации в одной коммуникационной линии;

способ, позволяющий телефонным компаниям на
новом уровне использовать существующие инвестиции в цифровую технологию, чтобы
получить дополнительные доходы от использования телефонных линий;

высокопроизводительная альтернатива применяемым
сегодня модемам и аналоговым телефонным линиям для передачи данных в
коммуникационных сетях.

Сеть ISDN обеспечивает полные возможности
цифровой передачи.

Существует три разных типа сигнализации:
сигнализация пользователь-сеть, внутрисетевая сигнализация и сигнализация
пользователь-пользователь. Внутрисетевая сигнализация используется для
управления сигнализацией между коммутаторами ISDN. Сигнализация
пользователь-пользователь используется между оконечными пользователями и может
прозрачно передаваться по сети.

МСЭ-Т определило «эталонные
конфигурации» для интерфейса ISDN пользователь-сеть. Конфигурации
базируются на ассоциативных правилах функциональных групп и опорных точек. С
помощью эталонных конфигураций определяются требования к интерфейсам в разных
опорных точках.

Функциональные группы — это наборы функций,
которые могут понадобиться при классификации ISDN. Опорные точки — это
концептуальные точки между двумя соседними функциональными группами по всей
линии доступа.

2.5 Уровни ISDN

Уровень 1

Форматы блока данных физического уровня ISDN
различаются в зависимости от того, является блок данных отправляемым за пределы
терминала или входящим в пределы терминала. Рис.3 «Форматы блоков данных
физического уровня ISDN. Длина блоков данных равна 48 битам, из которых 36 бит,
представляют информацию. Биты F обеспечивают синхронизацию. Биты L регулируют
среднее значение бита. Биты Е используются для решения проблемы, когда
несколько терминалов на какой- нибудь пассивной шине претендуют на один канал.
Бит «А»» активирует устройства. Биты S еще не получили
назначения. Биты В1, В2 и D предназначены для данных пользователя.

Рисунок 3

Физически к одной цепи может быть подключено
множество устройств пользователей ISDN. При получении устройством NT бита D из
ТЕ оно отражает этот бит эхо-сигналом обратно в соседнюю позицию Е-бита. ТЕ
ожидает, что соседний Е бит должен быть тем же самым, что, и бит D, который он
передал в последней передаче.

Терминалы не могут передавать в D-канал до тех
пор, пока они не распознают специфичное число единиц, соответствующее заранее
установленному приоритету. Если устройство ТЕ обнаруживает какой-либо бит в
канале с эхо-сигналом, отличающимся от его битов D, oнo должно немедленно
прекратить передачу. Этот простой прием является гарантией того, что
одновременно только один терминал может передавать свои D-сообщения.

Уровень 2

Уровнем 2 протокола обмена сигналами ISDN
является Link Access Procedure, LAPD. LAPD аналогична «Управлению каналом
передачи данных высокого уровня» (HDLC) и «Процедуре доступа к каналу
связи, сбалансированной» (LAPB). Формат блока данных LAPD (Рис.4) очень
похож на формат HDLC; так же, как НDLC, LAPD использует блок данных
супервизора, информационный и и непронумерованный блоки данных. Протокол LAPD
формально определен в CCITT Q.920 и SSITT Q.921.

Рисунок 4

Поля «флаг» и «управление»
LAPD идентичны этим полям у HDLC. Длина поля «адрес» LAPD может
составлять один или два байта. Если в первом байте задан, бит расширенного
адреса (ЕА), то адрес состоит из одного байта; если он не задан, то адрес
состоит из двух байтов. Первый байт адресного поля содержит servise access
point identifier (SAPI) , который идентифицирует главный вход. Бит C/R
указывает, содержит ли блок данных команду или ответный сигнал. Поле
«идентификатора конечной точки терминала» (terminal end-point
identifier) (TEI) указывает, является ли терминал единственным или их много.

Уровень 3

Для передачи сигналов ISDN используются две
спецификации Уровня 3: CCITT 1.450 и CCITT 1.451. Вместе оба этих протокола
обеспечивают соединения пользователь-пользователь, соединения с коммутацией
каналов и с коммутацией пакетов. В них определены разнообразные сообщения по
организации и завершению обращения, информационные и смешанные сообщения, в том
числе SETUP, CONNECT, RELEASE, USER INFORMATION, CANCEL, STATUS и DISCONNECT.
Эти сообщения функционально схожи с сообщениями, которые обеспечивает протокол
Х.25..

2.6 Использование служб ISDN в
корпоративных сетях

Несмотря на большие отличия от аналоговых
телефонных сетей, сети ISDN сегодня используются в основном так же, как
аналоговые телефонные сети, но только более скоростные: интерфейс BRI дает
возможность установить дуплексный режим обмена со скоростью 128 Кбит/с, а
интерфейс PRI — 2,048 Мбит/с. Кроме того, полезная скорость обмена данными
существенно выше.

Обычно интерфейс BRI используется в
коммуникационном оборудовании для подключения отдельных компьютеров или
небольших локальных сетей, а интерфейс PRI — в маршрутизаторах, рассчитанных на
сети средних размеров.

Что же касается объединения компьютерных сетей
для поддержки службы с коммутацией пакетов, то здесь сети ISDN предоставляют не
очень большие возможности.

На каналах типа В режим коммутации пакетов
поддерживается следующим образом — либо с помощью постоянного соединения с
коммутатором сети Х.25, либо с помощью коммутируемого соединения с этим же
коммутатором. То есть, каналы типа В в сетях ISDN являются только транзитными
для доступа к «настоящей» сети Х.25. Собственно, это сводится к первому случаю
использования сети ISDN — только как сети с коммутацией каналов. Развитие
технологии трансляции кадров на каналах типа В — технологии frame relay —
привело к тому, что сети frame relay стали самостоятельным видом сетей со своей
инфраструктурой каналов и коммутаторов. Поэтому эта технология рассматривается
ниже в разделе, посвященном сетям с коммутацией пакетов.

3. Оборудование ISDN

.1 Основное оборудование ISDN

Базовая телефонная станция SIEMENS Gigaset 4070
isdn предназначена для организации беспроводной (радио) микросотовой связи стандарта
DECT с подключением к телефонной сети общего пользования по стандарту
евро-ISDN.

К данной телефонной станции могут быть
подключены до 8 мобильных микросотовых трубок (либо беспроводных соединительных
устройств, телефонных аппаратов). На базе этой станции Вы также имеете
возможность организовать небольшую компьютерную сеть с радиодоступом и выходом
в мировую сеть Интернет.

Вы в полной мере можете оценить преимущества
совместного использования ISDN и DECT:

Быстрая установка соединения

Прямой набор номера нужного абонента

Высокая степень доступности абонентов

Высокое качество цифровой передачи речи и данных

Конфиденциальность телефонных разговоров

Индикация номера позвонившего абонента на
дисплее микросотовых трубок или стационарных микросотовых телефонных аппаратах
типа Gigaset 3000 Mobile

Высокая скорость передачи данных — 64 кБит/с по
одному из B-каналов ISDN линии.

Интерфейсы Gigaset 3070/75 isdn:

Входящий интерфейс. Базовая станция для 1
интерфейса S0 (2B+D, Euro-ISDN BRI).

Внутренние абоненты. Возможность использования
до 8 переносных микросотовых трубок DECT/GAP, 2 аналоговых устройств
(телефон/факс) и интегрированный ISDN-модем.

Номера прямого вызова (MSN). Внутренним
абонентам может быть присвоен собственный номер (MSN) из номерного поля АТС,
через которые к ним можно будет обратиться напрямую. Возможность использования
до 10 телефонных номеров (Gigaset 3070i) или до 13 номеров для Gigaset 3075i.

Передача данных. Имеется встроенный ISDN модем.
Скорость — 64 кБит/с при работе по одному В-каналу или 115,2 кБит/с при работе
с устройствами передачи данных Gigaset M101/105 data (внутренняя сеть).

Автоответчик (только в Gigaset 3075i).
Интегрированный цифровой автоответчик.

Программное обеспечение. На CD ROM — драйвер
Gigaset ISDN port — для Windows`98, ME, программа для обмена данными с другими
компьютерами в сети радиодоступа «Talk&Surf».

Внутренние абоненты. Возможность использования
до 8 переносных микросотовых трубок DECT/GAP, 2 аналоговых устройств
(телефон/факс) и интегрированный ISDN-модем.

Номера прямого вызова (MSN). Внутренним
абонентам может быть присвоен собственный номер (MSN) из номерного поля АТС,
через которые к ним можно будет обратиться напрямую. Возможность использования
до 10 телефонных номеров (Gigaset 3070i) или до 13 номеров для Gigaset 3075i.

Передача данных. Имеется встроенный ISDN модем.
Скорость — 64 кБит/с при работе по одному В-каналу или 115,2 кБит/с при работе
с устройствами передачи данных Gigaset M101/105 data (внутренняя сеть).

Автоответчик (только в Gigaset 3075i). Интегрированный
цифровой автоответчик.

Программное обеспечение. На CD ROM — драйвер
Gigaset ISDN port — для Windows`98, ME, программа для обмена данными с другими
компьютерами в сети радиодоступа «Talk&Surf».

Многосотовая система с применением Gigaset
Repeater;

До 2-х внешних и 4-х внутренних соединений;

Кодирование передаваемого сигнала;

Функции:

Часы;

Программирование системы;

Автоматический выбор типа набора (импульс/тон)
при внутренних вызовах;

Контроль и управление системами доступа в
помещение;

Ручной/автоматический доступ к линии

Широкие возможности тарификации;

Отмена звонка;

«Парковка» вызова;

Ожидание звонка и отмена ожидания звонка;

Идентификация звонящего абонента по записной
книжке;

Прямой набор;

Свободный выбор MSN при исходящем вызове

Внутренняя связь без занятия внешней (городской)
линии;

Возможность целевого переключения разговора с
внешним абонентом на переносной телефон при одновременном наведении справки;

Общий вызов (всех переносных микросотовых
телефонов) или приоритетность вызова определенных переносных телефонов при
поступлении внешнего вызов;

Уведомление о поступлении внешнего вызова во
время ведения внутреннего разговора;

Поиск микросотовых трубок от базовой станции и
телефонных трубок;

Программирование дневного/ночного режимов
(«ночной сервис») — включение/выключение автоматическое, в
установленное время;

Режим для выходных (суббота, воскресенье);

Режим CENTREX ISDN при работе в составе
учрежденческих АТС;

Федеральное агентство по образованию

Государственное образовательное учреждение высшего

профессионального образования

КОНТРОЛЬНАЯ РАБОТА

Дисциплина: Информатика

Тема: Сеть ISDN

2007 г.

Технология ISDN

Аббревиатура ISDN расшифровывается как цифровая сеть с интеграцией услуг (Integrated Services Digital Network). Разработка ISDN была первой попыткой создать технологию с возможностью одновременной передачи голоса и данных. Она базируется на пользовательских каналах со скоростью 64 Кбит/с (так называемых B-каналах) и на отдельном служебном канале (D-канале). С использованием комбинаций этих каналов можно реализовать интерфейсы ISDN в трех вариантах: как основное соединение с рабочей скоростью передачи 128 Кбит/с (два B-канала и один D-канал), которое поддерживает интерфейс BRI; как первичное соединение с рабочей скоростью 1536 Кбит/с, которое используется в Северной Америке (двадцать три B-канала и один D-канал); или с рабочей скоростью 1920 Кбит/с, используемое в Европе и поддерживающее интерфейс PRI (тридцать B-каналов и один D-канал).

Основная идея, заложенная в технологию ISDN, состоит в том, что различные устройства, например, телефоны, компьютеры, факсы и т.д., могут одновременно передавать и принимать цифровые сигналы после установления коммутируемого соединения с удаленным абонентом.

Цифровые сети с интеграцией услуг ISDN можно использовать при передаче данных, для объединения удаленных локальных сетей, для доступа к сети Интернет и для различных видов трафика, в том числе мультимедийного. Оконечными устройствами в сети ISDN могут быть цифровой телефонный аппарат, компьютер с ISDN-адаптером и т.д. В интерфейсе BRI каждому устройству выделяется свой индивидуальный номер. Интерфейс PRI используется при более высоких скоростях для передачи больших массивов информации. Например, этот интерфейс может использоваться для подключения учрежденческой АТС к цифровой телефонной сети.

Основные достоинства технологии ISDN сводятся к следующему. Эта технология повышает, по сравнению с традиционными модемами, скорость обмена данными по обычной телефонной сети. ISDN позволяет организовывать одновременно несколько цифровых каналов через один телефонный провод. С помощью протоколов объединения каналов базовый интерфейс обмена позволяет достичь скорости передачи данных 128 Кбит/с. Кроме того, время от отправки запроса до установления связи для ISDN в несколько раз меньше за счет использования служебного канала (D-канала) сигнализации и передачи по нему сигналов управления и взаимодействия (занятие линии, набор номера, ответ, разъединение и т. д.) в цифровом виде. При использовании ISDN информацию от нескольких отправителей можно комбинировать для передачи по одному каналу, причем ISDN предоставляет единый интерфейс для всех отправителей. Одним из недостатков технологии ISDN с точки зрения передачи данных является скоростной предел в 1920 Кбит/с и синхронная структура каналов передачи, что не позволяет осуществлять динамическое выделение требуемой пропускной способности. Кроме того, существуют проблемы совместимости оборудования от различных производителей, а для проведения модернизации или развертывания новой сети требуются значительные капиталовложения.

Технология ISDN появилась достаточно давно — почти 20 лет назад. Основополагающие спецификации содержатся в рекомендациях I.122 Международного консультативного комитета по телефонии и телеграфии (современное название этого комитета — Международный союз электросвязи). Позже появились рекомендации I.430 и I.431 для физического уровня модели ISO; Q.921/I.441 для уровня управления логическим каналом; Q.931/I.451 и DSS1 для сетевого уровня и целый ряд других.

Во время начального периода развития ISDN было внедрено большое количество национальных типов ISDN, разработанных в лабораториях крупных телекоммуникационных компаний и часто несовместимых между собой. В 80-е гг. данная технология по целому ряду причин, в частности из-за проблем совместимости и дороговизны оборудования, развивалась очень вяло. Но в начале 90-х гг. практический интерес к ней значительно вырос. В Германии, США, Японии, Франции, Англии было установлено значительное количество линий ISDN. Так, по сообщениям исследовательской компании Dataquest, в США в 1995 г. количество линий ISDN увеличилось на 80% и составило 450 тыс. Примерно такая же тенденция существует и в Европе, где на сегодняшний день установлено более 5 млн. линий ISDN.

Благодаря усилиям со стороны ETSI (European Telecommunications Standards Institute) фактическим стандартом в Европе становится EuroISDN, который поддерживают большинство европейских телекоммуникационных провайдеров и производителей оборудования. В России также ведутся работы по стандартизации и обеспечению совместимости строящихся в различных регионах сетей ISDN. Для этого несколько лет назад была создана и теперь расширяется опытная зона тестирования технологии ISDN, включающая в себя ряд крупных городов России.

Возможности ISDN

В первую очередь следует сказать о значительно более высоких скоростях передачи информации по отношению к аналогичным показателям, характерным для аналоговой телефонии. Обмен данными по линиям ISDN осуществляется с более высокими скоростями и значительно большей надежностью, чем с помощью самых скоростных модемов. Технология ISDN обеспечивает передачу данных со скоростью 64 Кбит/с при одном и 128 Кбит/с при двух каналах связи.

Вторая примечательная особенность, отличающая ISDN от аналоговых принципов передачи сигналов, заключается в значительно более широком диапазоне типов передаваемых сообщений. Собственно говоря, весь «диапазон», используемый в аналоговой телефонии, ограничивался передачей речевых сигналов. ISDN же предоставляет пользователям поистине уникальный сервис: помимо традиционного обмена звуковой информацией, они получают возможность обмениваться цифровыми данными, текстом и видеоизображением. При этом и скорость, и надежность, и качество передаваемых сообщений настолько высоки, что способны удовлетворить требованиям самого взыскательного пользователя.

Третьей важной особенностью, весьма привлекательной для пользователей, является адаптируемость средств ISDN с существующими аналоговыми телефонными сетями. Абоненты ISDN — станций смогут наряду с ISDN устройствами (ISDN телефон, ISDN факс, ISDN адаптер для компьютера и т.д.) по-прежнему использовать обычные аналоговые телефоны, факсы и модемы, которые подключены через адаптеры ISDN, при этом улучшатся качество связи и появляются дополнительные услуги ISDN.

ISDN предоставляет возможность по существующей абонентской линии подключать до восьми ISDN-оконечных устройств абонента. Причем одновременно можно вести два телефонных разговора или телефонный разговор и передачу данных (Internet, передача факса и т.д.). Таким образом, по одной медной паре фактически можно получить мини-АТС для своего офиса.

К числу важных факторов следует также отнести простоту использования, дружественный и удобный интерфейс, эффективные средства управления, большое количество сервисных функций, высокое качество передачи информации и высокую гарантию ее сохранности при ее прохождении по каналам связи.

Области применения сетей ISDN

Стандартное подключение линий ISDN осуществляется по интерфейсам BRI (Basic Rate Interface) или PRI (Primary Rate Interface). Первый из них поддерживает два дуплексных B-канала по 64 Кбит/с каждый. Причем в качестве линии ISDN BRI телефонная компания чаще использует медный кабель телефонной сети общего пользования (ТСОП), за счет чего снижается окончательная стоимость ISDN-линии. Каждому В-каналу присваиваивается номер, аналогичный телефонному.

При подключении крупных организаций для обеспечения более высоких скоростей передачи или для одновременного подсоединения к центральному офису нескольких удаленных филиалов применяется PRI-интерфейс. В Европе его суммарная пропускная способность равна 2,048 Мбит/с. Он содержит 30 B-каналов для передачи информациии и специальный служебный D-канал c пропускной способностью 64 Кбит/с. Кроме того, PRI часто используется для подключения учрежденческих АТС к цифровой телефонной сети.

Цифровые сети c интеграцией услуг ISDN можно использовать для решения широкого класса задач по передаче информации в различных областях, в частности: телефония; передача данных; объединение удаленных LAN; доступ к глобальным компьютерным сетям (Internet); передача трафика, чувствительного к задержкам (видео, звук); интеграция различных видов трафика.

Оконечным устройством сети ISDN могут быть: цифровой телефонный аппарат, отдельный компьютер с установленным ISDN-адаптером, файловый или специализированный сервер, мост или маршрутизатор LAN, терминальный адаптер с голосовыми интерфейсами (для подключения обычного аналогового телефона или факса), либо с последовательными интерфейсами (для передачи данных).

Эффективность использования ISDN

При объединении удаленных LAN, при доступе в корпоративную LAN, Internet или интерактивные службы по каналам ISDN часто используется подключение с повременной оплатой. В этом случае наибольший интерес представляет оборудование, позволяющее осуществлять сжатие передаваемых данных и, следовательно, уменьшать время использования линии на единицу передаваемой информации. К тому же, компрессия передаваемых данных является дополнительной защитой, снижая вероятность расшифровки информации при несанкционированном подключении к линии.

Коэффициент компрессии сильно зависит от типа передаваемых по линии данных. Хуже всего поддается сжатию предварительно заархивированная информация. Хорошо сжимаются базы данных и файлы, содержащие графическую информацию.

Важным средством, обеспечивающим эффективность использования линии, является установление соединения по требованию (Connect on demand) — только на время сеанса передачи данных. По его завершению физическое соединение разрывается. Использование каналов связи по требованию позволяет осуществлять доступ к сети или, наоборот, прерывать связь в зависимости от заданных условий или произошедших в сети событий. Многие производители оборудования поддерживают функцию spoofing. По сетям передается большое количество служебных пакетов, которыми обмениваются между собой серверы, маршрутизаторы, рабочие станции. Большинство таких пакетов содержит редко меняющуюся информацию. При наличии функции spoofing служебные пакеты передаются по магистральному каналу только один раз, а ответы на запросы автоматически генерируются на оконечных узлах, не загромождая дополнительной информацией линию связи. Правда, эта функция нуждается в тщательной настройке.

Функция фильтрации протоколов позволяет ограничить прохождение через магистральную линию определенных протоколов или изменить приоритет. Фильтрация MAC-адресов позволяет ограничить доступ с некоторых рабочих станций в удаленную сеть и, таким образом, уменьшить трафик.

Обычно мосты или маршрутизаторы имеют таблицу телефонных номеров (ISDN). Это позволяет, например, запланировать установку соединения с каждым офисом на определенное время или день недели. Такая схема установки соединений подходит для работы с немногими приложениями. Важным является то, что можно полностью запретить или ограничить доступ извне в LAN компании по выходным или праздничным дням.

Важной функцией является и установление пропускной способности по требованию (Bandwidth on demand). При превышении полосы пропускания одного B-канала автоматически подключается второй. Для увеличения пропускной способности по протоколу PPP, который обычно используется для подключения к сети Internet, разработан стандарт Multilink PPP (MPPP). Он позволяет объединять несколько В-каналов и создавать один логический канал c увеличенной пропускной способностью.

Преимущества сетей ISDN

Полностью цифровая сеть, обеспечивающая высокую надежность передачи информации.

Высокая скорость передачи интегрированной информации различной природы.

Широкий набор функций для телефонии, высокое качество звука.

Широкая доступность и распространенность в мире.

Вместе с тем, сети ISDN не лишены и некоторых недостатков, например: проблемы совместимости ISDN-оборудования различных поставщиков; сложность модернизации центральных коммутаторов и построения новой цифровой инфраструктуры; сложность заказа сервиса; необходимость значительных первоначальных финансовых вложений.

Так что же такое ISDN?.. Если судить по определению, то ISDN (Integrated Services Data Network (в переводе с англ. — Цифровая сеть с Интегрированными услугами)) — это сеть, обеспечивающая полностью цифровые соединения между оконечными устройствами для поддержания широкого спектра речевых и информационных услуг.

По своей сути ISDN — это цифровой вариант аналоговых телефонных линий с коммутацией цифровых потоков, или, иначе, сеть из цифровых телефонных станций, соединенных друг с другом цифровыми каналами. То есть, выражаясь более простым языком, привлекательность ISDN заключается в возможности одновременного обмена речью, текстом, данными и подвижным изображением по стандартным аналоговым телефонным линиям с более высокими скоростями передачи, чем у обычным модемов, и по цене значительно меньшей, чем у арендуемых линий. При этом гарантируется высокое качество и высокая надежность передачи, а также широкий набор сервисных функций.

ISDN и телефонная связь

Использование ISDN в качестве средства традиционной телефонной связи исторически явилось первой областью применения новой телекоммуникационной технологии. Разработанная как альтернатива обычным аналоговым сетям, она содержит ряд принципиальных особенностей и предоставляет пользователю ISDN-терминала следующие преимущества: наличие жидкокристаллического дисплея и расширенной телефонной клавиатуры для интерактивного управления вызовами и обмена сообщениями, практически мгновенное установление связи (в течение милисекунд), возможность одновременного установления и удержания линии связи с тремя абонентами, возможность обмена текстовыми и речевыми сообщениями, возможность регулирования громкости принимаемой речи, повышенное качество звучания и т.д.

Инструментом связи является ISDN-телефон.

ISDN-телефоны. Они позволяют обмениваться речевыми и текстовыми сообщениями, поддерживают аудиоконференции нескольких абонентов, практически мгновенно (в течение 1 с) производят набор номера, обеспечивают высокое качество передачи речи и имеют еще целый ряд дополнительных функций.

Совместимость с обычной телефонией. При использовании ISDN, вы не будете иметь ни каких проблем с взаимодействием с обычной телефонией. Если вы звоните на ISDN номер, то соединение произойдет на уровне ISDN модуля этой станции. Если вы звоните на обычный номер, то соединение произойдет на уровне обычной станции. Если вы звоните на ISDN номер другого города, то соединение произойдет между ISDN модулями разных городов через ISDN магистраль. Ну и если вы звоните на обычный номер другого города, то соединение происходит между обычными станциями разных городов.

Видеотелефония

Когда появилась письменность, человечество по-разному ее воспринимало. Кто-то противился, кто-то восхищался. Когда появился телефон, письменность уже плотно вжилась в нашу жизнь. Но и у телефонов были как сторонники, так и противники. Но в наши дни телефон просто необходим, без него современный человек чувствует себя как бы отрезанным от мира. Вместе нововведениями всегда приходят и новые слова, выражения. Например «Алло», «я вас не слышу» и т.д.

Прогресс не стоит на месте. Теперь это — Видеотелефония. Мы все уже много про нее слышали. Но теперь это не где-то на диком западе, а у нас в Ростове и вполне реально. Интересно как с приходом видеотелефонии измениться коронная фраза «Алло»?

Представьте, как удобно начальнику по видеотелефону проверять работу своих подчиненных. Или как приятно будет родственникам, которые давно не виделись и живут в разных краях света, не просто поговорить, но и увидеть друг -друга. А может это и первый шаг к индивидуальному телевидению. Во втором тысячелетии, наверно, телефон без видеосвязи будет выглядеть как нынче «африканские тамтамы», которые использовались в Африке как телеграф.

Как это происходит. Для сеанса видеотелефонии необходимо, что бы обе стороны имели видеотелефон (ISDN телефон оборудованный камерой и экраном). Сеанс может происходить как в экономичном режиме (для экономии средств), так и в режиме максимального качества изображения, причем независимо от расстояния между абонентами.

Инструментом связи является ISDN-видеотелефон.

Видеотелефоны. Многие организации имеют географически удаленные подразделения, расположенные в других городах или странах. Сотрудникам этих филиалов приходится периодически выезжать в командировки для встреч с руководством, коллегами, заказчиками и поставщиками. С развитием сетей ISDN появилась реальная возможность заменить поездки сеансами видеотелефонии и, таким образом, не только сэкономить время и деньги, но и значительно повысить оперативность принятия решений.

ISDN и удаленный доступ к ЛВС

Сегодня работа любой средней или крупной компании, имеющей географические рассредоточенные офисы, вряд ли будет эффективной без организации удаленного доступа к ЛВС филиалов. Для этого часто приобретают выделенную линию, но это не всегда дает нужный эффект. Частые обрывы связи, низкая скорость обмена. А иногда это просто не возможно, так как длина линии превышает приемлемую для ваших модемов. Стоимость же волоконно-оптических, радиорелейных и спутниковых каналов связи для основной массы компаний все еще выглядит астрономической. В этом случае идеальным решением, как по функциональным возможностям, так и по стоимости является технология ISDN, способная обеспечить и приемлемый уровень производительности, и необходимое качество передачи информации, и максимально полный перечень услуг — и все это за вполне доступную цену.

Сети ISDN способны обеспечивать такие функции, как связь по требованию, пропускная способность по требованию (объединение нескольких B-каналов в один логический канал), компрессия данных в канале, защита информации, позволяя реализовывать самые разнообразные решения проблем организации связи с филиалами.

Допустим, существует два удаленных офиса. Что бы их объединить достаточно, в каждый их них провести ISDN линию и приобрести ISDN/Ethernet маршрутизатор. Скорость обмена между сетями будет 128 кбит/с. Кроме того, вы можете параллельно с информационным обменом использовать ISDN телефон, без разделения сетей. Но с использованием ISDN телефона, во время работы последнего, скорость обмена между сетями упадет до 64 кбит/с, но только на время его работы!

Сетевые коммутаторы, маршрутизаторы. Призваны объединять удаленные ЛВС, обеспечивая тем самым оперативный доступ к корпоративным информационным ресурсам, например базам данных.

ISDN и Internet

Такие сервисы, как WWW (World Wide Web), обеспечивают доступ абонента практически к любой интересующей его информации, предоставляют возможность «поделиться» ею с широким кругом абонентов, а также позволяют создавать постоянно действующие каналы для технической поддержки пользователей. Подобный набор услуг предполагает обмен по сети Internet самого широкого спектра сообщений, включая графику, звук, текст и цифровые данные, что, в свою очередь, предъявляет весьма жесткие требования к пропускной способности сетей. Существующие сегодня способы установления соединений по аналоговым телефонным линиям с помощью модемов не способны обеспечить требуемой производительности, а также накладывают ряд ограничений на использование сервисных функций, крайне важных для организации современного бизнеса. Иными словами, имея в своем арсенале обыкновенный модем и мощный ПК, вы обрекаете последний на значительный простой и, следовательно, крайне медленную его аммортизацию, ведь современный ПК, оборудованный специальным ISDN адаптером, может выступать в роли видеотелефона, при этом предоставляю массу других полезных функций (например работать факсом или автоответчиком или).

ISDN и видеоконференции

Еще один аргумент в пользу ISDN — наиболее прямой и естественный путь к организации реальных видеоконференций. Правда, число участников не должно превышать четырех, однако рабочие совещания двух-трех человек можно проводить в режиме реального времени. В определенной степени на рост интереса к ISDN оказывает влияние развитие систем мультимедиа. Так, многие коммерческие радиостанции на Западе используют ISDN для передачи стереозвука с высоким качеством. Кроме того, сейчас на рынке появились охранные системы и системы видеонаблюдения, работа которых основана на использовании принципов ISDN.

Средства ISDN

Любая концепция должна базироваться на комплексе средств, посредством которых она может быть реализована. ISDN не является исключением. К числу основных средств ISDN можно отнести:

ISDN-станции (ISDN-коммутаторы);

ISDN-терминалы (цифровые телефонные аппараты);

внутренние адаптеры ISDN (мосты/маршрутизаторы) для подключения ПК к ISDN-сети;

внешние устройства (блоки) для подключения ПК или ЛВС к ISDN-сети;

сетевые окончания (Network Terminator);

линии связи (интерфейсы PRI и BRI).

Основные понятия ISDN

Канал «B» (Bearer) — канал для передачи голоса, данных, видео c пропускной способностью 64 Кбит/с. Он предоставляется «чистым», т.е. вся его полоса пропускания доступна для передачи информации, а вызовы, сигнализация и другая системная информация передается по D-каналу.

Канал «D» (Delta) — служебный канал для передачи управляющих сигналов с пропускной способностью 16 (BRI) или 64 (PRI) Кбит/с. Один канал типа «D» обслуживает 2 или 30 (Европа) В-каналов и обеспечивает возможность быстрой генерации и сброса вызовов, а также передачу информации о поступающих вызовах, в том числе о номере обращающегося к сети абонента. Некоторые операторы и производители телекоммуникационного оборудования поддерживают передачу через D-канал дополнительной информации, например, организуют канал X.25 или поток данных с телеметрической информацией со скоростью передачи до 9,6 Кбит/c. Но такое расширение возможностей канала не соответствует стандарту.

BRI (Basic Rate Interface) — стандартный базовый интерфейс с пропускной способностью 144 Кбит/с (EuroISDN); он объединяет два канала «B» и один канал «D». К интерфейсу BRI можно подключить до восьми различных ISDN-устройств. При этом каждому устройству выделяется свой индивидуальный номер (multiple subscriber numbers). Очень важная особенность ISDN состоит в том, что для установки BRI-розетки оператору обычно не требуется прокладывать новую телефонную пару — используется обычная линия ТСОП.

Физическим уровнем интерфейса BRI, определяющего правила взаимодействия конечных пользователей и коммутатора ISDN, служит обычная витая пара, которая работает в дуплексном режиме передачи данных, — так называемый U-интерфейс. Внутри зданий используется кабель из двух витых пар — S/T- интерфейс, позволяющий подключать до восьми оконечных ISDN-устройств. Поэтому для подсоединения внутренней проводки к внешней линии необходимо устройство NT1 (одно на каждый BRI-интерфейс). Схема подключения NT1 и другого оконечного оборудования приведена на рисунке.

PRI (Primary Rate Interface) — этот интерфейс объединяет несколько B-каналов (например, в Европе — 30 В-каналов с общей полосой пропускания 2,048 Мбит/с). В отличие от BRI, он поддерживает только одно оконечное устройство. Но подключив, например, локальную АТС или маршрутизатор c поддержкой ISDN, можно разбить PRI на множество BRI-интерфейсов. В настоящее время для предоставления офисам PRI-сервиса широко используется абонентская цифровая линия на одной (SDSL) или двух (HDSL) телефонных парах.

SS7 (ОКС7) — система Общей канальной сигнализации номер 7.

Она была разработана и стандартизована комитетом CCITT (ITU) для увеличения возможностей по интеграции речи и данных, эффективного использования в телефонии компьютерных систем, быстрой установки соединений и качественной маршрутизации вызовов, использования единых информационных баз данных, интеграции и полной совместимости различных видов связи (телефония, сотовая связь, передача данных) вне зависимости от страны или региона и, в итоге, получения качественно нового уровня сервиса. ОКС7 охватывает три нижних уровня семиуровневой модели информационных сетей ISO и состоит из двух подсистем. Message Transfer Part (MTP) отвечает за передачу сообщений сигнализации, осуществляет функции обнаружения и исправления ошибок и ряд дополнительных функций. UP (User Part) — подсистема более высокого уровня — отвечает за поддержку пользователя и включает в себя часть ISUP (Integrated Services User Part), отвечающую за ISDN-сети, часть TUP (Telephone User Part), отвечающую за телефонию, и ряд других.

В России в качестве базового стандарта для создания общегосударственной системы внедрения OKC7, сетей с интеграцией услуг и сетей подвижной связи принят ISDN.

ISDN в России

До недавнего времени цифровые сети с интеграцией услуг чаще упоминались как предложения зарубежных провайдеров. Тем не менее в некоторых городах России уже создана и продолжает развиваться инфраструктура ISDN. Пока сервис ISDN можно получить, в основном, только в крупных городах — Москве, Санкт-Петербурге, Новгороде, Нижнем Новгороде, Перми. Цифровые телефонные станции, которые, в принципе, могут поддерживать или поддерживают сервис ISDN, работают примерно в 80 городах России. Для координации их работы и решения проблем совместимости ведутся работы по созданию общенациональной российской цифровой сети общего пользования на основе единых стандартов и протоколов ITU, в частности общеканальной сигнализации OKC7 (SS7).

В Москве первым оператором, предоставляющим услуги ISDN, стала российско-британская компания «Комстар», предлагающая подключение к каналам ISDN с 1994 г. Компания «Комстар» смонтировала в Москве современную телефонную коммутационную систему с поддержкой ISDN «SystemX» английской фирмы GPT, которая соответствует международным стандартам. В основе инфраструктуры цифровой сети «Комстар» лежат высокоскоростные ВОЛС, протяженность которых увеличивается c каждым годом и которые охватывают все новые и новые районы. Для повышения надежности волоконно-оптические SDH-каналы, соединяющие концентраторы ISDN, закольцовываются. Подключение абонентов к концентраторам осуществляется как по интерфейсам BRI, так и по PRI. Кроме того, «Комстар» очень активно работает в области предоставления доступа к глобальным сетям, в частности Internet, по коммутируемым каналам 64 или 128 Кбит/с. Новые решения «Комстар» и новое оконечное оборудование тестируются специалистами компании Step Logic.

Помимо «Комстар», в Москве услуги ISDN предоставляют еще несколько операторов, в том числе Sovintel и Combellga. Весной 1997 г. начнет предоставлять услуги ISDN компания «Телмос», совместное предприятие МГТС и Lucent Technology. «Телмос» является владельцем собственной волоконно-оптической сети связи, в которой используются цифровые телефонные станции 5ESS производства AT&T, поддерживающие различные сетевые протоколы передачи данных и речи, голосовую почту, виртуальные АТС (Centrex). Магистральная сеть «Телмос» базируется на технологии SDH и, для повышения надежности, реализована в виде нескольких колец.

Работу с технологией ISDN компания «Телмос» собирается начать с предоставления пользователям BRI-доступа. Далее планируется обеспечить поддержку международного ISDN-трафика и выход на других российских провайдеров ISDN, в том числе расположенных в других регионах.

Уже к 1996 г. цифровое оборудование ISDN было установлено более чем на половине московских АТС. Сейчас тенденция такова, что количество работающих концентраторов удваивается каждый год. Москва по доступности для пользователя линии ISDN не уступает США.

Несмотря на то, что существуют проблемы с прокладкой новых магистралей, модернизацией АТС, финансированием и совместимостью, общее количество современных сетей, в том числе ISDN, в России неуклонно растет. И хотя сегодня эти сети доступны далеко не повсеместно и реально с ними может работать лишь небольшой круг клиентов, можно предположить, что через несколько лет ситуация кардинально изменится.

цифровой сеть телефонный связь

Заключение

ISDN — это перспективное направление развития, как телефонии, так и технологий передачи данных. Гибкость ISDN сервиса, придает таким решениям универсальность и масштабируемость. Прекрасное качество соединения и возможность одновременно проводить телефонный разговор и соединяться модемом с Internet — провайдером, является одной из главных причин перехода домашних абонентов на ISDN. Кроме того, присвоение разных абонентских номеров в пределах одной линии, решит проблемы приватных звонков и отпадет необходимость установки отдельной телефонной линии.

На сегодняшний день многие организации устанавливают мини-АТС для возможности использования дополнительных услуг и средств внутренней коммутации. Эти лишние затраты можно избежать с помощью перехода на ISDN. Дополнительные услуги ISDN могут применяться не только в пределах организации, но и с любым ISDN абонентом. Тем более, что спектр этих услуг у ISDN намного шире чем у мини-АТС.

Большие перспективы видны в интегрированных сетевых решениях, когда абоненты применяют ISDN одновременно как телефонную сеть, так и как сеть передачи данных. Это приводит к экономии средств на дополнительной регистрации в изолированных сетях передачи данных. Используя современные ISDN-маршрутизаторы можно одновременно решить проблемы соединения удаленных офисов и проблему постоянного выхода в Internet.

Все больше современного оборудования переходит на цифровые технологии, и время повсеместного перехода на цифровую связь уже не за горами.

Список используемой литературы

1. Информатика и информационные технологии 10-11кл. Н.Д. Угренович — Москва, 2002г.

2. www.sci.smolensk.ru

3. www.euro-site.ru

4. www.dom.mks

5. www.nrl.ru
