1. Курсовая работа на тему: «Проектирование SDR приёмника»

Выполнили студенты
группы М4О-507С-17
Левченко А. С.
Лоза В. А.

2. Задание

Разработать структурную схему (рассчитать
требуемые коэффициент усиления,
коэффициент шума, точку IP3 аналогового
тракта); выбрать АЦП и элементную базу
аналогового тракта. Определить структуру
цифрового понижающего преобразователя
частоты (DDC).
Определить требования к фазовым шумам
гетеродина аналогового тракта и тактового
генератора АЦП

3. Технические характеристики ЦРПрУ:

Чувствительность -121дБм при SNR = -19дБ;
Полоса сигнала 5 МГц;
Полоса аналогового тракта 20 МГц;
Частота дискретизации АЦП 61,44 МГц;
Промежуточная частота IF = (3/4) 61.44МГц;
Chip Rate 3.84 MCPS;
Коэффициент сжатия (база сигнала) 25дБ;
Уровни блокирующих сигналов:
CDMA помеха -40 дБм,
двухчастотная помеха -48дБм.

4. Расчёт аналоговой части SDR приёмника

Первоначальная оценка коэффициента усиления аналогового тракта
приёмного устройства:

Обновлено: 31.03.2023

Технология прямого цифрового преобразования сигналов всё больше завоёвывает мир. В этой статье будет максимально просто описаны способы и методы которые используются в оборудовании для радиолюбителей. 1 — классическая схема супергетеродина с цифровой обработкой сигнала

Многие продвинутые модели трансиверов сейчас строятся по приведённой выше схеме. Цифровая обработка начинается на низкой ПЧ (в районе 10-40кГц), а до этого приёмный тракт такой же как у классического супергетеродинного приёмника.

Это не SDR в чистом виде, такая схемотехника характерна для современных трансиверов ICOM и YAESU. Недостатки супергетеродинов здесь сохраняются, хотя и частично компенсируются, за счёт цифровой обработки НЧ-сигнала.

Главными элементами конструкции, определяющими характеристики приёмника, являются смесители и ПЧ фильтры, хотя DSP обработка сигнала и вносит значительную лепту в конечный сигнал. Ярким представителем этой технологии является трансивер ICOM IC-7600.

2 — SDR приёмник с переносом спектра на низкую частоту

На блок-схеме выше мы видим SDR приёмник, называемого условно первым поколением. Недостаток в том, что принимаемый спектр сначала переносится на звуковую частоту и затем начинается его обработка. В качестве АЦП (аналого-цифровой преобразователь) может быть использована продвинутая звуковая карта, она и определяет основные характеристики приёмника.

Первый смеситель квадратурный балансный, работающий в ключевом режиме, далее стоит АЦП. Чем больше разрядность и скорость — тем выше основные характеристики приёмника.

Типовым преедставителем этой технологии, является трансиверная приставка к компьютеру SunSDR и SDR-1000.

3 — SDR приёмник с обработкой сигнала на принимаемой частоте

Это современная технология. Смесителя нет! ПЧ нет! Сигнал приходящий в антенну, сразу подвергается оцифровке. Это называется прямой оцифровкой сигнала. АЦП работает на приёмной частоте.

Трансиверы с такой схемотехникой выпускает FlexRADIO, SunSDR, Zeus Radio и другие производители.

Характеристики приёмника во многом определяет АЦП (аналого-цифровой преобразователь), а возможности определяются программой. Цифровую обработку сигнала после АЦП, производят с помощью программируемых логических интегральных схем (ПЛИС).

Принцип работы SDR основывается на оцифровке принятого радиосигнала и дальнейшей обработке его уже в цифровой форме.

Tехнология прямого цифрового преобразования и прямого цифрового синтеза (DDC/DUC), с диапазонными фильтрами, позволяет получить максимально высокие характеристики приёмного тракта. Важно, чтобы АЦП был 16-и разрядным, с частотой не менее 100мГц.

Большая нагрузка по оконцательной обработке принимаемого сигнала ложиться на компьютер, поэтому он должен быть современным.

В настоящее время активно развивается технология direct RF sampling. Это оцифровка сигнала на принимаемой частоте. Необходимые АЦП уже выпускаются.

Как известно, Герц не предвидел возможности применения электромагнитных волн в технике. В самом деле, было трудно увидеть в слабых искорках, которые Герц рассматривал в лупу, будущее средство связи, перекрывающие ныне космические расстояния до Венеры и Марса и позволяющее управлять самоходным аппаратом на Луне. Даже человеку с неистощимой фантазией, знаменитому писателю Жюлю Верну не удалось предвидеть радиосвязь, и герои его романа “Плавучий остров”, написанного после опытов Герца, не знают способов беспроволочной связи.

Сегодня же современный мир невозможно представить без радиосвязи, телевидения, радиовещания, радионавигации. В основе этих отраслей лежат принципы генерации и распространения электромагнитных волн в пространстве. Радиотехнические методы и устройства применяются в автоматике, вычислительной технике, астрономии, физике, химии, биологии, медицине.
Современные ноутбуки, сотовые телефоны, КПК и прочие мобильные устройства имеют множество дополнительных функций, позволяющих поддерживать связь друг с другом, выходить в шнтернет, обмениваться информацией, слушать радио, управлять различными устройствами и т.п.

Зачастую одно и то же устройство оснащено поддержкой нескольких стандартов и методов передачи, причём как проводных, так и беспроводных. Однако для корректной одновременной работы нескольких приложений необходимо, чтобы информация передавалась по нескольким параллельным каналам.
Сейчас это реализуется с помощью многоядерных процессоров или на нескольких кристаллах. Но есть более подходящий путь: использование программно-конфигурируемого радио — Software Defined Radio (SDR).

Все его настройки и параметры задаются программно, а само устройство помещается на одном кристалле, имеет очень малый размер и значительные функциональные возможности.

Глава 1. Технология SDR

Устройства связи, в которых предусмотрена возможность изменения рабочего диапазона, типа модуляции, стандарта связи и ряда других параметров, можно назвать настоящей панацеей в нынешней ситуации, когда мы имеем несколько различных стандартов и технологий, нацеленных на разные приложения, и массу зачастую несовместимого радиооборудования. Технология SDR призвана решить проблемы несовместимости, она позволяет создавать унифицированные многофункциональные беспроводные терминалы с большим сроком жизни.

Существует так же несколько определений SDR технологий, которые можно встретить в информационных ресурсах.

На Форуме разработчиков SDR можно найти и совсем короткое, но емкое определение:

Определение шнститута инженеров по электротехнике и электронике:

  • В программно определяемом радиооборудовании РЧ параметры функционирования, могут быть установлены или изменены при помощи программного обеспечения и/или оборудования, с помощью которого это достигается. Это касается диапазонов частот, типа модуляции, выходной мощности, но не ограничивается только этими параметрами.
  • Концепция SDR применима ко многим технологиям радио и стандартам. В мобильном оборудовании SDR методы применимы и к передатчикам, и к приемникам. Концепция не относится к изменениям параметров режима работы, которые происходят в течение нормального предустановленного (pre-installed) и предопределенного (predetermined) функционирования радиооборудования, соответствующего системным техническим требованиям или стандарту.

Определение SDR, данное Федеральной комиссией связи FCC (США):

  • Радиооборудование, включающее приемопередатчик, в котором такие параметры режима работы, как диапазон частот, тип модуляции и выходная мощность, могут быть изменены при помощи программного обеспечения без любых изменений в аппаратных компонентах, используемых для излучения радиочастот.

Такая концепция выполнения радиооборудования является альтернативой традиционным многодиапазонным и многомодовым устройствам, в которых для каждого диапазона, стандарта или технологии используются отдельные специализированные компоненты или даже тракты РЧ блока.

Принятый аналоговый сигнал оцифровывается и затем обрабатывается с использованием цифровых сигнальных процессоров. Преобразование сигнала в цифровую форму может произойти в РЧ, ПЧ или бейсбенд (информационном) трактах. В тракте передачи модулированный сигнал в генерируется в цифровой форме, а его преобразование в аналоговую форму для последующей передачи может производиться в ПЧ или РЧ трактах.

В идеальном случае радиооборудование SDR не должно иметь аналоговых функциональных узлов, за исключением малошумящего усилителя МШУ тракта приема и усилителя мощности тракта передачи (рис. В SDR приемопередатчиках аналоговый сигнал должен преобразовываться в цифровой на выходе антенно-фидерной системы и проходить далее обработку только в цифровой форме. На современном же этапе развития техники для реализации входной части приемника используются раздельные аппаратные устройства для каждого диапазона, а программно определяемая обработка сигналов производится только на частотах ПЧ.

Таким образом, программно-определяемое радиооборудование обладает рядом характерных свойств. Основной отличительной чертой такого радиооборудования является то, что программируемость устройств, реализованная программно (software programmability), в отличие от реализованной аппаратно (hardware programmability), позволяет изменять основные параметры и характеристики радиооборудования наиболее простым образом.

Ресурс дорогостоящего оборудования, такого как базовые станции сотовой связи, на сегодняшний день существенно превышает срок их конкурентоспособности по предоставляемым услугам и параметрам. В то же время модернизация уже развернутых систем связи практически невозможна, поскольку требует полной замены существующего оборудования. Разрабатываемые в рамках тех или иных стандартов улучшенные алгоритмы обработки сигнала и новые виды сервиса не могут быть внедрены по причине их низкой окупаемости. Аналогичный эффект — в случае перехода от одного стандарта связи к другому. Существующие приемопередатчики разработаны, как правило, для работы с сигналами, соответствующими одному определенному стандарту связи. При необходимости работы с сигналами других стандартов пользователь вынужден полностью менять оборудование. Конкурентные преимущества в этих условиях получают системы с наибольшей гибкостью.

Технология SDR (Software Defined Radio) позволяет решать такие проблемы и позволяет «малой кровью» модернизировать одну из наиболее сложных и дорогих частей приемо-передающей аппаратуры — ее трансивер. Трансивер, разработанный в концепции SDR, обеспечивает поддержку широкого спектра стандартов связи. Перепрограммирование трансивера для его адаптации под другой стандарт связи не влечет за собой изменения в аппаратной части. Отличительными чертами таких устройств являются:

ИСпользование SDR технологии обусловлено тем, что она позволяет принимать и передавать сигналы с использованием разных частот и стандартов, выбор которых зависит от самых различных факторов. Эта технология поддерживается как производителями оборудования, так и поставщиками услуг систем связи и позволяет устранить противоречие между ними: производители используют стандарты, четко описывающие систему и позволяющие им производить крупные партии стандартных устройств, поставщики же не любят эти стандарты, поскольку стандарт делает затруднительным дифференциацию услуг. SDR технология позволяет
производить стандартные устройства и делать эти устройства уникальными программным способом. При этом конечный пользователь получает большую «мобильность», благодаря возможности использования мультистандартных мобильных станций, в которых переключение с одного стандарта на другой происходит автоматически без участия последнего.

Одной из составных частей концепции SDR является использование цифровой ПЧ (промежуточной частоты) для обеспечения режимов Digital IF на прием и Direct IF на передачу, и перепрограммируемых устройств частотной селекции сигнала.

Важность использования цифровой ПЧ в идеологии построения приемника тесно связана с удешевлением аналоговой его части. Если параметры цифрового фильтра могут быть улучшены за счет повышения его порядка и разрядности, то для аналогового фильтра ситуация совсем иная. Параметры цифровой фильтрации и гетеродинирования на практике обычно ограничены здравым смыслом разработчика, в то время как для аналоговых устройств ограничения чисто физические, такие как самые разнообразные шумы и нелинейности. Именно этим обусловлено использование нескольких гетеродинов и поэтапной аналоговой фильтрации.

SDR включает аппаратную и программную части. Аппаратная состоит из трех функциональных блоков

Секция базовой станции, содержащая протокол второго уровня (Layer 2, согласно семиуровневой модели OSI), выполняет базовые операции связи: установку сеанса связи, уравнивание, хоппинг, восстановление тайминга, корреляцию и т. д. В программно-управляемом радио протокол второго уровня и операции модуляции/демодуляции реализованы программно.

Архитектура программной части изображена на схеме:

По сути, ее функция сводится к распределению ресурсов аппаратных средств для их использования различными приложениями связи и трансляции протокола второго уровня вышестоящим протоколам (WAP, TCP/IP).

В приемной аппаратуре построение дешевого и малошумящего аналогового тракта возможно только за счет ослабления требований по фильтрации в нем сигнала и обеспечении всей необходимой избирательности в цифровом тракте. С учетом мультистандартного характера проектируемого устройства, которое к тому же может быть многоканальным, использование цифровой ПЧ представляется единственно возможным вариантом обработки принимаемого сигнала.

С передатчиком ситуация обстоит еще интереснее. Поскольку современные системы используют самые разнообразные схемы модуляции, требующие зачастую сложных и высокоточных схем формирования квадратурных компонент сигнала (зачастую многоканальных), сформировать их на нулевой частоте просто не представляется возможным.

Таким образом, использование технологии SDR обусловлено тем, что она позволяет обрабатывать и передавать сигналы с использованием разных частот и стандартов, выбор которых зависит от самых различных факторов.

Глава 2. Основные особенности SDR

Ниже на рис. 4 и 5 соответственно иллюстрируются основные недостатки традиционного аналогового подхода и достоинства использования цифрового SDR приемника для построения радиоприемных каналов.
Принятые на рис. 4 и рис. 5 сокращения: ВЧ — высокая частота; ПЧ — промежуточная частота; НЧ — низкая частота.

Недостатки традиционного аналогового приемника: требуется точная настройка; чувствительный к температуре и разбросу параметров компонентов; нелинейные искажения; сложно строить перестраиваемые фильтры и фильтры с подавлением более 60ДБ.

Достоинства SDR приемника: не требует настройки; низкая чувствительность к температуре и разбросу параметров компонентов; простая реализация перестраиваемых фильтров с подавлением более 100Дб; высокая точность и широкий диапазон перестройки фазы и частоты гетеродина.

Глава 3. Перспективы SDR технологии

В прошлом году появились специальные методы оптимизации программ, которые позволяют автоматически выбросить неиспользуемый код и подобрать оптимальный размер памяти для данной системы.

Глава 4. Технологии SDR на службе у разработчиков систем

В телекоммуникационных технологиях продолжается стремительный переход от аналоговых методов передачи и обработки сигналов к цифровым. Все больше функций современных радиосистем реализуются посредством программного обеспечения (ПО), что приводит к появлению радиооборудования, функциональность которого задается и изменяется программно. Речь идет о технологии
SDR (Software-Defined Radio, программно определяемое радио). До недавнего времени с этой технологией связывали исключительно телекоммуникационные приложения. Однако специалисты компании «Центр АЦП» создали SDR-платформу, позволяющую строить на ее основе не только телекоммуникационное, но и контрольно-измерительное оборудование.

Сигнал после первичной обработки в цифровом приемной обработке во внешнем устройстве (компьютере). Для передачи непрерывного цифрового потока IQ внешнему устройству предусмотрен интерфейс USB 2.0 (сигнал с полосой от 30 кГц до 3 МГц), а также цифровой порт вывода (полоса от 30 кГц до 30 МГц).

Высокая частота дискретизации 200 МГц с мгновенным линейным динамическим диапазоном 87 дБ обеспечивают минимальное время измерения параметров сигнала во всей полосе частот и минимальное число пораженных частот, а также позволяет работать с широкополосными сигналами. Кроме того, благодаря высокой частоте дискретизации достигаются высокие соотношения сигнал/шум в узкой полосе частот за счет дополнительной цифровой фильтрации.

Заключение

В будущем системы связи будут совмещать множество технологий передачи информации. С точки зрения пользователя это означает, что все возможные операции можно будет проводить с помощью одного и того же устройства. Для этого нужна поддержка всех скоростей работы, типов модуляции, физических полос пропускания и несущих частот в одном устройстве.

Возможно, потребуется наличие нескольких антенн и передатчиков для работы параллельных приложений. Такие системы уже начинают появляться. Однако проблем на пути к системам программно-определяемой связи остаётся ещё очень много.

В первой части были описаны основные виды SDR-устройств и кратко были приведены их характеристики. Во второй части я расскажу подробнее о плюсах и минусах SDR, также будут приведены примеры использования этой технологии.

Продолжение под катом (осторожно, траффик).

Если кто пропустил первую часть, желательно начать с нее, чтобы лучше понимать о чем речь.

Преимущества SDR

Панорамный обзор эфира

Посмотреть как это выглядит и послушать что творится в эфире, может любой, открыв web-панораму на голландском SDR. Как пример картинки оттуда, хорошо видна работа ППРЧ (но это не точно).

Регулируемые цифровые фильтры и звуковые эффекты

Аналогично могут задаваться настройки шумоподавления, коэффициенты АРУ и пр.

Возможность измерений

SDR это довольно-таки точный измерительный прибор. Начиная от банального отображения уровней разных станций в децибелах, до оценки помех, качества сигнала и пр. Все недостатки своего или чужого сигнала отлично видны на спектре.

Для примера, на картинке виден сигнал FM-станций. Сразу видно кто где вещает, с каким уровнем, какие станции мешают друг другу.

Также можно использовать SDR как анализатор спектра.

Широкополосная обработка

Прием сигнала сразу широкой полосой в несколько мегагерц открывает удивительные возможности для обработки сигналов. Любители азбуки Морзе и радиосоревнований, например, могут декодировать позывные сразу в широкой полосе (хотя, по-моему, это неспортивно, но это другой вопрос).

С помощью SDR и Virtual Audio Cable пользователи с раздвоением личности могут слушать сразу две станции, одну в правое ухо, другую в левое 😉

Можно предположить, что в проф. устройствах обработка широкой полосы дает большие возможности по поиску, классификации, обнаружению и подавлению различных сигналов. Вероятно, технология активно используется в радарах и прочих устройствах.

Прием и передача практически любых видов модуляции

Обработка сигналов делается на ПК, поэтому вычислительные возможности ограничены лишь наличием нужных декодеров. AM, FM, WFM, DRM, DAB+, TETRA и много других страшных слов — практически для всех современных открытых протоколов можно найти декодер.

Что касается передачи, то владельцы URRP или LimeSDR могут, например, поэкспериментировать с DAB+.

Широкополосная запись и воспроизведение

Т.к. в SDR все данные пишутся изначально в цифре, нет проблем записать всю полосу сразу целиком, чтобы прослушать или проанализировать потом. В одной записи может содержаться сразу несколько радиостанций, которые можно прослушать точно также, как с реального приемника. Это чем-то похоже на RAW-файл с фотокамеры, где постобработку (баланс белого и пр) можно сделать уже после съемки.

По ссылке приведен пример записи с шириной полосы 760КГц, панорама которой выглядит вот так:

В записи можно найти сразу много чего — маяк точного времени, телеметрию, приводные маяки, вещательные станции. Открыть ее можно в Matlab бесплатной программе HDSDR. Недостаток здесь только один, это большой размер. Одна минута записи при таком битрейте занимает 350Мбайт. Но разумеется, при реальных записях нет смысла писать все подряд, можно выбрать ширину полосы в зависимости от задач.

Удаленная работа

Еще одно активно развивающееся направление. Некоторые SDR приемники и трансиверы имеют возможность удаленной работы — т.к. приемник доступен по IP-адресу, то нет принципиальной разницы, стоит он рядом на столе или в 100км на даче (разумеется, битрейт передачи нужно настроить в соответствии с шириной интернет-канала). Учитывая, что помех в городах все больше и больше, это может стать весьма актуальным.

Инженерные и исследовательские задачи

Разумеется, при наличии широкополосной записи и воспроизведения, открываются большие возможности для отладки разных сигналов, протоколов, тестирования методов ЦОС и пр. Специализированные девайсы для исследовательских целей (USRP) позволяют работать full duplex, также могут иметь несколько входов и возможность синхронизации, что позволяет тестировать такие алгоритмы как direction finding.

С помощью GNU Radio можно создавать и тестировать сложные системы обработки сигналов, используя большое количество готовых блоков.

Преимущества надеюсь, понятны, поговорим о недостатках.

Недостатки SDR

Только стационарная работа

Главный недостаток для большинства пользователей — SDR это фактически стационарный настольный прибор, брать его с собой весьма неудобно и некомфортно. В городах, увы, уровень помех зачастую зашкаливает, а портативных приемников с SDR и IQ-записью пока практически нет.

В последние годы стали появляться приемники и трансиверы, сделанные по SDR-технологии, но компактного и легкого устройства, которое можно было бы просто взять с собой, пока на рынке так и нет. Конечно, при желании можно взять с собой ноутбук, SDR, антенну, провода, адаптеры, powerbank, но все это достаточно громоздко и неудобно. Рынка портативных SDR-устройств пока де-факто не существует. Из исключений разве что RDR-Pocket, но его цена порядка 1500Евро, и он выпускается только под заказ. Современные технологии вполне позволяют делать такие устройства, но на них просто нет платежеспособного спроса.

Как очевидно из описания, хороший SDR — это достаточно дорогостоящий прибор. Сверхбыстрые АЦП и ПЛИС, малошумящие каскады на входе, многослойные печатные платы, качественные фильтры и пр — цена хороших DDC SDR начинается от 500$ и выше, и дешево такое никак не сделать. Профессиональные приемники (USRP, Winradio) стоят от 1500$ и выше.

Сложная алгоритмическая часть

Энергопотребление и процессорные требования

Заключение

В предыдущей части некоторые задавались вопросом, зачем это вообще нужно, надеюсь отчасти удалось ответить этот на вопрос.

Все что планировалось, в одну статью опять не влезло. В следующей части будет рассмотрен программный интерфес к SDR-приемнику на языке Python, и возможно, немного работы с GNU Radio.

На этот раз я хочу вам представить свой любимый и неповторимый, всеволновый, приемник-радиосканер RTL SDR V.3! Это универсальный приемник с огромным диапазоном принимаемых частот, последняя версия которого V.3 практически не имеет никаких глюков и недостатков — что говорит о серьезном отношении создателей.

Что такое SDR приемник

По версии Википедии, SDR приемник — это

Программно определяемая радиосистема (англ. Software-defined radio, SDR) — радиопередатчик и/или радиоприёмник, использующий технологию, позволяющую с помощью программного обеспечения устанавливать или изменять рабочие радиочастотные параметры, включая, в частности, диапазон частот, тип модуляции или выходную мощность, за исключением изменения рабочих параметров, используемых в ходе обычной предварительно определённой работы с предварительными установками радиоустройства, согласно той или иной спецификации или системы.

Приемник подключается к компьютеру через USB порт (может подключаться к смартфону), абсолютно не нуждается в интернете, работает с живым эфиром!

Выглядит вот так :

Корпус приемника очень качественный (как и сам приемник), естественно покупать его стоит только у официального производителя, который имеет свой магазин на Алиэкспресс:

Корпус выполнен из алюминия с четкой надписью, на передней части устройства: адреса сайта разработчика, функций которые выполняет устройство, названия базовых электронных элементов , на которых построена схема радиосканера. С обратной стороны корпуса наклеен шильдик с датой производства устройства и написан официальный производитель.:

Алюминиевый корпус очень прочный, внутри выполнены ребра жесткости, выполняет защитную функцию платы и чипов, функцию радиатора ( чипы сильно греются градусов до 45-50- это нормальный режим работы), функцию экрана от радиопомех.

С одной стороны корпус заканчивается USB разъемом,с другой стоит антенный SMA разъем.

История создания сканера

История создания этого сканера — просто мистическая: приемник собран на микросхеме RTL2832U предназначенной для приема цифрового телевидения формата DVB-T, казалось бы ничего необычного,все смотрят телевизор, но неожиданным образом в 2012 году происходит утечка информации от производителя Realtek о недокументированных режимах работы микросхемы. Выяснилось, что микросхема может оцифровывать радиосигнал из антенного входа, а фильтровать и выделять полезный сигнал может процессор ПК. Радиолюбители всего мира просто обалдели: в один момент они получили радиосканер стоимостью в 20 долларов,практически идентичный тем, которые стоили свыше 500- 700 долларов!

Как выглядит приемник внутри

Вот так выглядит плата приемника:

Все четко и аккуратно, как на материнских платах компьютера.

Я покупал приемник с антенной, так как своей на разные диапазоны еще не делал, но этой антенны вполне достаточно для того, что бы послушать 2 метровый , 70 сантиметровый , FM диапазоны , можно даже декодировать цифровой сигнал радиостанций, чему я очень был удивлен :)!

Вот такая антенка идет в комплекте:

Телескопическая антенна с креплениями на гибкие ножки, можно прицепить куда угодно в любом положении( для приема вертикальной поляризации требуется ножки располагать вертикально), так же имеется крепление на стекло, что очень удобно — можно закрепить антенну на улице с внешней стороны окна.

Также в комплекте идет кабель с разъемами SMA длиной около 3 метров.

Что же реально можно послушать приемником ?

  • самое первое и простое, что вы услышите при первом включении приемника это будет множество радиошумов:)
  • потом выйдя в диапазон FM радио, вы услышите множество мощных FM станций.

Постепенно осваивая программное обеспечение и совершенствуя антенну услышите:

Установку и подключение радиосканера RTL-SDR , а также программное обеспечение, настройки и работу разберем в следующих выпусках.

Читайте также:



  • Реферат на тему видеоурок
  •

  • 1 общество как социальный способ бытия человека в мире реферат
  •

  • Банковское обслуживание юридических лиц реферат
  •

  • Математическое ожидание и дисперсия реферат
  •

  • Весенние полевые работы реферат

Проектирование бытового радиовещательного приёмника

Министерство образования и науки
Российской Федерации

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра радиотехники и защиты
информации (РЗИ)

Курсовой проект

по дисциплине: Устройства приёма и
обработки сигналов

на тему: «Проектирование
бытового радиовещательного приёмника»

Студент гр.143-М

Топчий В.В.

Руководитель доктор физико-математических наук, профессор

г.


Реферат

БЫТОВОЙ РАДИОВЕЩАТЕЛЬНЫЙ ПРИЕМНИК., ПРЕСЕЛЕКТОР,
ЧУВСТВИТЕЛЬНОСТИ ПРИЕМНИКА, УСИЛИТЕЛЬ РАДИОЧАСТОТЫ, ЗЕРКАЛЬНАЯ ЧАСТОТА, УПЧ,
АРУ.

Данный курсовой проект содержит _____ страницы, 12
источников, 20 рисунка и 3 таблицы.

Целью данного курсового проекта является разработка
радиовещательного приемника КВ диапазона.

Курсовой проект выполнен в текстовом редакторе “Microsoft Word 2010”.


Задание на
курсовое проектирование

Тема проекта: Бытовой радиовещательный приемник Б-РВП).

Назначение: бытовой радиоэлектронный аппарат предназначен для
приема и воспроизведения радиовещательных программ в соответствии с ГОСТ
5651-89

.        Исходные данные к проекту:

.1.     Диапазон частот — 17725 — 17900, (КВ, 13-16 м)

1.2.   Условия эксплуатации — стационарный;

.3.     Группа сложности — нулевая;

.4.     Чувствительность, ограниченная шумами,

при отношении сигнал/шум не менее 20 дБ

по напряжению со входа для внешней антенны, мкВ, не хуже —
30;

.5.     Односигнальная избирательность по соседнему каналу
при расстройке ±9кГц, дБ, не менее — 60;

.6. Односигнальная избирательность по зеркальному каналу, дБ,
не менее: 30

.7 Глубина ручной регулировки усиления, дБ — 50.

.8 Глубина ручной автоматической регулировки усиления, дБ —
60.

.9 Технологическая платформа структурной схемы РПрУ —
аналоговый инфрадинный приемник с цифровой промежуточной обработкой данных — SDR (Software Defined Radio).

.        Перечень вопросов, подлежащих разработке:

.1.     Разработку структурной схемы радиоприемника и ее
эскизный расчет;

2.2.   Электрический расчет принципиальной схемы и симуляция
работы в среде к. — л. CAD-системы следующих блоков приёмника:

Усилитель высокой частоты и преселектор;

Первый преобразователь;

Фильтр усилителя первой промежуточной частоты;

.3.     Сравнение расчётных характеристик приёмника с
заданными ТЗ.

.        Перечень обязательных чертежей:

.1.     Структурная схема приёмника;

3.2.   Принципиальная и монтажная схемы перечисленных выше
каскадов приёмника, выполненные в системе P-Cad.

.3.     Перечень элементов.

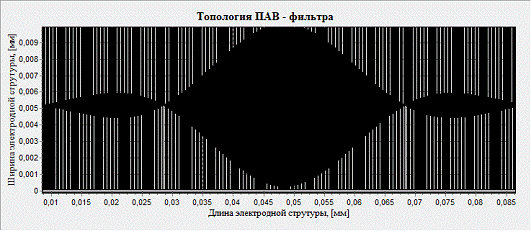

2.4.   Топологическая схема и АЧХ ПАВ-фильтра.

.        Перечень обязательных чертежей:

.4.     Структурная схема приёмника;

3.5.   Принципиальная схема преселектора и ПрЧ приёмника,

.6.     Перечень элементов.

. Список литературы:

4.1.   Бакеев Д.А., Дуров А.А., Ильюшко С.Г., Марков В.А.,
Парфёнкин Прием и обработка информации: Курсовое проектирование устройств
приема и обработки информации: Учебное пособие. Петропавловск-Камчатский. 2007.

4.2.   ГОСТ 5651-89. Аппаратура радиоприемная бытовая. Общие
технические условия.

.3.     Фомин Н.Н., Буга Н.Н., Головин О.В. и др. Под
редакцией Фомина Н.Н. Радиоприёмные устройства: учебник для вузов. — М.:
«Горячая линия» — Телеком, 2007. — 520с.

Дата выдачи задания 17.03 2014 г.

Срок сдачи готового проекта на кафедру 20.05 2014 г.

Подпись руководителя _______________

Подпись cтудента_____________


Содержание

Введение

1. Проектирование структурной схемы

1.1 Выбор типа структурной схемы приемника

1.2 Выбор промежуточной частоты

1.3 Обеспечение избирательности

1.4 Обеспечение чувствительности радиоприемного устройства

1.5 Фильтр усилителя первой промежуточной частоты

1.6 Требования к блоку АЦП

1.7 Результаты расчета структурной схемы

2. Расчет приемника на уровне принципиальных схем

2.1 Расчет преселектора

2.2 Расчет первого усилителя промежуточной частоты

3. Оценка чувствительности устройства

4. Система АРУ

Заключение

Введение

Важнейшим функциональным элементом радиотехнических систем
является радиоприемное устройство, способное воспринимать слабые радиосигналы и
преобразовывать их к виду, обеспечивающему использование содержащейся в них
информации. В состав радиоприемного устройства входят радиоприемник, антенна, оконечное
устройство. Приемники классифицируются по ряду признаков. По типу схем
различают детекторные, прямого усиления, сверхрегенеративные и
супергетеродинные приёмники.

В данном курсовом проекте рассматривается проектирование
непосредственно приемников, а типы и параметры антенн и оконечных устройств
учитываются лишь в той мере, в которой это необходимо для проектирования
приемников.

Для реализации курсового проекта я использовал
радио-телекоммуникационную систему (SDR). Данная технология позволяет заменить
огромнейшее разнообразие существующих и разрабатываемых конструкций
радиоприёмников и трансиверов, как серийных, так и, прежде всего, любительских,
построенных по сложной супергетеродинной
<#»803363.files/image001.gif»>

Рисунок 1.1 — Предварительная структурная схема инфрандинного
приемника приведена



1.2 Выбор
промежуточной частоты

Промежуточную частоту выбирают вне диапазона принимаемых
частот, по возможности удаляют от границ поддиапазонов для ослабления помех по
прямому каналу, а также от частот, на которых работают мощные радиостанции [1].

По возможности промежуточную частоту приемников ДВ, СВ и КВ
диапазонов выбирают из ряда стандартизированных значений: 0,076; 0,465 1,84;
2,9; 10,7; 24,975 МГц [5]. Выбранное значение ПЧ должно обеспечивать получение
необходимой полосы пропускания и избирательности по соседнему и зеркальному
каналам. Так в соответствии с ТЗ приёмник должен работать в КВ, выберем в
качестве промежуточной частоты fпр1=24,975 МГц, fпр2=0,465 МГц



.3
Обеспечение избирательности

В супергетеродинных приемниках частотная избирательность
определяется в основной ослаблениями зеркального и соседнего (или соседних)
каналов [1]. В приемниках в одинарным преобразованием частоты ослабление
зеркального канала обеспечивает преселектор, ослабление соседнего канала — в
основном УПЧ и частично преселектор. Промежуточная частота fпр должна лежать вне
диапазона принимаемых частот fс.

Избирательности по соседнему и зеркальному каналам, заданные
в техническом задании, необходимо распределить по структурным блокам приёмника.

Необходимо выбрать число каскадов и вид избирательных систем
ВЦ, УРЧ и УПЧ.

Преселектор может быть выполнен:

·        с одиночными контурами во входной цепи с
индуктивной или емкостной связью. Количество контуров преселектора не должно
превышать трех.

·        с двухконтурным полосовым фильтром во входной цепи
с индуктивной связью антенны с колебательным контуром. Причем такой преселектор
может содержать и дополнительный одиночный контур в усилителе радиочастоты
(УРЧ).

Рассчитаем параметры фильтров необходимые для работы на
заданной частоте. Для расчета возьмем выбранные ранее несущую частоту. Расчет
проведен в среде MathCad.

Первая промежуточная частота:  МГц;

Частота сигнала:  МГц;

Полоса пропускания контура:  кГц;

Добротность контура 1-го преселектора:

;

Число контуров преселектора: ;

Первая зеркальная частота:

 (1.2)

Относительная расстойка контура на зеркальной частоте:

;

Обобщенная расстройка контура:

 (1.4)

;

Ослабление зеркальной частоты одним контуром:

 (1.5)

, дБ;

Ослабление многоконтурным преселлектором зеркальной частоты:

 (1.6)

здесь  — количество контуров.

, дБ.

В таблице 1.1 приведены нормы частотной избирательности на радиовещательные
приемника, предусмотренные ГОСТ 5651-89 [5]. Нормы для других видов частотной
избирательности оговариваются дополнительно в ТУ.

Таблица 1.1 — Нормы частотной избирательности

Параметр

Группа сложности РПрУ

0

1

2

Норма

Односигнальная избирательность тракта приема
сигналов с амплитудной модуляцией, дБ, не менее: по соседнему каналу при
расстройке ± 9 кГц по зеркальному каналу в диапазонах волн: длинных средних
коротких

 60 70 (60) 60 (54) 30

 40 50 (40) 36 16

 По ТУ 40 (26) 34 (20) 12 (10)

Таким образом рассчитанные параметры удовлетворяют
требованиям для приемника 0 класса.



1.4
Обеспечение чувствительности радиоприемного устройства

Численно чувствительность оценивается минимальным уровнем
входного сигнала, обеспечивающим заданную выходную мощность при определенных
условиях [10].

Провожу предварительные расчеты минимального уровня сигнала
на входе проектируемого радиоприемного устройства. При расчете коэффициент шума
задан произвольно 50 дБ. Расчеты проведены в программной среде MathCad 15

Начальные данные для расчета: f0= 17.8 МГц — рабочая
частота, Δf= 175 КГц — полоса
частот, Ш=20 дБ — коэффициент шума

Рассчитываю уровень внешнего шума антенны

 (1.7)

Pn1 (f) = — 95.43 дБм

Определяю уровень внутреннего шума приемника

 (1.8)

Pn2 (Ш) = — 101. дБм

Определяю уровень внешнего шума на входе приемника

дБм

Определяю пороговую чувствительность приемника

 (1.9)

Pn= — 114.5 дБм

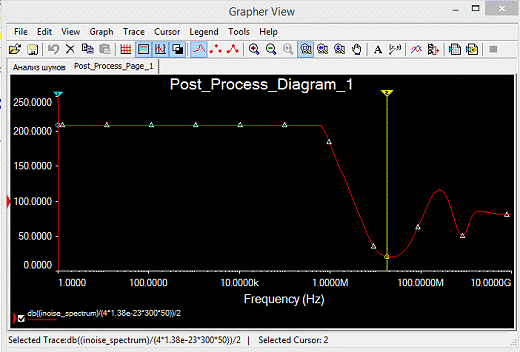

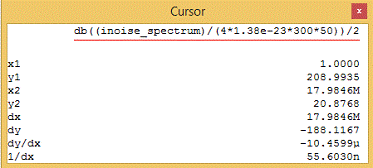

Рис. 1.2 — график шумовой зависимости

Как видно на графике в рабочем диапазоне частот преобладают
внешние шумы, что в свою очередь избавляет от выбора дорогостоящего
малошумящего операционного усилителя в преселекторе. Полученное в результате
значение минимального значения сигнала на входе ниже уровня, заданного в ТЗ.



.5
Фильтр усилителя первой промежуточной частоты

 (1.10)

На выходе первого преобразователя частоты частота второго
зеркального канала fз2 преобразуется в частоту fг1 — fз2 =
f З ПР, которая должна быть подавлена в тракте первой
промежуточной частоты фильтром Ф2 (рис.1.2), который для этого, в основном, и
предназначен. Фильтр Ф3 предназначен для подавления помех по соседнему каналу
приема.

Будем рассчитывать необходимое ослабление второй зеркальной
частоты.

 — частота сигнала,

 — вторая промежуточная частота,

∆f =175кГц — полоса пропускания фильтра.

Определим вторую зеркальную частоту:

 (1.11)

Определим добротность контура по формуле:

 (1.12)

Относительная расстройка контура на этой зеркальной частоте:

 (1.13)

Обобщенная расстройка контура:

 (1.14)

Теперь найдем ослабление второй зеркальной частоты одним контуром:

 (1.15)

здесь  — количество контуров,

Отсюда видим, что добиться необходимого ослабления второй
зеркальной частоты одним контуром не удается. Поэтому увеличиваем количество
контуров до тех пор, пока не добьёмся желаемого результата.

Увеличим количество контуров до

Однако для уменьшения габаритов схемы имеется возможность заменить
пять каскадов УПЧ1 на один широкополосный усилитель с ПАВ фильтром в нагрузке.
ПАВ фильтр обладает отличной добротностью и очень высокой избирательностью
[11]. Оценка ослабления зеркальной частоты ПАВ фильтром будет дана после
моделирования. Если она будет удовлетворять требованиям ТЗ, то возьмется за
основу построения усилителя первой промежуточной частоты.

1.6
Требования к блоку АЦП

Усилитель второй промежуточной частоты, который подавляет
частоты соседнего канала, а также последующие блоки приемника обработки сигнала
построены на цифровых устройствах.

Преимущества такой комбинированной обработки сигнала
велики. Одно из них — селекция полезного сигнала. Так как соседний канал
расположен очень близко к основному каналу, избирательность по соседнему каналу
должна быть особо точной. С аналоговыми устройствами не всегда можно добиться
необходимого результата, но когда сигнал представляет собой последовательность
двоичных чисел 0 и 1, то с ними можно делать, почти, все, что угодно.

Это означает, что применение цифровых устройств даст желаемый
результат по всем необходимым параметрам.

Для того, чтобы преобразовать непрерывный сигнал в цифровой,
нужно использовать аналого-цифровой преобразователь (АЦП).

Требования к АЦП так же много, как и другим блокам приемного
устройства. Один из важных параметров — это быстродействие процессора.

Имеется два этапа осуществления АЦП:

·        квантование во времени непрерывного
сигнала u (t);

·        оцифровка каждого отсчета; диапазон
возможных значений напряжений (umin, umax) делится на M интервалов длиной Δuшаг квантования по уровню.

Определяю частоту дискретизации

д= 2∙ Fв, (1.9)

Fk= 2∙ 17.900=35.8 МГц

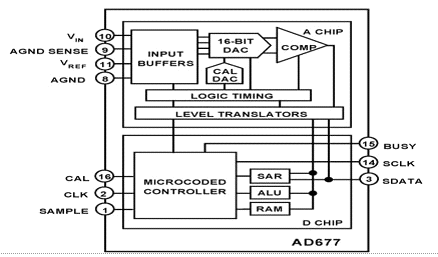

Определяю шаг квантования по уровню для АЦП AD677. функциональная
блок-схема приведена на рис. 1.3.



Рисунок — 1.3 ФУНКЦИОНАЛЬНАЯ БЛОК-СХЕМА AD677

 (1.10)

Umax= 10 мВ

Umin= — 5 мВ

М= 2048

Δu = 0,015/2048= 7,3 мкВ

Минимальный уровень напряжения, при котором работает данный АЦП по
паспортным данным составляет 0.37 В.

1.7
Результаты расчета структурной схемы

В результате расчёта структурной схемы был определен состав
приёмника, количество каскадов УРЧ, УПЧ, АРУ, а также определены исходные
параметры для электрического расчёта принципиальной схемы приёмника.

Примерная структурная схема приёмника показана на рисунке

Рисунок 1.4 — Структурная схема супергетеродинного приемника

Основные параметры структурной схемы приемника сигналов
сведены в таблице 1.4.

Таблица 1.2 — Основные параметры структурной схемы приемника

Название параметра

Значение параметра

Число каскадов УРЧ

4

Число каскадов УПЧ

5

Первая промежуточная частота, МГц

24,975

Вторая промежуточная частота, кГц

465

2. Расчет
приемника на уровне принципиальных схем



.1
Расчет преселектора

Преселектор необходим для подавления первой зеркальной
частоты и предварительной селекции сигнала. В п.1.5 в качестве преселектора был
выбран совмещенный фильтр Саллена — Кея с единичным усилением. Расчет проведен
в программной среде MathCad 15

Для расчета элементов фильтра нам понадобятся:

 — частота среза ФВЧ,

.725 МГц — частота среза ФНЧ.

Рассчитаем номиналы резисторов ФНЧ:

Рисунок 2.1 — Схема фильтра нижних частот

Здесь



Рассчитаем номиналы резисторов ФВЧ:

Рисунок 2.2 — Схема фильтра верхних частот

Здесь

Ф

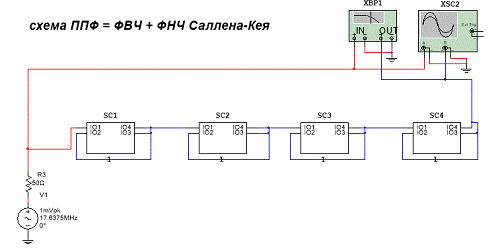

Теперь подставив значения параметров, смоделируем фильтр Саллена —
Кея в программной среде Multisim.

Рисунок 2.3 — Схема фильтрa Саллена — Кея

Для реализации схемы был выбран широкополосный операционный
усилитель AD8001AN.

Рисунок 2.4 — Схема каскада УРЧ

Так как один контур обеспечил необходимое ослабление зеркальной
частоты на 30 дБ. В итоге мы добились заданного ослабления на первой зеркальной
частоте, являющейся побочным продуктом первого преобразования частоты. В итоге
мы получили первую промежуточную частоту 24,975 МГц (достаточно высокая).

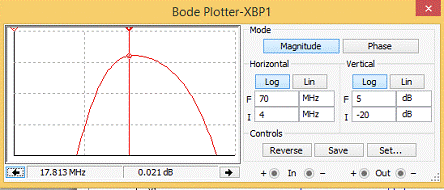

Рисунок 2.5 — Усиление
на центральной частоте сигнала

На измерительном приборе видим, что на частоте сигнала 17,813
МГц мощность равна 0,02 дБ,
то есть сигнал на заданной частоте передается без ослабления.

Теперь отведем маркер на частоту зеркального канала. По
техническому заданию, подавление первой зеркальной частоты должно быть не менее
30дБ.

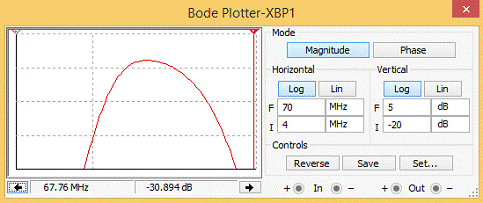

Рисунок 2.6 — АЧХ УРЧ проектируемого приёмника на зеркальной
частоте

Таким образом, был настроен УРЧ для заданного на входе
приёмника сигнала. На резонансной частоте коэффициент передачи составляет
примерно 0,021 дБ. Первая зеркальная частота соответствует 67,76 МГц, и
ослабляется на — 30 дБ, тем самым обеспечивая нужное значение.

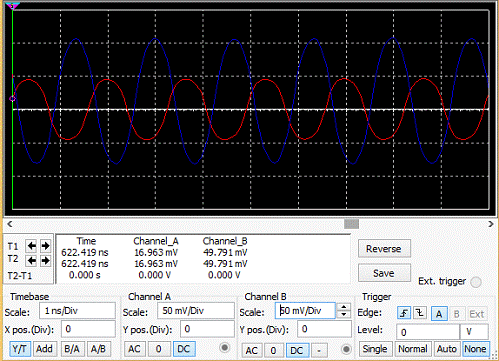

Рисунок 2.7 — сигнал на входе и на выходе преселлектора


2.2
Расчет первого усилителя промежуточной частоты

В качестве УПЧ1 был выбран широкополосный каскад на ОУ с ПАВ
фильтром в нагрузке для обеспечения требуемой по ТЗ селективности
проектируемого приемника. Необходимые расчеты проведены в среде MathCad 15

Определяю относительную расстройку контура на зеркальной
частоте

v: = (25,9Ч106/24,975Ч106) / (24,975Ч106/25,9Ч106)
= 1

Определяю полосу пропускания ПАВ фильтра в нагрузке

Δf= f0/Q

Δf= 24.975Ч106/100=
0.25 MГц

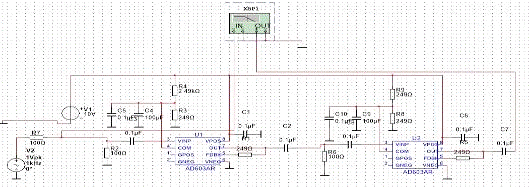

Рис. 2.8 — широкополосный усилитель без ПАВ фильтра в
нагрузке

С помощью программной среды «Расчет ПАВ фильтров»
проектирую фильтр с необходимыми мне параметрами.

В окно «Параметры ПАВ фильтра» ввожу необходимые
для расчета данные

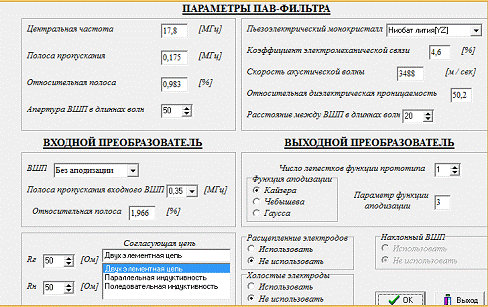

Рис. 2.9 — окно с вводом данных для расчёта фильтра

После ввода необходимых данных, запускаю проектирование
структуры ПАВ фильтра. Структура полученного ПАВ фильтра привожу на рис. 2.10

Рис. 2.10 — топология ПАВ фильтра

В конце проектирования УПЧ1 привожу АЧХ широкополосного
усилителя с ПАВ фильтром в нагрузке

Рис. 2.11 — АЧХ спроектированного УПЧ1

Анализируя АЧХ, ясно, что подавление зеркальной частоты в
блоке УПЧ1 осуществляется на 60 дБ, что полностью удовлетворяет требования ТЗ
по избирательности по зеркальному каналу.


3. Оценка
чувствительности устройства

Предварительный расчет чувствительности
был произведен в 1 главе, с абстрактным значением коэффициента шума. Для
расчета коэфициента шума нашей схемы был использован пакет MultiSim: коэффициент шума в
зависимости от частоты по формуле (inoise^2/ (4*k*T*Rг)). Где выходной шум (onoise),
пересчитанный на вход (inoise = onoise/K (f), где K (f) — коэффициент передачи
четырехполюсника) дальше это делится на спектральную плотность мощности
входного шума, которую можно рассчитать исходя из выходного сопротивления
генератора Rг.

В MultiSim для этого необходимо использовать постобработку результатов
моделирования шумов. В постпроцессоре добавляется обработка результатов
моделирования шумов по формуле db ( (inoise_spectrum) / (4*1.38e-23*300*50))
/2.

НЧ область очень похожа на фликкер — шум транзистора.

Чтобы получить график с коэффициентом шума, необходимо
сначала запустить: Моделирование — Вид анализа — Шумов.

Моделирование — Постпроцессор — Вкладка (Графопостроитель) —
Кнопка (Рассчитать).

Результат моделирования приведен в виде рисунка
3.1.

Риc. 3.1 — Оценка чувствительности приемника

Рис. 3.2 — Значения маркера (коэффициент шума) на заданной
частоте

Рассчитываю уровень внешнего шума антенны

Pn1 (f0) =-95.431 дБм

Рассчитываю уровень внутреннего шума приемника

Pn2 (Ш) = — 101. дБм

Определяю уровень внешнего шума на входе приемника

дБм

Определяю пороговую чувствительность приемника

Pn= — 114.5 дБм

Перевожу полученные единицы в вольты и сравниваю с требованиями
ТЗ:

,5дБм= 1,8 мкВ

Что значительно меньше требования ТЗ, т.е. спроектированный
приемник чувствительнее, чем того требует его класс. Как следствие мы имеем
запас по чувствительности, что улучшит качество приема.


4. Система
АРУ

Автоматическая регулировка необходима для обеспечения приема
при быстро изменяющихся условиях, когда оператор не может действовать с
достаточной быстротой и точностью, пользуясь ручными регуляторами. Кроме того,
автоматизация позволяет упростить функции оператора либо вовсе исключить
необходимость обслуживания приемной аппаратуры [12].

Функции регулировок усложняются, когда требуется обеспечить
прием сложных сигналов при меняющихся условиях распространения и в сложной
шумовой обстановке.

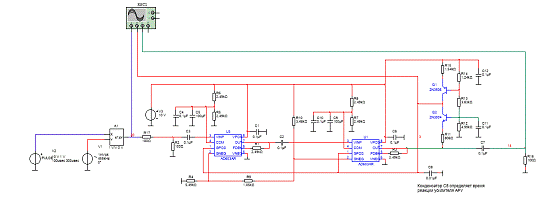

Системой АРУ будет охвачен блок УПЧ1, т.к. сигнал на входе и
выходе блока будет уже значителен по уровню. К широкополосному усилителю УПЧ1
подключаю систему АРУ и собираю схему в программной среде Multisim 13 (рис.4.1).

На вход схемы подаются два сигнала — заданная частота (в
данном случае 25 МГц) и генератор импульсов.

Определяю амплитуду входного сигнала и его уровень. Согласно
ГОСТ 5651-89, для высшего типа приемника изменение уровня сигнала на входе
должно составлять 50 дБ, а изменение уровня сигнала на выходе не более 10 дБ
[13].

Согласно техническому заданию, необходимо при автоматической
регулировке обеспечить глубину — 60 дБ.

Определяю глубину автоматической регулировки

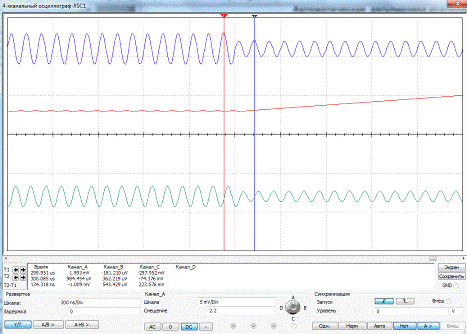

Рис. 4.2 — значения амплитуд входного и выходного сигнала
системы АРУ

Таким образом:

Уровни изменений входного сигнала:

Um1 = 1,972 мВ;

Um2 = 984,454 мкВ.

Тогда:

, мВ,

, дБ.

Учитывая, что изменение уровня сигнала на выходе должно составлять
не более 10 дБ, определим амплитуды выходного сигнала.

Уровни изменений выходного сигнала при включении АРУ:

Um1 = 1,337 В;

Um2 = 685,606 мВ.

Определяю изменение уровня сигнала на выходе:

, В,

, дБ.

При ручной регулировке необходимо обеспечить глубину — 50 дБ.

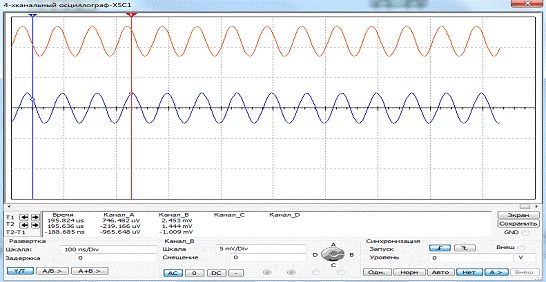

Определяю глубину ручной регулировки по осциллограмме на рис.4.3.

Рис. 4.3 — определение глубины регулировки АРУ

Таким образом:

амплитуда входного сигнала: Um1 = 998,355 мкВ;

амплитуда выходного сигнала: Um2 = 2,453 мВ.

Тогда:

, мВ,

, дБ.

Таблица 4.1 — ГОСТ 5651-89: Действие
АРУ

Наименование параметра

Норма для аппаратов группы сложности

0

1

2

Действие автоматической регулировки усиления:
изменение уровня сигнала на входе, дБ изменение уровня сигнала на выходе, дБ,
не более

 60 10

 46 10

 30 10

Заключение

В ходе работы над курсовым проектом сначала были выполнены
предварительные расчеты, позволившие выбрать и обосновать структурную схему
радиоприемника по исходным данным технического задания, получены исходные
данные для расчета преселектора, усилителя промежуточной частоты. В курсовом
проекте дана оценка коэффициенту шума приемника, рассчитана система АРУ. Так же
были определены основные требования к блоку АЦП. Были составлены: структурная
схема приемника; принципиальная схема усилителя первой промежуточной частоты;
принципиальная схема преселектора с перечнями элементов. Для блока УПЧ 1 был
спроектирован ПАВ фильтр.

Путем проведения компьютерной симуляции, была проверена
достоверность расчетов.

Спроектированный супергетеродинный приемник удовлетворяет
требованиям технического задания.


Список
литературы

1.
Проектирование радиоприемных устройств. Под редакцией А.П. Сиверса. Учебное
пособие для вузов. — М., Сов. Радио, 1976 — 488 с.

.
Е.А. Колосовский «Устройства приема и обработки сигналов» г. Москва
Горячая линия — Телеком 2007 г. с.94 — 101

.
Бакеев Д.А., Дуров А.А., Ильюшко С.Г., Марков В.А., Парфёнкин А.И. Прием и
обработка информации. Курсовое проектирование устройств приема и обработки
информации: Учебное пособие. — Петропавловск-Камчатский: КамчатГТУ, 2007. — 151
с.

.
Свободная электронная энциклопедия http://ru. wikipedia.org/wiki/ ПЛИС

.
ГОСТ 5651-89 Аппаратура радиоприёмная бытовая.

.
Бобров Н.В. Радиоприемный устройства издание 2 изд. Энергия 1986 г. С.135

.
Подлесный С.А. — электронное учебное пособие/ Устройства приема и обработки
сигналов — Красноярск: ИПК СФУ, 2008

.Л.Н.
Волков, М. С, Немировский, Ю.С. Шинаков «Системы цифровой радиосвязи»
Экотрендз Москва 2005 г. С.91 — 96

.Б.
Картер Р. Манчини «Операционные усилители для всех» Москва из. Дом
Додэка — XXI 2007г. с.132 — 140

.
Румянцев К.Е. Прием и обработка сигналов: Учеб. пособие для студ. высш. учеб.
заведений/ — М.: Издательский центр «Академия», 2004. — 528с.

.
Подлесный С.А. — электронное учебное пособие/ Устройства приема и обработки
сигналов — Красноярск: ИПК СФУ, 2008

.
Н.И. Фомин Радиоприемные устройства 3-ее издание М — Горячяя линия — Телеком
2007 г. С.117.


21

ЗАКЛЮЧЕНИЕ

Основные результаты курсовой работы состоят в следующем:

1. Рассмотрены основные программно-определяемые радиосистемы.

2.

Рассмотрены основные функциональные части программно-

определяемых радиосистем

3. На основе проведенной работы были сделаны следующий выводы:



применение

SDR

обеспечивает

соответствие

постоянно

развивающимся стандартам;



снижает стоимость изделия и затраты на его разработку;



повышается гибкость устройств – на одной плате можно создать

устройство с поддержкой физических уровней (PHY) различных

протоколов беспроводной связи (WCDMA, WiMAX*, TD-SCDMA).




22

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ



Койнов А. Решения SDR для аппаратуры WiMAX: ПЛИС, DSP или

нечто иное?// ЭЛЕКТРОНИКА: Наука, Технология, Бизнес. 2007. № 2.



Руднев П. Технологии SDR на службе у разработчиков систем//

ЭЛЕКТРОНИКА: Наука, Технология, Бизнес. 2009. № 7.



Сорохтин

Е.М.

РАСПРЕДЕЛЕННЫЕ

ПРОГРАММНО-

ОПРЕДЕЛЯЕМЫЕ РАДИОСИСТЕМЫ / Е.М. Сорохтин, С.А. Минеев // Вестник

Нижегородского университета им. Н.И. Лобачевского, 2010, № 5 (2), с. 383–388.



Щербак Н., Программируемые радиостанции – будущее

тактической связи // Электроника: Наука, Технология, Бизнес. 2001. № 5.



Dietrich C.B., Reed J.H. Experiences from the OSSIE Open Source

Software Defined Radio Project // Open Source Business Resource. 2010. March.



González C.R.A., Dietrich C.B. Understanding the software

communications architecture // IEEE Communications Magazine. 2009. Vol. 47, no.

9.



Jones E. Software Defined Radios, Cognitive Radio and the Software

Communications Architecture (SCA) in relation to COMMS, radar and ESM //

Cognitive Radio and Software Defined Radios: Technologies and Techniques. 2008

IET Seminar.



J. Mitola II, Z. Zvonar. Software Radio Technologies. // IEEE Press,

2001.



Хабрахабр [Электронный ресурс]: электронный дайджест ИТ-

сообщества России – М.: HABRAHABR.RU, 2006-2014. — Режим доступа:

http://habrahabr.ru/ -17.07.2014

10

SDR-3000 MRDP Military Communications (MILCOM) Rapid-

Prototyping Development Platform. URL: http://www.spectrumsignal.com/products

/pdf/sdr_ 3000_mrdp.pdf (дата обращения: 09.04.2010).
